3*2英寸管接头注塑成型模具结构

这套模具针对3*2英寸规格的异径管接头塑件设计，这类塑件广泛应用于民用给排水管路、工业流体输送管线的快速接驳场景，日常家装的水路改造、小型化工管路的支路转接、农用灌溉管网的接头配件都能见到该类塑件的身影，塑件本身需要承受一定的管路内压，同时要保证和对接管材的密封贴合度，因此模具成型的尺寸精度、塑件内应力控制直接决定了最终成品的使用寿命。

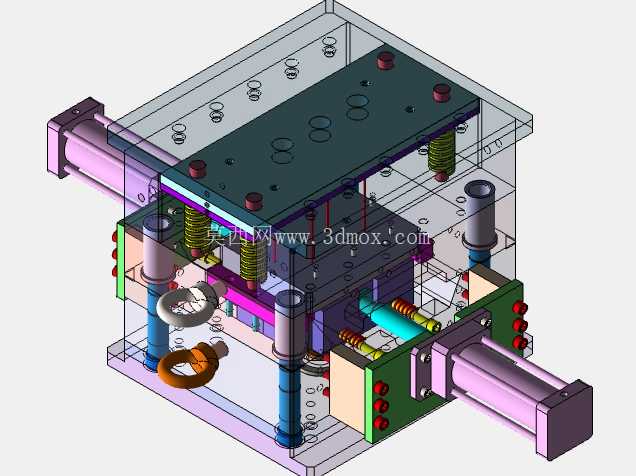

从结构布局来看，模具采用标准两板模基础模架搭配双侧液压抽芯机构，这是因为管接头主体带有两个垂直方向的侧向通孔结构，常规顶出开模方向无法完成侧向型芯的脱出，两侧的液压缸直接和侧型芯滑块刚性连接，开模前先通过液压系统驱动侧型芯完成抽芯动作，抽芯行程预留足够安全余量，避免侧型芯和塑件倒扣结构发生刮蹭，保证塑件内孔的表面粗糙度满足密封装配要求。模架的导柱导套采用对称四角布置，合模时的导向精度可以控制在0.02mm以内，避免动定模合模错位导致的塑件壁厚不均问题。

浇注系统设计在塑件的侧面进料位置，采用侧浇口进料形式，浇口截面尺寸经过反复校核，既可以保证熔融塑料在型腔内的填充速度，避免填充不足导致的缺料缺陷，也能在开模后方便浇口凝料的切除，不会在塑件外观面留下明显的浇口痕迹。冷却回路采用环绕型腔、型芯的分层布置方式，定模侧的冷却水道贴近型腔表面，动模侧的冷却水道结合型芯的内部结构做隔水片式设计，保证成型过程中型腔各区域的温度均匀，减少塑件冷却不均导致的翘曲变形，尤其是管接头的密封端面位置，冷却温度差控制在5℃以内，保证端面的平面度满足密封装配要求。

顶出机构采用顶杆+推板的组合顶出形式，针对管接头的环形端面位置布置推板，避免顶出力集中在塑件局部导致顶白、顶穿缺陷，同时在塑件的内部加强筋位置配套布置圆顶杆，保证顶出过程中塑件受力均匀，不会因为顶出倾斜导致的塑件变形。模具的复位杆配合弹簧做先复位结构，合模过程中顶出机构可以提前回到初始位置，避免侧型芯滑块回位时和顶杆发生碰撞干涉。

安装边界方面，模架的整体外形尺寸适配常用的200吨卧式注塑机安装规格，定位圈尺寸、浇口套的球面半径都和对应注塑机的射嘴参数匹配，模具的总厚度满足注塑机的最大最小模厚要求，开模行程预留足够的取件空间，操作人员可以方便地从模具上方取出成型后的塑件和浇注系统凝料。侧抽芯的液压管路接口采用标准快插接头，现场安装时可以快速完成液压管路的连接，不需要额外做接头改装。模具的所有滑动部件都预留了润滑油槽，日常生产维护时可以定期加注润滑脂，减少滑动面的磨损，延长模具的整体使用寿命。

设计过程中重点考虑了塑件的成型收缩率补偿，针对PP、PVC这类常用的管接头塑料材质，收缩率取值结合塑件的壁厚做了差异化调整，壁厚较厚的位置适当放大收缩补偿量，避免冷却后塑件尺寸偏小导致的装配干涉。排气槽开设在型腔的最后填充位置，深度控制在0.02mm以内，既可以顺利排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，也不会出现飞边溢料的问题。
