多腔式塑料勺子注塑模具结构设计

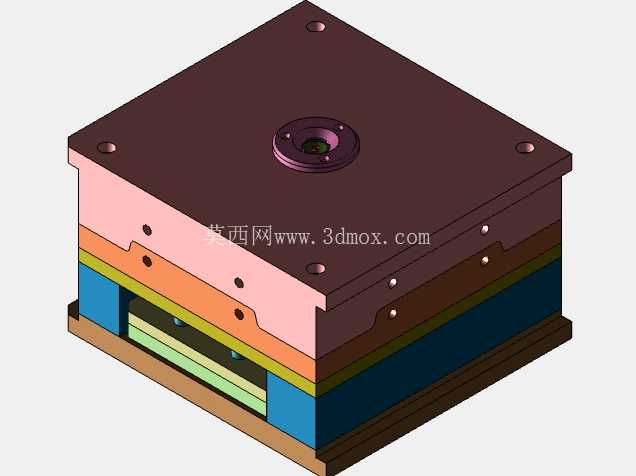

这套多腔塑料勺子成型模具，主要面向一次性餐饮具、民用塑料餐具的批量注塑生产场景，适配卧式注塑机的安装规格，模架采用标准龙记模架尺寸，整体长宽尺寸控制在350mm*350mm范围内，闭合高度280mm，可直接适配锁模力120T-160T的常规卧式注塑机，无需额外修改机台拉杆间距与安装孔位，上下模的定位圈直径采用标准100mm规格，浇口套球面半径SR18，适配主流注塑机射嘴尺寸，安装时可直接吊装对位，减少现场配做的工作量。

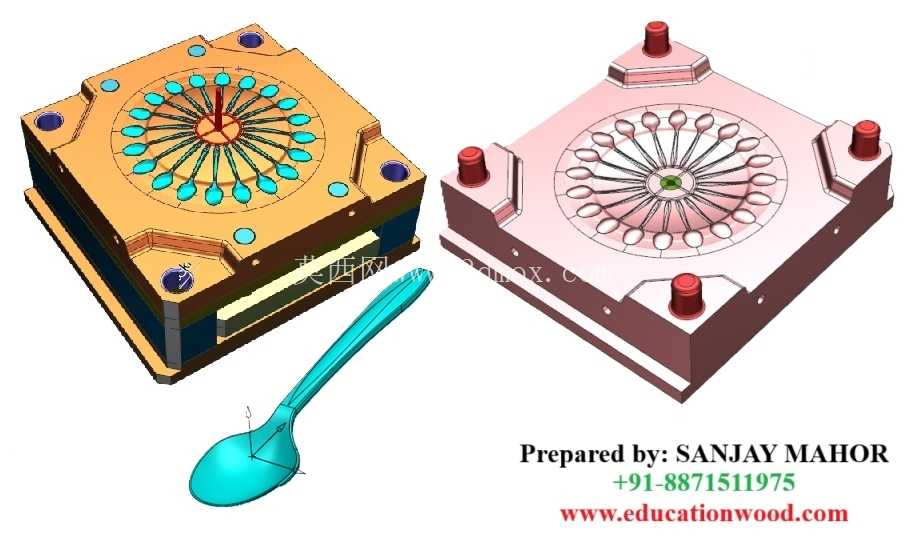

从成型逻辑来看，这套模具采用一腔24件的多腔布局，所有型腔围绕中心浇口呈放射状均匀排布，这种排布方式首先保证了每个型腔到主流道的熔料流动距离完全一致，注射时各型腔填充同步性好，不会出现部分型腔打不满、部分型腔飞边严重的问题，同时放射状排布让冷却水路可以围绕型腔做环形布置，每个成型区域的冷却效率均匀，生产时各勺子的成型周期差控制在0.5s以内，批量生产的尺寸一致性更好。浇注系统采用点浇口结构，浇口位置设置在勺子柄部与勺头衔接的中心位置，开模时浇口可自动拉断，无需后续人工修剪浇口，减少后工序的人工成本，流道截面采用圆形设计，熔料流动阻力小，可适配PP、PS、食品级PETG等多种常用餐具塑料原料的成型需求。

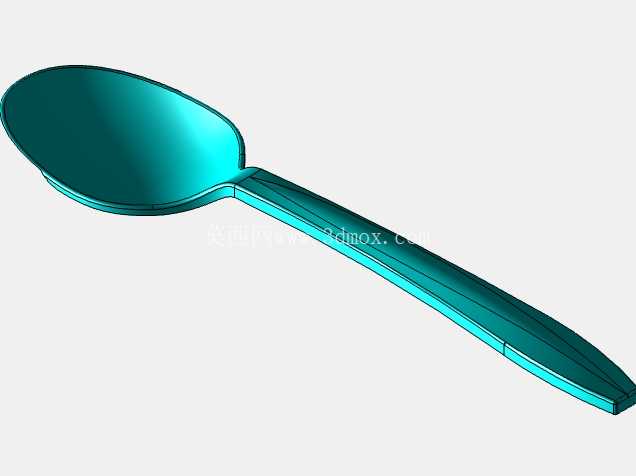

模具的成型部分分为动定模两个部分，定模侧加工勺子的正面成型面，表面做镜面抛光处理，保证成型后勺子表面无刀痕、流痕，满足食品接触件的外观要求；动模侧加工勺子的背面结构，同时集成顶出机构，顶出采用顶针+推板结合的方式，在勺子柄部末端设置细小顶针，勺头边缘配合环形推块，顶出时受力均匀，不会出现勺子顶白、顶穿的问题，对于薄壁类的塑料勺子来说，这种顶出结构能大幅降低成型废品率。导向系统采用四个角上的导柱导套结构，导柱直径30mm，配合长度60mm，合模时可承受足够的侧向力，避免反复开合模后型腔错位，导致勺子出现壁厚不均、错边的问题。冷却系统采用直径8mm的水冷通道，分别在定模型腔板、动模型芯板内做环形回路，进出水口设置在模具非操作侧，接水时不会干扰机械手取件，冷却水流量可通过模温机独立控制，生产PP材质勺子时模温控制在40-60℃，单模成型周期可控制在18s以内，生产效率远高于单腔或少腔模具。

排气结构围绕每个型腔的分型面边缘开设深度0.02mm的排气槽，槽宽6mm，可快速排出注射时型腔内的空气，避免勺子表面出现烧焦、缺料、气泡等缺陷，尤其是勺头的弧形边缘区域，是熔料最后填充的位置，专门在对应位置增设了排气镶件，保证填充顺畅。模具的复位系统采用复位杆+弹簧的双重复位结构，合模前弹簧可带动顶出板先行回位，避免顶针未退回就合模导致型腔被撞坏，复位杆配合精度控制在0.02mm以内，反复开合模的复位精度稳定，长期生产不会出现顶针错位刮伤成型面的问题。

在实际生产场景中，这套模具可配套自动化取件机械手使用，开模后勺子与流道凝料自动脱落，机械手可直接抓取成品放到输送带上，全程无需人工操作，适合24小时连续批量生产，单套模具日产量可达到11万件以上，完全满足餐饮耗材大规模供货的产能需求。设计过程中已经考虑了不同原料的收缩率差异，型腔尺寸按照PP料1.5%的收缩率预留修正量，如果更换PS等收缩率更小的原料，只需更换对应的型腔镶件即可，无需重做整套模架，大幅降低了多品类生产的模具投入成本。同时模具的易损件，比如浇口套、导柱导套、顶针都采用标准件，生产过程中出现磨损可直接快速更换，减少停机维修的时间，符合量产模具的可靠性设计要求。
