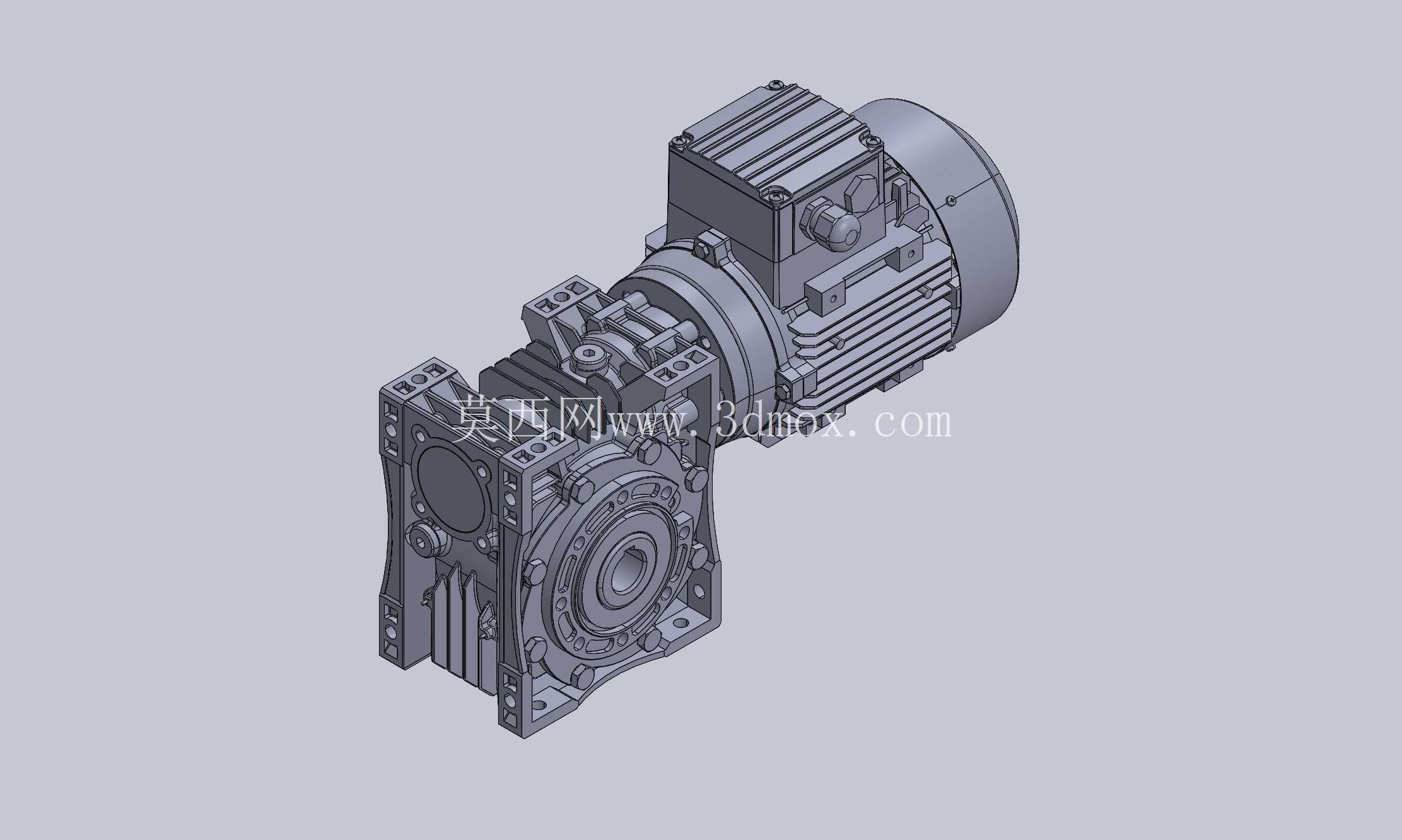

集成驱动单元的63型1:10速比齿轮减速装置

　　在轻工包装生产线、小型输送系统、食品加工设备这类对安装空间有严格限制的传动场景里，驱动单元的集成度往往决定了整线的布局效率——过去需要单独选配电机、联轴器、减速机再逐一找正安装的方案，不仅装配耗时久，还容易因为不同部件的安装公差累积，出现运行振动、轴系偏磨的问题，这款集成电机的齿轮减速装置，就是针对这类紧凑安装需求做的一体化设计。从实际使用场景来看，这类1:10速比的减速单元，适配的是电机输出转速在1400转左右的常规异步驱动，输出端转速可以稳定在140转上下，刚好匹配小型皮带输送机、辊道传动、自动化上料机构这类需要中等输出扭矩、恒定转速传递的工位，不需要额外加装变速结构，直接通过法兰对接负载端就能完成动力传递，省去了中间联轴器的采购成本和安装找正环节。设计过程中最先敲定的是安装边界：整个驱动单元的输出端采用方形法兰安装结构，四个安装孔的位置做了加厚凸台处理，避免长期负载下安装面出现形变，法兰端面到电机尾部的总长度控制在常规同功率分离式驱动组合的70%左右，对于设备侧装、仰装这类空间局促的安装场景，能大幅减少对设备内部空间的占用；输出轴的轴伸长度和键槽尺寸匹配行业通用的安装标准，用户更换原有减速单元时不需要重新加工负载连接孔，直接替换就能完成适配。

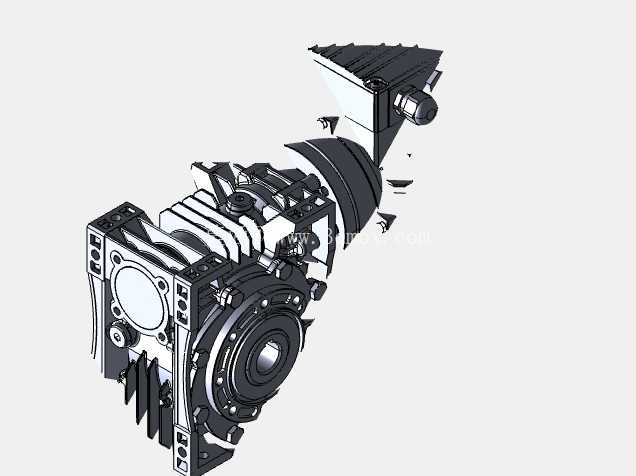

　　结构设计上，齿轮箱体采用了压铸成型的肋条加强结构，箱体表面的散热肋片顺着电机的散热风道方向布置，电机运行时自带的冷却风可以顺着肋片流过箱体表面，把齿轮啮合产生的热量带走，不需要额外加装散热装置就能满足连续8小时运行的温升要求；内部的齿轮副采用斜齿与蜗轮组合的减速结构，第一级斜齿传动承接电机的高转速输入，降低转速的同时把动力传递到蜗轮级，最终实现1:10的总减速比，这种两级传动的结构比单级蜗轮减速的传动效率高15%左右，同时运行噪音更低，适合在车间内部有人值守的工位使用。

　　集成式的电机和箱体连接面做了止口定位设计，装配时电机轴和减速箱输入轴的同轴度靠加工精度保证，不需要现场调整，连接螺栓采用内六角圆柱头结构，沉头孔隐藏在箱体安装面内侧，不会突出箱体表面影响安装贴合度；箱体底部预留了油位观察孔和换油口，日常维护时不需要拆开箱体就能检查润滑油状态，换油时直接拧开底部油塞就能排空旧油，维护操作比传统分体式结构简便很多。从选型适配的角度来说，这款减速单元的输出扭矩覆盖了中小负载的传动需求，对于负载扭矩波动不大的连续运行工位，比如包装线的进瓶输送、小型自动化设备的转台驱动、仓储设备的轻载提升机构，都能稳定适配；安装时只需要保证法兰安装面的平面度公差在0.1mm以内，输出轴和负载轴的同轴度偏差不超过0.05mm，就能保证长期运行无异常振动，齿轮副的使用寿命能达到常规分体式驱动组合的同等水平。

　　设计阶段还做了安装兼容性的考虑：输出法兰的安装孔距同时兼容两种常用的行业安装尺寸，不管是替换旧设备上的同规格减速单元，还是给新设备做选型，都不需要额外做安装转接板；电机的接线盒位置可以根据安装方向调整角度，侧装、仰装、水平安装时都能把接线盒调整到便于接线的朝向，避免线缆弯折过度影响使用寿命。整个装置的外形没有多余的突出结构，所有棱角都做了圆角过渡处理，清理设备表面灰尘时不会出现清洁死角，对于食品、医药这类需要定期清洁设备表面的生产场景，这种光滑无死角的外形设计能减少灰尘和物料残渣的积存，符合车间的卫生管理要求。
