湿式多片离合器从动毂结构三维设计

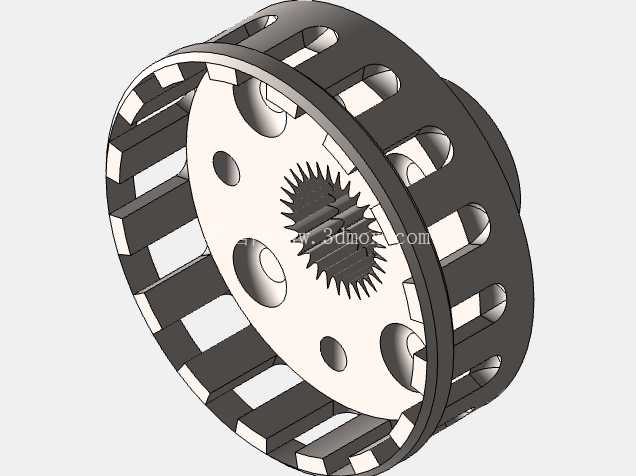

　　在摩托车主副轴变速传动系统、小型工程机械湿式换挡传动箱、AT自动变速器的换挡执行机构中，这类带内花键的离合器从动毂是承担动力接合、切断与扭矩传递的核心承载部件，日常工况下需要随离合器主动盘同步承受轴向压紧力、周向剪切扭矩以及频繁滑磨产生的热负荷，结构设计的合理性直接决定整套传动系统的换挡平顺性、负载能力与服役寿命。从结构功能来看，该部件的外圆周均匀排布的通槽是离合器摩擦片外齿的配合限位结构，槽型的宽度公差、槽侧的平行度要求直接决定摩擦片轴向滑动的顺畅度，若槽型加工存在锥度或者位置度超差，会直接导致摩擦片卡滞，出现离合器分离不彻底、换挡打齿的故障；端面分布的多个通孔一方面是为了降低毂体整体转动惯量，减少换挡过程中同步器的同步负载，另一方面是为离合器工作腔的润滑油提供流通通道，带走摩擦片滑磨产生的热量，避免局部过热导致摩擦材料烧蚀、摩擦系数骤降。

　　中心区域的内花键是动力输出的核心连接结构，花键的模数、压力角、变位系数需要与配套的输出轴花键参数完全匹配，设计时需要根据传递的额定扭矩校核花键齿面的接触应力与齿根的弯曲应力，花键的定心方式通常采用小径定心，保证毂体与轴的同轴度，避免高速转动时出现动不平衡量过大引发的传动振动。从设计思路上看，这类毂体的壁厚设计需要兼顾强度与轻量化要求，外圆槽之间的连接筋厚度需要根据最大传递扭矩做有限元校核，避免大负载下筋条出现断裂失效；槽口的倒角设计需要匹配摩擦片外齿的导入角，减少装配时的卡滞风险，同时避免应力集中在槽根位置引发疲劳裂纹。

　　安装边界方面，该部件的轴向定位通常依靠输出轴的轴肩与锁紧螺母配合，因此毂体的内孔端面需要设计对应的定位止口，止口的端面跳动公差需要控制在0.02mm以内，保证压紧时摩擦片受力均匀，不会出现偏磨；外圆的径向尺寸需要匹配离合器主动鼓的内腔尺寸，预留0.3-0.5mm的径向间隙，避免转动时出现剐蹭，同时要保证摩擦片在最大分离行程下不会从槽内脱出。实际应用中，这类结构的离合器毂多用于中小排量的跨骑式摩托车、全地形车的传动系统，也可适配小型非道路工程机械的变速传动单元，设计时需要根据目标机型的额定输出扭矩调整槽数、花键参数与壁厚，比如大扭矩工况下需要适当增加连接筋厚度、提升花键的齿面硬度，通过表面渗碳处理提升耐磨性能；针对高转速工况，则需要在结构设计时做动平衡优化，在端面非配合位置设计去重结构，将动平衡量控制在允许范围内，避免高速转动时的振动影响整套传动系统的稳定性。
