城市路口交通管控设施布局三维设计

这套三维设计聚焦城市平面交叉路口的交通管控设施集成布局，核心服务于城市市政道路设计、交通组织方案验证、智慧交通场景仿真等实际工程场景，可直接用于路口改造前期的方案推演、交通参与者动线模拟、设施安装点位校核等工作，避免传统二维图纸在空间布局校验上的视角盲区。

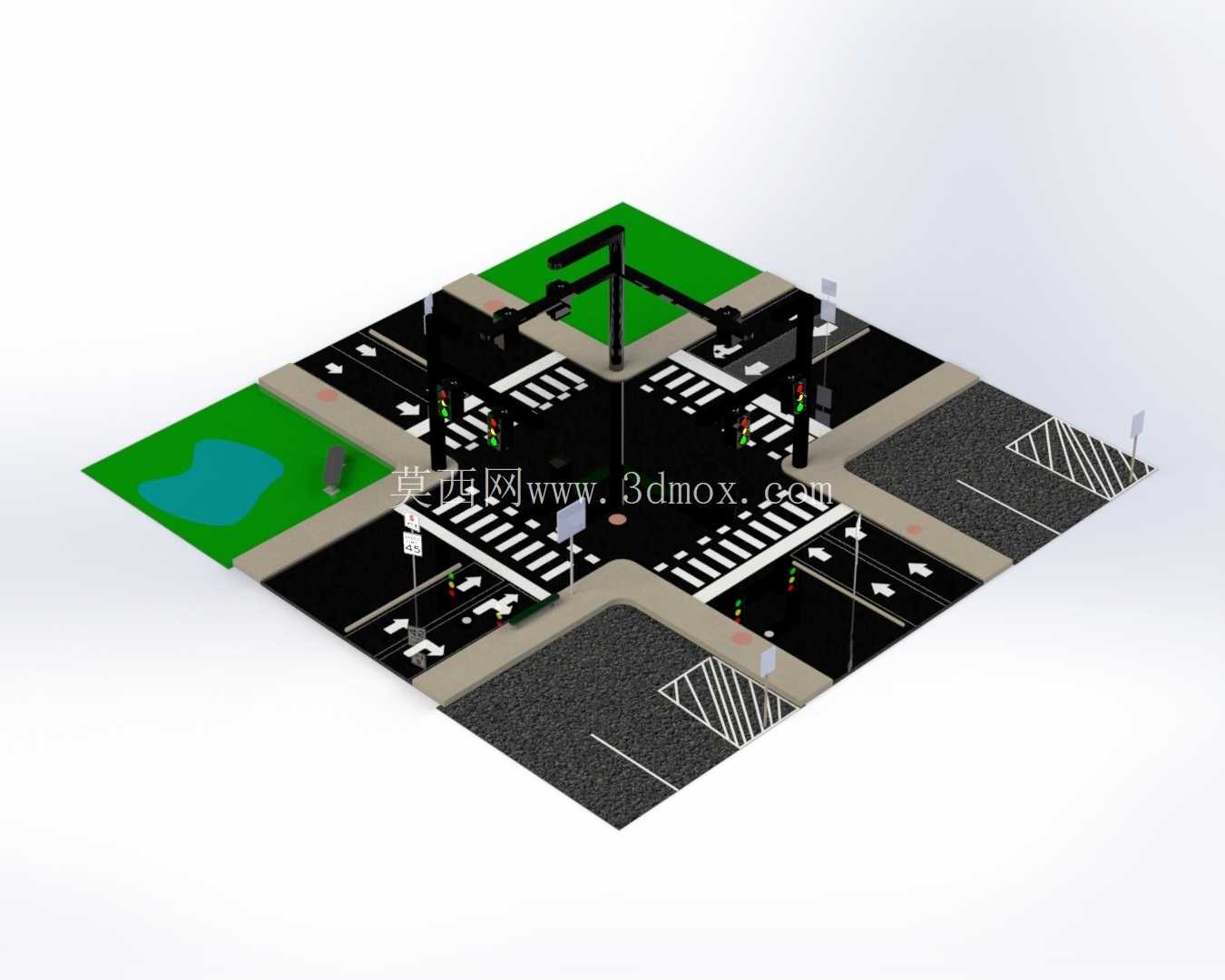

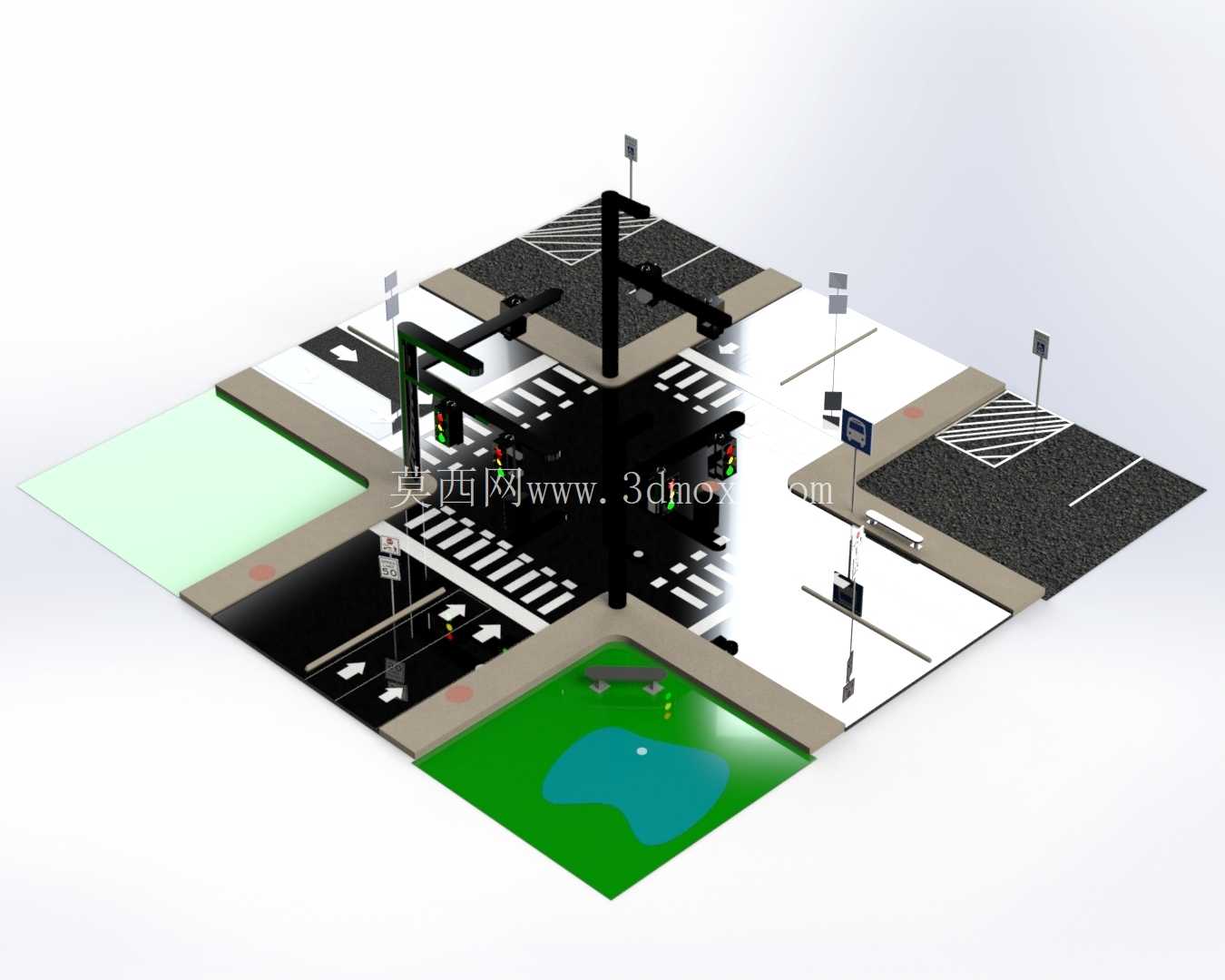

从实际用途来看，该设计完整还原了十字交叉路口的核心管控要素，包含双向机动车道、人行横道斑马线、路口导流岛、交通信号灯杆组、道路指示标识牌、路侧小型绿化景观区等组成部分，能够完整复现路口范围内人、车通行的全路径空间，可用于验证不同信号灯配时方案下的车流排队空间是否充足、人行横道设置位置是否满足视距要求、路侧设施是否会遮挡驾驶员观察信号灯及行人的视线，也可作为智慧交通数字孪生场景的基础底模，接入车流、人流仿真数据后完成路口通行效率的量化测算。

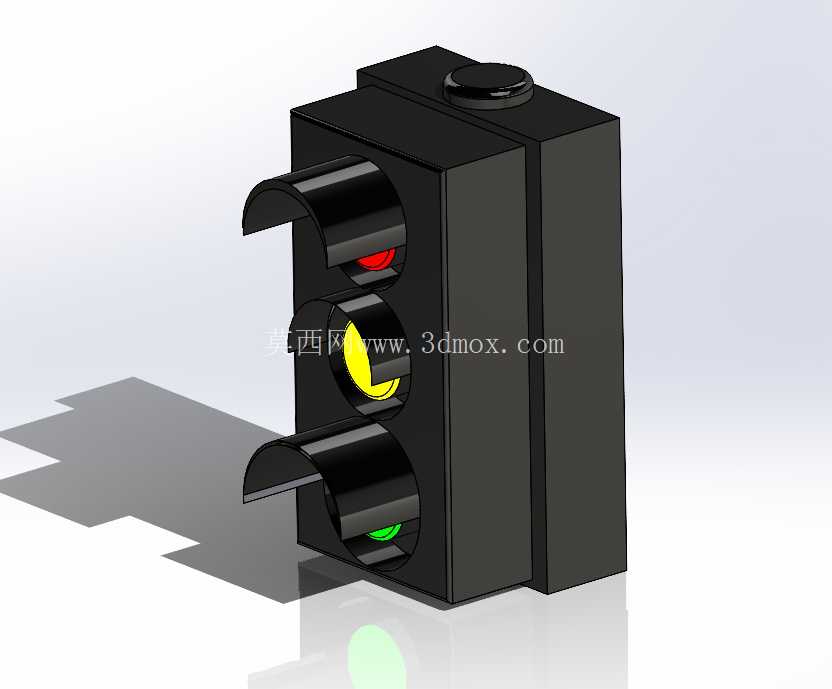

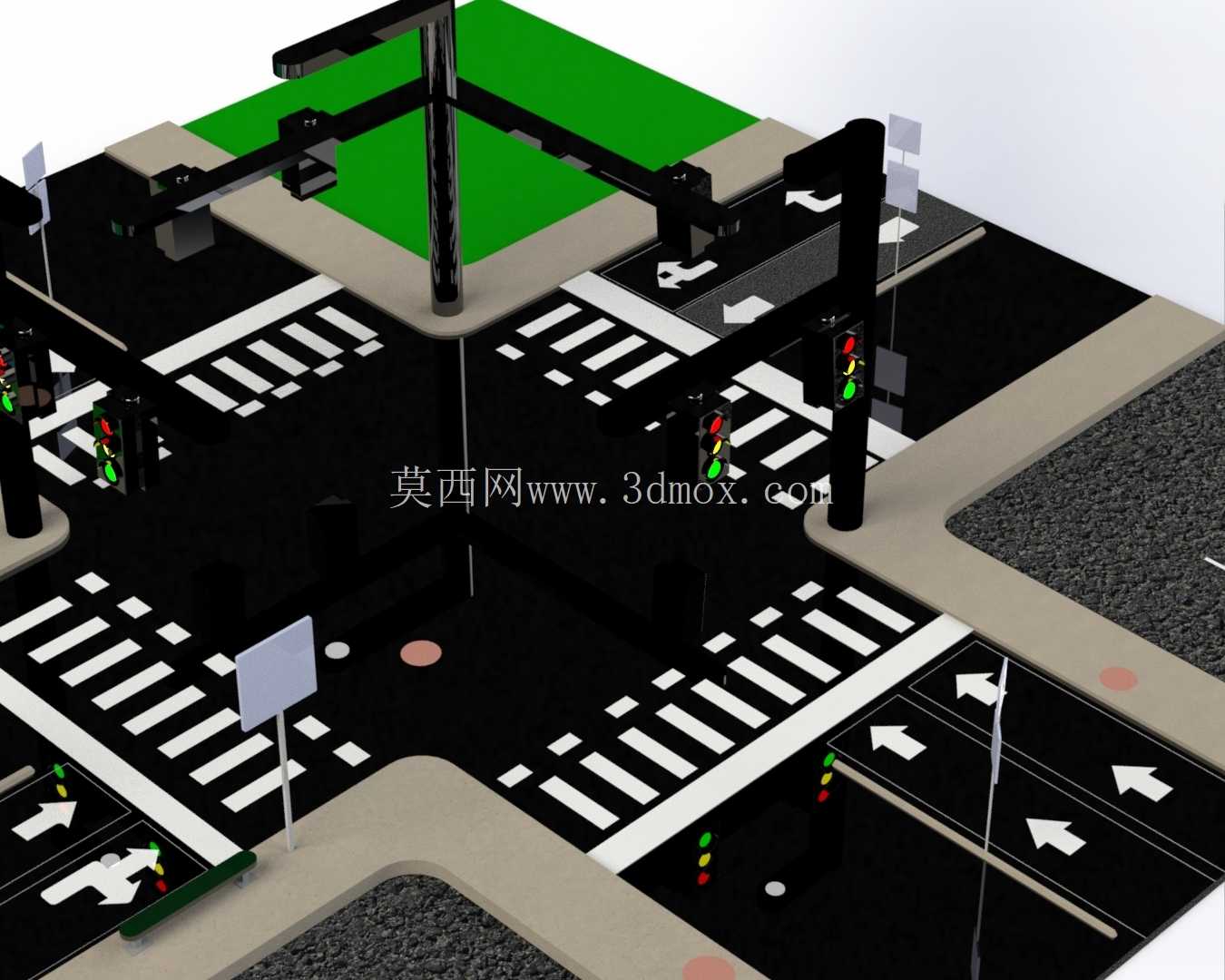

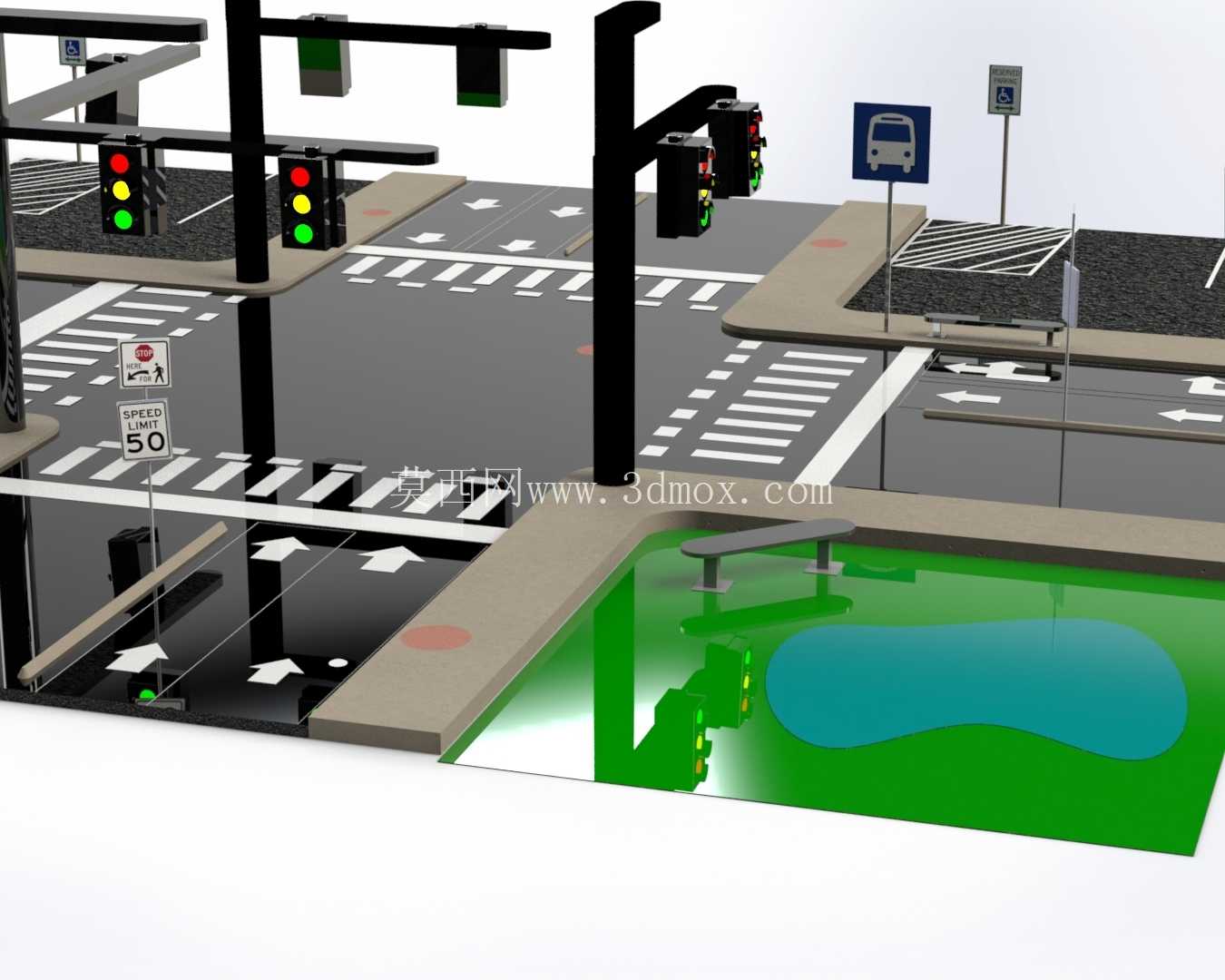

功能特性层面，设计中所有设施均按照实际工程中的通用安装尺寸做了等比例还原：机动车道单车道宽度取3.5m的城市道路常规值，人行横道宽度根据路口等级取6m，斑马线白色条纹的宽度、间距均符合道路交通标志标线的国标要求；信号灯杆采用常规L型悬臂杆结构，悬臂伸出长度覆盖最外侧机动车道，信号灯组安装高度距路面5.5m，满足大型车辆通行时的净空要求，同时避免被前方大型车辆遮挡后车视线；路口转角处的导流岛做了圆角处理，半径取15m，满足机动车右转时的转弯半径要求，同时预留了行人二次过街的等候空间；路侧的绿化区域采用微地形设计，边缘做了缓坡处理，不会遮挡行人和驾驶员的通视三角区视线，绿化区域内的小型景观配置也符合市政路口绿化的常规选型，不会出现植被过高影响交通视距的问题。

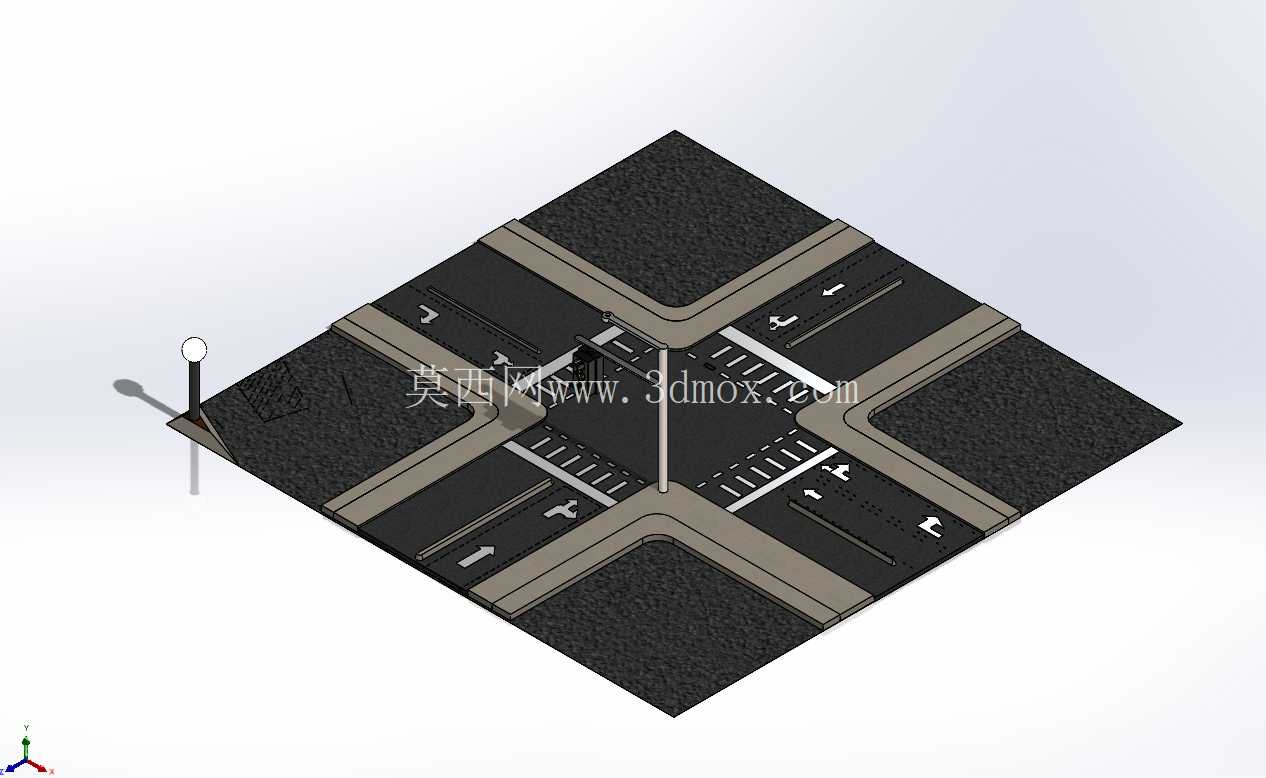

设计思路上，整套模型采用模块化拆分逻辑，将路口拆分为四个象限的独立路段单元、信号灯组单元、标识牌单元、绿化单元、地面标线单元，不同单元之间采用坐标对齐的装配方式，可根据实际路口的尺寸参数快速调整各单元的位置和尺寸，比如将双向四车道调整为双向六车道时，仅需平移车道单元、同步调整信号灯悬臂长度即可完成适配，不需要重新搭建整体结构。地面标线采用贴图加实体凸起结合的方式，既保证视觉上的辨识度，也能模拟实际道路中震荡标线的凸起结构，满足仿真场景中的细节还原要求。所有杆件的安装底座都预留了与地面基础的连接接口，可直接导出安装点位的坐标数据，用于指导现场施工的基础定位。

安装边界与尺寸控制方面，整套模型的路口核心控制区范围取路口转角向外延伸80m的范围，覆盖了车辆驶近路口时的观察、减速、等候全流程所需的空间，所有外伸的设施比如信号灯悬臂、标识牌外沿，距离机动车道建筑限界的距离均保留0.5m以上的安全余量，不会出现设施侵入车辆通行净空的问题；人行横道的停止线距离路口转角的距离取2m，既保证右转车辆的转弯空间，也能缩短行人过街的步行距离；路侧绿化区域的边缘距离路缘石保留0.3m的间隙，可用于安装路缘石、排水篦子等附属设施，不会出现绿化与道路设施干涉的问题。目前模型处于基础框架搭建完成的阶段，已经覆盖了路口交通管控的核心要素，后续可根据具体项目的需求，补充公交站台、非机动车道、无障碍坡道、监控摄像头等附属设施，适配不同等级、不同区位的路口设计需求。
