实验室无尘操作隔离式洁净手套箱结构

　　这款密闭操作箱体主要面向对环境颗粒度、氧含量、水汽含量有严格管控的作业场景，常见于锂电电极材料处理、特种药剂分装、无菌微生物检测、高精度电子元件焊接封装等工序，能把操作人员和作业环境完全隔离开，避免人体携带的尘埃、皮屑、呼吸水汽污染待处理物料，也能防止作业过程中产生的有毒有害、易氧化物料接触外界环境或者侵害操作人员。从结构设计逻辑来看，整个箱体采用分体式承载思路，底部是整块加厚钢板加工的安装底座，四个角配置可调水平的支撑脚杯，脚杯的调节行程预留了15mm的调整量，既可以抵消安装地面的不平整误差，也能在设备对接周边流水线的时候微调高度差，底座表面做了哑光喷塑处理，耐磨且不易积尘，日常清洁的时候用无尘布擦拭就可以带走表面浮尘，不会残留清洁死角。

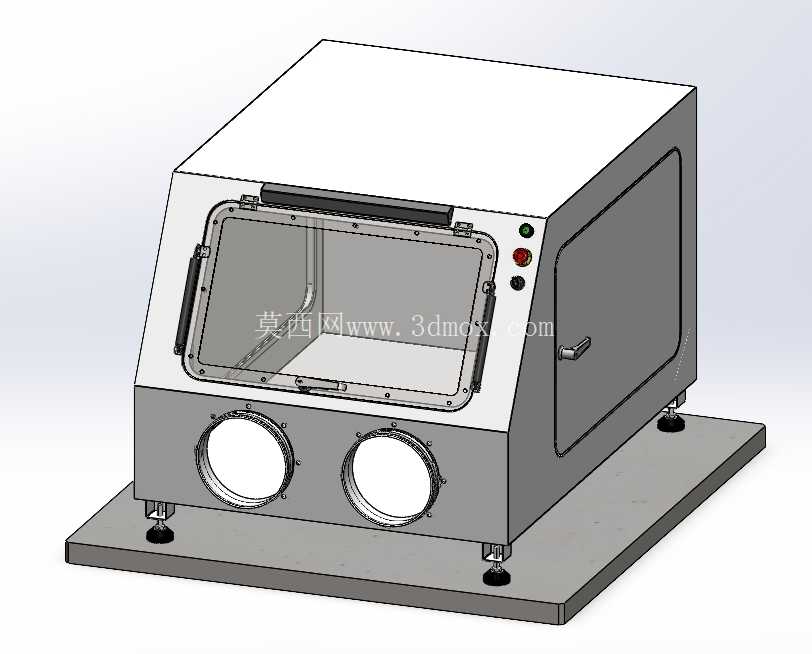

　　上部操作舱是整个设备的核心功能区，舱体主体采用冷轧钢板折弯焊接成型，所有焊缝都做了满焊后打磨抛光处理，保证舱体内部的密闭性，不会出现气体泄漏的问题；正面倾斜布置的透明观察窗采用加厚钢化玻璃制作，倾斜角度设置为15度，刚好匹配操作人员站立操作时的视线角度，长时间作业不会因为视角问题产生颈部疲劳，观察窗四周用快压式密封条和舱体连接，后期需要清洁舱内或者更换内部配件的时候，可以快速拆开观察窗，不需要动用大型工具。

　　观察窗下方的操作孔采用法兰式结构固定长臂丁腈手套，两个操作孔的中心距设置为420mm，适配绝大多数成年操作人员的肩宽，操作时手臂自然前伸就可以触及舱内所有作业区域，不会因为孔位间距过窄导致手臂互相干涉，也不会因为间距过宽让操作人员长时间抬臂产生肌肉酸痛。舱体右侧设置了内开式密封传递门，门体四周镶嵌一圈发泡硅橡胶密封条，关闭后通过侧面的旋转压把手锁紧，传递小件物料的时候不需要打开正面的观察窗，减少舱内洁净环境和外界的连通时间，传递门的尺寸控制在200mm*200mm，既能满足常规小件样品、工具的传递需求，也不会因为开口过大导致舱内环境参数波动超标。

　　观察窗右侧的控制面板上集成了电源开关、压差显示、风机启停按钮，所有按钮都采用IP65防护等级的密封件，清洁的时候不会有水汽渗入电路部分，舱体顶部预留了高效过滤器的安装位，内部的循环风经过HEPA滤网过滤后可以达到Class100级的洁净度要求，配合舱体侧面的气嘴接口，可以外接惰性气体气源，实现舱内的无氧无水作业环境。整个设备的外形尺寸控制在长800mm、宽650mm、高700mm的范围内，不需要占用太大的实验室空间，既可以单独放置在实验台面上使用，也可以多台并排布置组成流水线式的洁净作业工位，安装的时候只需要保证底座四个脚杯完全受力，接好电源和气源就可以投入使用，不需要额外做地基固定，后期移位也非常方便。设计的时候特意把所有电路和气路的走线都布置在舱体后侧的密封走线槽内，外部看不到明线，既避免了积尘，也防止日常操作的时候剐蹭到管线造成损坏，舱内的工作台面采用一体成型的不锈钢板，四周做了翻边处理，作业过程中产生的少量废液、废料不会流到舱外，台面和舱体内壁的连接处做了圆弧过渡，没有清洁死角，用消毒水或者无尘溶剂擦拭的时候可以完全覆盖所有区域，不会残留污染物。
