十吨级重载支撑马凳结构设计方案

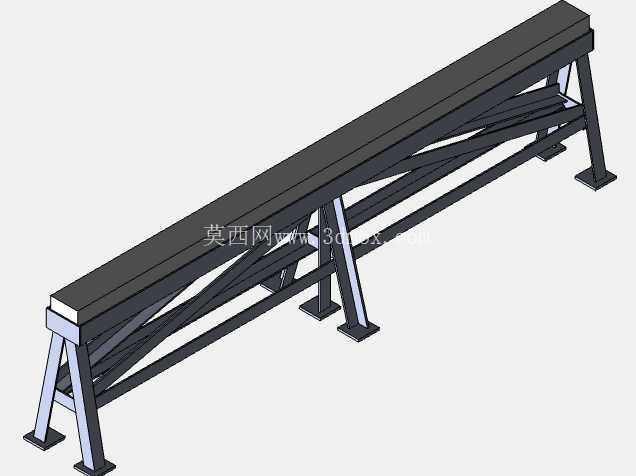

　　从实际使用场景来看，这类支撑马凳不会作为固定工位的永久承重结构，更多是配合车间行车、叉车完成重型工件的临时落位、组对焊接、尺寸检测、检修维护时的多点位支撑，单组支架可独立承载十吨载荷，多组配合时可根据工件的外形轮廓调整排布间距，适配不同长宽尺寸的重型工件支撑需求，相比固定式承重台，这类马凳的移动灵活性更强，可根据当日作业的工件类型快速调整工位布局，不会占用固定的车间作业面积，适配多品种小批量的重型工件加工车间的柔性生产需求。在重型机械装配、钢结构件组对、大型模具检修、厚板焊接工位这类作业场景里，临时承重支撑的选型一直是现场工艺排布里容易被忽略但直接影响作业安全的环节。常规轻型马凳的额定承重多在1吨以内，仅能满足小型工件的临时放置需求，一旦面对十吨级的铸锻件、焊接结构件、大型冲压模具的支撑作业，很容易出现支架变形、失稳倾覆的风险，这套十吨级支撑马凳的结构设计，正是针对这类重载临时支撑场景做的定向优化。从结构设计思路来看，整套支架没有采用复杂的箱型焊接结构，而是选用标准型材做桁架式受力布局，主支撑腿采用矩形截面型钢，相比同截面积的圆管或者角钢，矩形型钢的两个轴向抗弯截面模量更均衡，应对不同方向的侧向载荷时稳定性更好，不会出现单方向抗弯能力不足的问题。支架的斜向支撑采用交叉式布局，从主腿底部延伸至顶部承载梁的对应点位，把顶部承载面传递下来的垂直载荷快速分解到各个支撑腿上，同时抵消工件落位时产生的侧向冲击力，避免支架出现侧向失稳。

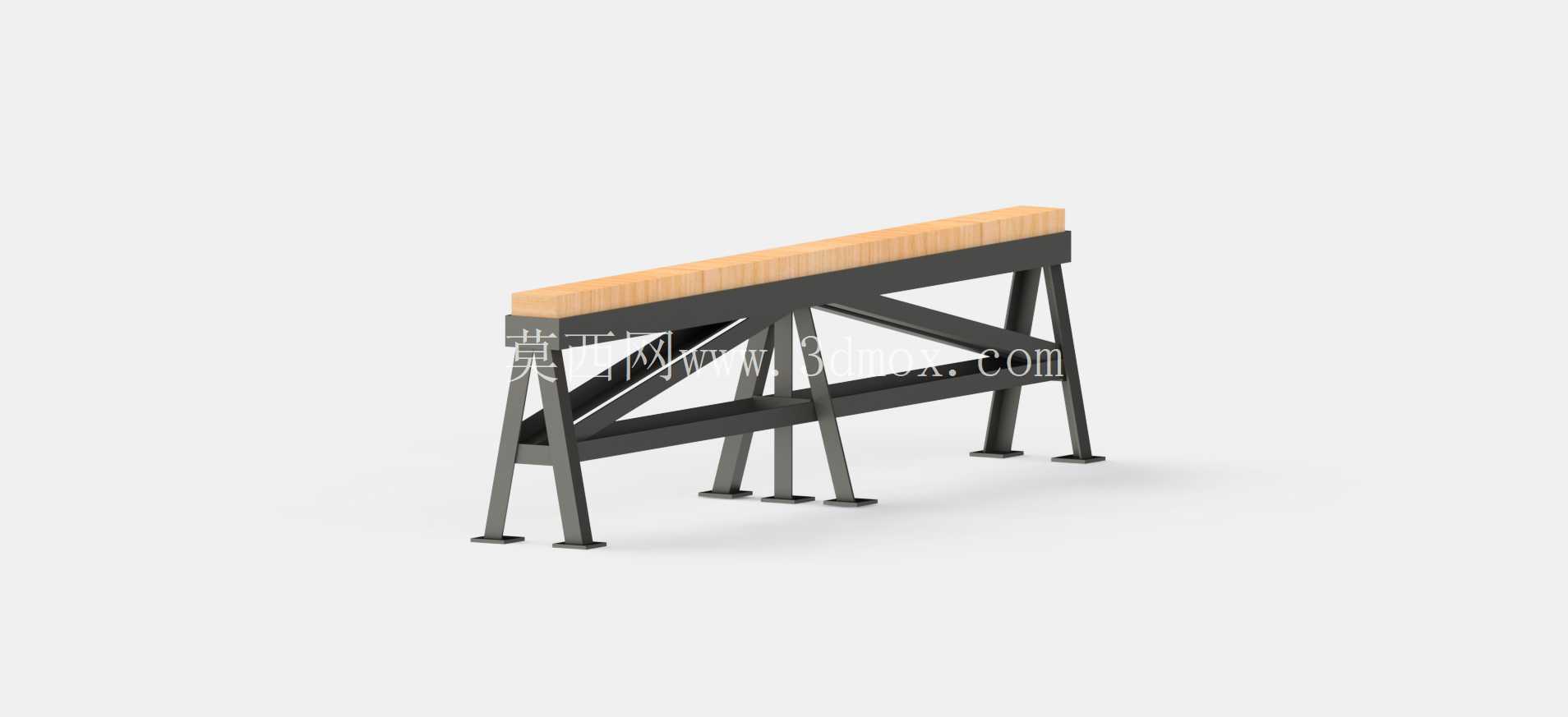

　　顶部承载面铺设实木垫条，一方面是避免金属支撑面直接接触工件表面造成划伤，尤其是针对已完成精加工的工件表面、模具型腔面这类对表面质量要求高的工件，木质垫条可起到缓冲防护作用；另一方面木质垫条的微变形特性可以让支撑面和工件底部的接触更贴合，避免出现点接触导致的局部应力集中，防止支撑位置的工件表面出现压痕。支架底部设计了带安装孔的地脚板，当地面平整度不足或者需要长期固定在某个工位使用时，可通过膨胀螺栓将地脚板和地面固定，进一步提升支架的抗倾覆能力；如果是需要频繁移动的使用场景，也可在地脚板位置加装脚轮，配合刹车装置实现快速移位和位置锁定。

　　从受力安全系数的设计来看，整套结构的静载安全系数取到6倍，也就是单组支架的极限承载能力可达到60吨，完全可以覆盖工件落位时的瞬时冲击载荷——车间里用行车吊运重型工件落位时，很难做到完全无冲击的缓慢放置，瞬时的冲击力往往会达到额定载荷的1.5到2倍，足够的安全余量可以避免支架在冲击载荷下出现焊缝开裂、型材变形的问题。在外形尺寸和安装边界上，这套支架的高度设计参考了车间作业的人机工程学要求，支撑面高度匹配大多数工人站立作业的操作高度，不需要额外垫高或者弯腰作业，适配组对、焊接、检测等常规作业的操作需求；支架的整体宽度控制在合理范围内，多组支架并排排布时不会出现支腿干涉的问题，支撑长条形工件时可根据工件的长度灵活调整支撑点的间距，避开工件上的加工面、吊装点位等不适合作为支撑的位置。从焊接工艺的设计细节来看，所有型材的连接位置都采用满焊工艺，焊脚尺寸匹配对应型材的壁厚，避免出现点焊、虚焊导致的连接强度不足问题，焊接完成后需要对所有焊缝做去应力处理，防止长期承重后焊缝位置出现应力开裂。支架的表面处理采用喷塑工艺，相比普通油漆涂层，喷塑层的耐磨性能更好，车间里频繁的工件磕碰、叉车剐蹭不会轻易出现涂层脱落的问题，可提升支架的长期使用寿命。在实际使用过程中，这类重载支撑马凳不需要复杂的维护，只需要定期检查各个焊缝位置是否有开裂、地脚螺栓是否有松动、顶部木质垫条是否有破损开裂的情况，即可长期稳定使用。

　　相比采购成品的重载支撑台，这类采用标准型材焊接制作的马凳加工成本更低，生产周期更短，车间可根据自身的作业需求调整支架的高度、承载面长度等参数，适配不同尺寸的工件支撑需求，对于重型机加工车间、钢结构加工厂、模具维修车间这类有频繁重载临时支撑需求的场景，这类结构的支撑马凳是兼顾安全性、灵活性和成本的最优选择。设计过程中也规避了常规轻型马凳的常见缺陷，比如支腿跨距不足导致的易倾覆、斜撑布局不合理导致的承载后支架腰部变形、顶部无缓冲垫导致的工件表面损伤等问题，每个结构细节都对应实际作业场景里的痛点做了优化，确保在十吨级的额定载荷下长期使用不会出现结构失效问题。
