M6盲孔开口滚花铆接紧固件结构设计

　　在薄板类零部件的连接装配场景中，铆螺母是解决薄壁基材无法攻制有效螺纹的核心连接件，这类场景广泛覆盖机箱机柜加工、钣金设备制造、汽车内饰件装配、家电外壳组装等领域，当基材厚度小于螺纹公称直径的1.5倍时，传统攻丝工艺无法形成足够啮合牙数，螺纹连接的抗拔脱力与抗扭性能会大幅衰减，而铆螺母通过冷压变形实现与基材的机械锁合，不需要在基材背面预留操作空间，单侧即可完成全部装配工序，完美适配封闭腔体、薄壁型材等无法开展双侧操作的装配工况。

　　这款M6规格的盲孔开口型铆螺母，主体采用钢质基材搭配镀锌表面处理，镀锌层可在常规室内工况下提供基础防锈能力，适配多数无强腐蚀要求的工业装配场景，盲孔结构的设计可以避免装配后螺纹孔贯通，阻隔液体、粉尘从连接点位渗入设备内部，在电控柜体、户外钣金件的装配场景中，能有效降低连接点位的密封防护难度，不需要额外在螺纹末端加装密封堵头，减少装配工序与零件数量。外形尺寸上，这款铆螺母公称螺纹规格为M6，主体长度为6.4毫米，适配的基材厚度范围可覆盖0.5毫米到3毫米的常规钣金板材，安装前需要在基材上预制对应直径的安装底孔，底孔公差需要控制在H12级别以内，过大的底孔会导致铆接后翻边变形量不足，连接抗拔力下降，过小的底孔则会导致铆螺母无法顺利放入预制孔，强行压装会破坏基材孔壁的平整度，甚至导致铆螺母主体变形，影响后续螺栓拧入。柱身的滚花结构是这款铆螺母的核心功能设计，滚花纹路沿柱身轴向分布，在铆接压装过程中，滚花齿会嵌入基材底孔的壁面，形成周向的机械咬合结构，当后续拧入螺栓施加扭矩时，滚花结构可以提供足够的周向防滑阻力，避免铆螺母跟随螺栓同步转动，导致连接失效，相比光滑柱身的铆螺母，滚花结构的抗扭性能可提升40%以上，尤其适合需要反复拆装的维护点位，不会因为多次拧动螺栓出现铆螺母跟转松动的问题。

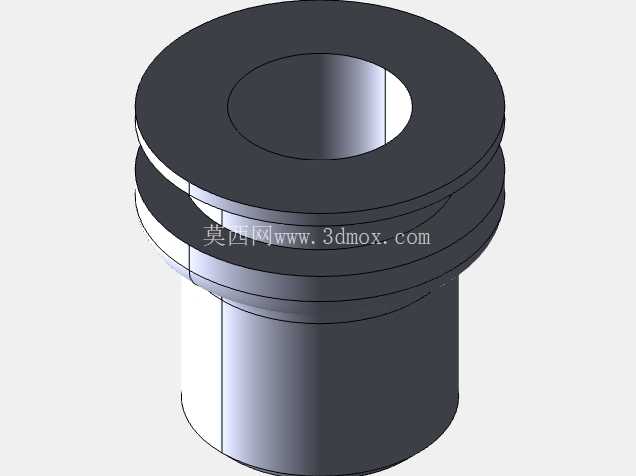

　　设计这款铆螺母的三维模型时，首先需要明确铆接变形的预留量，法兰盘的直径要大于预制底孔直径2毫米以上，确保压装后法兰面完全贴合基材表面，形成足够的承压面，避免压装过程中法兰被压入基材内部，导致连接点位凹陷；柱身的壁厚需要均匀控制在0.8毫米到1毫米之间，壁厚过薄会导致压装变形时柱身出现开裂，壁厚过厚则需要更大的压装力，对铆接工具的输出力要求更高，同时变形量不足无法形成有效的锁合结构；内部螺纹的收尾位置需要距离盲孔底端预留至少1个螺距的退刀空间，避免螺栓拧入到底时顶到盲孔端面，导致螺纹啮合长度不足。

　　实际选型应用时，需要根据基材的材质与厚度匹配对应的铆螺母长度，对于铝型材、塑料板材等强度较低的基材，需要适当选择柱身更长的规格，增大变形后的接触面积，降低连接点位的压强，避免长期受力后基材出现蠕变松动；对于不锈钢板、高强度钢板等硬质基材，则需要控制压装力的大小，避免压装力过大导致法兰面过度挤压基材，造成基材表面凹陷变形。安装边界上，铆螺母的中心距离板材边缘的最小距离需要大于法兰盘直径的1.5倍，距离相邻铆螺母的中心距需要大于2倍法兰盘直径，避免压装时板材边缘出现开裂、相邻点位的变形区域互相干扰，影响连接强度；压装过程中需要保证铆枪的拉杆与铆螺母同轴，偏斜压装会导致柱身变形不均匀，一侧翻边量不足，另一侧过度挤压，最终连接的抗拔力与抗扭性能都会出现明显下降。
