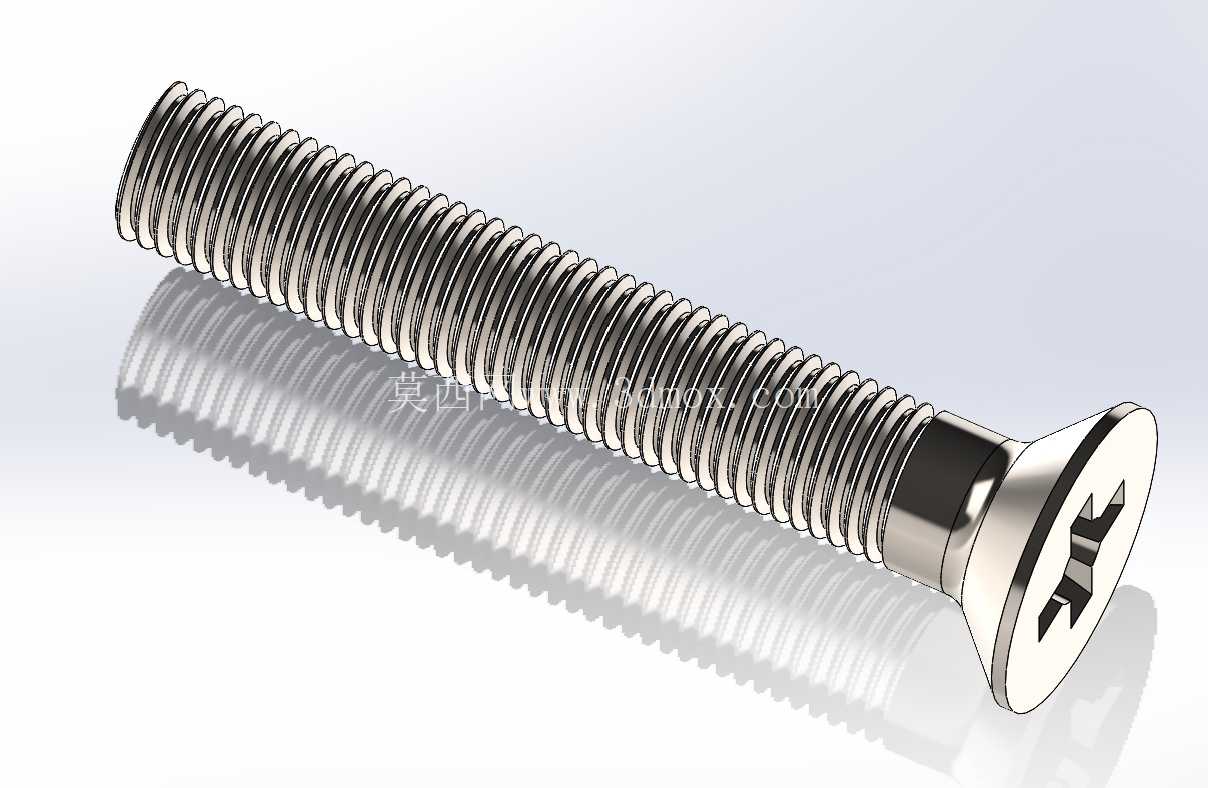

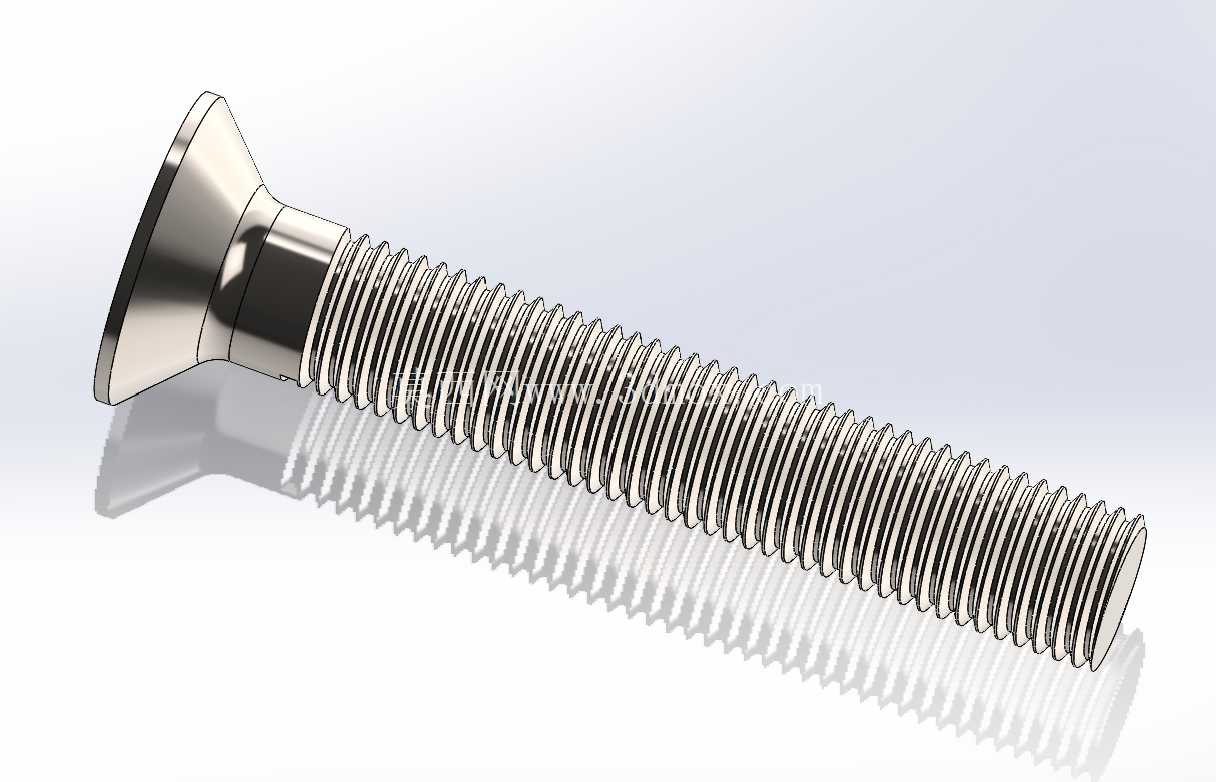

十字槽全螺纹沉头螺钉精密结构设计

十字槽全螺纹沉头螺钉是机械装配领域应用覆盖极广的一类紧固件，小到消费电子外壳组装、家用五金件固定，大到工业控制柜内部件锁紧、小型工装夹具的模块拼接，都能见到这类零件的身影。不同于外六角螺栓需要预留足够的扳手操作空间，沉头螺钉安装完成后头部可完全沉入被连接件的沉孔内，不会在装配面形成凸起，这一特性让它尤其适合对安装面平面度有要求、不允许紧固件突出干涉的场景，比如自动化设备的外观护板固定、精密仪器的外壳拼接、模具的小型镶件锁紧等工况。

从结构设计逻辑来看，这类螺钉的沉头锥角通常匹配标准沉孔的90度锥面，安装时随着螺纹旋入，锥面会与被连接件的沉孔锥面紧密贴合，既可以实现轴向的锁紧定位，也能避免螺钉头部在安装后出现径向窜动。全螺纹的设计意味着螺杆从头部下方一直到螺杆末端都加工有连续螺纹，相比半螺纹螺钉，它的螺纹啮合长度更长，在薄板叠装、多层连接件固定的场景下，能让每一层被连接件都与螺纹形成有效啮合，不会出现半螺纹螺钉光杆段无法与薄板形成有效咬合、导致锁紧力不足的问题。十字槽的驱动形式则兼顾了手动装配与电动工具装配的适配性，普通十字螺丝刀就能完成拧紧操作，批头的通用度极高，不需要配备特殊规格的拧紧工具，在装配线、售后维修、现场改装等场景下的操作便利性远高于内六角、梅花槽等小众槽型的紧固件。

建模过程中需要重点把控几个关键尺寸的边界：首先是头部的锥面角度，必须严格匹配对应规格的沉孔标准，角度偏差过大的话，要么会出现头部无法完全沉入沉孔、装配后突出安装面的问题，要么会出现头部锥面与沉孔只有线接触、锁紧时压强过大压坏被连接件表面的问题；其次是螺纹的大径、中径、小径参数，要符合普通公制螺纹的公差要求，螺纹牙型的收尾部分不能出现突兀的台阶，否则实际装配时会出现螺纹拧入卡顿、甚至咬死螺纹孔的问题；另外头部的十字槽深度与宽度也要匹配标准批头的尺寸，槽过浅会导致批头啮合深度不足，拧紧时容易出现滑牙，槽过深则会降低头部的结构强度，大扭矩拧紧时可能出现头部槽口开裂的问题。

实际选型应用时，需要根据被连接件的总厚度选择对应长度的螺钉，要保证螺钉拧入螺纹孔的有效啮合长度达到螺纹公称直径的0.8-1.5倍，才能获得足够的锁紧力，避免设备运行过程中因为振动出现螺钉松脱的问题。如果是用于有防腐要求的户外设备，还需要在模型基础上调整表面处理对应的结构细节，比如预留镀层厚度的尺寸公差，避免表面处理后螺纹尺寸超差无法装配。这类沉头螺钉在装配时通常不需要搭配平垫，因为沉头锥面本身已经具备压紧定位的作用，额外增加平垫反而会导致锥面无法贴合，降低锁紧的可靠性。在三维装配体设计中调用这类标准件模型时，要注意在被连接件上同步绘制对应规格的沉孔特征，沉孔的深度要略大于螺钉头部的高度，保证安装后头部完全没入安装面以下，不会与后续装配的其他零件产生运动干涉。
