双轴皮带传动激光对准调校装置

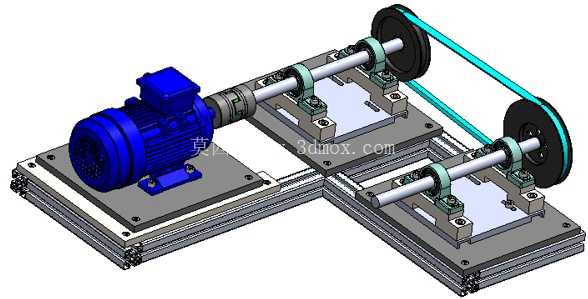

　　整套装置采用铝型材拼接式底座作为承载基础，型材槽道内置T型螺母实现各组件的位置可调，单根动力输入轴通过两个立式带座轴承支撑在独立滑移安装板上，安装板与底座之间设置微调锁紧结构，可实现沿轴垂直方向、水平方向的毫米级位移调整，满足不同中心距带轮的校准位置需求；动力端采用标准法兰安装的卧式电机作为动力输入源，电机输出轴与主动轴之间通过梅花形弹性联轴器连接，可补偿两轴间的少量径向、角向偏差，避免刚性连接带来的别劲问题，同时也能缓冲传动启动阶段的冲击载荷。两根平行布置的传动轴轴端各安装一个同规格的V带轮，两轮之间通过标准V带形成传动副，带轮与轴之间采用键连接传递扭矩，轴端设置轴端挡圈限制带轮的轴向窜动，避免传动过程中带轮移位影响校准基准。这套轴系对准调校装置，核心面向带传动类设备的安装校准、日常运维调校场景，在各类工业传动系统的装配环节，带轮的平行度、共面度偏差是导致皮带偏磨、传动异响、轴承额外受载、传动效率折损的核心诱因，传统采用拉线、角尺配合塞尺的调校方式，不仅对操作工人的经验依赖度极高，调校精度波动大，且长轴跨距场景下的测量误差会被线性放大，这套装置正是针对这类痛点设计的实体调校工装，可直接搭载激光发射与接收组件完成轴系对中作业。

　　每个带座轴承的安装位置都设置了定位销孔与腰型安装孔，既可以在调校到位后穿入定位销锁定位置，也能通过腰型孔实现轴承座的小范围位置调整，适配不同轴径、不同跨距的轴系校准需求。从安装边界来看，整套装置的底座采用40系列欧标铝型材搭建，整体长宽尺寸控制在1200mm*800mm范围内，高度方向从底座底面到电机顶部的总高度不超过350mm，安装时仅需要在工作台面预留对应尺寸的平整承载区域，通过底座型材端部的脚杯即可完成水平调平，不需要额外制作混凝土基础或者大型预埋结构，可直接放置在装配车间的钳工台、设备运维现场的临时工作台上使用。

　　在实际使用场景中，这套装置既可以作为设备装配环节的标准调校工装，用于新组装带传动设备的出厂前轴系对中校验，也可以作为运维班组的便携式校准工具，带到生产现场对在役设备的带轮错位、轴系偏斜问题进行精准调校，激光对准组件可直接固定在两根轴的轴端位置，通过发射的激光束在接收靶上的偏移量，直接量化两根轴的平行度偏差、带轮的共面度偏差，相比传统调校方式，调校效率可提升60%以上，对中精度可控制在0.1mm/m范围内，能有效延长皮带、轴承的使用寿命，降低传动系统的运维成本。

　　设计过程中充分考虑了工装的通用性，滑移安装板的安装孔位采用模块化设计，可适配不同中心高的带座轴承、不同功率规格的驱动电机，不需要重新加工底座即可完成不同规格带传动系统的校准作业；铝型材底座的拼接结构也支持根据实际校准需求拓展轴系数量，比如拓展为三轴、四轴的多带轮传动校准场景，只需要增加对应的滑移安装板与轴系组件即可，不需要整体更换工装主体。整套装置的外露传动部件都预留了安全防护罩的安装位置，在实际带载运转校验过程中，可加装亚克力或者钣金材质的防护罩，避免皮带运转过程中卷入杂物或者发生意外脱带伤人的问题，符合工业现场的安全作业规范。
