货运车辆滑动式锁止插闩机构结构设计

这套滑动式锁止插闩机构，主要应用在货运车辆的货厢侧门、后尾门以及栏板的锁止固定场景，也可适配部分重型仓储设备的舱门锁紧、工业防护栏的快速锁闭工位，核心作用是在设备闭合状态下提供可靠的刚性锁止力，避免运输或设备运行过程中门体意外开启引发的安全隐患。从实际使用场景来看，货运车辆在行驶过程中会持续受到路面颠簸带来的振动、转弯时的侧向载荷，以及装卸货时可能的外力碰撞，普通的卡扣式锁具很容易出现松脱、移位的问题，这套机构采用长行程滑动插合的结构形式，锁止状态下插闩与锁座的啮合长度足够，能承受较大的横向与纵向冲击载荷，不会因为持续振动出现自行解锁的情况。

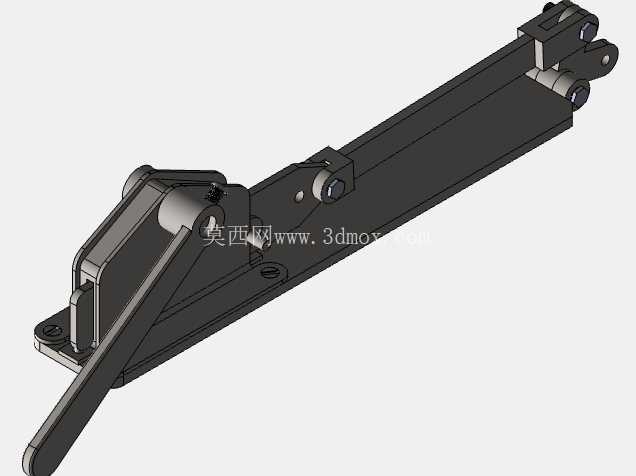

从功能特性上看，这套机构采用杠杆式的操作逻辑，操作端的手柄通过连杆与滑动插闩刚性连接，操作人员扳动手柄时，连杆会带动插闩沿固定滑槽做直线往复运动，实现锁止与解锁的动作切换；手柄的转动支点做了偏心限位设计，当机构处于完全锁止位置时，连杆的受力点会越过转动死点，此时即便插闩受到向外的推力，也不会带动手柄反向转动，实现了自锁功能，不需要额外加装定位销或者弹簧卡扣来保持锁止状态，大幅降低了使用过程中因为零件失效导致锁止失灵的概率。机构的底座采用一体化的折弯成型结构，所有的转动销轴都采用带防脱挡边的设计，避免车辆长期运行过程中销轴因为振动窜出脱落，滑槽内部做了减摩间隙设计，插闩滑动过程中不会出现卡滞，即便在雨雪、扬尘的户外工况下，少量泥沙进入滑槽也不会影响正常的滑动动作，环境适应性较强。

设计思路上，这套机构优先考虑了重载工况下的结构强度与操作便捷性的平衡，整体采用长条形的布局形式，底座上预留了三个沉头安装孔，安装时可以直接通过螺栓固定在货厢的门框型材上，不需要额外做复杂的焊接或者裁切加工，适配市面上多数货运车辆的栏板型材安装面尺寸。插闩的端部做了倒角导向设计，当门体与门框存在少量位置偏差时，插闩也能顺利插入对应的锁座孔位，降低了门体装配时的精度要求，减少了现场安装调试的工作量。操作手柄的长度经过力矩匹配设计，操作人员只需要施加较小的扳动力，就能带动插闩完成锁止动作，即便是戴着手套的装卸人员也能轻松操作，不会出现操作费力的情况。

从安装边界与尺寸适配来看，机构整体为扁平式布局，安装后突出安装面的高度较低，不会在货厢外侧形成突出的尖锐结构，避免车辆行驶过程中剐蹭到周边物体或者人员；底座的安装孔位间距按照货运车辆通用的型材安装标准设计，替换原有老旧锁具时不需要重新在门框上打孔，可以直接适配原有安装位置，降低了后期维护更换的成本。机构的所有转动配合位置都预留了润滑脂加注的间隙，日常维护时只需要定期在销轴位置涂抹少量润滑脂，就能保证长期操作的顺畅性，没有易损的橡胶或者塑料零件，整体使用寿命能匹配货运车辆的全生命周期使用需求，不需要频繁更换零件。在锁止状态下，插闩与锁座的配合面为整面接触，受力均匀，不会出现局部应力集中导致的零件变形问题，即便在重载货厢的频繁开关使用场景下，也能保持稳定的锁止精度，不会因为长期磨损出现锁止间隙过大、门体晃动的问题。
