M5规格镀锌四爪木嵌入紧固螺母结构

做家具结构设计、户外木结构装配的工程师，大概率都碰到过木质构件螺纹连接易滑牙、反复拆装后握钉力骤降的问题，这款M5规格的四爪木嵌入螺母，就是针对这类场景做的针对性紧固方案。不同于常规的外螺纹自攻螺钉直接攻入木材的连接方式，这类嵌入螺母采用预置式安装逻辑，先在木质基材上开出匹配螺母主体外径的沉孔，将螺母带爪的一侧朝向木材压入，四个向外延伸的三角尖爪会嵌入木材表层纤维，配合底部的圆形法兰盘贴合木材表面，彻底规避螺母受扭转力时跟转、受轴向拉力时被拔出的失效风险。

从实际应用场景来看，这类螺母覆盖的工况非常广：板式家具的拆装连接件、户外防腐木栈道的护栏固定、实木音箱的外壳装配、木质工装夹具的螺纹孔预置，甚至部分轻量化木结构设备的外壳拼接，都能看到这类紧固件的身影。尤其是需要反复拆装的木结构节点，直接攻木螺纹经过3-5次拆装就会出现纤维断裂、螺纹失效的问题，而预置了这种嵌入螺母之后，螺纹副全部在金属螺母内部完成啮合，木质基材只需要承担螺母本体的锚固力，反复拆装几十次也不会出现连接松动的问题。

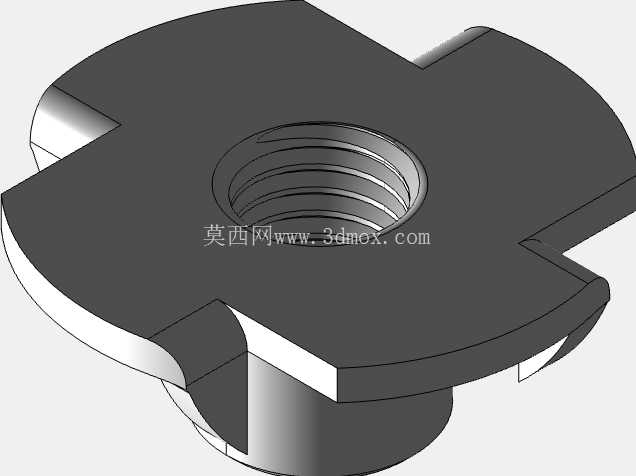

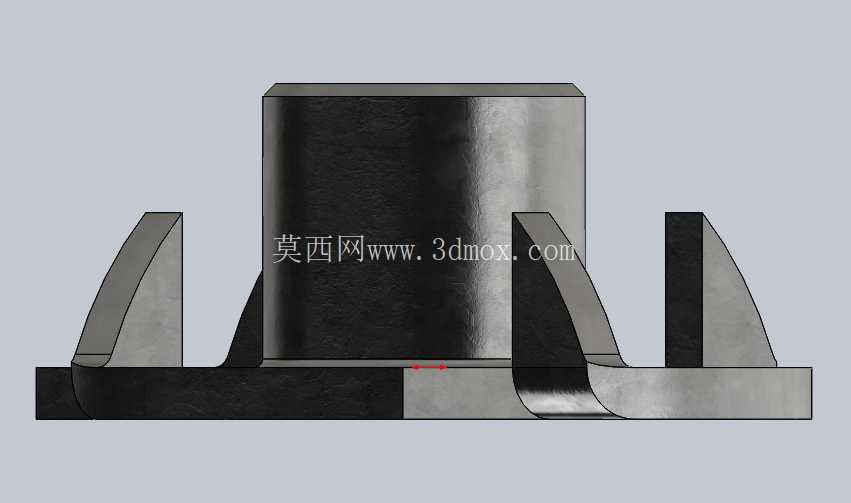

从结构设计逻辑上拆解，这款螺母的每一处结构都对应实际工况的痛点：中心的内螺纹采用标准M5粗牙规格，和常规的机螺钉、螺栓完全通用，不需要单独定制配套紧固件；主体的圆柱段长度匹配常用的12-18mm厚度的板材，压入之后端面和木材表面基本齐平，不会出现凸起影响外观的问题；底部的法兰盘直径比圆柱段大6mm左右，一方面在压入时起到限位作用，避免压入过深导致螺纹孔被木材碎屑堵塞，另一方面增大和木材表面的接触面积，分散轴向锁紧时的压应力，避免软质木材被压溃凹陷；四个均匀分布的三角尖爪，每个爪的冲压角度都做了15度左右的内收倾斜，压入木材时尖爪会顺着纤维方向切入，不会导致木材表层开裂，同时四个爪呈90度均匀分布，不管哪个方向受扭转力，都至少有两个爪承担抗扭阻力，完全杜绝跟转问题。

关于安装边界的尺寸参数，实际选型时需要注意几个核心尺寸：螺母主体圆柱外径为7.8mm，对应的安装预钻孔直径建议选7.5-7.7mm，过盈量控制在0.1-0.3mm之间，既能保证压入后有足够的抱紧力，又不会因为过盈量太大导致木材开裂；法兰盘直径为14mm，对应的沉孔台阶直径需要开到14.5mm，深度1.5mm，保证法兰盘完全沉入木材表面0.1-0.2mm，装配后表面无凸起；四个尖爪的外切圆直径为18mm，压入前不需要额外给尖爪开孔，依靠压装力就能直接切入密度大于0.45g/cm³的实木、密度板、颗粒板等常见木质材料，如果是密度更低的软木比如松木、杉木，可以在压装前用尖锥在四个爪的对应位置扎出浅定位孔，避免压装时尖爪移位导致螺母偏斜。

从材质和表面处理来看，这款螺母采用低碳钢冲压成型后做镀锌钝化处理，盐雾测试时间可以达到48小时以上，普通室内环境使用不会出现锈蚀问题，如果是户外木结构使用，也可以选择不锈钢材质的同规格产品，不过镀锌款的成本仅为不锈钢款的三分之一，是大部分室内场景的首选。在三维建模过程中，需要特别注意尖爪的成型角度和螺纹收尾的位置，很多新手建模时容易把尖爪做成垂直于法兰盘的结构，实际生产中尖爪是冲压折弯成型，根部有R0.5的圆角过渡，避免折弯时出现应力断裂；内螺纹的收尾段长度控制在1.5倍螺距以内，保证螺钉拧入后有效啮合长度不低于8mm，达到标准M5螺纹的最小抗拉强度要求。

实际选型时还要注意，这类四爪嵌入螺母不适合用于密度低于0.35g/cm³的超软轻质木材，也不适合用于经常受冲击载荷的节点，因为木材纤维的抗剪切强度有限，大冲击载荷下尖爪会切断木材纤维导致锚固失效。如果是高载荷的木结构连接，建议选用带外滚花的铜制嵌入螺母，采用过盈压装或者胶粘的方式固定，但对应的安装成本会高很多，对于常规的家具、普通木结构装配场景，这款四爪镀锌M5嵌入螺母的性价比和可靠性完全能满足使用要求。
