平板式机械通风换气装置结构设计

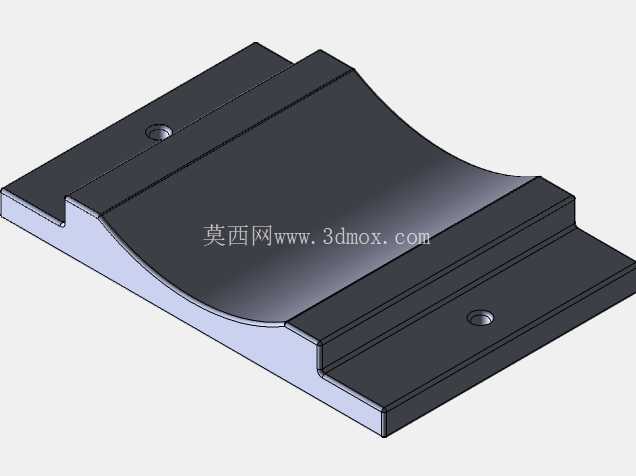

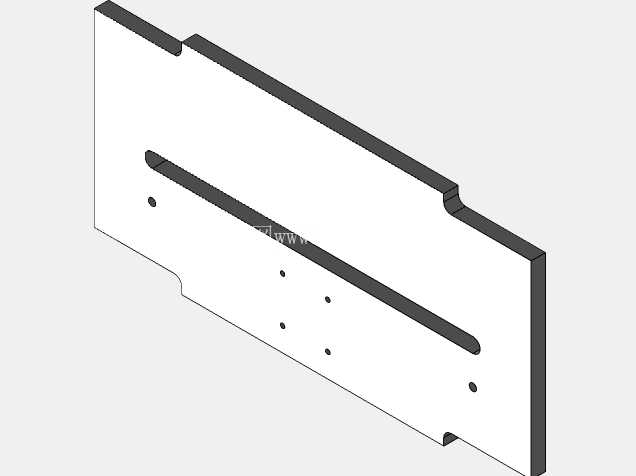

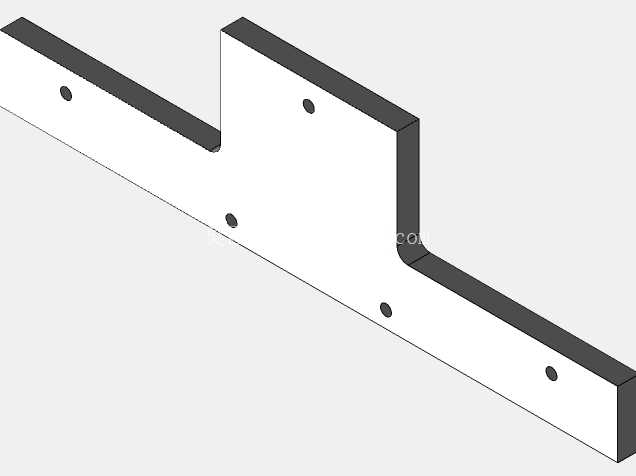

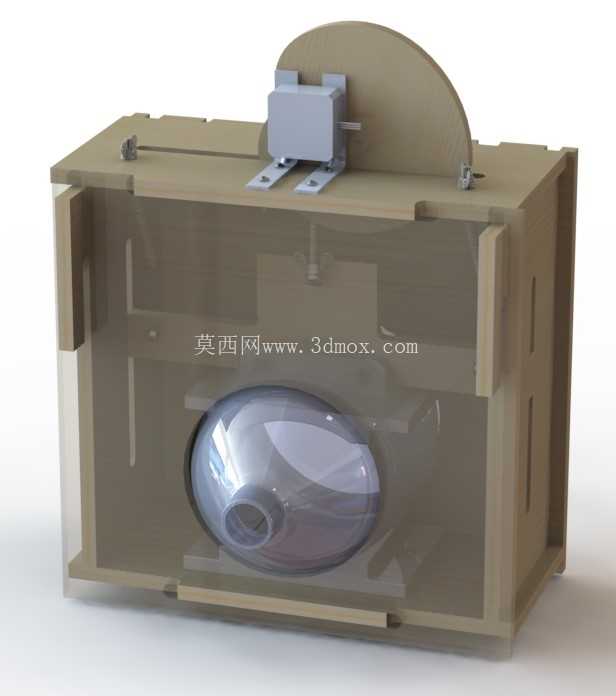

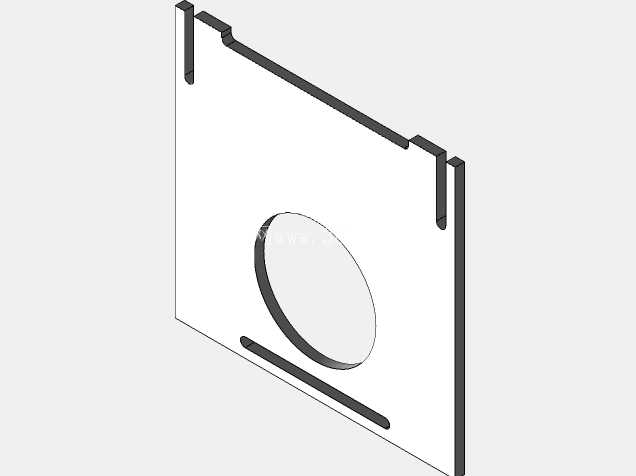

　　这款平板材质搭建的通风装置，在小型独立空间的通风换气场景里适配性很强，不管是小型设备机柜的局部散热、狭小工位的定点换气，还是自制小型实验舱的气流循环，都能找到对应的安装位置。整个装置的壳体完全依托平板材料加工成型，不管是金属薄板、胶合板材还是硬质工程塑料平板，都能作为加工原材料，不需要开模制作异形曲面壳体，加工门槛很低，甚至小批量试制阶段，用半径5的普通铣刀就能在常规加工设备上完成所有平板零件的切割下料，不需要定制特殊成型刀具。

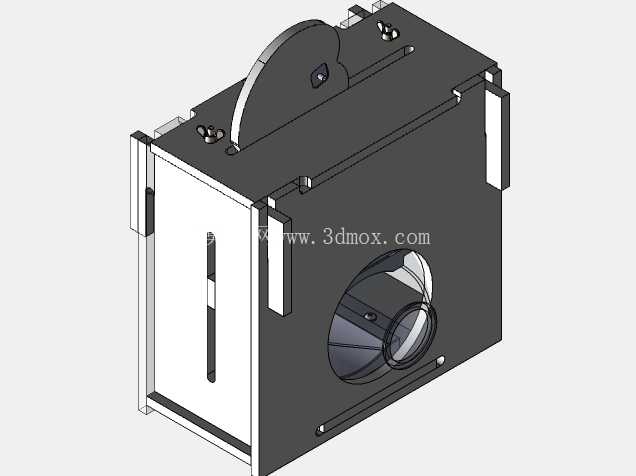

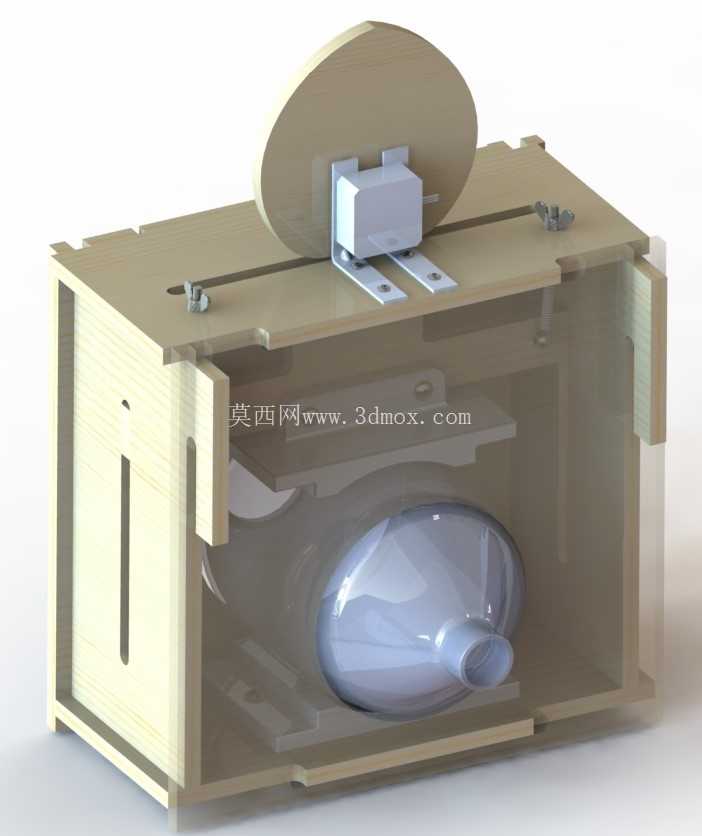

　　从结构设计逻辑来看，整个装置刻意做了紧固件的精简，两个核心组件的拼接位置，靠平板折弯形成的卡扣结构、壳体本身的形状限位完成组装，只在核心受力的凸轮安装位置保留必要的紧固件，既减少了装配环节的零件清点工作量，也降低了长期运行过程中紧固件松动导致的异响、结构移位风险。装置的气流调节核心是偏心凸轮结构，凸轮转动时会带动内部的气流导流件往复动作，当前的基础设计可以实现线性气流供应，也就是凸轮转动角度和通气量呈线性对应关系，调试的时候不需要做复杂的曲线换算，很适合对气流稳定性要求不极端、但需要精准调节通气量的场景；如果有特殊的气流脉动需求，只需要修改凸轮的外轮廓曲线，就能调整吸气、呼气阶段的气流变化规律，不需要改动壳体和其他传动零件，改型迭代的成本非常低。

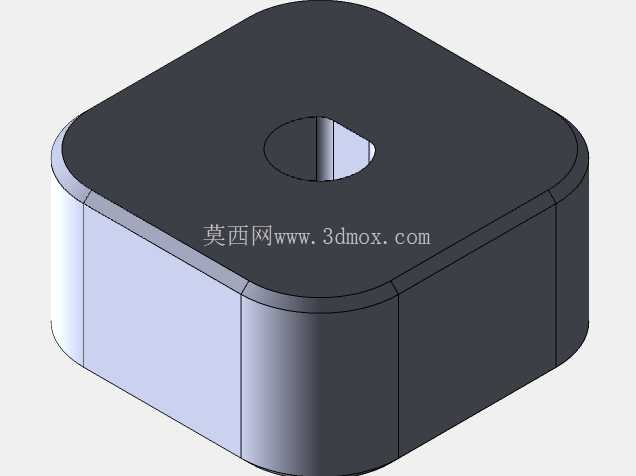

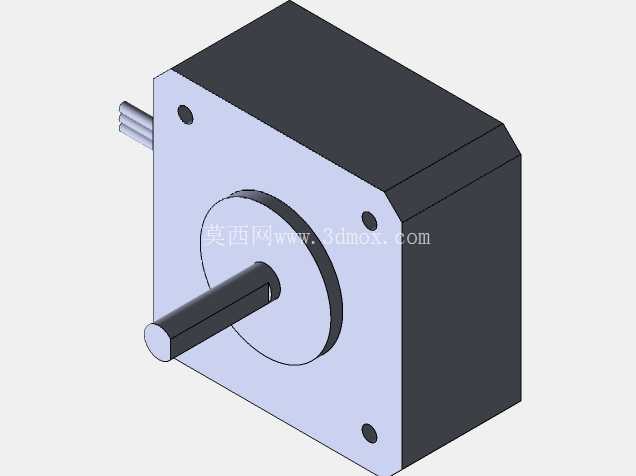

　　安装边界上，整个装置的外轮廓是规整的长方体结构，所有外接接口都做了平直的法兰边，不管是嵌入式安装在设备舱壁上，还是通过支架悬空固定，都不需要额外做适配转接件；侧面预留的安装挂耳是和壳体平板一体切割折弯成型的，挂耳上的安装孔位做了长圆孔设计，现场安装时可以微调固定位置，抵消安装面的加工误差。需要注意的是，凸轮属于长期往复运动的受力零件，设计时要求用钢材在专业加工设备上制作，不能用和壳体一样的平板塑料或者板材替代，否则长期运行会出现磨损导致气流调节精度下降；配套的驱动电机选用常规的小尺寸直流电机即可，电机轴和凸轮的连接位置做了扁位防转设计，装配时不需要额外打销钉，靠顶丝就能完成固定。

　　日常维护时，整个壳体的平板拼接结构可以快速拆解，不需要专用工具就能清理内部流道积攒的灰尘、杂物，清理完成后靠形状限位就能快速拼合复位，不会因为拆解重装出现密封性能下降的问题。装置的进出风口都做了翻边结构，外接通风软管的时候可以直接套在翻边上，用喉箍紧固就能达到可靠的密封效果，不需要额外制作转接头。
