卧式承压工业储罐结构设计

在化工生产、油气储运、市政供水以及工业制冷换热系统中，卧式承压储罐是极为常见的静设备单元，这类设备的核心作用是为液态、气态介质提供稳定的密闭存储空间，同时可作为系统缓冲单元平衡介质流量波动，或是短期存储冷热载能介质实现系统热量、冷量的错峰调配，降低主机组的频繁启停负荷。

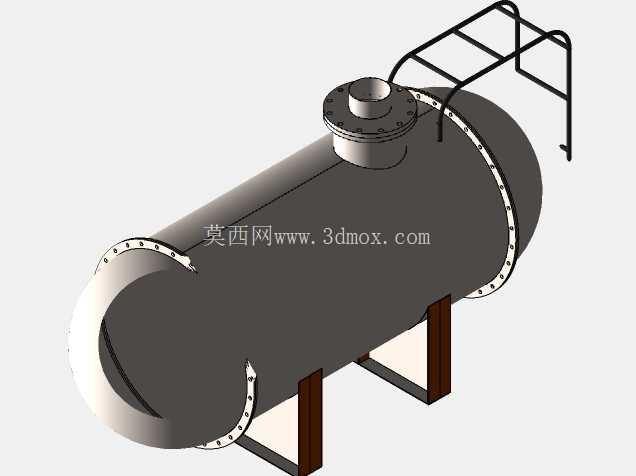

从结构设计逻辑来看，这款卧式储罐采用标准椭圆封头搭配圆柱形筒体的经典承压结构，筒体两端的封头通过法兰环与筒节实现螺栓连接，这种可拆式的端盖结构并非全焊接设计，主要是考虑到设备内部定期检修、内壁防腐层复检以及内部附件更换的实际需求，法兰密封面采用突面结构，适配缠绕式垫片即可满足中低压工况下的密封要求，避免介质跑冒滴漏。筒体顶部设置带法兰的人孔/接管结构，既可以作为介质注入接口，也能满足检修人员进出的尺寸要求，人孔法兰的螺栓孔沿圆周均布，保证压紧力均匀分布，降低密封失效风险。

设备的支撑结构采用两个对称布置的鞍式支座，支座的立板与筒体下表面贴合焊接，底部的支撑底板预留地脚螺栓安装孔，安装时需要注意两个鞍座的水平度偏差控制，避免筒体因支撑不均产生附加弯曲应力，其中一个支座需要设计为滑动支座，预留轴向热胀冷缩的位移余量，防止设备在温度变化时因热应力导致焊缝开裂。筒体顶部设置的直爬梯与顶部操作平台护栏，是为了满足日常巡检时操作人员登顶操作阀门、检查人孔密封状态的需求，爬梯的踏步间距、护栏高度均符合工业操作平台的安全规范，避免巡检作业时发生坠落风险。

从安装边界来看，这类卧式储罐的布置需要预留足够的周边操作空间，设备两端封头外侧需要预留至少1.5倍筒体直径的检修抽拉空间，方便后期拆卸端盖螺栓、抽出内部构件；设备顶部的操作空间需要满足阀门操作、人孔开启的高度要求，爬梯侧需要预留人员通行的安全通道。筒体上的接管方位需要在建模阶段就与工艺管道走向做协同校验，避免现场安装时出现管道与爬梯、护栏干涉的问题，鞍座的地脚螺栓孔位置需要与土建基础的预埋螺栓位置精准匹配，减少现场安装的调整工作量。

在实际工况应用中，这类储罐的设计需要根据存储介质的腐蚀性、工作压力、工作温度调整筒体壁厚、材质以及密封件选型，如果是存储压缩气体类介质，还需要在筒体上预留安全阀、压力表的接口位置，保证超压时能及时泄放；如果是存储冷热载冷、载热介质，还需要在筒体外部预留保温层安装的固定结构，保温层厚度需要根据介质温度计算确定，减少存储过程中的能量损耗。建模过程中，筒体与封头的相贯线、法兰与筒体的焊接坡口、鞍座与筒体的连接焊缝都需要做准确的结构表达，这些位置是设备应力集中的关键区域，也是后期有限元应力校核、制造工艺编制的核心参考依据，不能做简化省略处理。
