钢结构仓库主框架三维结构设计

这套钢结构仓库主框架的三维设计，首先要匹配工业仓储场景的实际荷载需求，日常生产里这类框架多用于生产原料存储区、成品周转仓、厂区配套备件库的主体承重搭建，区别于民用建筑的轻荷载设计，这类仓储结构需要预留足够的屋面荷载余量，既要承载常规屋面彩钢板、保温层的自重，还要考虑不同区域的积雪荷载、屋面检修时的人员与工具荷载，部分有桁吊安装需求的仓库，还要在立柱设计阶段提前预留牛腿的安装位置与荷载冗余。

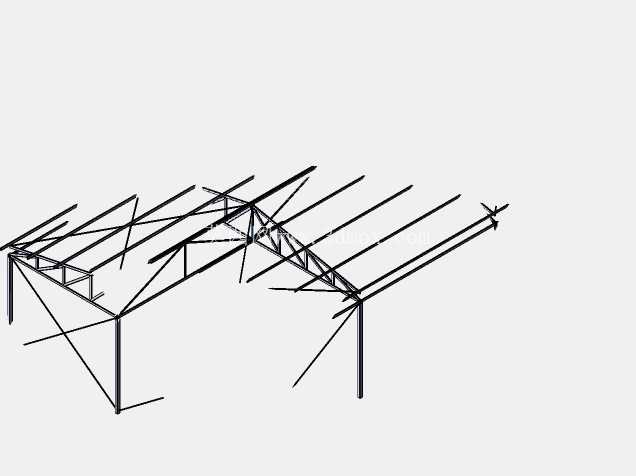

从结构设计逻辑来看，这套框架采用等截面H型钢作为主承重柱，柱脚采用外露式刚接设计，通过预埋锚栓与混凝土基础连接，建模阶段已经把柱脚的加劲肋、锚栓避让孔位做了完整还原，避免现场安装时出现锚栓与柱脚板干涉的问题。屋架部分采用三角形桁架结构，相比实腹梁，桁架结构在同等跨度下自重更轻，钢材利用率更高，上下弦杆采用等边角钢拼接，腹杆根据受力大小匹配不同规格的角钢，节点处采用节点板焊接连接，建模时所有杆件的相贯线、焊缝预留间隙都做了准确还原，能直接导出构件加工图用于车间下料。

实际安装边界上，这套框架的柱距按照常规仓储的6米标准间距排布，跨度适配中小型仓库的18米跨需求，檐口高度预留了6米的净空，既满足普通货物堆垛的高度要求，也能适配3吨以下手动液压叉车、电动堆高车的作业空间，不会出现框架立柱影响作业通道的问题。纵向柱间设置了交叉式柱间支撑，用来传递纵向水平荷载，包括风荷载、地震作用下的水平力，避免框架出现纵向失稳，屋架之间也设置了水平支撑与系杆，保证整个屋面结构的空间整体性，不会出现单榀屋架侧向倾覆的风险。

建模过程中特意做了构件的参数化关联，比如调整柱距参数时，对应的系杆长度、支撑角度会自动匹配更新，方便设计人员根据不同厂区的场地尺寸快速调整方案，不需要重新逐个绘制构件。所有构件的连接节点都按照钢结构设计规范的要求做了构造处理，比如柱与屋架的刚接节点，设置了足够的加劲肋来传递弯矩，避免节点处出现应力集中导致的结构破坏；柱间支撑的张紧装置预留位置也在模型里做了标注，方便现场安装时调整支撑的张紧度，保证支撑能有效受力。

从实际使用场景出发，这套框架的设计还考虑了后期管线敷设的需求，在柱身、屋架下弦预留了管线支吊架的安装点位，不需要后期在构件上现场钻孔破坏结构强度，屋面檩条的排布也匹配常规彩钢瓦的模数，安装时不需要额外切割檩条，能有效缩短现场施工周期。不同于很多简化的结构模型，这套设计把所有的安装孔位、节点板尺寸、加劲肋厚度都做了1:1还原，导出的构件清单可以直接用于材料采购，避免了设计与加工脱节的问题，结构受力计算的点位也在模型里做了对应标记，方便结构工程师做有限元校核时快速提取约束与荷载点位。
