车辆传动系统后分动箱及关联组件结构

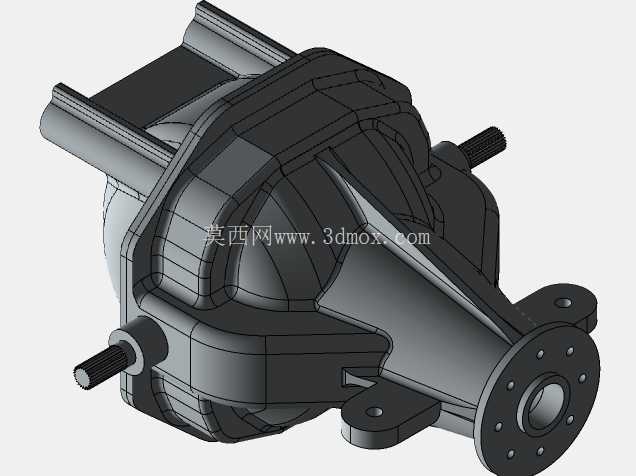

　　这套传动组件的三维结构设计，核心围绕越野车型、非道路作业车辆的后驱动力分配需求展开，日常应用场景覆盖硬派越野车四驱系统、小型工程作业车辆的后传动单元、特种低速作业车辆的后桥动力输出段，实际运行中承担把变速箱传递来的动力按需分配给后轮驱动端，同时承载车身与后轮之间的连接载荷，兼顾动力传递与结构支撑的双重作用。从功能特性来看，整套组件拆分后包含后分动箱、后上臂、后轮毂、转子四个核心部分，其中后分动箱作为动力分配的核心壳体件，采用压铸成型的壳体结构，内部预留了齿轮组安装腔、输入输出轴的轴承位，壳体外侧设计的三个带轴伸的接口，分别对应动力输入、两侧后轮的动力输出，输出轴端采用花键结构，能够保证大扭矩传递下的连接可靠性，避免动力传输过程中出现打滑、旷量问题。

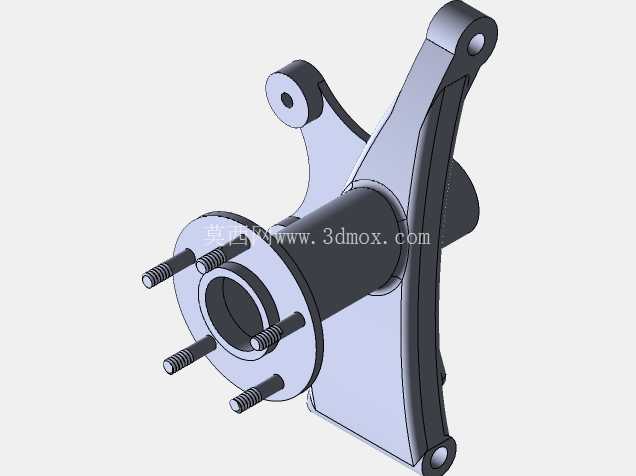

　　后上臂作为悬架与分动箱壳体之间的连接承载件，结构上采用变截面的加强筋设计，在保证结构强度的前提下尽可能降低自身重量，安装点位分别对应分动箱壳体上的预制安装凸台与车架侧的连接座，安装孔位的同轴度公差控制在0.02mm以内，能够避免装配后出现应力集中，导致长期颠簸工况下出现结构开裂。后轮毂部分直接与车轮连接，法兰盘上均匀分布的螺栓孔位匹配常规越野车型的轮毂安装孔距，中心的轴承安装位预留了足够的润滑脂存储腔，能够保证长期运行下的轴承润滑效果，减少维护频次。转子部分作为分动箱内部的动力传递核心件，与输入轴做一体化设计，动平衡精度控制在G2.5级，能够保证高转速运行下的稳定性，减少整车运行过程中的传动异响。

　　在设计思路上，整套结构优先考虑压铸工艺的成型可行性，分动箱壳体的所有拔模角度控制在1.5°以上，避免压铸过程中出现粘模、拉伤问题，壳体壁厚设计保持均匀，基本维持在4mm左右，局部受力较大的安装凸台位置做加厚处理，同时在凸台与壳体主体的衔接位置做圆角过渡，减少压铸过程中的缩孔、缩松缺陷，提升壳体的整体结构强度。外形尺寸与安装边界方面，整套组件装配完成后，横向最大宽度对应两侧输出轴端的安装距离，匹配常规非承载式车身的后桥安装宽度，纵向最大长度从分动箱前端输入轴端面到后轮毂法兰端面，预留了足够的悬架跳动空间，不会在车轮上下跳动过程中与车架、周边覆盖件发生运动干涉；所有安装点位的位置度公差严格按照整车装配要求设定，分动箱与车架连接的三个安装支脚，其安装面的平面度控制在0.1mm以内，能够保证装配后密封垫的压缩量均匀，避免分动箱出现润滑油渗漏问题。

　　实际选型匹配过程中，这套结构可以直接适配排量在2.0T到3.0T之间的四驱车型，额定传递扭矩能够达到350N·m，满足非铺装路面行驶、轻度越野工况下的扭矩承载需求；结构设计过程中充分考虑了后期维护的便利性，分动箱的放油螺塞设置在壳体最低点，加油螺塞设置在壳体侧面的标准油位高度位置，日常维护时不需要拆解周边附件就可以完成润滑油更换；后轮毂的轴承位采用可拆解的卡簧固定结构，轴承出现磨损时可以单独更换，不需要整体更换轮毂单元，能够降低后期的使用维护成本。整套结构的各个部件之间的装配间隙经过反复校核，分动箱内部齿轮啮合间隙控制在0.1mm到0.2mm之间，既能够保证齿轮传动的平稳性，又不会因为间隙过小导致热胀冷缩下出现齿轮卡滞；后上臂与分动箱连接的铰接位置预留了衬套安装空间，能够缓冲路面传递来的振动，减少振动直接传递到车身，提升驾乘的舒适性。
