扭转试验台架结构三维设计方案

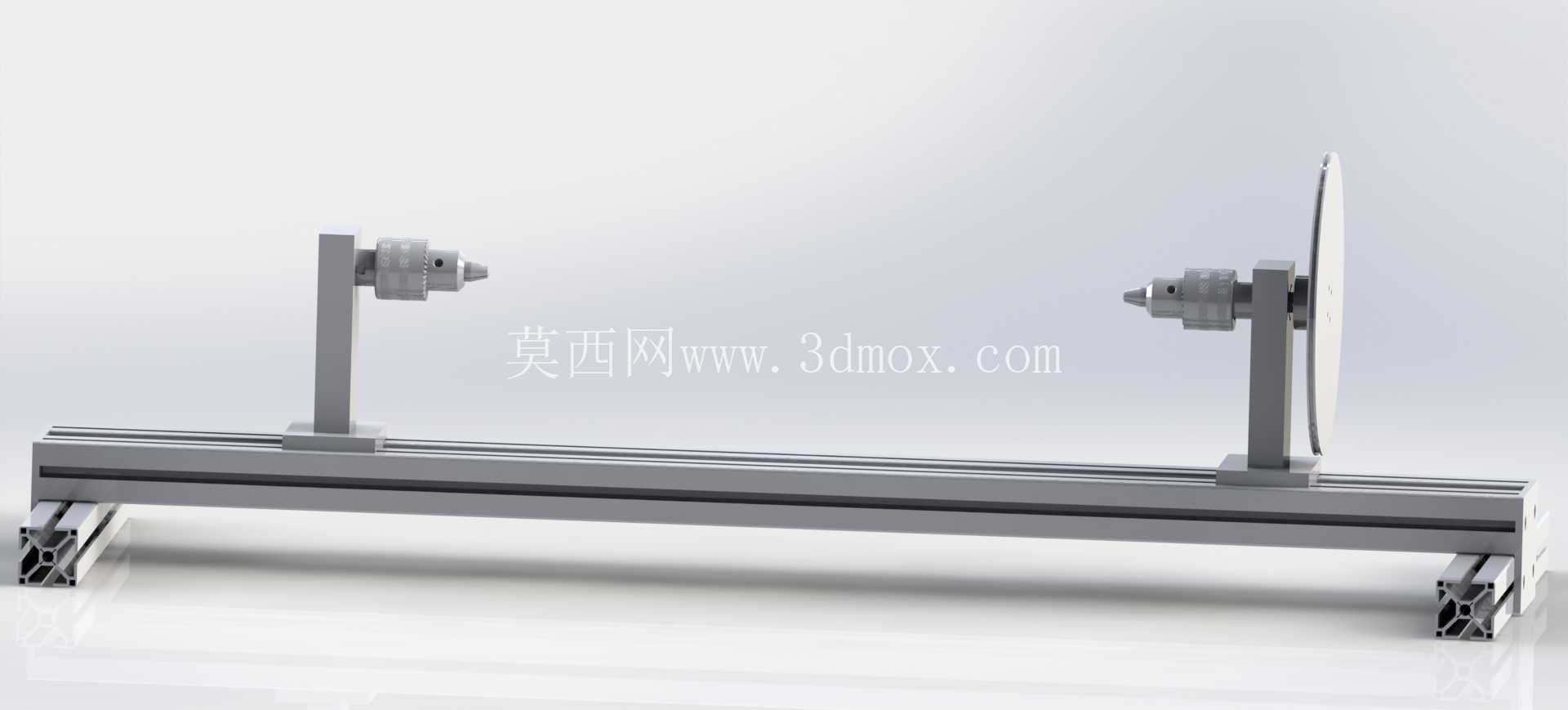

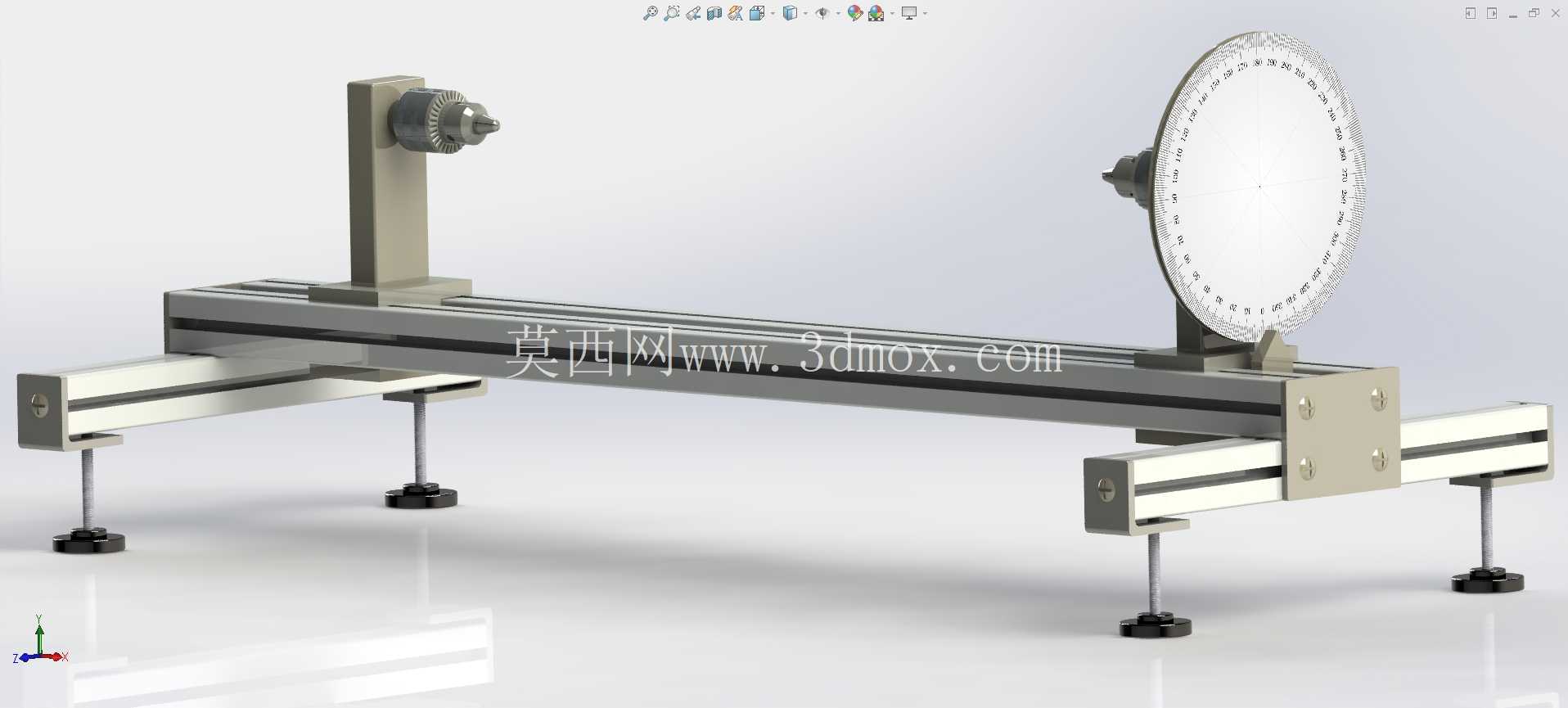

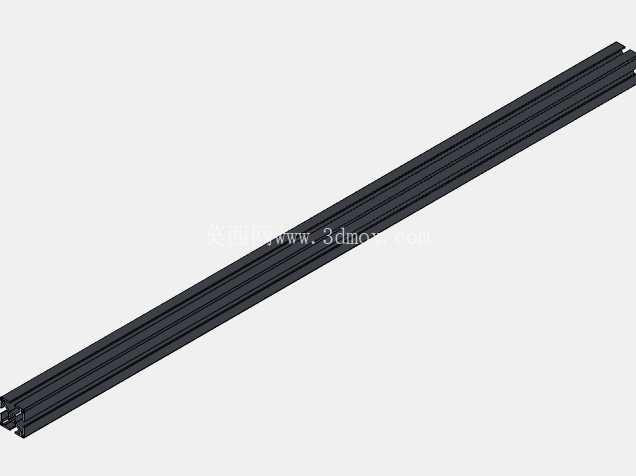

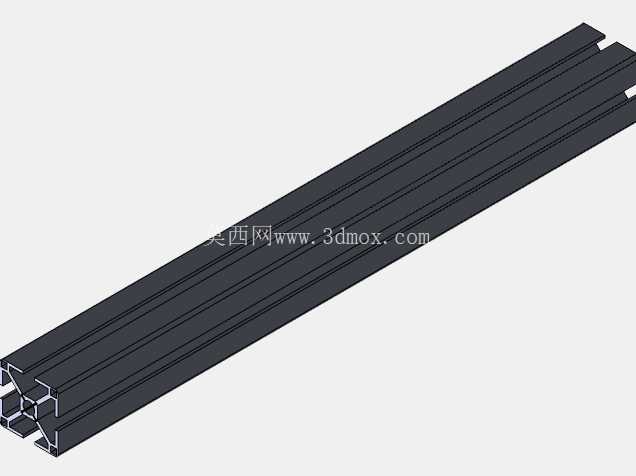

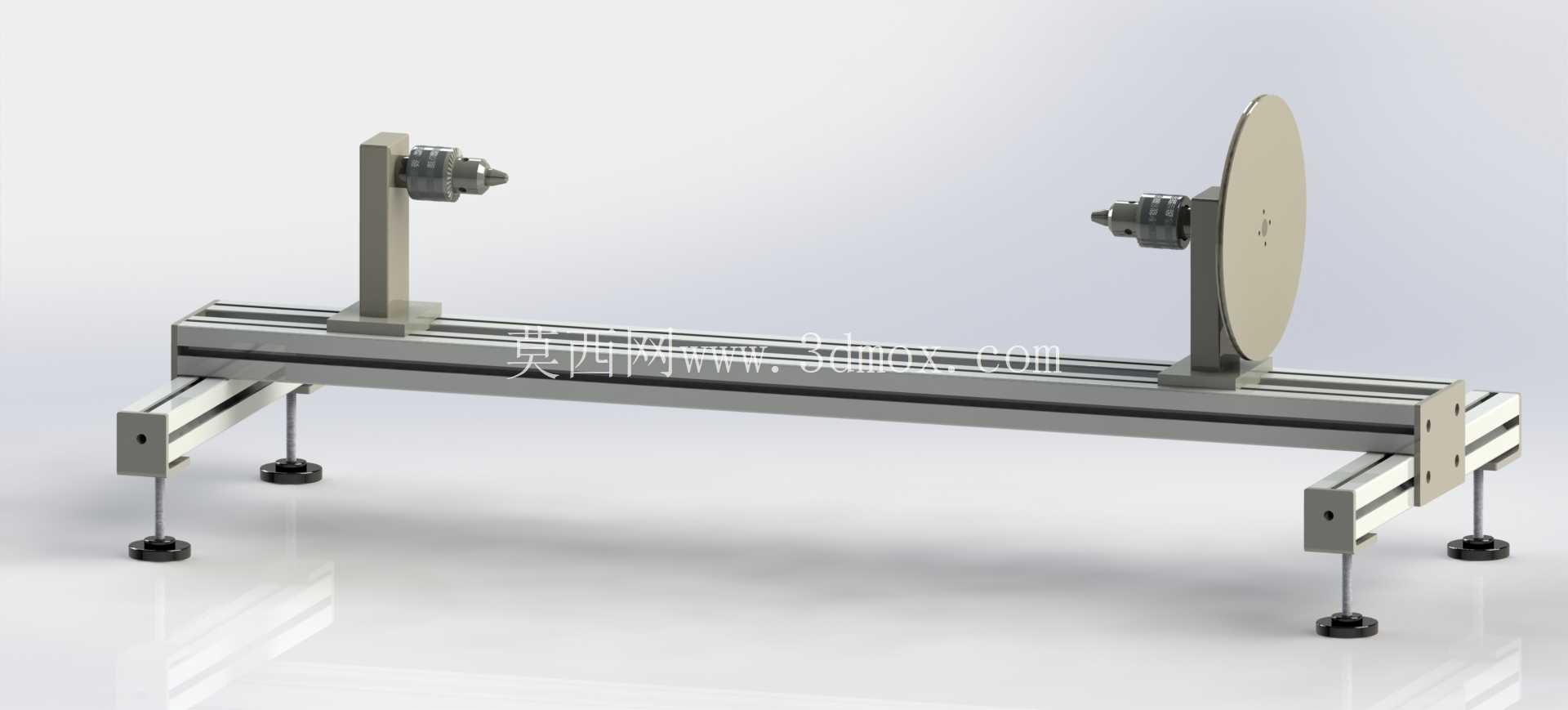

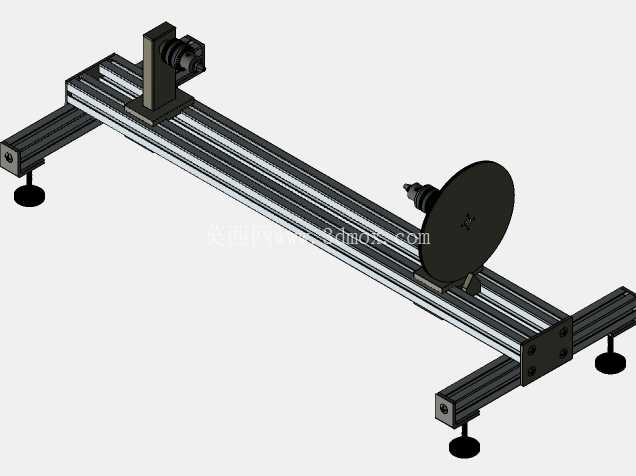

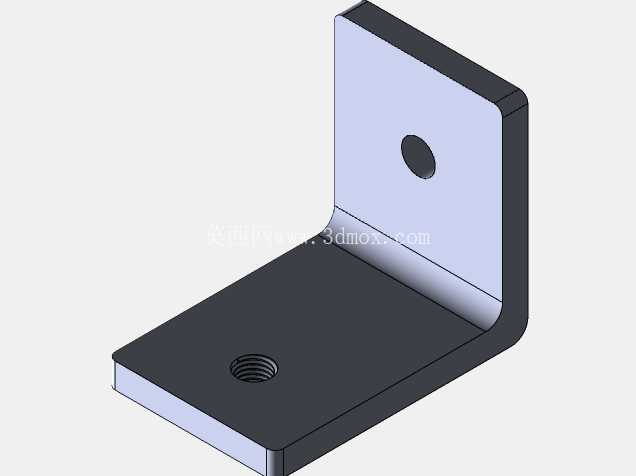

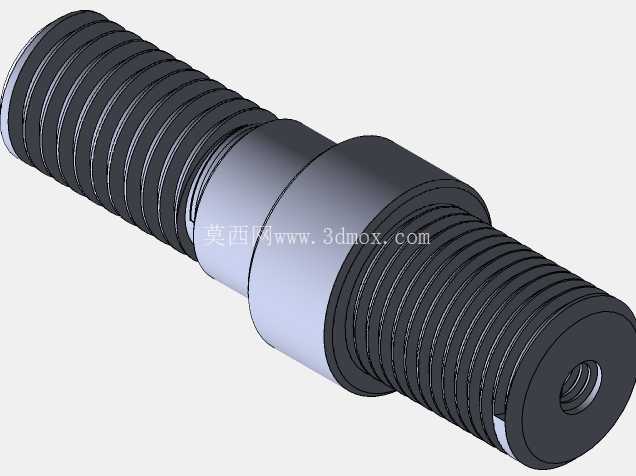

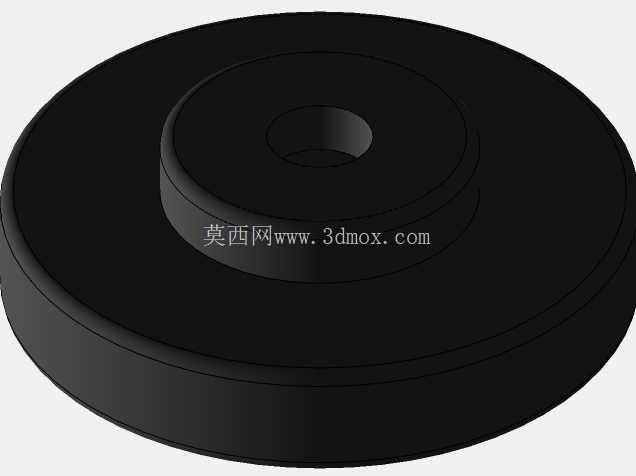

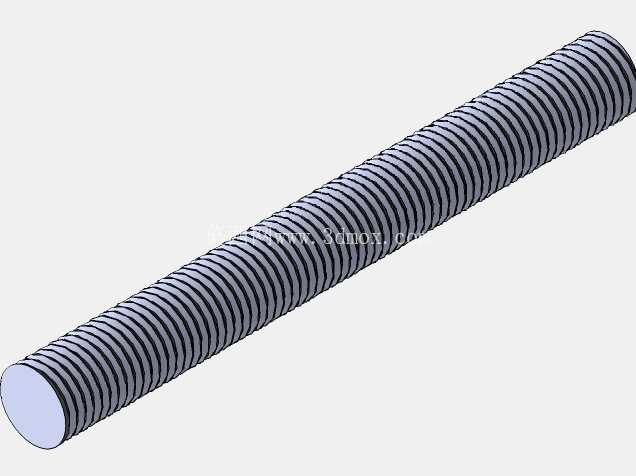

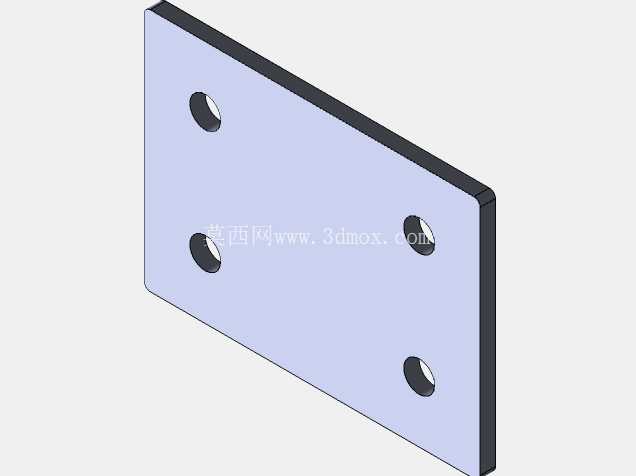

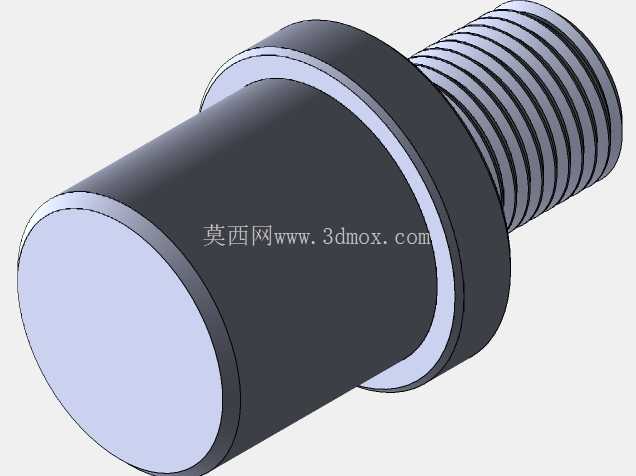

　　该扭转试验台架主要面向材料力学性能测试、小型轴类零件扭转刚度验证场景，可在实验室环境下完成金属试样、小型传动构件的扭矩-扭转角对应关系采集，为材料选型、零件结构优化提供实测数据支撑。台架整体采用卧式长跨距布局，底部支撑结构选用标准工业铝型材拼接搭建，四根可调式支撑脚分布在底座四角，每个支撑脚搭配防滑橡胶垫与调节螺纹结构，可在不平整的实验台面上完成水平度校准，避免安装面倾斜带来的测试附加弯矩，保证扭矩加载方向与试样轴线完全重合。

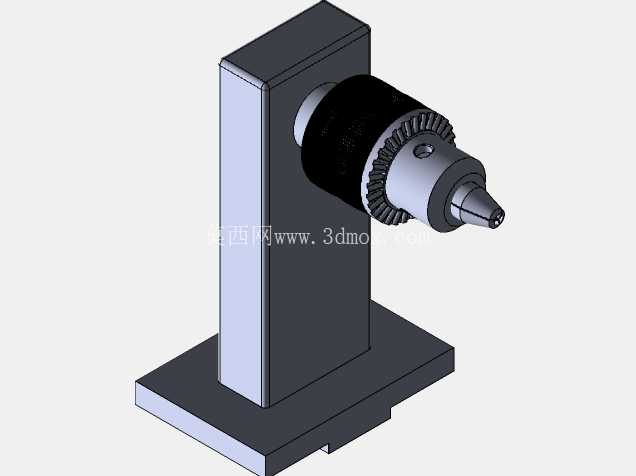

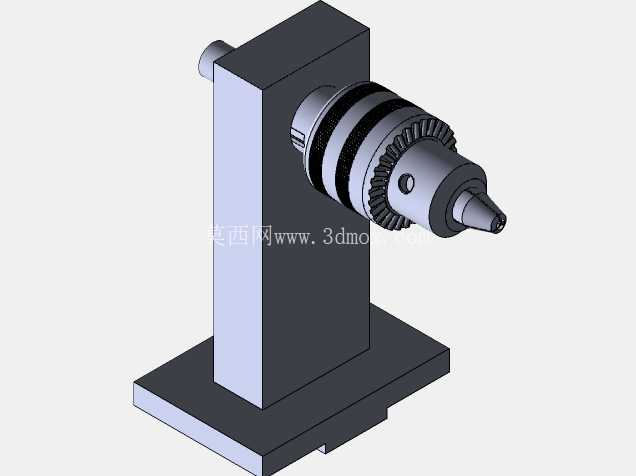

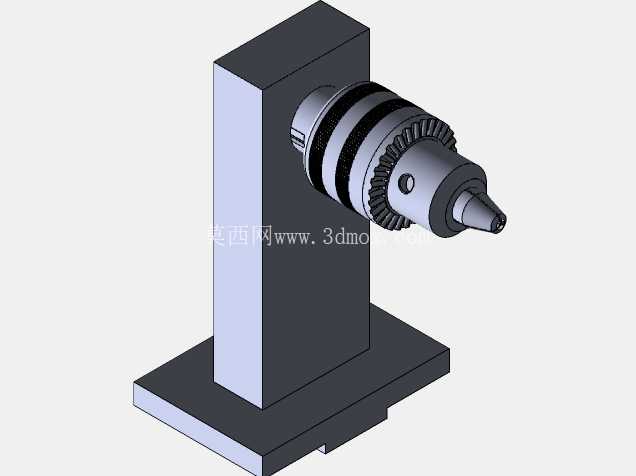

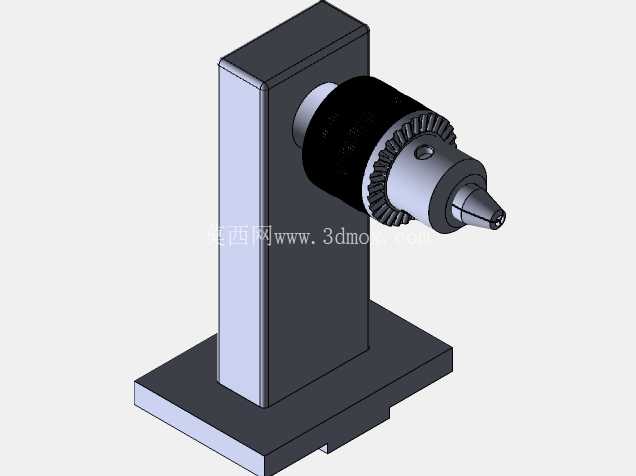

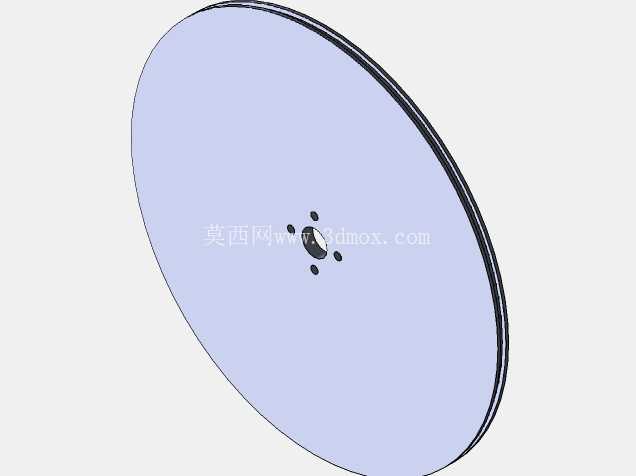

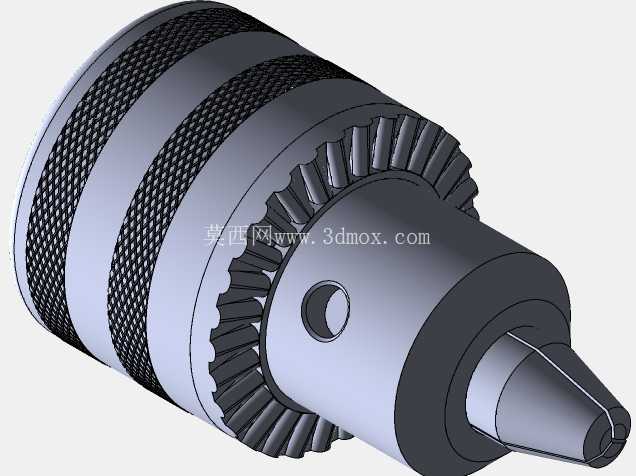

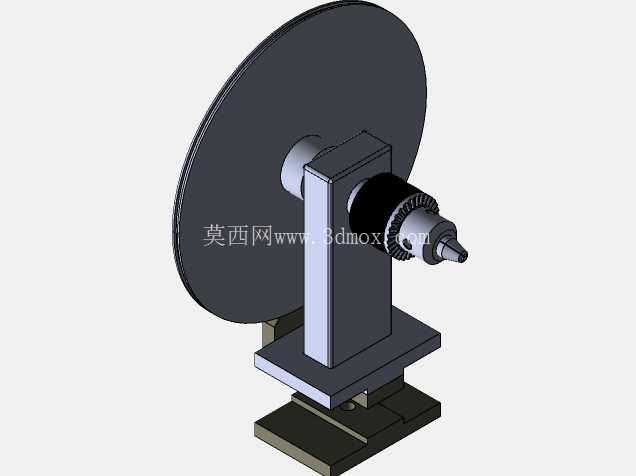

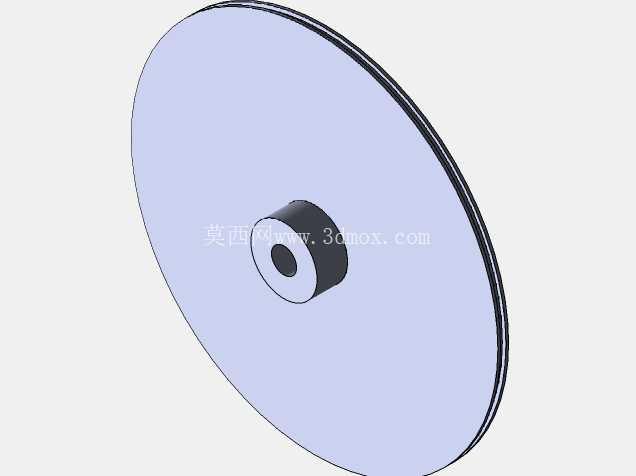

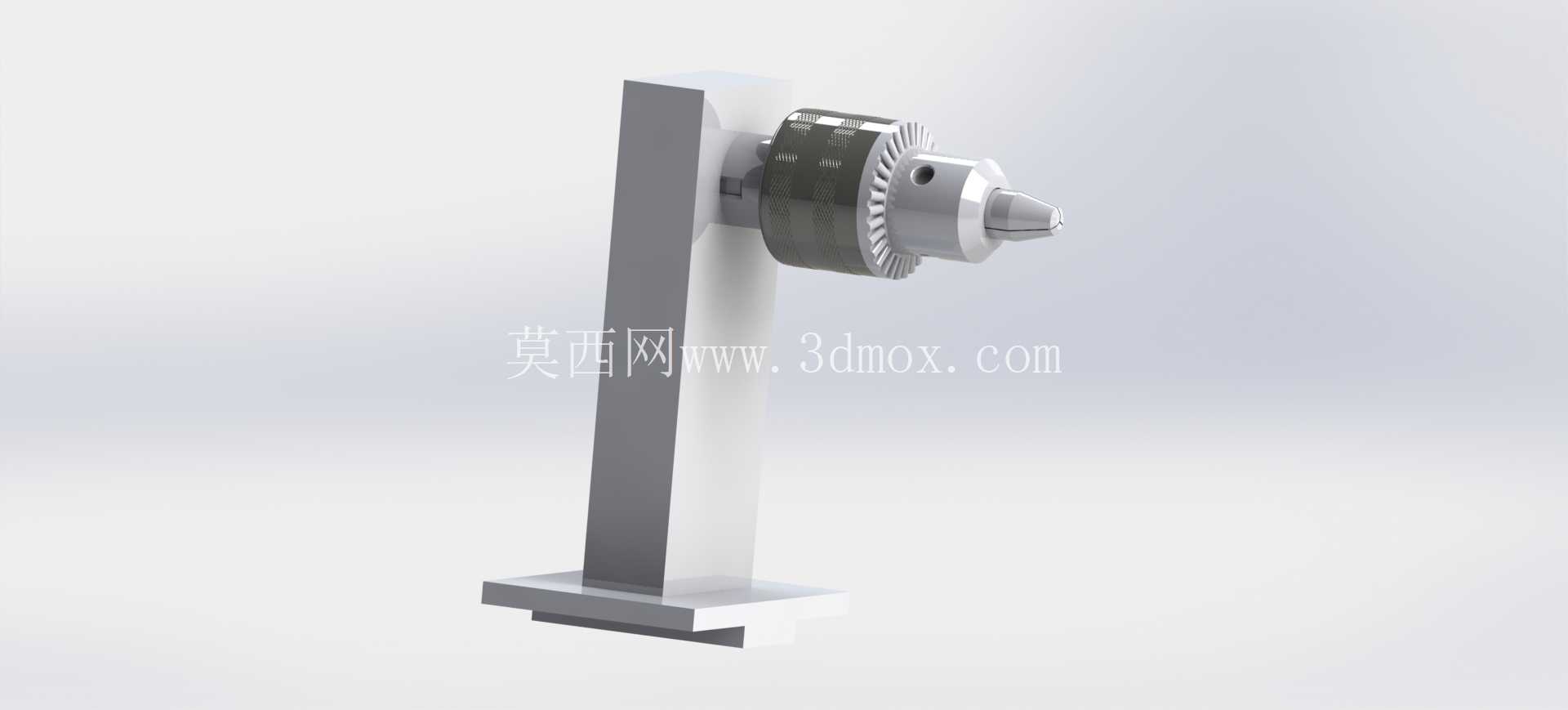

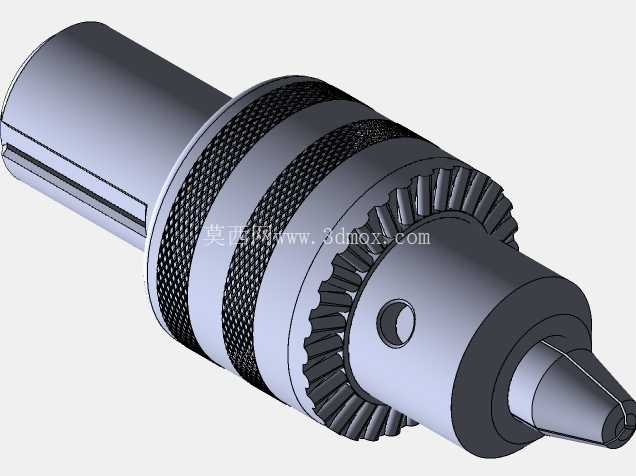

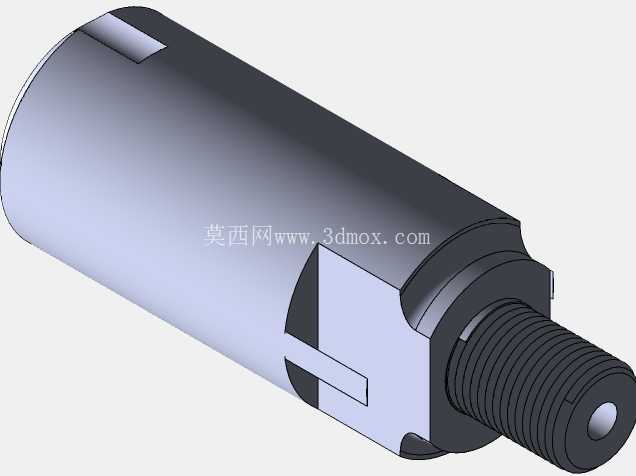

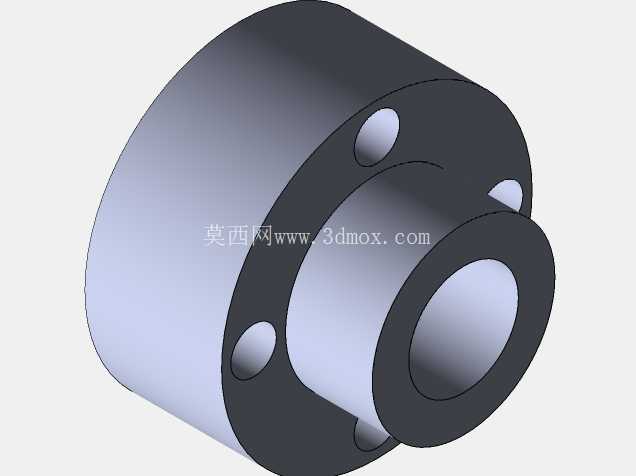

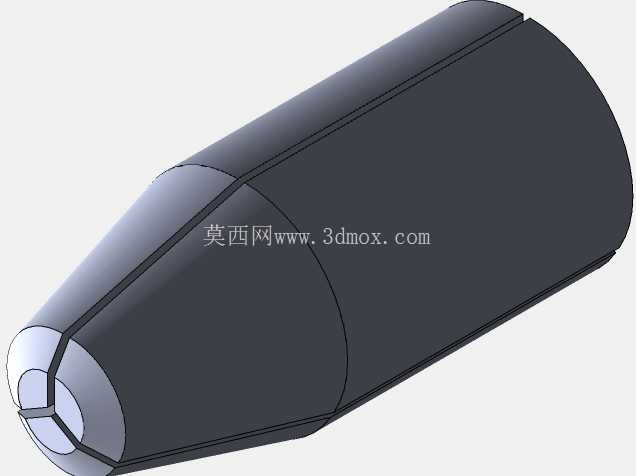

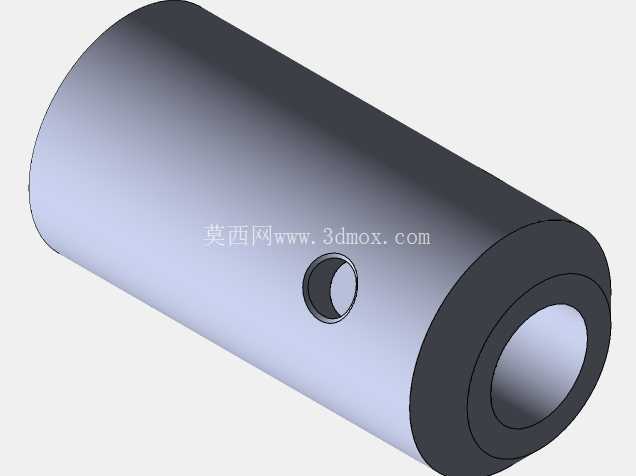

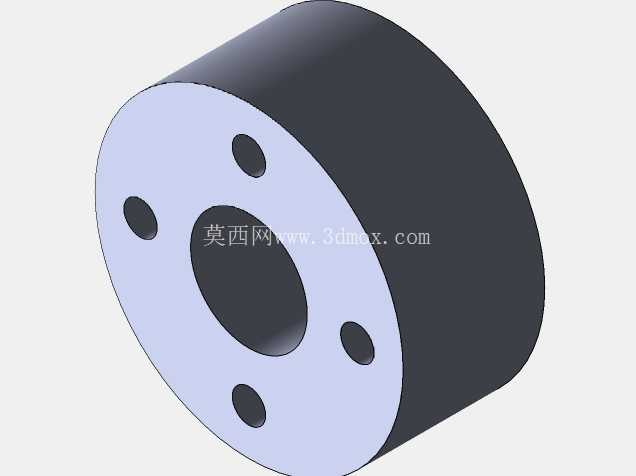

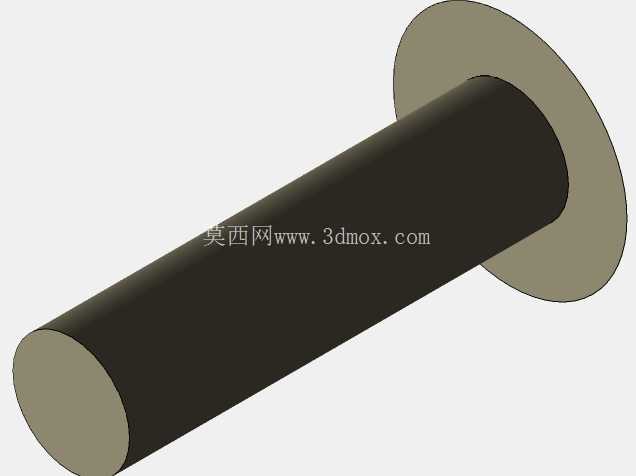

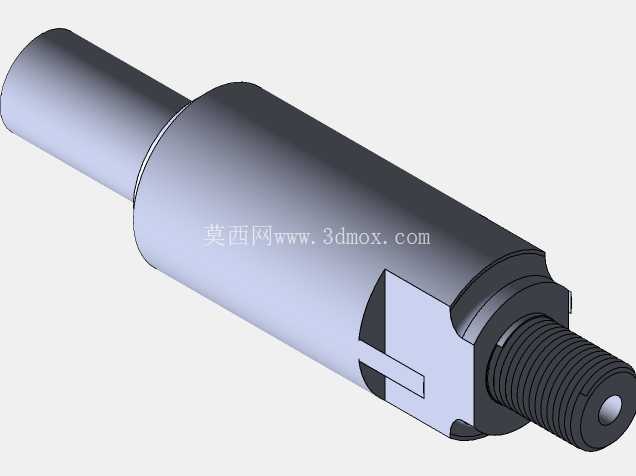

　　底座上设置双直线导轨副作为跨距调节的导向结构，两个安装支座可沿导轨滑动并通过侧面锁紧螺钉固定位置，可适配不同长度的被测试样，跨距调节范围覆盖常规小型扭转试样的装夹需求，无需额外更换转接底座即可完成多规格试样的装夹切换。其中固定端支座集成了夹头锁紧结构，采用三爪自定心夹头设计，可快速装夹不同直径的圆截面试样，夹头与支座内部的轴承座配合，保证试样装夹后转动无卡滞，同轴度误差控制在测试允许范围内；活动端支座上安装有带刻度的角度测量盘，刻度盘沿圆周均匀标注角度刻度，可直接读取试样扭转过程中的角位移数值，刻度盘与支座转轴同轴安装，避免偏心带来的读数误差。

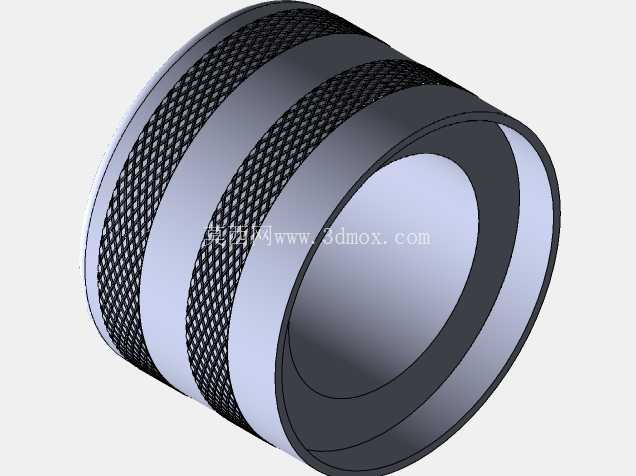

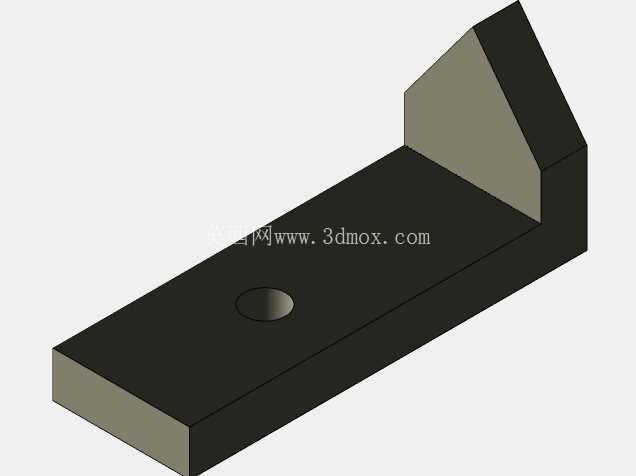

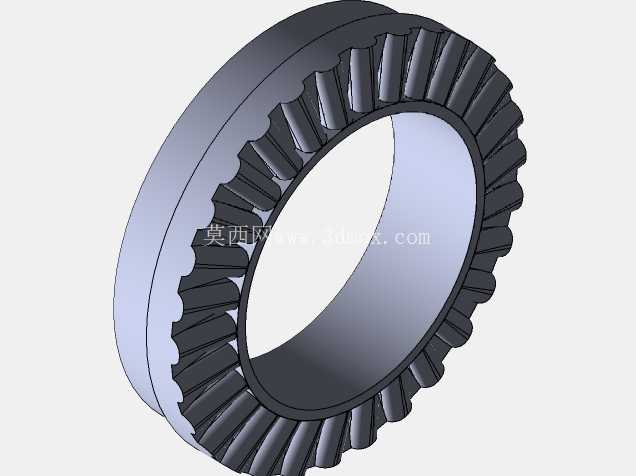

　　设计过程中优先考虑了台架的整体刚性，底座铝型材选用加厚截面规格，支座与导轨的连接部位增加了加强筋结构，避免大扭矩加载下台架自身产生形变干扰测试结果，所有转动配合部位均选用标准深沟球轴承，减小转动摩擦阻力对扭矩测试精度的影响。台架的安装边界需预留足够的操作空间，前端需留出试样装夹的操作位置，侧面预留角度盘读数空间，整体高度适配常规实验室操作台的放置高度，无需额外搭建安装基础即可直接放置使用。夹头的锁紧结构采用旋钮式设计，无需额外工具即可完成试样的装夹与拆卸，提升测试过程的操作效率，角度盘采用可拆卸式安装结构，可根据测试需求更换不同精度等级的刻度盘，适配不同精度要求的测试场景。

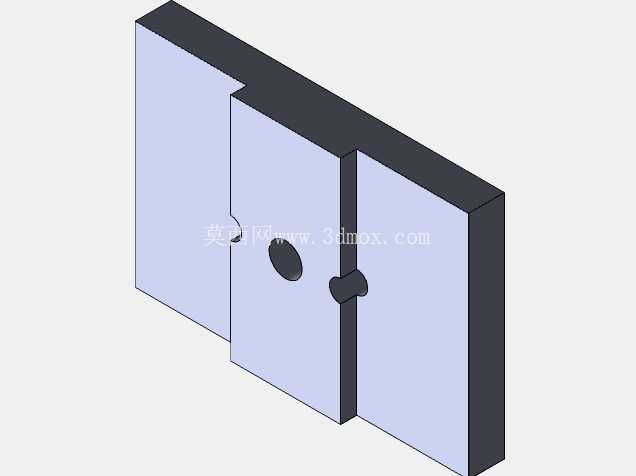

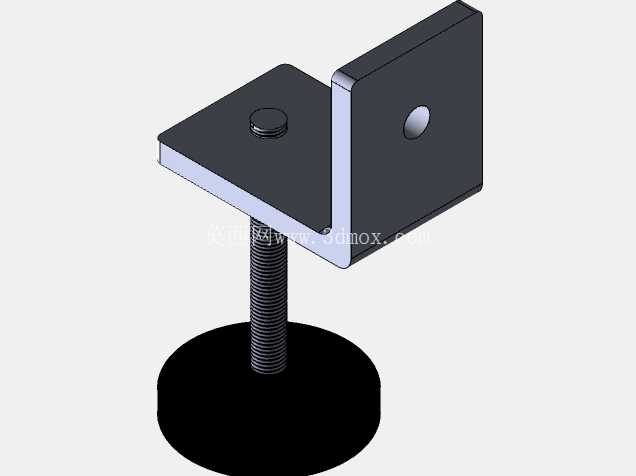

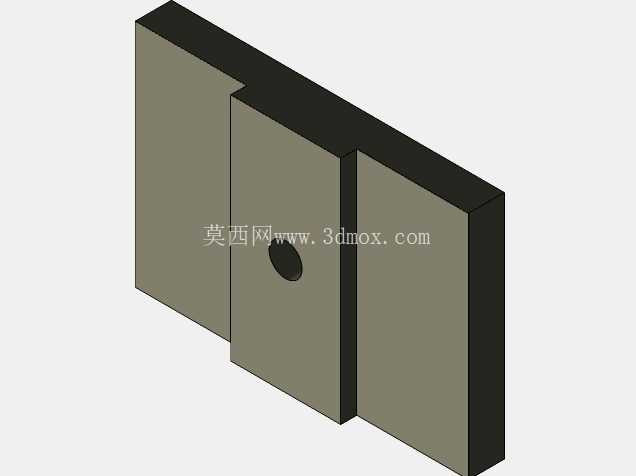

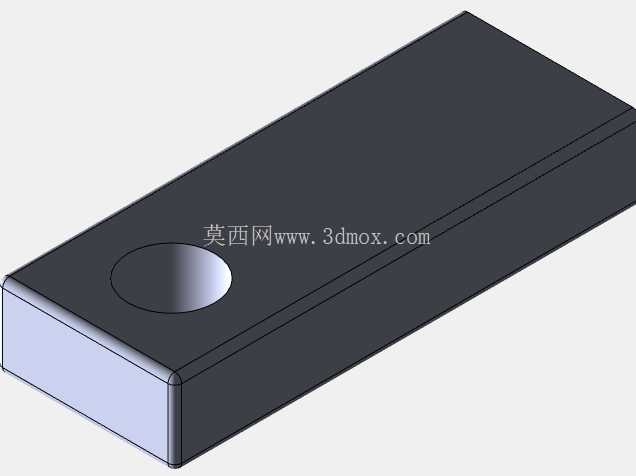

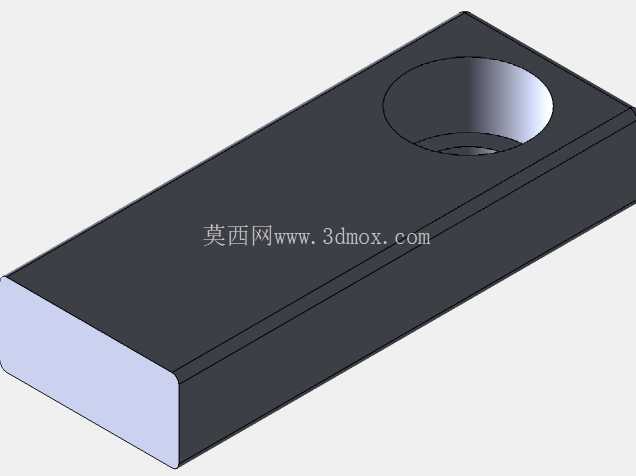

　　导轨的锁紧结构采用侧压式锁紧块，锁紧后支座不会沿导轨产生滑移，保证测试过程中跨距固定，避免试样受轴向附加力影响扭转测试结果。支撑脚的调节螺纹采用细牙螺纹设计，水平调节精度可达0.1mm每转，可快速完成台架的水平找正，调平后通过锁紧螺母固定支撑脚位置，避免测试过程中支撑脚松动产生位移。整个台架的结构无复杂传动构件，日常维护仅需定期对导轨、轴承部位加注润滑脂即可，维护成本低，适合高校材料力学实验室、小型机械加工厂的来料检验环节使用，可完成金属材料的抗扭强度、扭转屈服强度、切变模量等参数的测试工作，也可用于小型弹性元件、联轴器等传动零件的扭转刚度验证。
