手动操作式整形机刀头机械结构

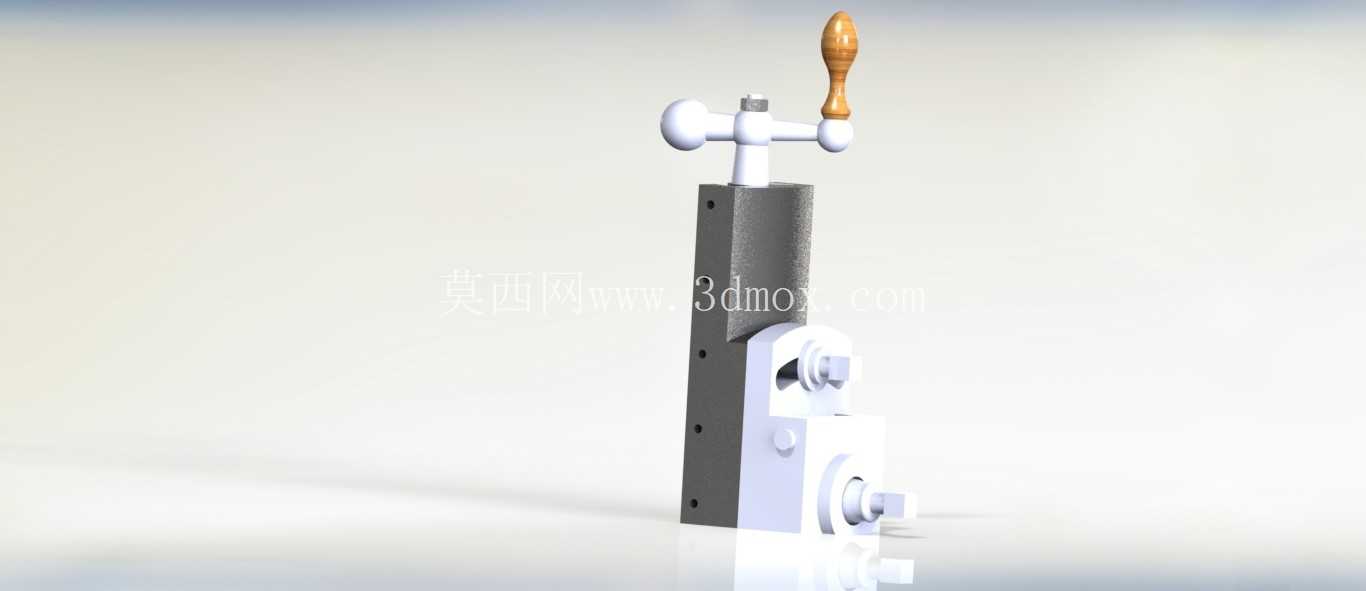

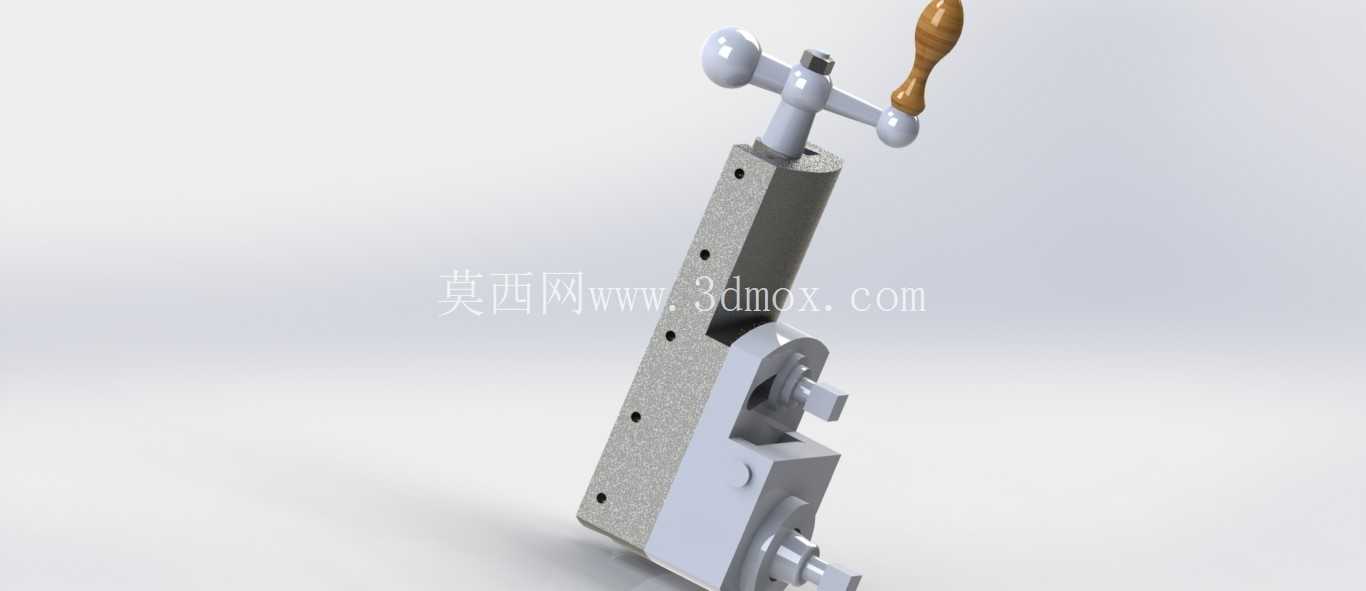

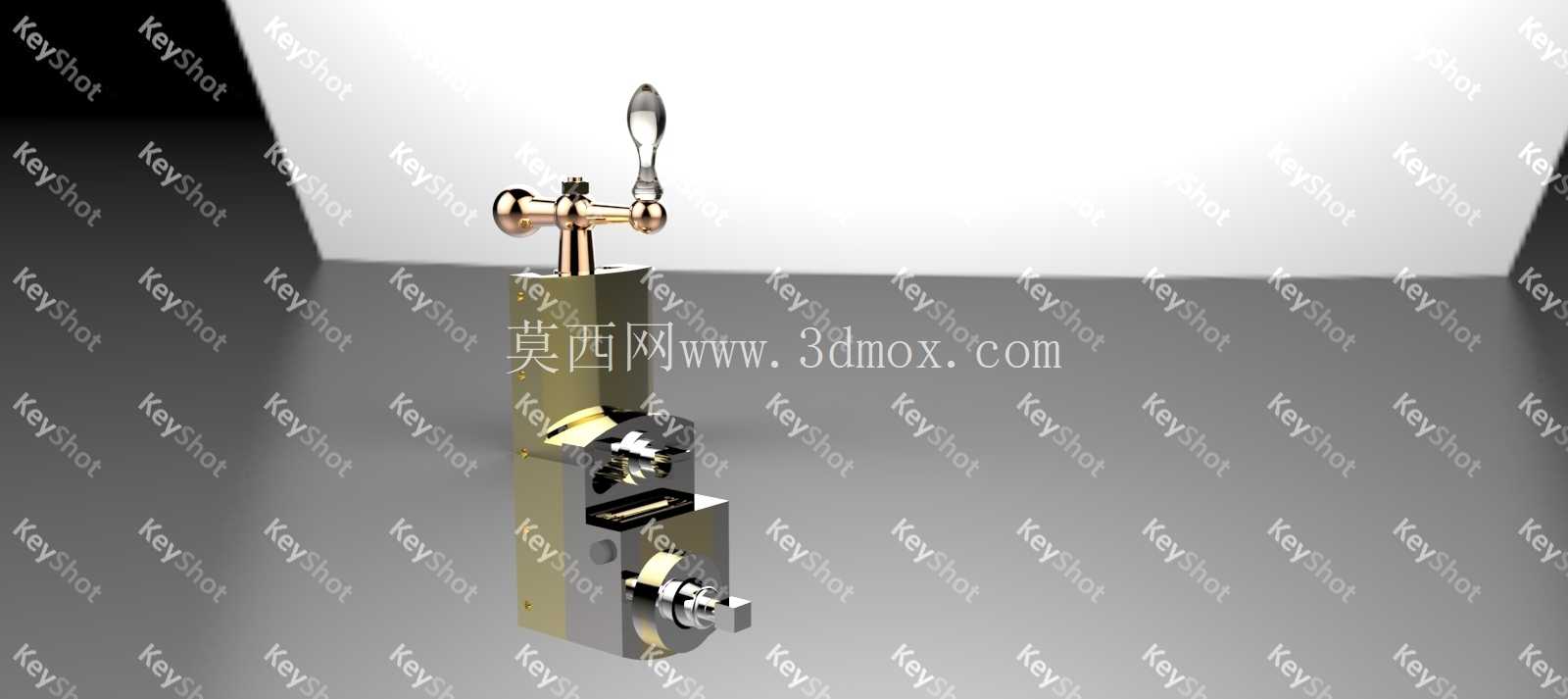

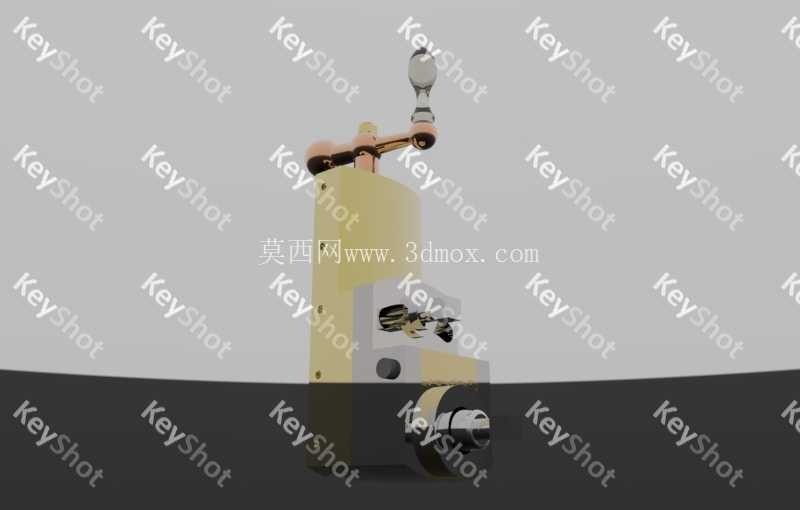

　　这款手动操作的整形机刀头结构，主要面向小型五金件、薄壁压铸件的边缘整形、飞边去除工序，常见于压铸车间的后处理工位，适配小批量多品种的工件修形需求，无需外接动力源，依靠手动操作即可完成进给与锁紧，适合没有集中气源、液压源的零散加工工位使用。从结构布局来看，整体采用立式安装的基座设计，基座主体为带安装孔的钢制立板，安装孔位沿竖直方向等距排布，可根据加工工位的高度需求调整整体安装位置，安装边界的横向宽度控制在120mm以内，纵向伸出长度不超过150mm，不会占用过多工作台面空间，适配多数小型台式整形设备的安装接口。

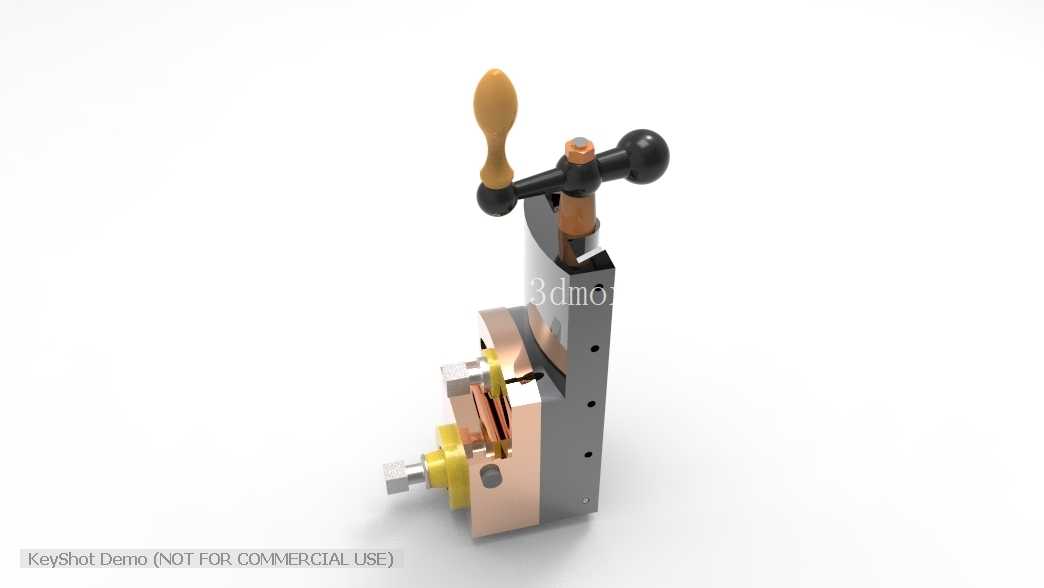

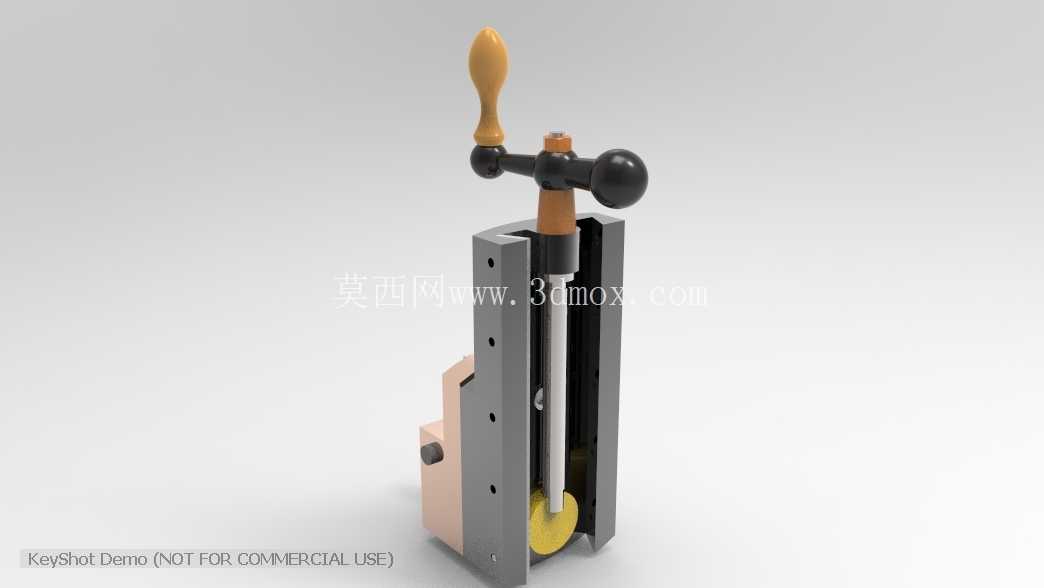

　　顶部的操作组件采用T型手摇柄加木质握柄的组合，手摇柄的球头端做了防滑处理，操作时单手握持即可完成竖直方向的进给调节，握柄的 ergonomic 弧度贴合手掌轮廓，长时间操作不易产生疲劳，手摇柄与内部的进给螺杆采用键连接，传动间隙控制在0.02mm以内，保证进给时的精度稳定性。刀头装夹部分采用分体式铜质滑块结构，滑块与基座立板之间通过矩形导轨配合，导轨面做了淬火处理，表面硬度达到HRC55以上，耐磨性能满足长期往复进给的使用需求，滑块内部预留了刀具装夹槽，可适配厚度10mm以内的整形刀片，装夹时通过侧面的紧定螺钉锁紧，换刀时无需拆解整体结构，松开螺钉即可完成刀片更换，维护便捷度较高。

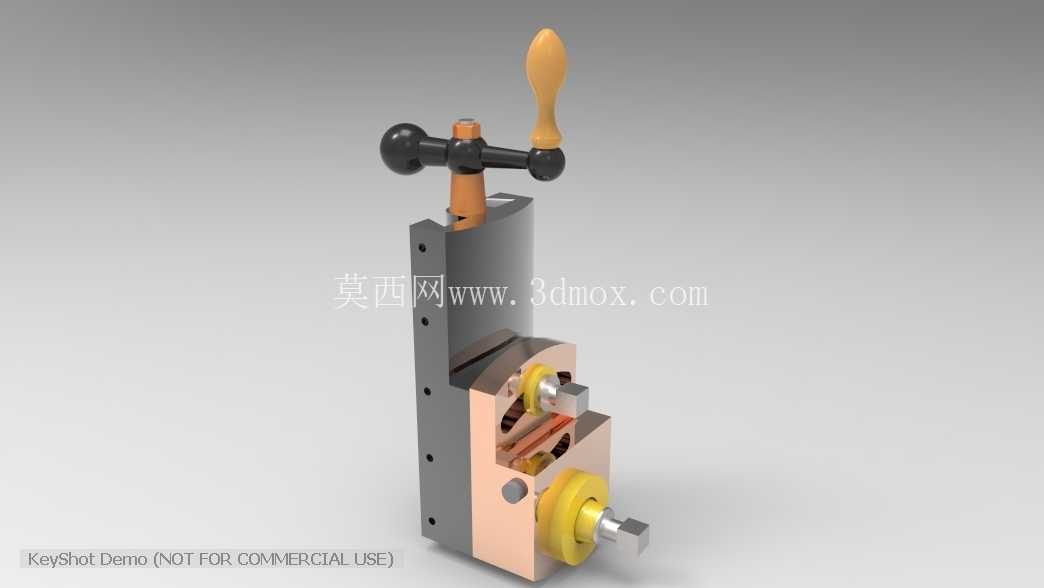

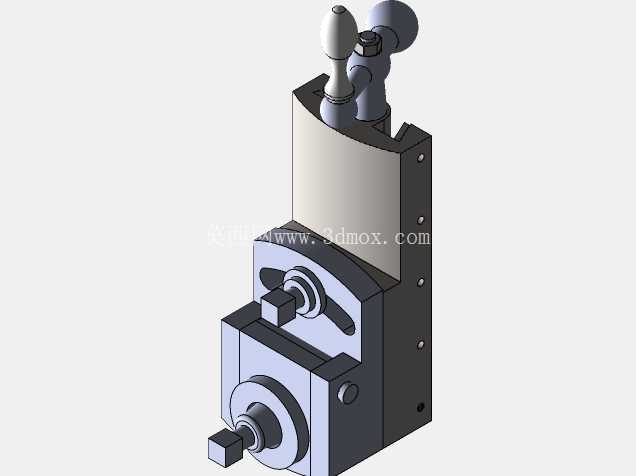

　　侧面的黄色手轮用于横向进给调节，手轮与内部的偏心调节轴连接，转动手轮时可带动刀头做小范围的横向位移，用于调整刀刃与工件的接触位置，调节行程为15mm，调节刻度盘的分度值为0.05mm，可满足整形工序的微量调整需求。结构中的锁紧机构采用楔形块锁紧设计，当竖直方向进给到位后，转动侧面的锁紧旋钮即可推动楔形块压紧导轨面，锁定进给位置，避免加工过程中刀头出现窜动，保证整形加工的尺寸一致性。从实际应用场景来看，这类手动刀头常搭配小型台式压力机、手动整形台使用，处理压铸件分型面的飞边、浇口残留，或是小型钣金件的边缘校形，相比全自动整形设备，它的投入成本更低，操作门槛低，新员工经过简单培训即可上手，适合产能不高的小型加工车间使用。

　　设计过程中充分考虑了操作的便捷性，所有操作手柄、手轮都布置在操作人员容易触及的位置，操作时无需大幅度改变手臂姿势，符合人机工程学要求；各运动部件之间都预留了润滑脂注油孔，日常维护时只需定期加注润滑脂即可保证运动顺畅，无需复杂的保养流程。结构中的连接件都采用标准件，紧定螺钉、安装螺栓都选用国标通用规格，后期更换配件时无需定制，可直接从五金市场采购，降低了后期的维护成本。刀头的伸出长度可根据加工需求调整，最大伸出长度为40mm，可适配不同高度的工件加工需求，当加工较厚工件时，可将刀头向上调整，避免刀座与工件发生干涉。整体结构没有复杂的传动组件，拆解装配难度低，当内部导轨、滑块出现磨损时，只需拆解对应部件更换磨损件即可，无需整体报废，设备的全生命周期使用成本更低。在加工精度方面，导轨配合面的平面度公差控制在0.01mm以内，进给方向的直线度公差为0.02mm/100mm，可保证整形后工件的边缘平面度满足一般压铸件的后处理要求，整形后的飞边残留量不超过0.1mm，无需后续额外的打磨工序。
