喷泉安装用圆形胶合板承压模板结构设计

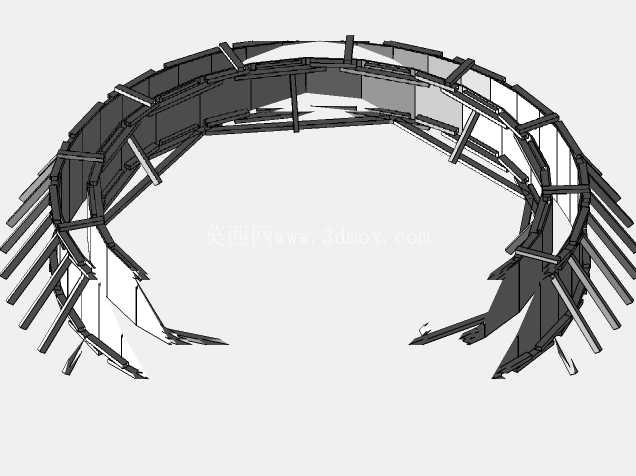

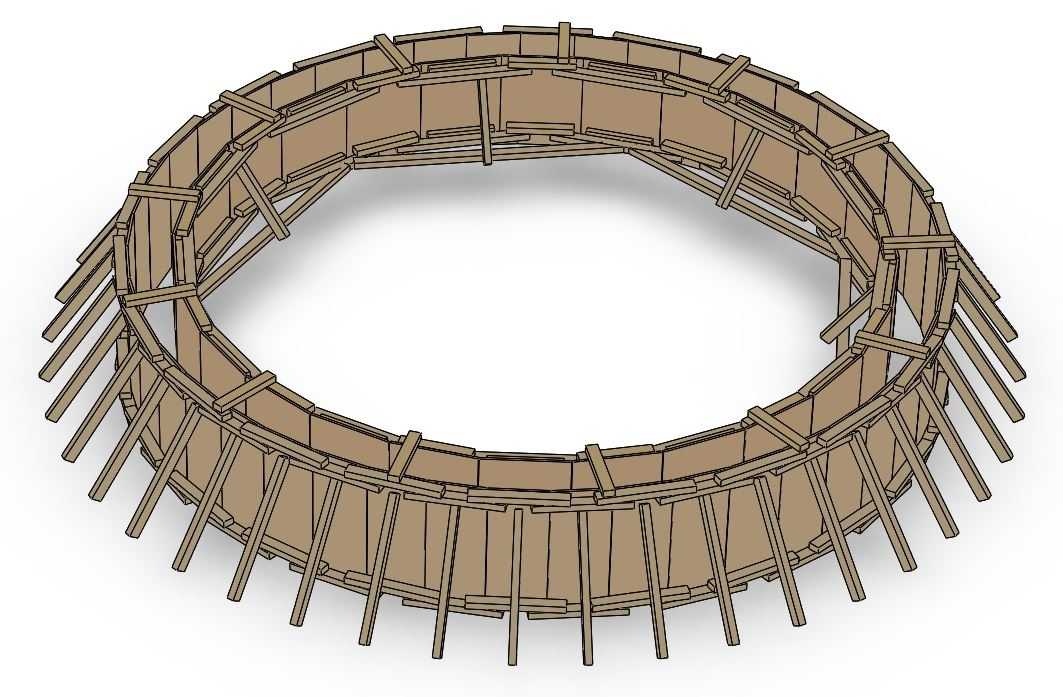

　　在户外水景喷泉的现场施工环节，基层环形安装面的成型精度直接决定后续喷泉管路排布、喷头安装的同轴度误差，传统木模拼接往往存在接缝错边、圆弧度偏差大、承压后局部变形的问题，这套圆形胶合板模板正是针对这类现场施工痛点开发的专用成型工装。从结构组成来看，整套模板采用内外双层环形围板作为主体受力框架，围板选用多层胶合板裁切成型，相比整板弯制的工艺，分块裁切的围板能更好适配大直径圆弧的曲率要求，避免板材弯制过程中出现的层间开裂、回弹变形问题。围板外侧沿周向均匀排布竖向支撑肋条，肋条同样采用胶合板裁切的条料，通过气钉与内外层围板固定，每道支撑肋的下端延伸至围板底部以下，直接抵在施工基面的硬化层上，将混凝土浇筑时的侧压力均匀传递到基面，避免围板受侧压出现外鼓变形。相邻竖向肋条之间还增设了横向连接档，沿围板周向分段固定，把分散的竖向肋连成整体受力体系，哪怕浇筑过程中出现局部振捣冲击力偏大的情况，也不会出现单根肋条移位、围板局部失稳的问题。

　　设计时首先明确的是安装边界尺寸，模板成型的环形结构内径适配喷泉中心预留的设备检修区尺寸，外径对应喷泉环形水景区的外沿边界，壁厚尺寸匹配喷泉基层混凝土的浇筑厚度，模板支设完成后，内侧围板圈定的区域可预留为后期喷泉泵组、管线的检修空间，外侧围板与内侧围板之间的环形空腔即为混凝土浇筑区域，浇筑完成拆模后就能得到尺寸精准的环形安装基层，无需额外进行圆弧修边作业。从实际施工的使用场景来看，这类胶合板模板相比钢模板重量更轻，现场不需要起重设备配合，两到三名施工人员就能完成支设、调整、固定的全流程，尤其适合市政广场、小区景观这类场地受限、大型设备进场不便的喷泉施工场景。模板的分块设计也兼顾了拆模便利性，浇筑完成混凝土达到初凝强度后，可先拆除横向连接档，再逐块取下竖向肋条，最后拆分内外层围板，不会出现模板卡嵌在混凝土里难以拆除的问题，拆下的板材如果没有明显破损，还能在后续同规格的喷泉项目中重复周转使用，降低施工耗材成本。设计过程中特意对围板的拼接缝做了错位处理，内外层围板的拼接位置相互错开，避免出现通缝导致浇筑时漏浆，每块围板的裁切尺寸都经过曲率校核，拼接完成后整圈的圆弧度误差控制在施工允许范围内，不会出现局部凹凸导致的成型面缺陷。

　　竖向支撑肋的排布间距经过受力验算，间距过小会增加材料用量、提升支设工作量，间距过大则会导致两肋之间的围板受侧压变形，最终确定的间距既能满足混凝土浇筑侧压力的受力要求，也能控制整体材料消耗。在支设作业时，施工人员可先在硬化基面上放出环形结构的内外边线，先逐块拼接内侧围板，临时固定后再沿周向固定内侧的竖向支撑肋，调整好内侧围板的圆度后再拼接外侧围板，固定外侧竖向肋，最后安装横向连接档将内外侧的支撑体系连成整体，支设完成后只需校验整圈模板的标高、圆度以及壁厚均匀性，就能进入后续的钢筋绑扎、混凝土浇筑工序。

　　相比传统的现场零散支模方式，这套预制化分块的胶合板模板能大幅减少现场支模的调整时间，降低对施工人员木工技能的要求，哪怕是经验不足的施工人员，按照编号逐块拼接也能支设出精度合格的环形模板，有效减少现场施工的人为误差。另外，胶合板材质的模板与混凝土的接触面不会出现钢模板容易产生的粘模问题，拆模后混凝土表面光洁度更好，不需要额外进行大量的表面修补作业，能缩短后续基层处理的工期。针对喷泉施工中经常遇到的基层标高略有偏差的情况，支撑肋下端可根据现场实际标高做局部裁切调整，保证围板上口的水平度一致，避免浇筑完成后环形基层出现顶面倾斜的问题，影响后续喷头的安装水平度。
