带安装支座的重载输送滚轮组件结构

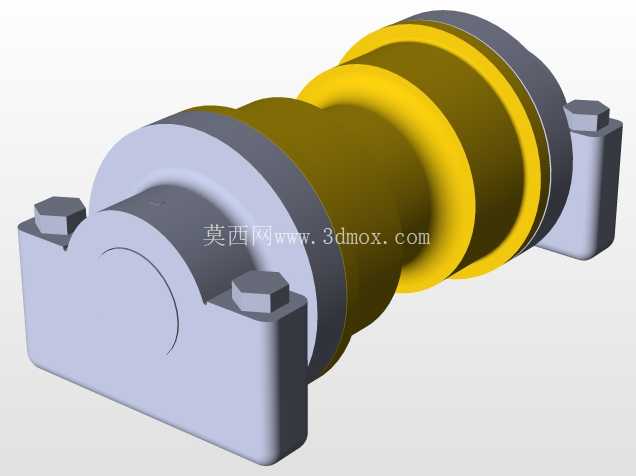

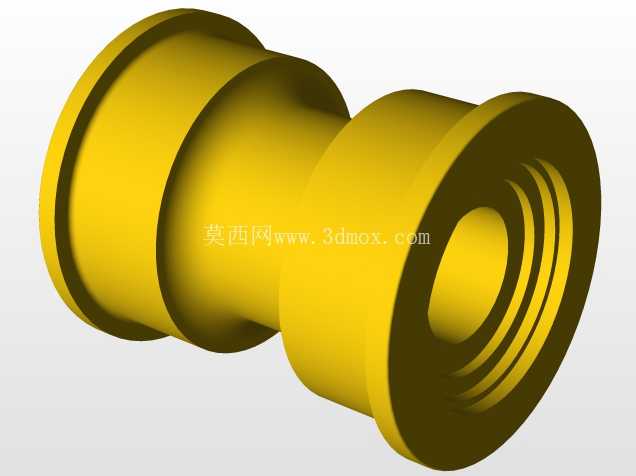

　　在连续化生产的输送线、压铸工序工件转运、重型物料平移工位中，这类带一体式安装支座的滚轮组件是承担载荷传递、导向移动的核心执行部件，区别于无安装基准的裸滚轮结构，该组件直接集成了两侧的安装固定座，省去了现场额外加工适配支座的工序，能直接通过螺栓锁紧在设备机架的预设安装面上，大幅缩短产线装配的调试周期。从实际工况适配来看，这类滚轮常应用在压铸模具的抽芯机构滑动导向、重型板式输送线的辊道支撑、仓储重载货架的移动导向、大型工装夹具的平移导向场景中，轮体采用多段阶梯式的型面设计，中间大直径段为主要承载接触面，两侧的凸缘结构可对移动的工件或者配套轨道起到侧向限位作用，避免移动过程中出现脱轨、偏载的问题，轮体与两侧支座之间内置了转动支撑结构，可承受径向重载的同时，抵消部分工况下产生的轴向窜动力，保证转动过程的平顺性，不会出现卡滞、晃动的异常情况。

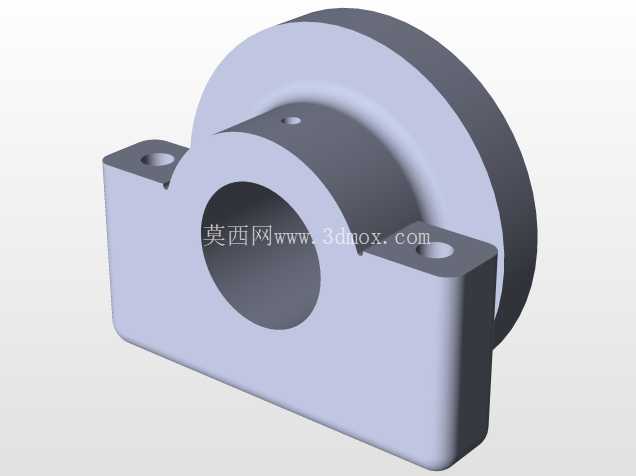

　　设计阶段首先要匹配安装边界的尺寸约束，两侧支座的安装孔中心距、支座底面的平面度、螺栓过孔的直径都要适配常用型材机架或者模具模板的安装标准，支座采用一体式的块状结构，在螺栓锁紧位置做了局部加厚处理，避免长期受载后出现支座开裂、安装孔变形的问题；轮体的型面设计要匹配配套的接触面，如果是适配轨道使用，轮面的弧度要和轨道顶面的弧度做吻合设计，增大接触面积降低局部压应力，如果是直接支撑工件，轮面要做适当的粗糙度处理，既保证转动灵活，又避免工件表面被划伤。

　　从安装维护的角度来说，该组件的转动副做了免额外润滑的适配设计，日常使用中不需要频繁拆解加注润滑脂，两侧的密封结构可以阻挡压铸场景下的金属碎屑、车间内的粉尘进入转动配合面，延长组件的整体使用寿命，在出现磨损需要更换时，只需要拆卸两侧支座的固定螺栓即可整体拆下替换，不需要拆解周边的其他设备结构，大幅降低运维的时间成本。在结构细节处理上，轮体与支座的衔接位置预留了足够的间隙，避免热胀冷缩或者加工误差导致轮体转动时与支座发生摩擦，支座的边角位置做了倒角处理，既避免装配时划伤操作人员，也能减少应力集中的问题，螺栓头的沉台设计可以保证螺栓锁紧后头部不突出支座表面，不会和周边移动的部件发生干涉。

　　这类滚轮组件的载荷适配范围覆盖从轻载的工件导向到数吨级的重型物料支撑，可根据实际工况的载荷大小调整轮体的直径、支座的壁厚以及内部转动支撑的规格，不需要大幅改动整体的安装尺寸，就能适配不同负载等级的使用需求，在非标自动化设备、模具配套结构、物流输送装备的设计中，这类集成式滚轮组件可以直接作为标准件选型使用，减少设计人员重复绘制基础零件的工作量，也能降低后续加工采购的成本，因为结构形式成熟，加工工艺性好，不管是采用金属切削加工还是铸造成型后精加工，都能稳定保证尺寸精度，批量生产时的一致性容易控制，不会出现同批次产品安装尺寸偏差过大无法适配的问题。在实际选型应用时，需要先确认安装面的平面度误差不超过0.1mm，避免安装后支座出现变形导致轮体卡滞，固定螺栓的锁紧力矩要符合对应规格螺栓的力矩要求，不能过紧导致支座变形，也不能过松导致运行过程中组件移位，轮面的接触载荷要控制在设计允许的范围内，避免长期超载运行导致轮体变形或者转动支撑提前失效。
