暖通空调分叉管道气流流动仿真分析

　　在商用建筑暖通系统、工业洁净厂房通风管网、数据中心冷却送风系统的设计环节中，分叉管道的气流分配均匀性直接决定末端送风效率、系统运行能耗以及各支路的风量匹配精度，不少项目在后期调试阶段出现支路风量偏差过大、局部压损超标、风口送风不均的问题，根源都在前期设计阶段未对管道内部流场做精准预判，仅依靠经验公式估算压损与分流比例，很容易忽略弯头扰流、截面突变带来的局部涡流影响。本次针对L型分叉通风管道开展的流场仿真分析，核心是还原管道内部空气从单入口进入、经过90度弯头转向后分流至两个平行出口的完整流动过程，为管网支路的管径匹配、导流片设置、风速选型提供量化的参考依据。

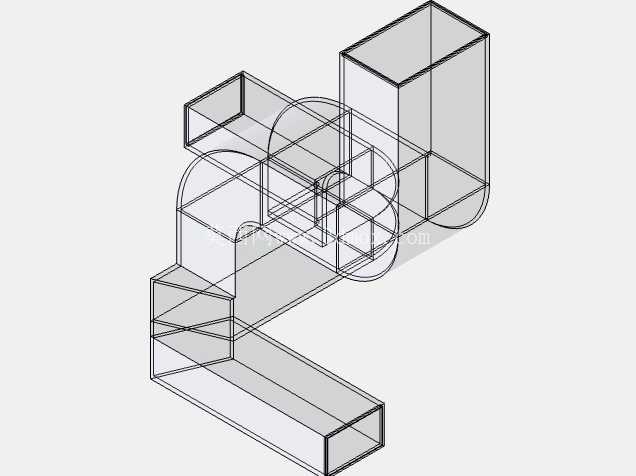

　　从管道的结构边界来看，本次分析的管道主体采用等截面矩形风道结构，入口段为竖直向上的直段，经过90度平滑弯头转向后进入水平主风道，在水平段中部设置等截面分叉结构，将主风道气流分为两个流向相反的水平支路段，各段连接处均采用圆角过渡，避免直角连接带来的突扩突缩压损，管道的壁厚按照常规通风管道的通用设计取值，安装时可根据现场吊装空间调整支路段的延伸长度，入口端需对接送风主管路，两个出口端分别对接不同区域的送风支管，整体安装边界需预留弯头处的检修操作空间，避免紧贴梁体或其他管线遮挡风道连接法兰。

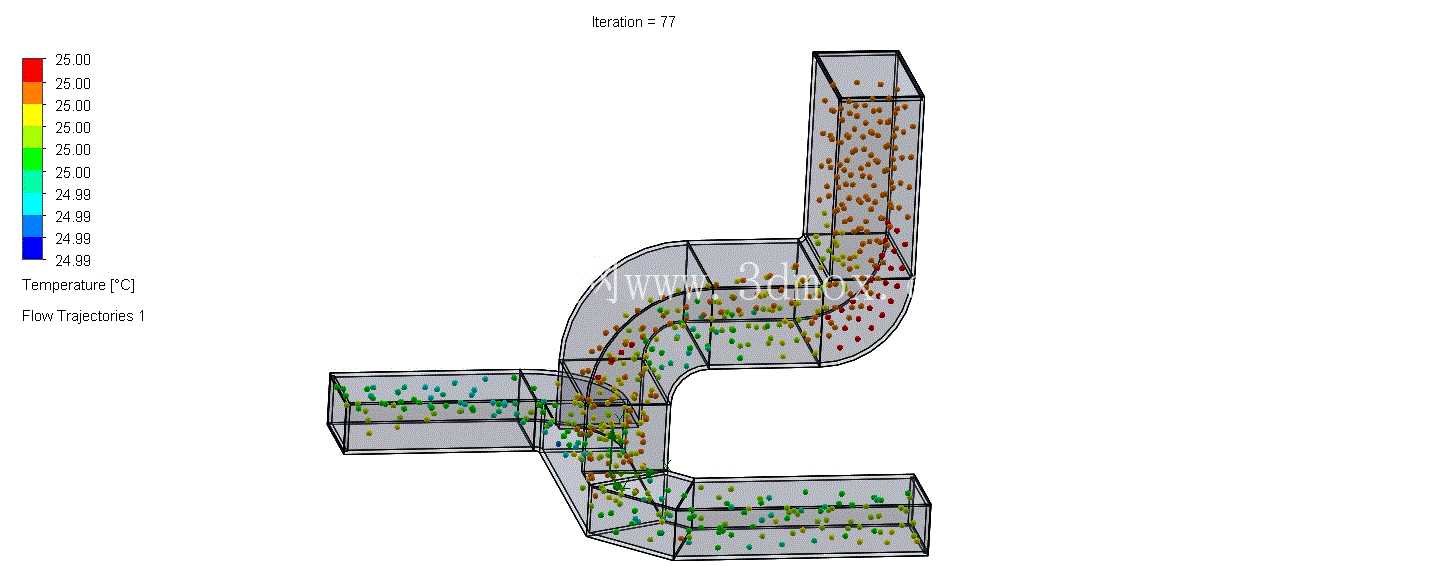

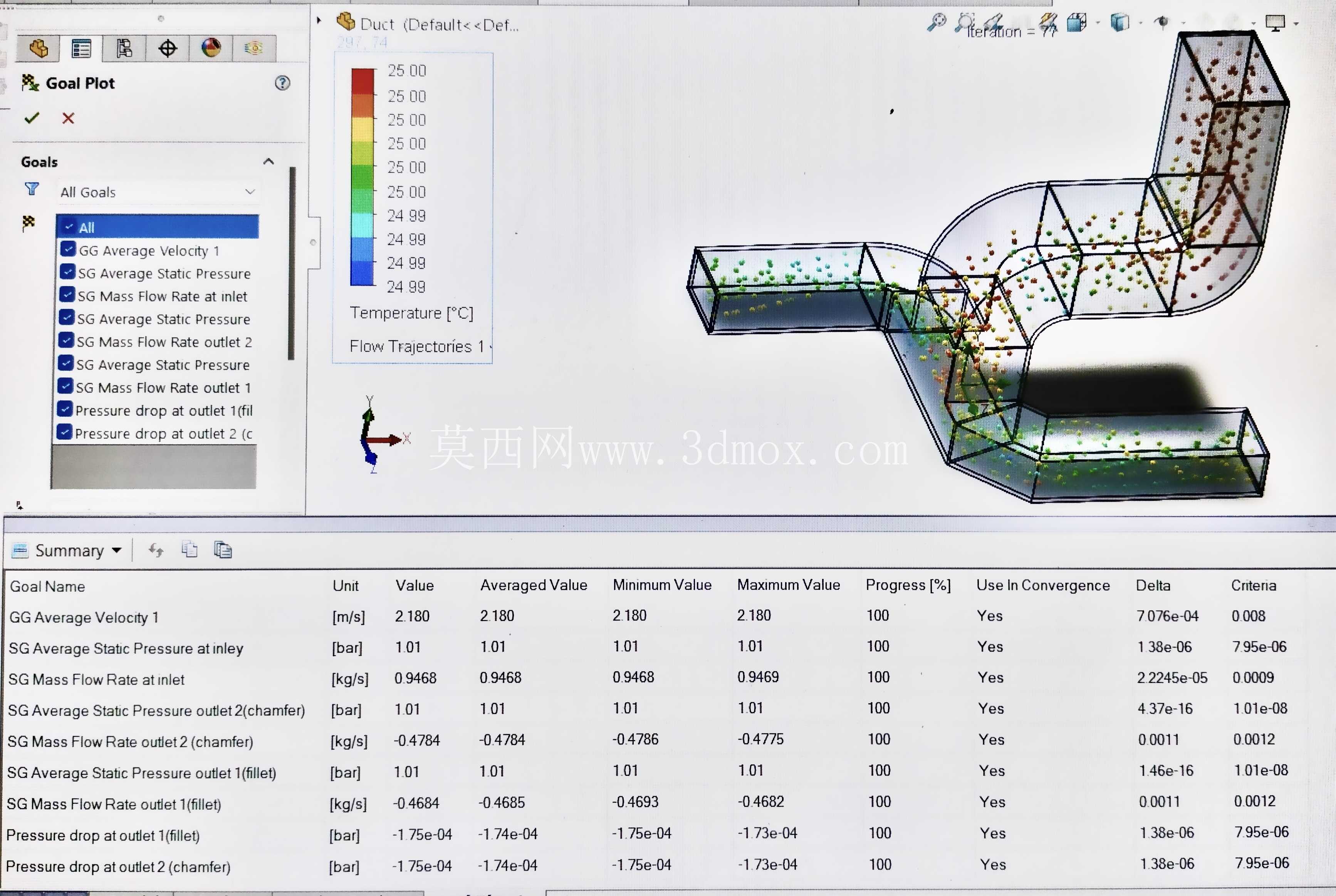

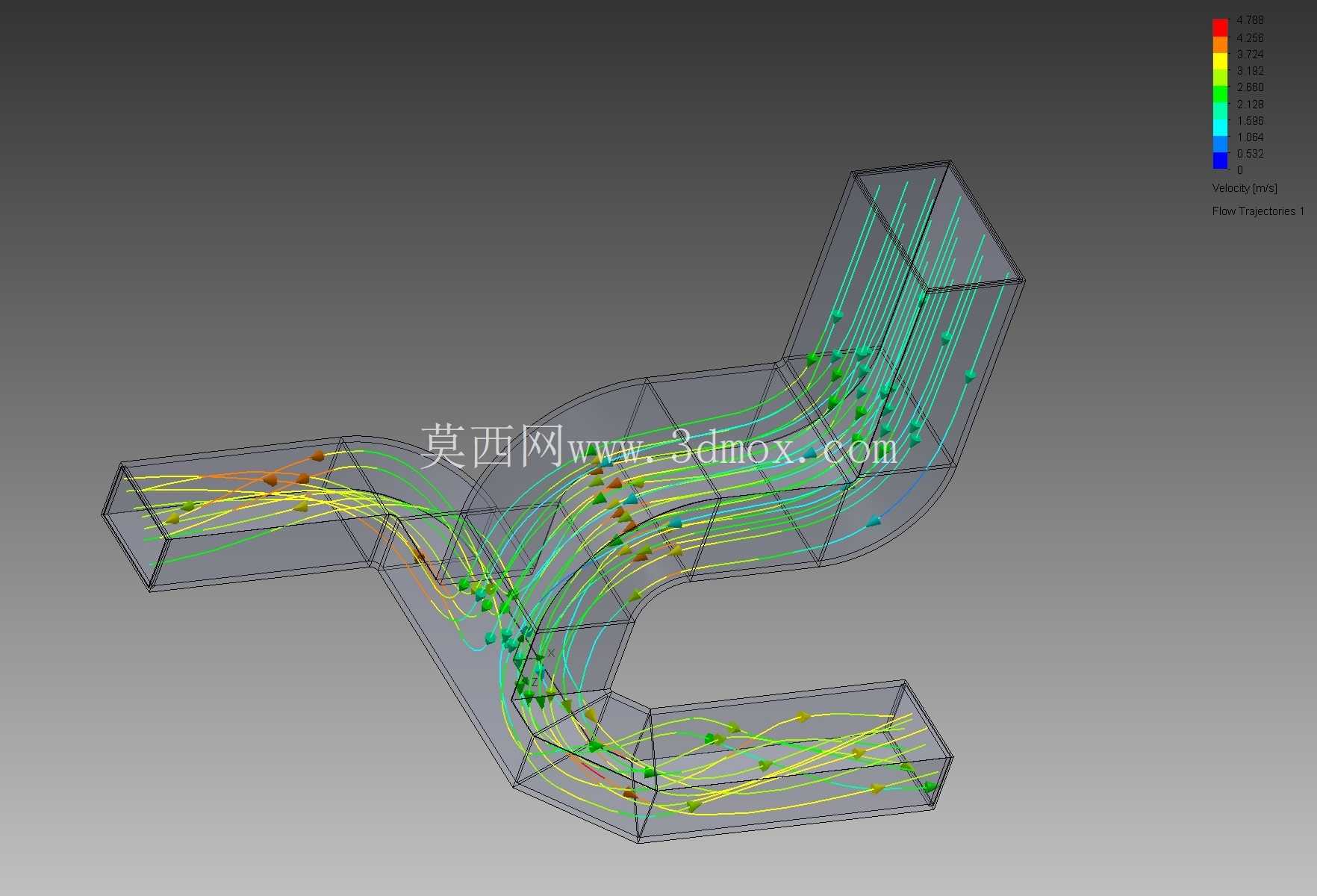

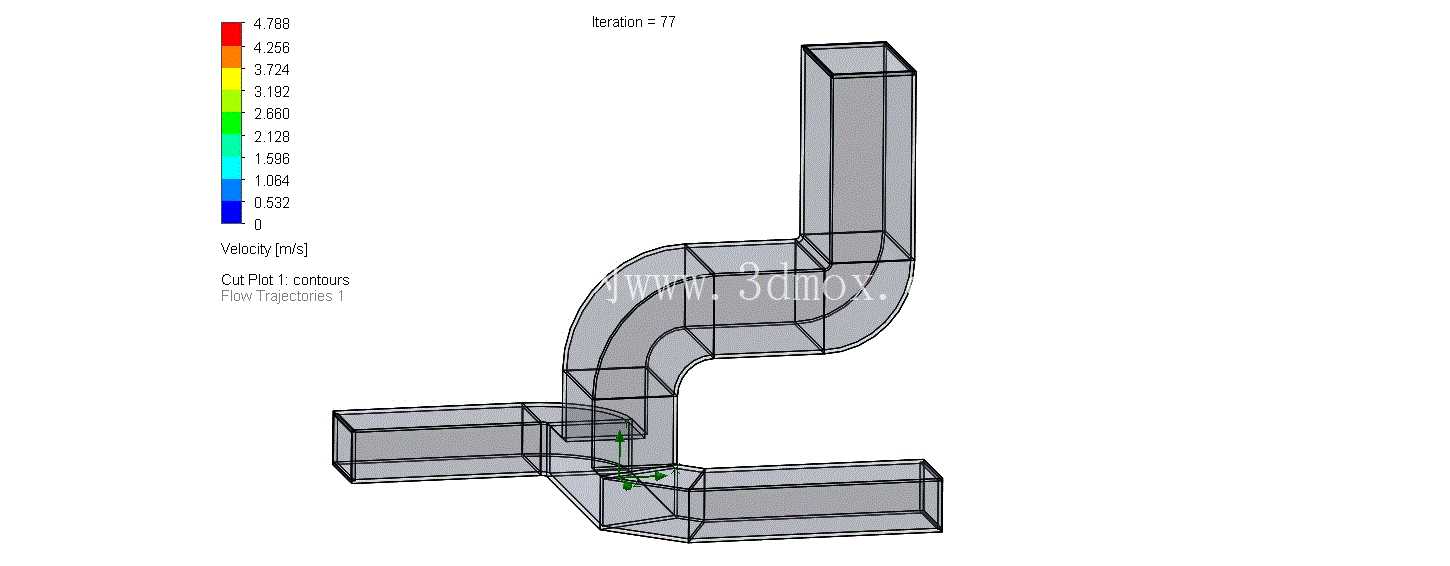

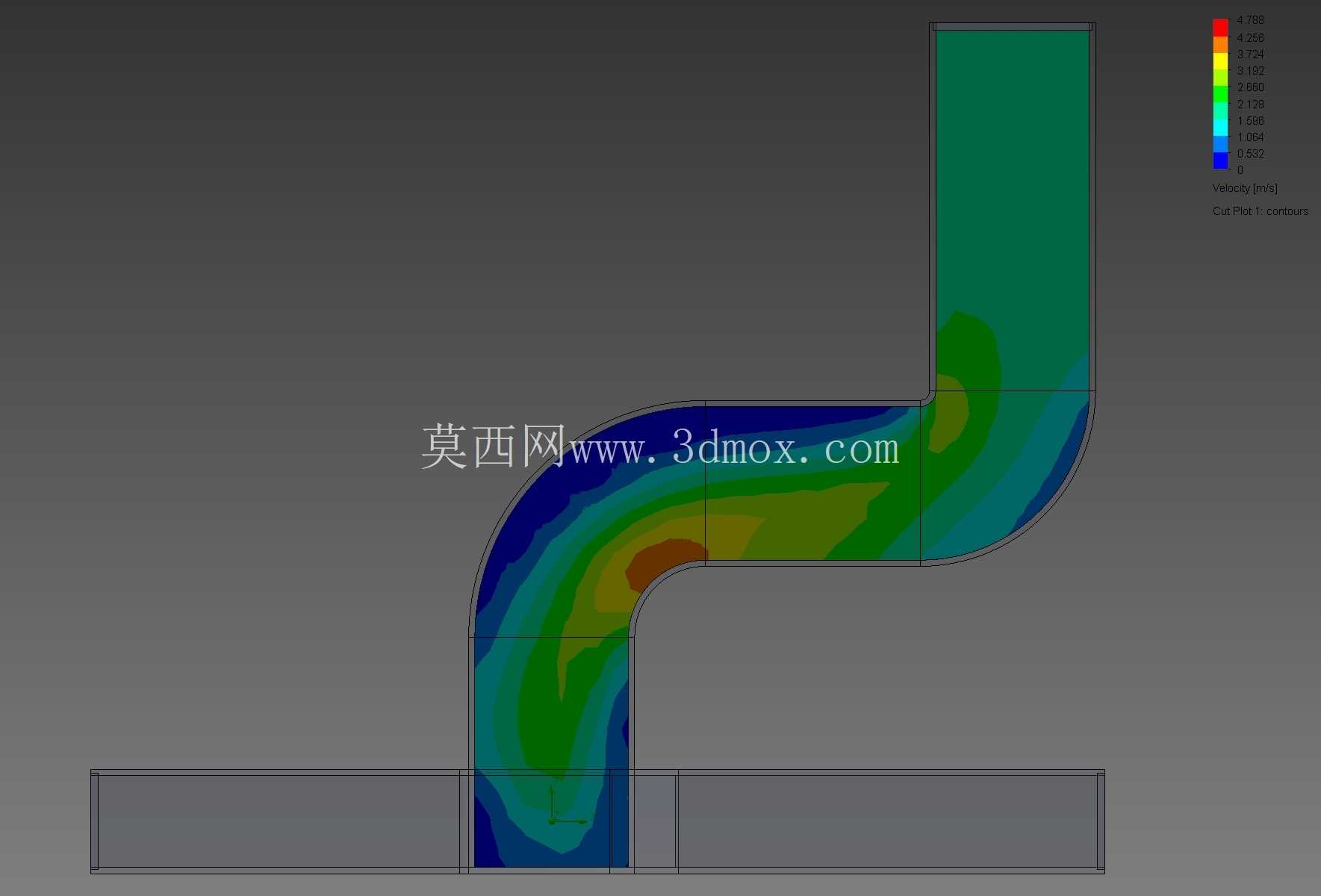

　　从设计思路层面，仿真过程中将空气设定为带静压的可压缩工作流体，入口边界给定额定送风速度，两个出口边界设定为对应支路的静压值，重点捕捉弯头处的涡流区、分叉处的气流分流界面、各支路的流速分布特征，通过粒子示踪的方式直观呈现不同位置的气流流向，左侧的色标对应流场的压力数值区间，可直观识别高压区与低压区的分布位置。从仿真得到的流场结果来看，气流在竖直段内流动状态平稳，压力分布均匀，进入90度弯头段时，受离心力作用会在弯头外侧形成局部高压区，内侧出现小范围低压涡流区，若未设置导流片，该区域会产生一定的局部压损，气流进入水平主风道后经过短距离的整流，流动状态重新趋于平稳，到达分叉位置时，由于两个支路段的结构完全对称、出口静压设定一致，气流会以接近50:50的比例分配到两个支路中，各支路内的流速分布均匀，无明显偏流现象，两个出口处的质量流量差值控制在极小范围内，完全满足对称送风的设计要求。

　　在实际工程应用中，这类对称分叉管道常被用于大空间的均匀送风场景，比如大型商超的顶送风管网、厂房工位送风系统、实验室通风柜的排风支管，设计时可根据本次仿真得到的压损数据匹配对应风压的风机，若现场支路长度不一致、阻力存在差异，可通过调整分叉处的导流片角度、改变支路段的管径来修正分流比例，避免出现远端风口风量不足、近端风口风速过大的问题。另外仿真结果也能为管道的减振降噪设计提供参考，弯头处的涡流区是管道气动噪声的主要来源，若系统对噪声控制要求较高，可在弯头处加装弧形导流片，破坏涡流的形成条件，降低气流脉动带来的管道振动与再生噪声，同时还能进一步降低局部压损，减少风机的运行能耗。需要注意的是，本次仿真的边界条件是基于理想安装状态设定的，实际工程中若管道存在安装偏角、法兰连接处突出、内部有加固筋等障碍物，会对流场产生额外扰动，设计时需要预留一定的压损余量，避免实际运行时风量达不到设计值。
