低碳钢重型门铰接连接结构设计

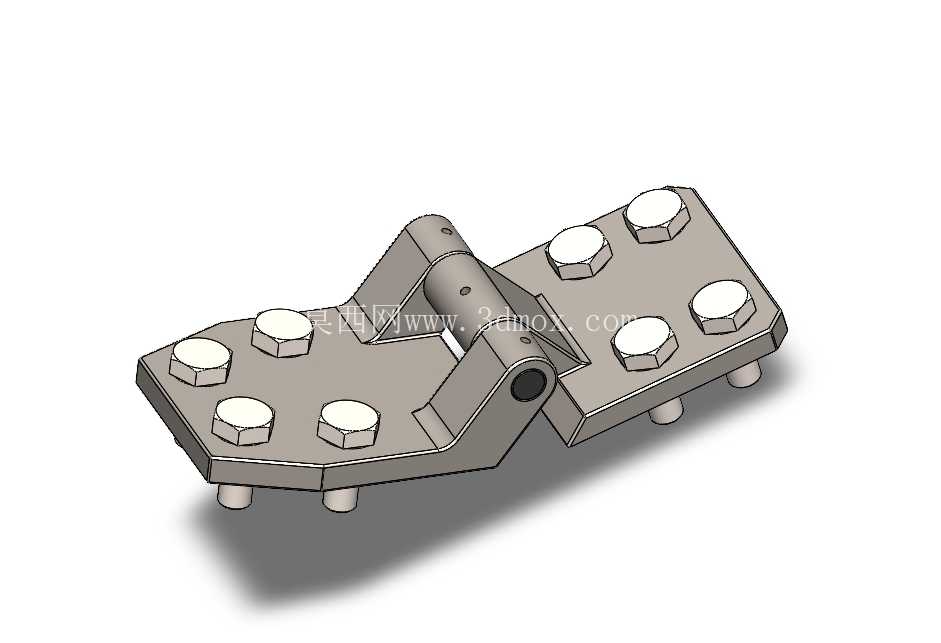

　　在重型工业门、大型设备舱门、重载防护门的结构设计中，铰接部件的承载能力与安装可靠性直接决定了门体的运行寿命与使用安全，本次设计的重型门铰链针对大载荷门体的转动连接需求开发，适配单扇重量在数百公斤级的钢制门体、防护舱门使用场景。从实际工况出发，这类重型门的转动连接不能采用普通民用合页的轻薄结构，必须兼顾静态承重、转动抗剪、安装容错性三方面的核心要求，因此整体结构采用分体式双页片设计，两个页片分别通过销轴实现铰接转动，销轴部位做了加厚衬套处理，避免长期转动出现轴孔磨损松旷的问题。

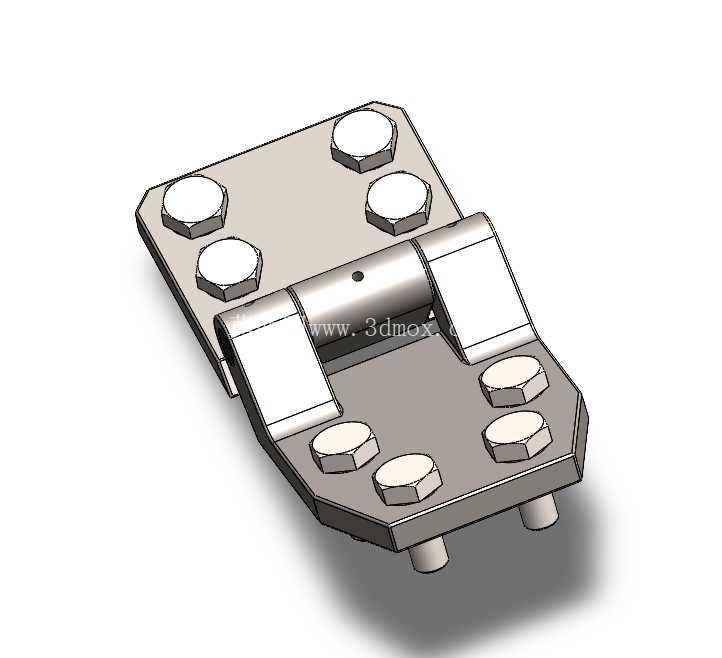

　　页片的安装面采用平面铣平处理，每个页片上预留了多个螺栓安装孔，孔位按照等载荷分布原则排布，单侧页片设置五组螺栓安装位，配套外六角螺栓实现与门体、门框的刚性连接，螺栓孔的沉台深度与标准六角螺栓的头部高度匹配，安装后螺栓头不会突出页片表面，避免门体开合过程中出现剐蹭干涉。从安装边界来看，铰链的两个页片在完全闭合状态下，贴合面间隙控制在0.2mm以内，开合转动角度可以达到180度范围，能够满足大部分外开式重型门的开合角度需求，页片背部设置的定位柱可以在安装时提前嵌入门体与门框的预钻孔内，分担螺栓承受的剪切载荷，避免长期开关门的冲击力直接作用在螺栓上造成螺栓剪切断裂。

　　材质选择上整体采用低碳钢作为基材，这类材料的焊接性能与切削加工性能优异，后续可以根据使用场景做镀锌、喷塑等表面防腐处理，适配车间、户外设备、仓储库区等不同使用环境的防腐需求。设计过程中重点校核了销轴部位的抗剪强度，以及页片安装面的抗弯强度，当门体出现偏载、外力冲击时，应力集中区域主要分布在销轴与页片的连接根部，因此该部位做了圆角过渡加厚处理，避免应力集中导致的页片断裂问题。在实际选型应用中，这类重型铰链不需要配套额外的润滑附件，销轴与轴孔之间的配合间隙控制在合理范围，日常使用中定期涂抹润滑脂即可保证长期转动顺畅，不会出现卡滞、异响问题。

　　和普通冲压合页不同，这款铰链的页片采用整体锻坯加工成型，而非薄板冲压弯折，整体结构刚度更高，不会因为长期承重出现页片变形、门体下沉的问题，安装时可以通过调整页片之间的垫片厚度，微调门体与门框之间的配合间隙，补偿安装过程中的土建误差或者焊接变形量。对于结构设计人员来说，在做重型门的三维建模时，可以直接复用该铰链的安装孔位尺寸，提前在门体与门框的对应位置预留安装孔与定位柱沉孔，不需要额外重新设计铰接结构，能够大幅缩短设备防护门、工业大门的设计周期，同时保证铰接部位的结构可靠性，避免后期使用中出现门体下垂、开关卡滞、连接螺栓断裂等常见故障。从实际使用场景来看，这类铰链除了应用在工业重型门上，也可以适配大型设备的检修舱门、仓储库区的防火大门、特种车辆的侧开舱门等需要大承载铰接连接的部位，结构上的多螺栓固定设计可以保证在高频次开关、大载荷冲击的工况下依然保持稳定的连接性能，不会出现连接松动的问题。
