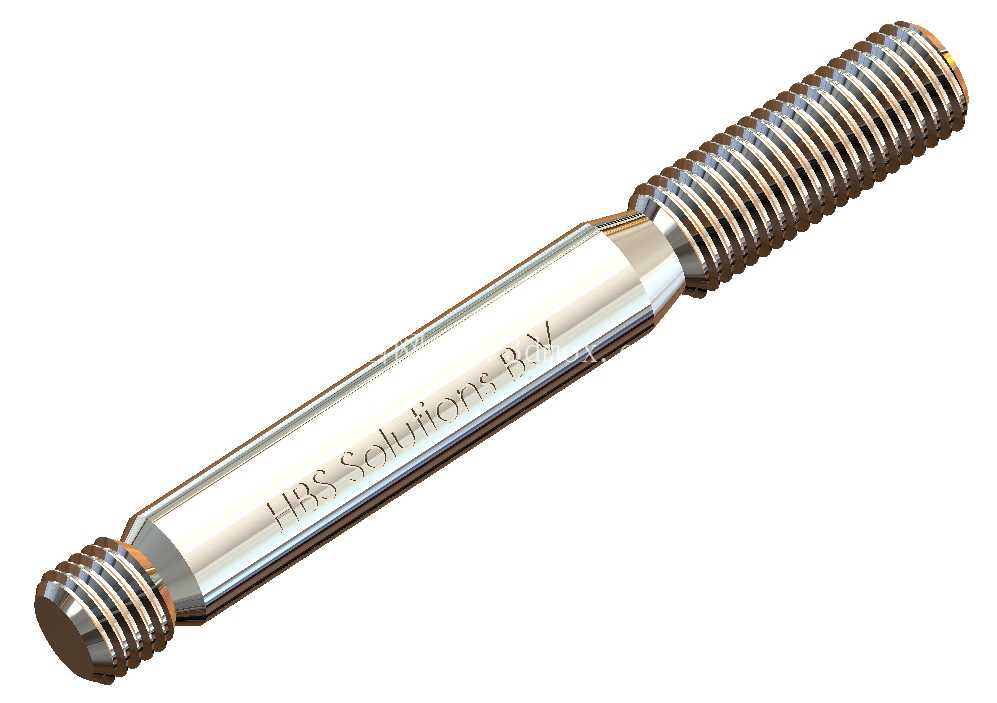

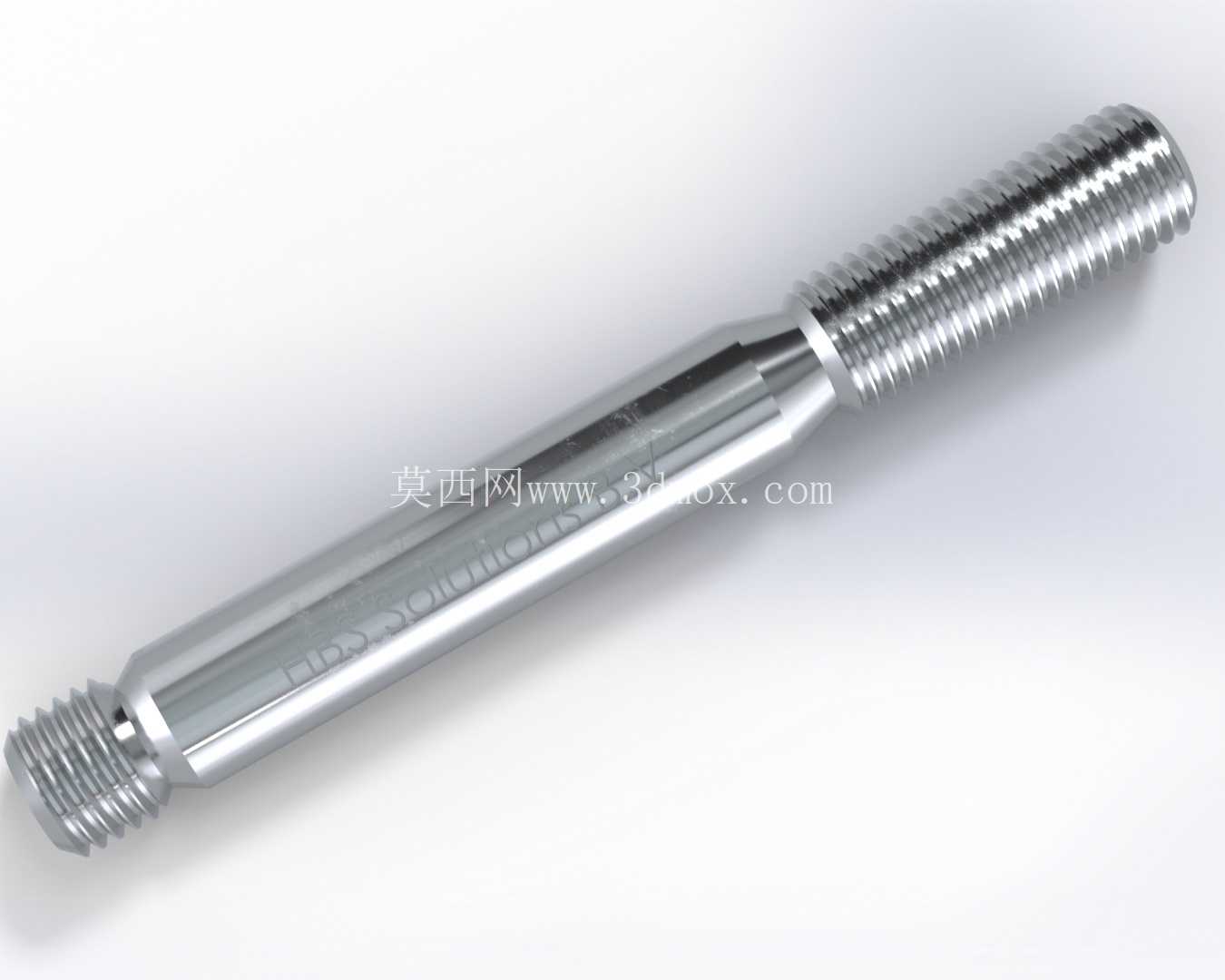

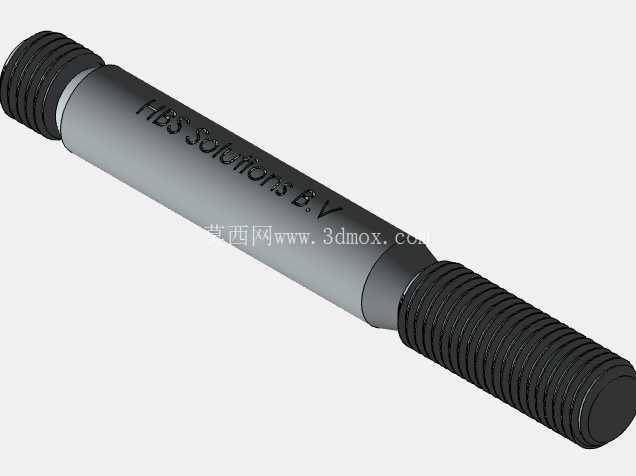

DIN938标准1xd啮合长度双头螺柱结构

在重型机械装配、液压阀组集成、模具模架锁紧这类需要频繁拆装、被连接件之一厚度过大无法采用全通螺栓的场景里，这类等长啮合段的双头螺柱是应用频次极高的紧固元件，区别于常规不等长双头螺柱，DIN938规定的1倍公称直径啮合长度设计，核心是平衡螺纹旋入端的连接强度与安装便利性，避免过长旋入段造成的螺纹加工成本浪费，也防止旋入深度不足导致的螺纹滑牙、连接预紧力失效问题。

从实际装配逻辑来看，这类螺柱的无螺纹杆部直径与螺纹公称直径保持一致，属于等径双头螺柱范畴，旋入机体端的螺纹拧入被连接件的预制螺纹孔后，露出的自由端穿过另一被连接件的光孔，再配合平垫、弹垫或者锁紧螺母完成紧固，1xd的啮合长度针对抗拉强度800N/mm²级别的钢制连接件设计，刚好能让螺纹旋合段的承载能力与螺杆本身的抗拉强度匹配，不会出现螺纹先于螺杆断裂的失效情况，也不会因为旋入过深导致机体螺纹孔加工深度增加，尤其在压铸模具的模板连接场景中，模板本身厚度有限，过深的螺纹孔会穿透模板影响冷却水道排布，这个啮合长度的设计刚好适配压铸模架的常用模板厚度区间。

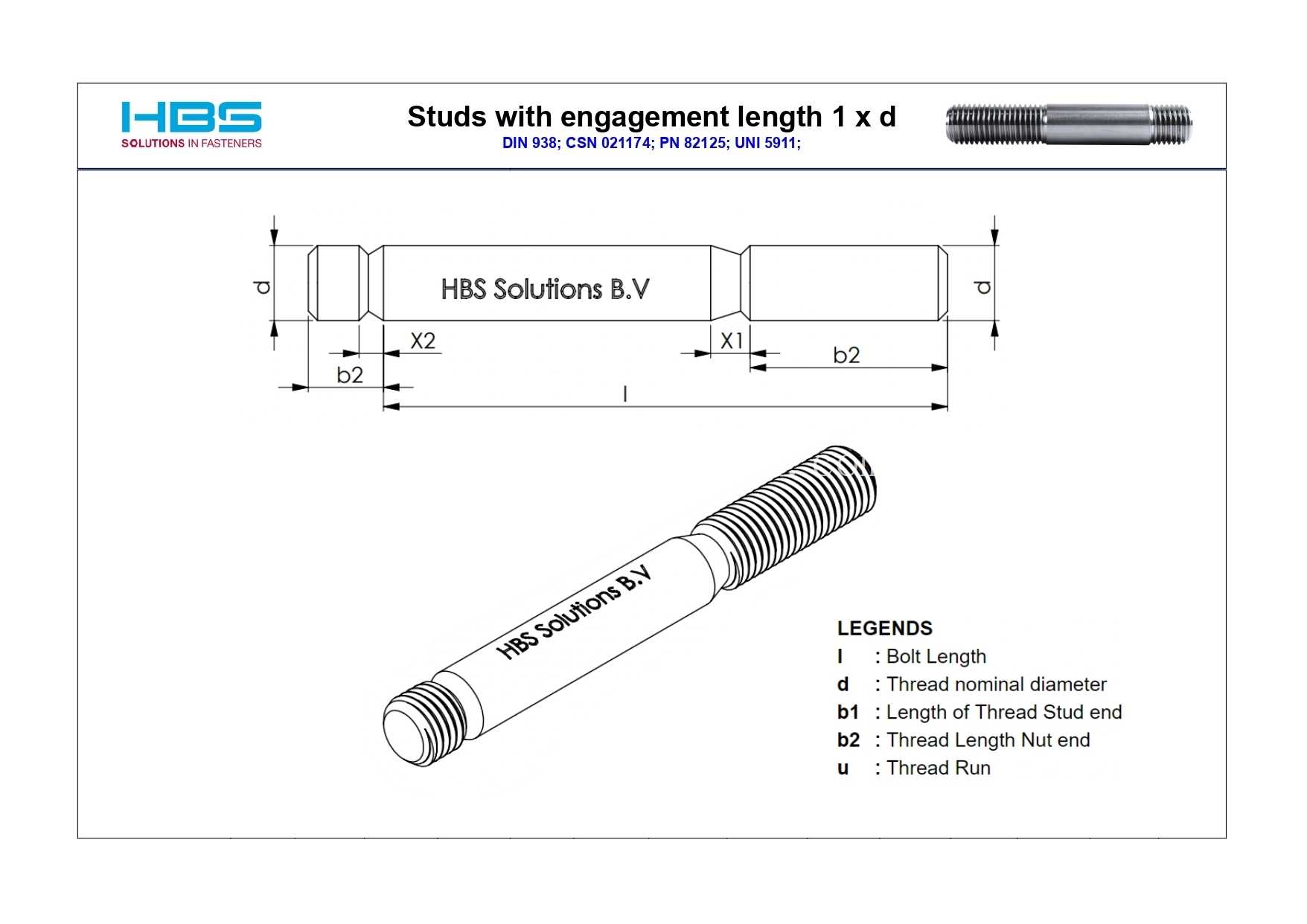

建模过程中需要重点关注几个结构细节：首先是两端螺纹的收尾退刀结构，旋入端的螺纹收尾长度要符合标准规定，不能过长导致拧入后螺纹末端与螺纹孔底干涉，也不能过短造成螺纹加工难度提升；其次是杆部与螺纹段的过渡圆角，这个位置是应力集中高发区，圆角半径需要严格匹配标准要求，在承受交变载荷的连接场景中，过小的过渡圆角会大幅降低螺柱的疲劳寿命，比如在压铸机的压射部件连接位置，螺柱长期承受周期性的冲击载荷，过渡圆角的处理直接决定连接结构的服役周期。

安装边界方面，这类螺柱对应的机体螺纹孔需要预留足够的攻丝深度，通常要比旋入长度深2到3个螺距，避免螺纹加工不到位导致螺柱无法拧到位，同时穿过端的光孔直径要比螺纹大径大0.5到1mm，给装配留出足够的对位公差，在多螺柱组配的法兰或者模架连接场景中，光孔的间隙量还能补偿多个螺柱安装时的位置度误差，避免出现螺母无法顺利旋入的问题。

从功能特性上看，部分螺纹的设计让杆部的光轴段可以在被连接件的光孔中起到定位销的作用，相比全螺纹螺柱，等径光杆段的抗剪切能力更强，在需要同时承受轴向预紧力和横向剪切力的连接场景中，比如模具的滑块锁紧、液压泵的端盖连接，这类螺柱的抗横向载荷能力要优于同规格的全螺纹螺柱，因为全螺纹段的牙底位置是应力集中点，横向剪切力作用下更容易在牙底位置发生断裂，而光杆段没有截面突变，抗剪截面更大，承载能力更稳定。

设计选型时需要注意，1xd的啮合长度仅适用于钢制被连接件，如果被连接件是铸铁或者铝合金这类强度更低的材料，需要选择更长啮合长度的螺柱型号，避免内螺纹失效，这也是很多新手结构工程师容易忽略的选型要点，直接照搬钢制件的选型参数用到有色金属连接件上，往往会在设备试运行阶段就出现螺纹滑牙的故障。建模时还原螺纹的真实牙型也很重要，不能用贴图或者简化的圆柱代替螺纹结构，在做虚拟装配干涉检查时，真实的螺纹牙型可以准确模拟螺柱拧入后的实际位置，避免出现螺纹干涉导致的装配仿真结果失真，尤其是在做模具开合模的运动仿真时，螺柱的伸出长度如果计算错误，很容易和模具的抽芯机构发生运动干涉，精准的三维模型可以在设计阶段就排查出这类问题，减少后续试模的改模成本。
