剪叉式液压驱动升降作业平台结构设计

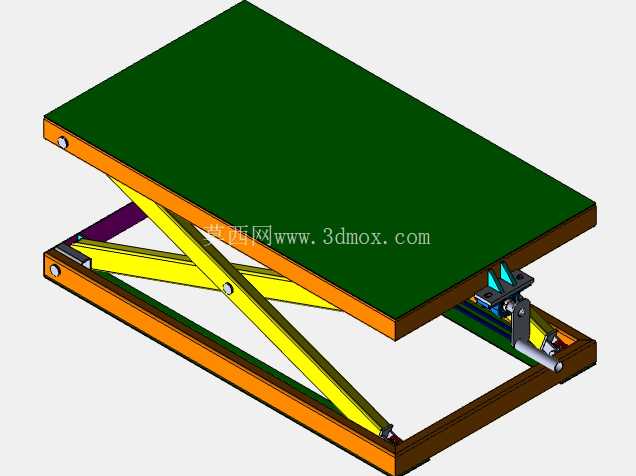

　　上层承载台面采用防滑钢板铺设，边缘做了折弯包边处理，避免台面上放置的工装、物料在升降过程中出现滑移，台面的承载面做了平整处理，平面度控制在合理范围内，既可以直接放置待加工的工件，也能在台面上加装小型工装夹具、定位挡块，适配不同的作业需求。核心的剪叉臂采用双层交叉布置的型钢构件，臂体之间通过铰接销轴连接，铰接位置都加装了自润滑轴套，减少长期往复升降过程中的磨损量，避免使用一段时间后出现升降卡顿、晃动量超标的问题。剪叉臂的一端分别与底框、台面做铰接固定，另一端则安装有导向滚轮，可分别沿底框、台面内侧的导向槽做直线滑动，这种一端铰接一端滑动的布置方式，能让剪叉结构在伸展和收缩过程中始终保持受力均匀，不会出现偏载卡滞的情况。在车间物料转运、工位高度适配、轻型设备检修这类日常生产场景里，固定高度的作业面往往没法适配不同工序的高度差需求，剪叉式升降结构凭借收缩后占用空间小、举升过程平稳的特点，成为这类场景里应用频次极高的承载结构。这套剪叉升降台的底层框架采用矩形型钢拼焊成型，安装时只需将底框通过膨胀螺栓固定在硬化的混凝土地面，或是直接放置在平整的车间地坪上，无需额外做复杂的地基预埋，底框的外形尺寸控制在常规托盘的适配范围内，既可以单独作为固定工位的升降台使用，也能集成到流水线的接驳段，作为不同高度输送线之间的过渡承载单元。

　　驱动部分采用卧式布置的液压推杆，推杆的缸体端铰接在底框的安装座上，活塞杆端则与剪叉臂的中间铰接座相连，液压驱动的方式本身具备出力大、运行平稳的特点，而且在液压回路中加装了液压锁，当升降台调整到指定高度后，液压锁可以封闭油缸的上下腔，即使出现管路泄压的情况，台面也不会出现意外下滑，保障作业过程的安全性。在设计这套结构的时候，首先要核算的是剪叉臂的受力情况，尤其是在台面处于最低位置、刚开始举升的瞬间，液压推杆的出力是最大的，这时候要结合额定承载重量，校核剪叉臂的抗弯强度、铰接销轴的抗剪强度，避免长期满载使用出现结构变形。

　　其次要匹配好液压推杆的行程，确保剪叉臂完全收缩时，台面的最低高度能控制在方便上下料的范围内，完全伸展时的最高高度能覆盖常规作业的高度需求，同时要在底框和台面上对应位置加装行程限位块，避免剪叉臂伸展超过极限角度出现结构失稳。安装边界方面，底框的四周预留了固定安装孔位，孔位的间距按照通用的安装标准设计，不管是固定在地面还是加装脚轮做成移动式升降台，都能直接适配，不需要额外重新打孔。液压管路的布置全部沿着剪叉臂的内侧走线，用管卡固定牢固，避免升降过程中管路被夹蹭、磨损，油缸的安装位置做了下沉处理，让台面降到最低位置时，油缸不会和底框、台面产生干涉，尽可能压缩整体的最低高度，减少闲置状态下的空间占用。实际使用过程中，这类升降台可以适配的场景非常多，比如在装配工位上，根据不同操作人员的身高调整台面高度，减少弯腰作业的疲劳感；在仓储环节，用来将货物举升到合适的高度，方便码放到货架的不同层位；在设备检修的时候，作为临时的作业平台，将检修人员和工具举升到合适的作业高度。和其他类型的升降结构相比，剪叉式的结构在收缩后整体厚度很薄，不需要占用很大的竖向空间，而且举升过程中台面始终保持水平，不会出现倾斜的情况，对于需要保持水平放置的工件、工装来说适配性更好。

　　在建模过程中，所有的铰接位置都按照实际的装配间隙做了配合处理，导向滚轮和导向槽的配合间隙也按照实际的加工公差设置，能直观模拟出升降过程中的运动轨迹，方便提前排查运动干涉问题，比如检查剪叉臂在整个升降行程中会不会和油缸、框架出现碰撞，导向滚轮会不会在滑动过程中脱出导向槽，这些细节在三维模型里都做了完整的还原，不管是用来做结构方案验证，还是参考做细化的生产图纸，都能提供很直观的结构参考。另外，台面的边缘预留了拓展安装的螺纹孔，后续如果需要加装安全护栏、输送辊道、旋转平台这类附加机构，都可以直接利用预留的孔位安装，不需要对台面主体结构做二次加工，提升了结构的拓展性。
