剪叉式液压升降平台结构设计方案

　　该剪叉式液压升降结构主要面向固定工位的垂直物料转运、设备检修登高作业场景，在生产车间流水线工位衔接、仓储库区低位货物堆高、小型设备安装维护的作业场景中适配性极强，区别于大吨位重载升降设备，该结构主打紧凑安装空间下的平稳举升需求，不需要开挖较深的地坑，对安装地面的承重要求相对友好，适合在层高有限的厂房内部署。从结构功能逻辑来看，整套机构依靠两组对称布置的剪叉臂完成力的传导与行程放大，底部框架通过膨胀螺栓与安装地面刚性固定，作为整套设备的承载基座，上部台架为作业承载面，可根据实际使用需求加装防滑花纹钢板、安全防护栏或者物料定位工装。

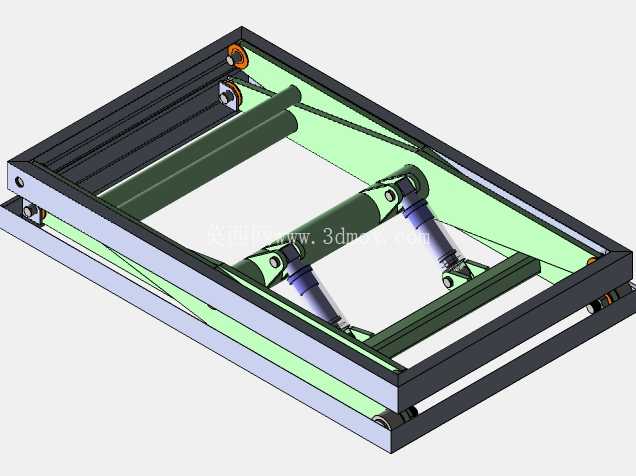

　　驱动单元采用双液压缸同步推动的布局，液压缸铰接点布置在剪叉臂的中段受力最优位置，避免了端侧驱动带来的臂架局部应力集中问题，液压管路沿剪叉臂内侧排布，预留了足够的伸缩活动余量，不会在臂架开合过程中出现管路剐蹭、挤压破损的问题。设计过程中优先考虑了升降过程的平稳性，剪叉臂的铰接点全部采用自润滑轴承配合销轴的连接形式，间隙控制在合理范围内，既保证臂架转动灵活无卡滞，又不会因为间隙过大导致台架升降过程中出现横向晃动。两侧剪叉臂之间设置了横向同步连接杆，保证两组臂架开合角度完全一致，避免出现偏载导致的台架倾斜问题，即使上部载荷出现一定程度的偏置，同步杆也能将偏载力传导至两侧臂架均衡承载，降低单侧臂架的受力峰值。

　　从安装边界尺寸来看，该结构处于完全收回状态时整体高度较低，可直接与地面齐平布置，不需要额外设置坡道就能让小型手推车、周转箱直接推上台架；完全举升状态下的行程覆盖常规车间内2-3米的作业高度需求，台架的有效承载面积适配常规周转物料、单人带工具作业的空间需求，不会因为台架过窄导致作业时肢体无处借力，也不会因为台架尺寸过大造成不必要的空间浪费。底部框架采用矩形钢管焊接成型，焊接后做整体去应力处理，避免长期承载出现框架变形，框架上预留了液压缸安装座、剪叉臂铰接座的加工基准面，所有铰接孔采用一次装夹镗孔加工，保证两侧孔位的同轴度，降低装配时的调整难度。上部台架的框架同样采用矩形钢管拼焊，台面下方布置了横向加强筋，对应剪叉臂的铰接位置做了局部加厚处理，避免长期受交变载荷出现台面塌陷的问题。剪叉臂采用矩形冷弯空心型钢制作，臂架的截面尺寸经过受力校核，在额定载荷下的挠度变形控制在允许范围内，不会因为臂架弯曲导致升降过程出现卡顿。液压缸的选型匹配了整套结构的举升重量与行程，缸杆端设置了防尘护套，避免车间内的粉尘、铁屑附着在缸杆表面划伤密封件，延长液压元件的使用寿命。

　　在实际使用场景中，该结构可以嵌入到生产流水线的工位之间，作为不同高度流水线之间的物料转运衔接设备，也可以布置在设备旁作为固定的检修登高平台，相比移动式升降梯，固定安装的结构稳定性更强，作业时不需要额外的人员扶持固定，作业效率更高；相比导轨式升降货梯，剪叉结构的安装空间更小，不需要在墙面布置竖向导轨，对于墙面承重不足、无法安装导轨的车间场景适配性更好。设计时还考虑了日常维护的便捷性，所有铰接点的润滑注油嘴都布置在臂架外侧，不需要拆解结构就能完成定期注油保养，液压站可以就近布置在底部框架旁的地面位置，检修时不需要钻入设备底部就能完成液压油更换、阀组调整的操作。整套结构的受力传递路径清晰，载荷从上部台架通过铰接点传递到剪叉臂，再通过剪叉臂传递到底部框架与地面，液压推力始终沿液压缸轴向作用，没有额外的侧向分力，结构整体的受力合理性较强，建模过程中所有的铰接配合、运动行程都做了干涉检查，确保在全行程开合过程中，臂架、液压缸、框架之间不会出现运动干涉，装配关系完全符合实际加工装配的工艺要求，可直接作为同类升降设备设计的参考结构，也可根据实际的承载需求、行程需求对臂架截面尺寸、液压缸参数做对应调整，快速衍生出不同参数的升降结构方案。
