双腔式铁路混凝土预制构件成型模具

在铁路基建的预制构件生产环节，这类双腔结构的混凝土成型模具承担着轨枕类长条型混凝土构件的批量成型任务，区别于传统单腔模具的生产效率局限，双腔并行的结构设计可以在单次浇筑循环内完成两件同规格混凝土构件的成型作业，直接匹配预制场的流水线节拍要求，减少模具周转的等待时长。从实际应用场景来看，该模具主要部署在铁路预制梁场、轨枕预制生产车间内，配合混凝土浇筑设备、振动台、脱模吊装设备完成全流程作业，成型后的混凝土构件直接用于铁路轨道的下部支撑结构，对成型尺寸精度、内腔表面平整度有明确的工程要求，一旦模具内腔出现形变或者尺寸偏差，会直接导致预制构件无法完成现场铺装，影响轨道铺设的线性精度。

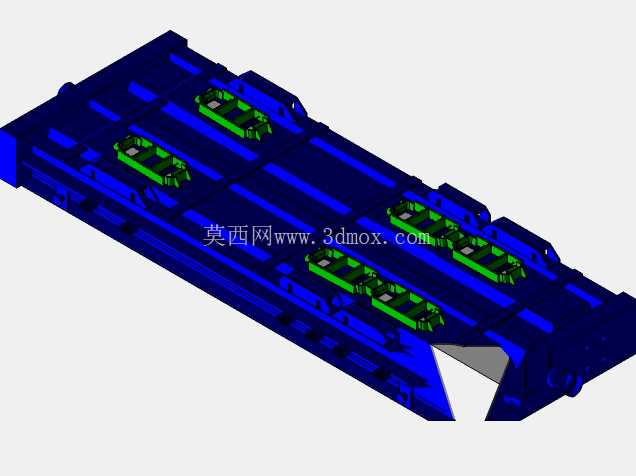

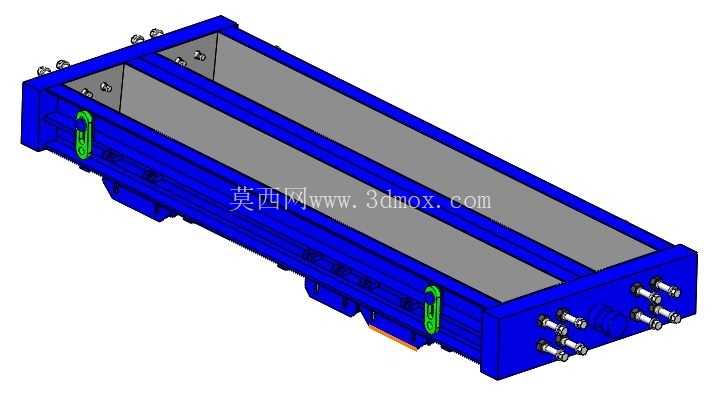

从结构设计思路上看，模具整体采用长箱型双腔并行布局，两个成型腔之间设置一体化的中间隔板，隔板与外侧模架采用刚性焊接连接，避免浇筑过程中混凝土侧压力导致腔室变形；模架主体的外侧设置多组快锁式连接构件，也就是图中可见的绿色快装吊环与端部锁紧螺栓，其中侧面的快装吊环兼顾模具吊装转运与合模锁紧的双重功能，端部的成组螺栓用于连接端封板，浇筑前锁紧端封板可以保证构件端部的成型尺寸，脱模时松开螺栓即可快速拆除端封板，减少拆模过程的构件磕碰损伤。模具的底部设置有定位安装凸台，这些凸台的位置与振动台的安装卡槽一一对应，模具吊装上线时可以快速完成定位卡接，保证振动作业时模具不会出现偏移，同时凸台的高度经过精确计算，保证模具放置后上平面处于水平状态，避免混凝土浇筑时出现料位高差导致的构件成型密度不均。

在功能特性层面，模具的内腔成型面经过精加工处理，表面粗糙度控制在合理区间，减少混凝土粘附的同时，保证成型后构件的外观质量，不需要额外进行大量的表面修补作业；模架的外侧设置有加强筋结构，沿模架长度方向等距分布，抵消混凝土凝固过程中产生的膨胀应力，长期循环使用下也不会出现模架外胀导致的尺寸超差。模具的安装边界需要匹配预制车间的现有工位尺寸，整体长度对应双件混凝土构件的总成型长度，宽度方向预留出锁紧操作的空间，端部的螺栓操作位距离模架端面留有足够的扳手操作空间，不需要额外拆除周边设备即可完成锁紧与松脱作业；吊装点的位置经过重心核算，四个吊点对称分布在模架两侧，吊装过程中模具保持水平，不会出现倾翻导致的混凝土构件损伤或者模具磕碰。

不同于施工现场临时支模的作业方式，该类钢制模具可以实现上千次的循环周转使用，模架主体采用高强度钢材焊接成型，焊接后经过整体去应力处理，避免长期使用出现焊接应力释放导致的模架变形；合模与拆模的操作流程经过优化，不需要复杂的专用工具，现场作业人员经过简单培训即可完成操作，配合预制场的自动化浇筑线，可以实现稳定的批量生产。在实际生产过程中，模具内腔每次脱模后只需要进行简单的清理与脱模剂涂刷，即可进入下一轮浇筑循环，双腔的结构设计让单位工位的生产效率提升近一倍，同时减少了模具的整体占地面积，对于场地有限的预制场来说，可以在相同的车间面积下布置更多的成型工位，提升整体产能。另外，模具的端封板可以根据生产需求进行更换，在不更换模架主体的前提下，适配不同端部结构的混凝土构件生产，提升模具的通用适配性，减少不同规格构件生产的模具投入成本。
