翻转式发泡板成型夹持工装结构

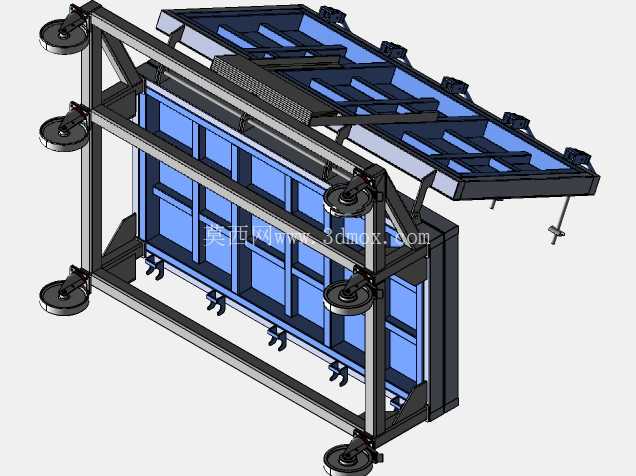

　　这套夹持结构主要面向硬质聚氨酯发泡板、复合保温板材的批量成型工序，在建材加工、冷藏车厢板制造、保温舱体生产场景中，承担发泡过程中型腔定位、合模锁紧、翻转排气的核心作用，替代传统人工合模的螺栓锁紧方式，能大幅降低发泡工序的装夹辅助时长，减少因合模间隙不均导致的发泡漏料、板材密度差问题。整套结构采用框架式承力设计，主体承力梁选用矩形钢管焊接成型，框架四周布置带缓冲垫的压紧锁钩，对应发泡模具的边框定位点，合模时锁钩通过偏心轮结构实现快速锁紧，锁紧力可通过端部的调节螺母调整，避免压力过大导致模具边框变形，或是压力不足出现发泡涨模漏料的问题。

　　框架侧边配置的翻转支撑结构采用带座轴承作为回转支撑，翻转转轴的中心与整套工装的重心接近重合，操作人员仅需施加较小的力即可完成180度翻转，翻转到位后有弹簧定位销自动锁止，防止发泡固化过程中框架出现自行偏转。上下两层的模腔定位面加工有均匀分布的定位槽，可适配不同厚度规格的发泡模具安装，模具安装时通过侧边的快速夹钳预固定，无需额外打孔攻丝，更换不同规格板材的生产模具时，仅需调整定位槽内的限位挡块位置即可，适配性覆盖常规100mm到200mm厚度的保温发泡板生产需求。整套工装的底部安装有可调脚杯，可根据生产线的地面平整度调整支撑高度，保证框架回转时的水平度，避免翻转过程中出现卡滞。

　　设计过程中优先考虑了发泡工序的实际操作逻辑：合模后先通过框架上部的压紧机构完成预压，再翻转至倾斜角度排出模腔内的残留空气，之后锁紧所有锁钩进行发泡固化，固化完成后翻转至水平位置开启锁钩即可取件，整套操作流程无需额外吊装辅助，单人即可完成全流程操作。结构的受力点均做了加强筋补强，回转部位的轴承座采用加厚钢板焊接后整体加工，保证同轴度，长期使用不会出现转轴磨损导致的框架晃动。压紧锁钩的接触位置镶嵌有聚氨酯缓冲垫，避免合模时硬接触损伤模具边框，同时能补偿模具边框的微小尺寸误差，保证合模面的密封效果。框架侧面预留有工艺孔位，可根据生产需求加装发泡料注料嘴固定支架、温度传感器安装座，适配不同发泡工艺的参数采集需求。

　　整套结构的安装边界可适配常规车间的生产线布局，无需额外做地基固定，通过底部脚杯调平后即可投入使用，回转半径经过优化，翻转过程中不会超出框架侧边的安全防护范围，避免操作过程中出现碰撞风险。
