工业设备用立式带座外球面轴承单元

这类带座轴承单元在工业现场的应用覆盖范围极广，从中小型输送线的辊筒轴端支撑，到小型加工设备的辅传轴固定，再到农用加工机械、包装设备的传动轴系定位，都能见到同结构产品的身影。不同于分体式轴承与轴承座的组合结构，这种一体式冲压轴承座搭配外球面轴承的单元，在装配阶段不需要额外调整轴承游隙，也不需要现场加工座体的轴承安装位，只要将座体通过两个安装耳固定在设备机架的对应平面上，穿入配套轴径的转轴，拧紧顶丝即可完成安装，对于现场运维人员来说，更换故障件的时间能压缩到分体结构的三分之一不到。

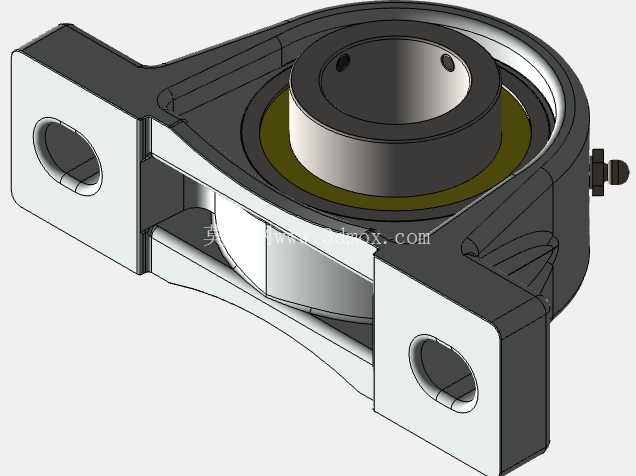

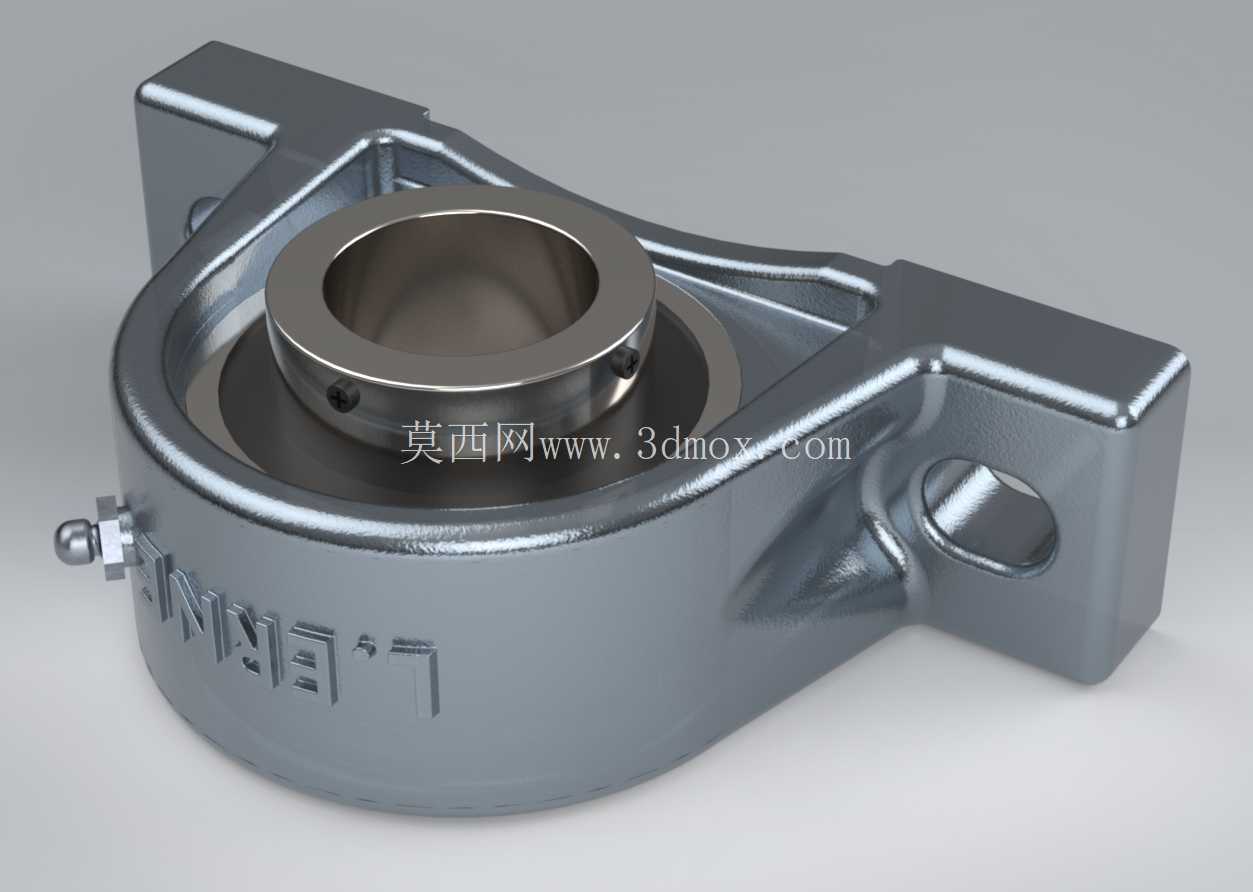

从结构设计逻辑来看，这款轴承座采用冲压钢板弯折成型的壳体，相比铸铁座体重量更轻，同时冲压成型的曲面过渡结构能在保证安装耳强度的前提下，抵消一部分轴系运行中产生的径向振动，避免刚性连接带来的螺栓松动问题。座体侧面预留的注油嘴位置，能直接连通轴承内部的滚道空间，日常运维时不需要拆卸轴承端盖，直接通过油枪加注润滑脂即可完成保养，适配工业现场长期连续运行的维护需求。轴承本身采用外球面结构，允许转轴存在小角度的安装偏差，对于机架焊接存在轻微形位误差的现场场景，不需要额外加工调整垫片补偿偏差，轴承自身的调心性能就能抵消2度以内的轴系偏斜，避免轴承滚道出现偏磨导致的提前失效。

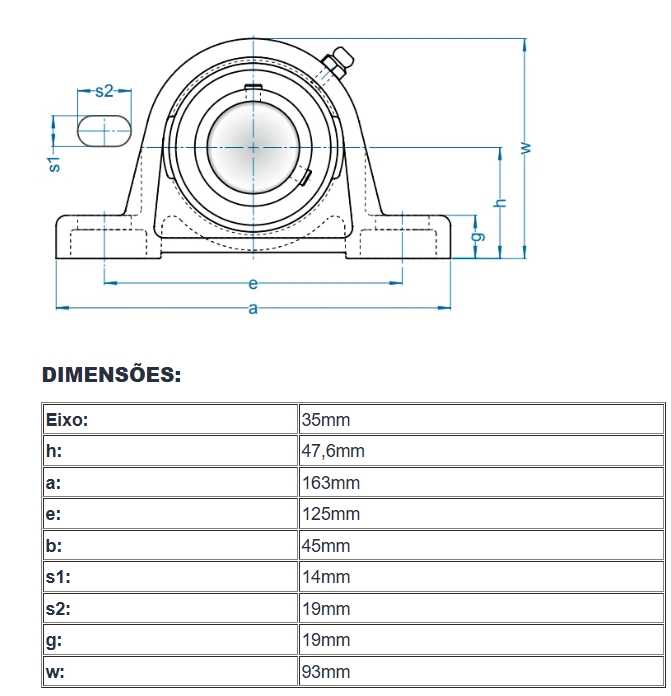

安装边界方面，这款单元适配的轴径为35mm，对应英制1又1/4英寸的常用工业轴径，两个安装耳的螺栓孔中心距、座体总高度都经过标准化匹配，能直接替换市面上同型号的铸铁座单元，不需要重新修改机架的安装孔位。座体底部的安装面为平整冲压面，和机架安装面贴合时不需要额外加工定位止口，只要保证安装平面的平面度在0.2mm以内，就能保证轴承运行时的支撑稳定性。轴承内圈伸出的顶丝为内六角结构，拧紧时能将内圈和转轴牢牢固定，传递额定范围内的扭矩，不会出现轴和内圈相对滑动的跑圈问题。

实际选型过程中，需要注意这类冲压座单元的负载上限，相比铸铁铸造的重型轴承座，冲压结构更适合中等负载、转速中等的传动场景，比如输送线的从动辊支撑、小型风机的转轴固定、轻工设备的传动轴定位，如果是重载冲击大的工况，还是需要选择铸铁座体的对应型号。另外座体表面的镀锌处理，能适应一般潮湿的工业车间环境，不会轻易出现锈蚀问题，如果是有腐蚀性介质的化工场景，还需要额外做表面防腐处理或者选择不锈钢材质的同结构单元。

从建模角度来说，这类标准件的建模重点在于安装尺寸的精准匹配，两个安装孔的位置度、轴承内孔的同轴度、座体安装面的平面度都是需要重点保证的形位公差，建模时如果忽略了安装耳的弯折圆角，很容易在后续装配干涉检查时出现误判，以为螺栓能顺利穿入实际却被弯折结构挡住。另外轴承外圈和座体的配合为过渡配合，建模时不需要留过大的间隙，按照实际配合公差设置间隙量即可，保证装配仿真时的真实性。
