UCT206铸铁张紧轴承单元30mm轴用结构

在散料输送线、农业机具的皮带传动段，皮带张紧度的动态调整一直是运维环节的核心痛点，过松会出现打滑丢转、物料输送节拍紊乱，过紧则会加速轴承磨损、拉长皮带使用寿命，这款UCT206张紧轴承单元正是针对这类30mm轴径的传动场景设计的集成化支承部件。从实际落地的工况来看，它的应用覆盖了带式输送机的尾部张紧辊支承、农业脱粒设备的皮带张紧轮安装座、工业风机的传动带张紧机构、小型物料搬运线的皮带调偏结构，甚至部分小型包装机械的同步带张紧工位也能见到这类结构的身影，核心作用就是在提供稳定旋转支承的同时，预留出线性调整的行程空间，无需额外设计复杂的张紧滑台就能完成轴对准与皮带张力的校准。

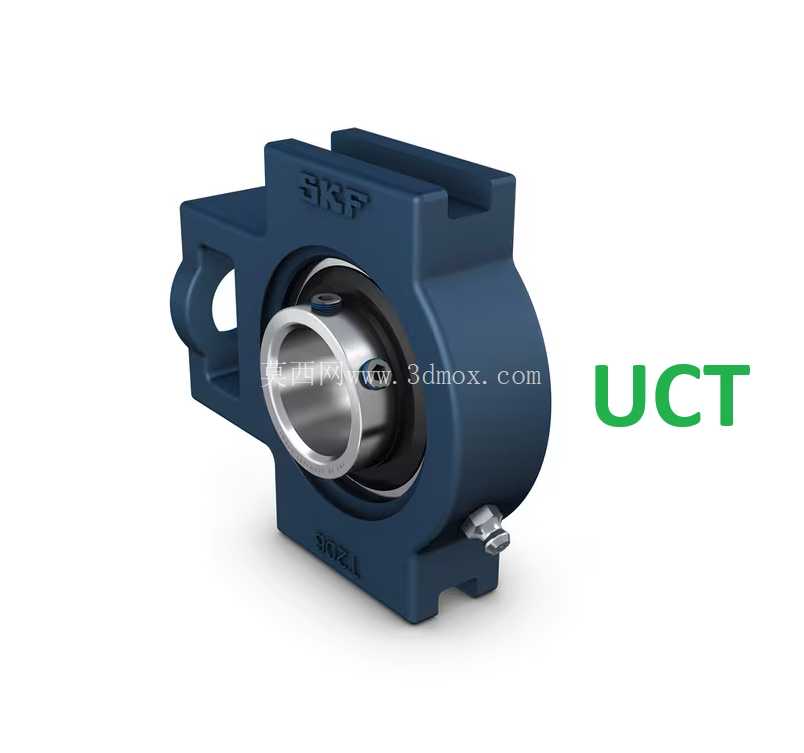

整个单元的结构逻辑非常清晰，核心旋转支承采用UC206外球面带顶丝锁紧的插入轴承，这类轴承本身具备自调心特性，能够补偿安装过程中出现的少量轴系不对中误差，配合铸铁材质的T206型张紧壳体，壳体上的长条形安装槽就是张紧调整的核心结构——安装时螺栓穿过长槽将壳体固定在设备机架上，松开锁紧螺栓就能沿着槽的方向滑动整个轴承单元，调整到位后再锁紧螺栓即可完成张力设定，相比传统的张紧轮支架，这种集成式结构省去了单独设计轴承安装位、滑台导向面的工作量，对非标设备设计人员来说能大幅缩短出图周期。

从安装边界尺寸来看，这款单元适配的轴径为30mm，壳体总长度为113mm，安装基面到轴中心的高度为102mm，轴中心到安装槽底部的中心高度为70mm，安装槽的有效调节行程为12mm，这个行程长度足够覆盖普通三角带、同步带在长期使用后出现的蠕变伸长量，日常运维时不需要拆卸皮带或辊筒，只需要松开安装螺栓调整壳体位置就能完成张紧作业。壳体采用铸铁材质铸造而成，本身具备不错的刚性与减震性能，能够承受传动过程中出现的径向载荷与少量冲击载荷，轴承端部自带的注油嘴可以在不拆解单元的情况下完成润滑脂补充，适配长期连续运行的工业工况。

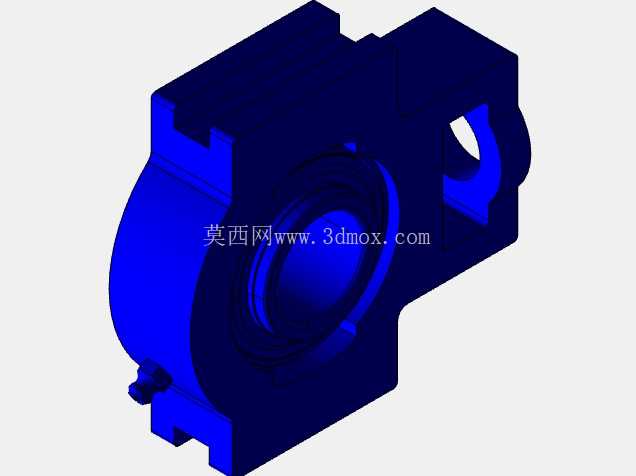

在三维建模过程中，需要重点关注几个配合细节：一是轴承外圈与壳体座孔的配合公差，要选用过渡配合保证轴承不会在座孔内出现窜动，同时又能方便装配时压入；二是壳体安装长槽的宽度公差，要匹配常用的M12安装螺栓，预留足够的调整间隙同时避免间隙过大导致锁紧后壳体出现偏移；三是顶丝锁紧位置的轴段加工要求，对应的轴径位置需要加工出平面，保证顶丝锁紧后不会出现轴与内圈的相对滑动；四是注油嘴的安装位置要避开壳体的安装面与张紧调整方向，避免调整过程中注油嘴与机架发生干涉。另外建模时还要还原壳体上的铸造圆角、拔模斜度等工艺特征，保证导出的工程图能够直接用于铸造生产，轴承部分的密封结构、钢球保持架细节也要准确还原，方便后续做装配干涉检查与运动仿真。

在设备选型阶段，选用这款张紧单元需要先核算传动端的径向载荷，确认在UC206轴承的额定载荷范围内，同时要确认安装空间能够容纳壳体的外形尺寸，预留出足够的调整行程空间，避免安装后张紧调整行程被机架结构挡住。相比分体式的张紧结构，这种集成单元的装配效率更高，备件通用性强，在各类通用输送设备、农业机械、通风设备的传动系统中已经形成了非常成熟的应用方案，建模时还原所有细节特征也能为后续的整机装配仿真、工程图输出、BOM清单统计提供准确的依据。
