高压外啮合齿轮泵结构设计方案

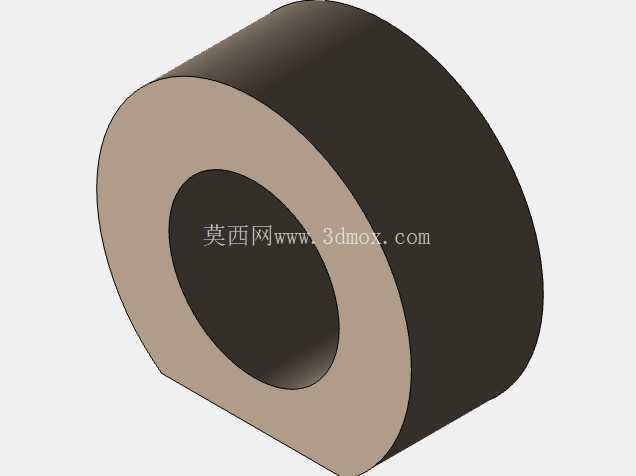

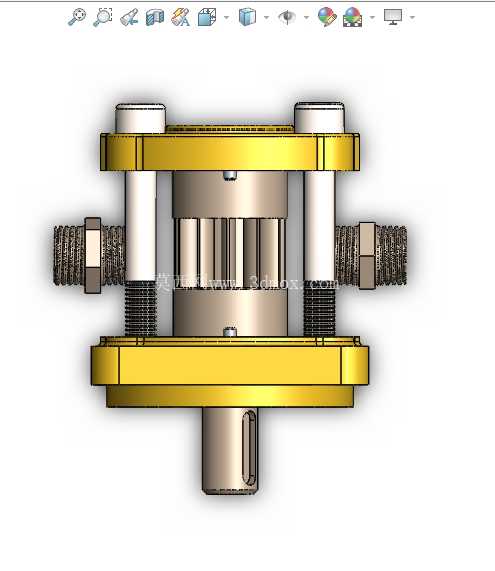

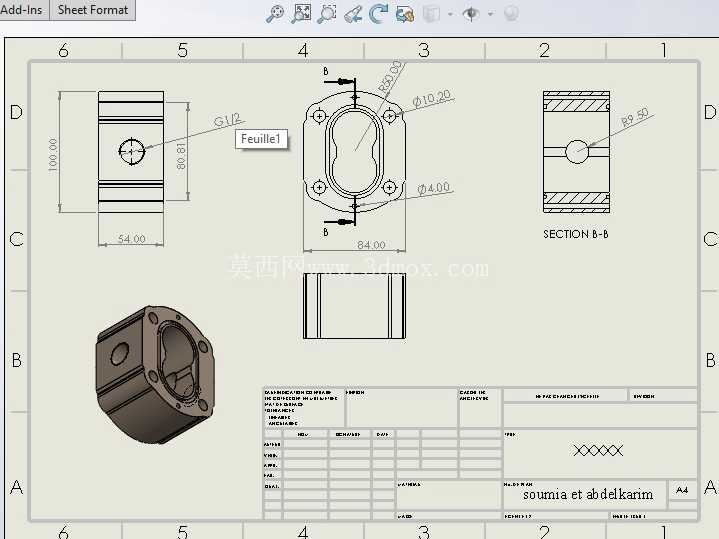

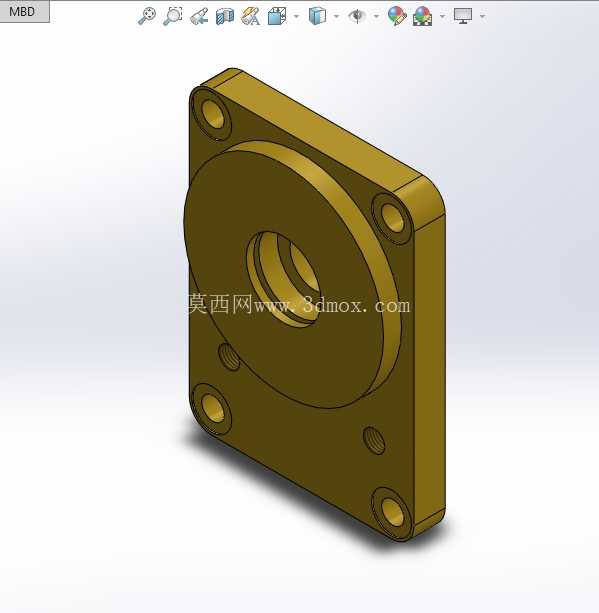

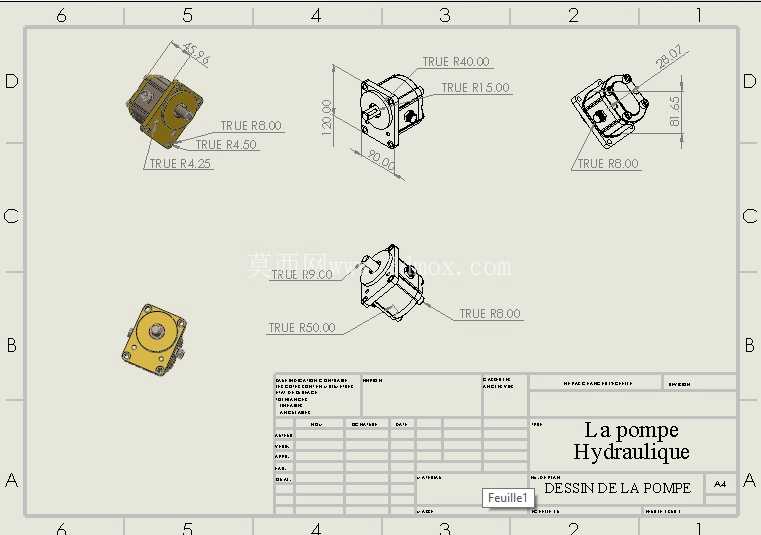

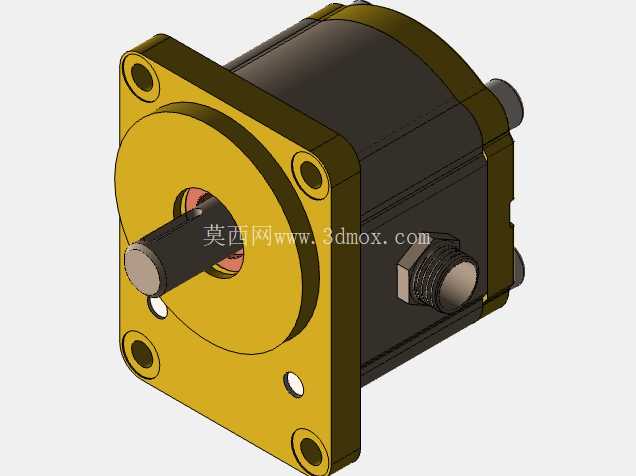

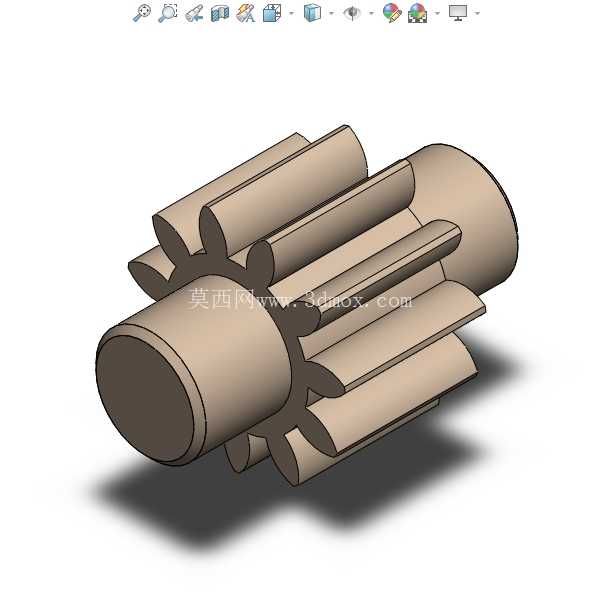

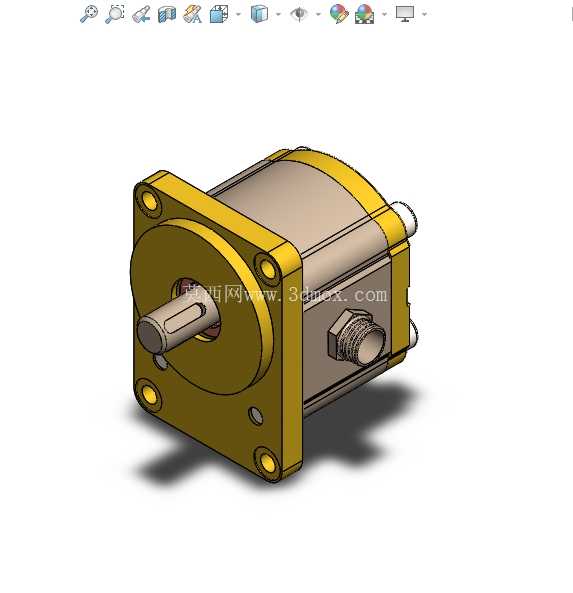

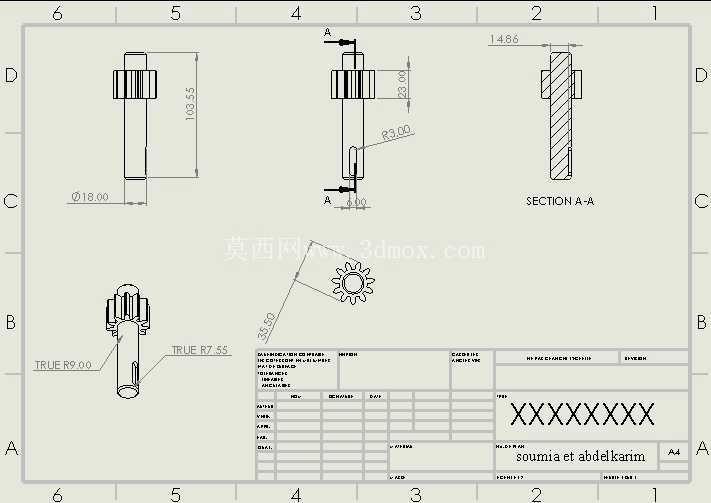

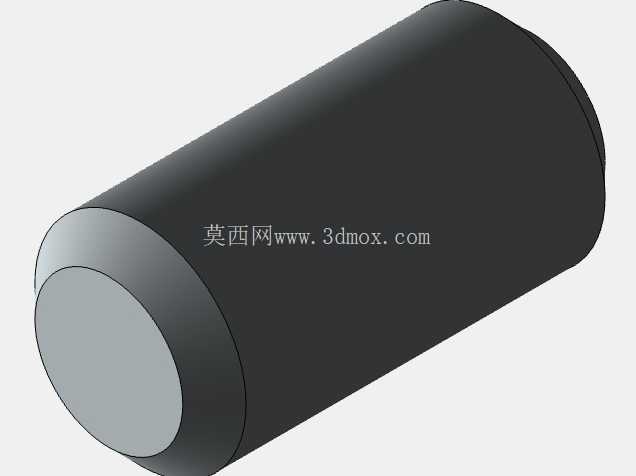

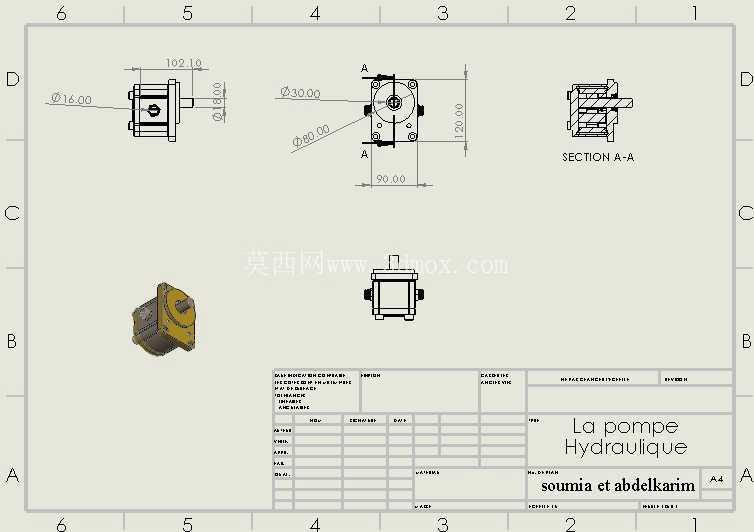

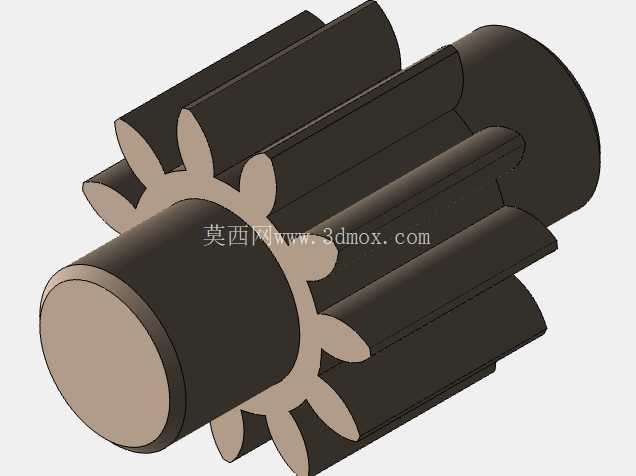

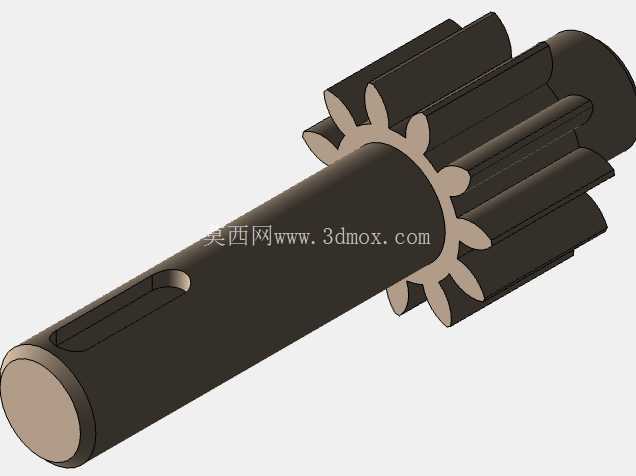

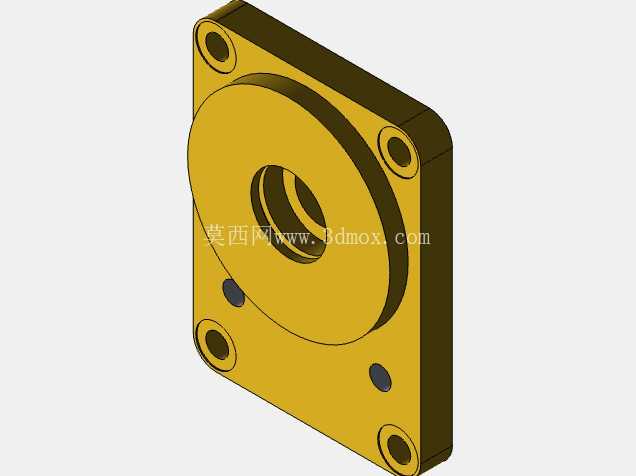

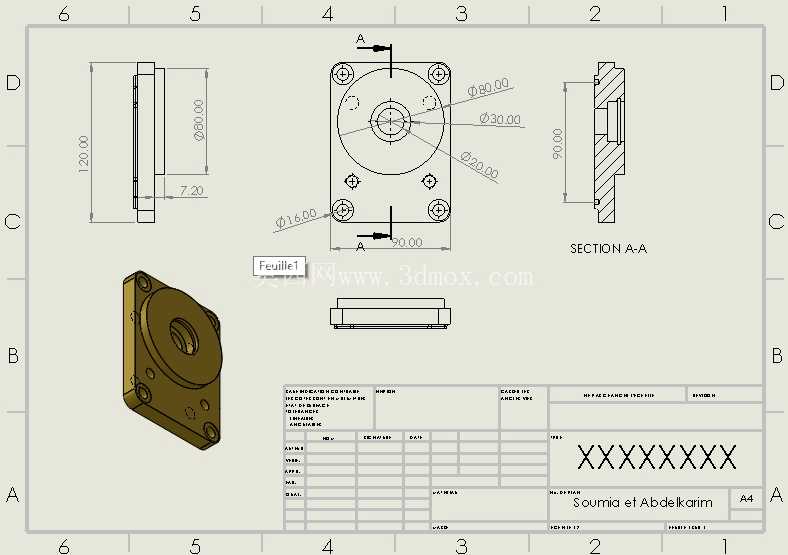

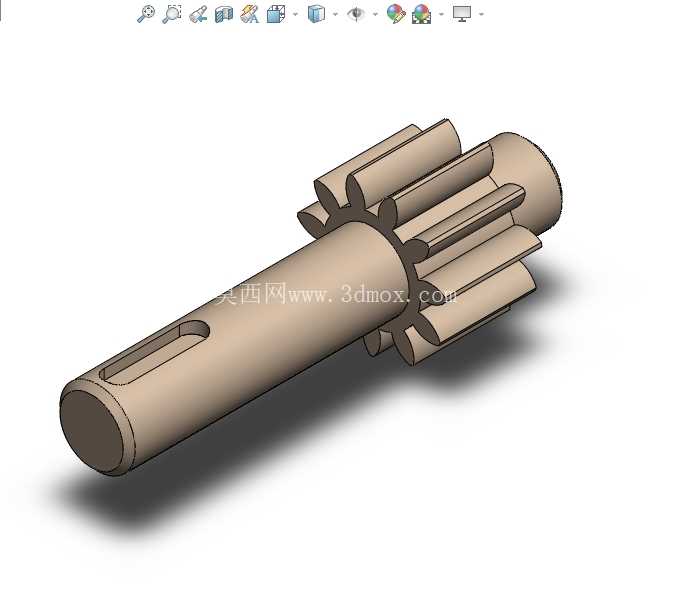

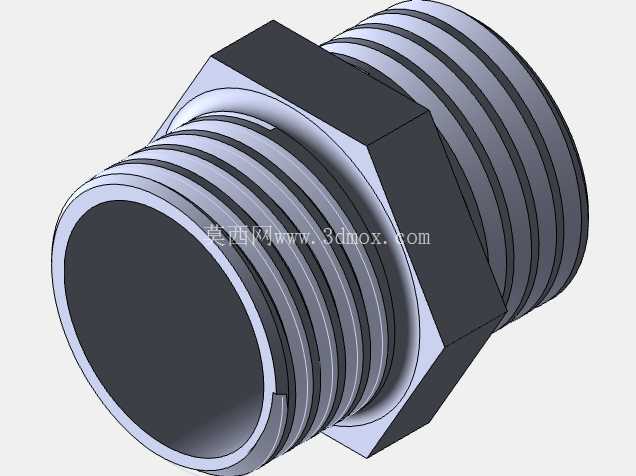

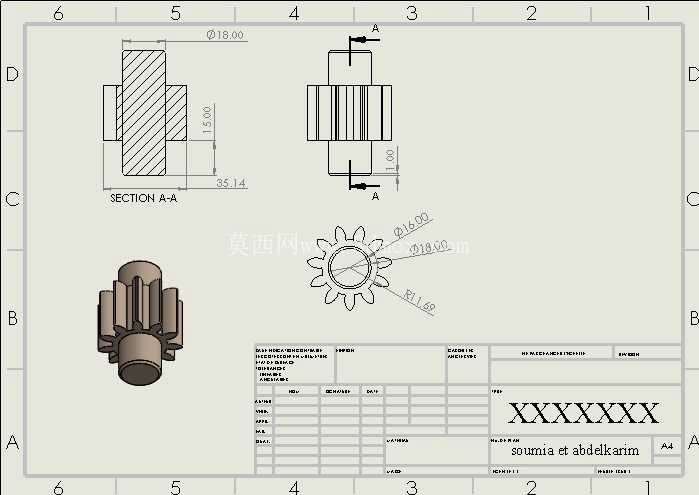

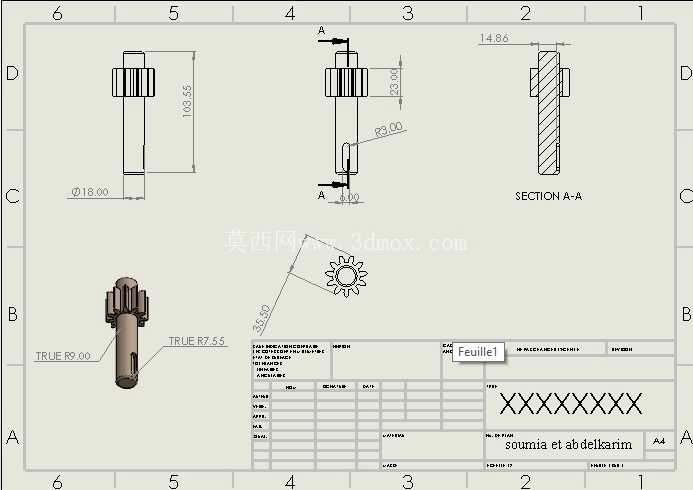

　　在机床液压站、工程机械液压回路、小型液压机具的动力单元搭建中，外啮合齿轮泵是应用占比极高的动力元件，这类元件依靠一对啮合齿轮在泵腔内容积变化完成吸压油动作，相比叶片泵、柱塞泵，它的结构冗余度低、抗油液污染能力强，在中高压工况下的运行稳定性表现突出，是很多固定工位液压设备、行走机械液压系统的首选动力源。这款高压型外啮合齿轮泵的设计，首先围绕安装适配性做了边界约束，前端采用方形法兰安装结构，法兰上预留四个对称布置的通孔，可直接匹配标准液压站安装面板、设备阀组集成块的安装孔位，安装时无需额外做转接板加工，输出轴采用标准圆柱轴伸，带平键安装位，可直接联轴器轮、皮带轮等传动部件，轴伸的伸出长度做了严格控制，避免与安装侧的传动部件发生干涉，侧置的油口采用标准管螺纹接口，可直接对接常用液压油管接头，无需额外做接头转换，整体安装边界紧凑，可适配狭小空间内的液压动力单元布置需求。从功能实现逻辑来看，这款齿轮泵的内部组件完全按照高压工况的受力特点做匹配，齿轮采用参数化轮廓设计，齿形精度满足高压下的容积效率要求，啮合间隙控制在合理区间，既避免齿轮运转时的卡滞磨损，又能减少高压油的内泄漏，保证额定工况下的输出流量稳定。齿轮两侧的侧板采用压力补偿结构设计，可随输出压力变化自动调整贴合间隙，在高压工况下能有效降低侧板与齿轮端面的泄漏量，提升泵的容积效率，支撑齿轮的轴承选用重载滚针轴承，可承受齿轮啮合产生的径向力，保证长期运转下的轴系稳定性，避免轴偏磨导致的泄漏、异响问题。

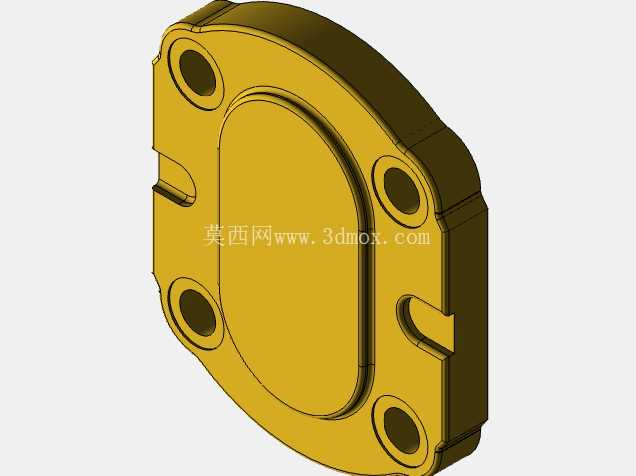

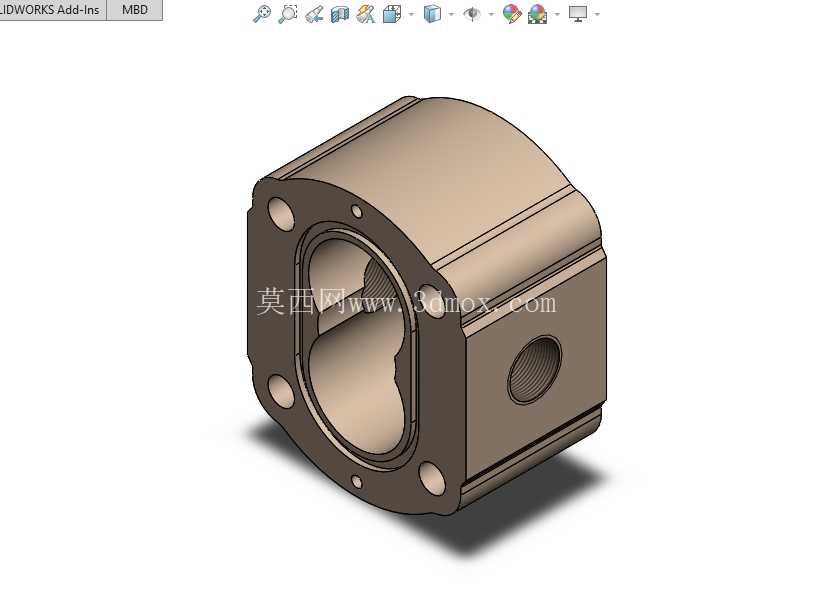

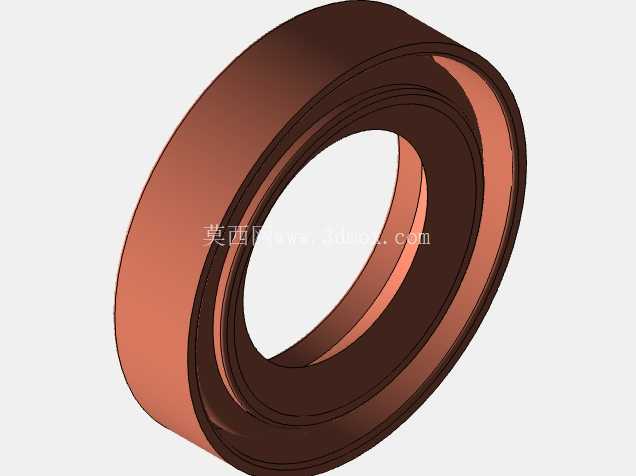

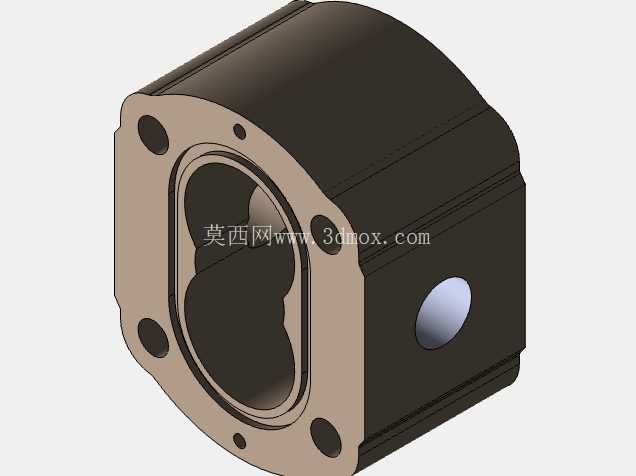

　　泵体的密封结构做了分层设计，轴伸处采用双唇口密封圈，既防止外部灰尘杂质进入泵腔污染油液，又避免泵内高压油沿轴向外泄漏，泵体与端盖、法兰的结合面采用O型圈静密封，可承受额定压力下的密封要求，杜绝结合面渗油问题。内部集成的紧固件全部采用标准内六角螺钉，螺钉的长度、强度等级完全对应结合面的压紧力需求，装配时按照对角顺序拧紧即可保证各结合面受力均匀，不会出现局部压紧力不足导致的密封失效问题。整个泵的装配结构做了运动约束适配，齿轮啮合的侧隙、轴向窜动量都预留了合理范围，装配完成后手动转动轴伸即可感受到均匀的转动阻力，无卡滞、异响问题，可直接用于液压系统的装配调试。

　　从实际选型适配角度看，这款齿轮泵的结构参数可覆盖多数中高压液压系统的流量、压力需求，可用于金属切削设备的液压夹紧、进给回路，工程机械的转向、工作装置驱动回路，小型液压机具的动力输出单元，也可作为润滑系统的供油泵使用。建模过程中所有零件的尺寸链都做了校核，配合公差完全符合液压元件的加工精度要求，零件之间的配合间隙、过盈量都按照实际加工工艺设定，比如轴承与泵体孔的配合采用过渡配合，轴承与轴的配合采用过盈配合，密封槽的尺寸、公差完全对应标准密封圈的安装要求，不会出现密封圈压缩量过大导致的过早磨损，或是压缩量不足导致的泄漏问题。

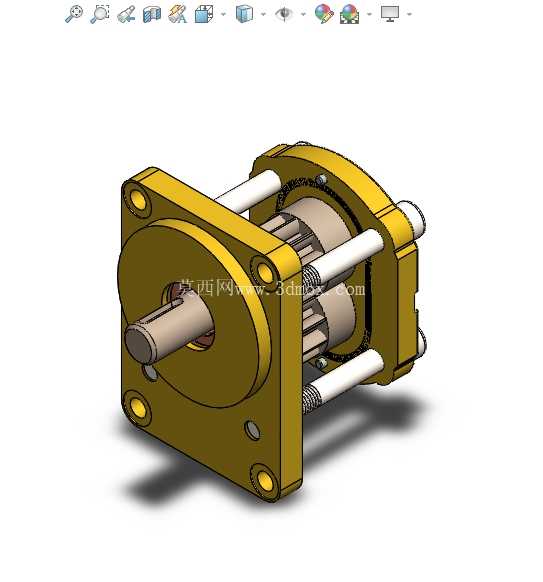

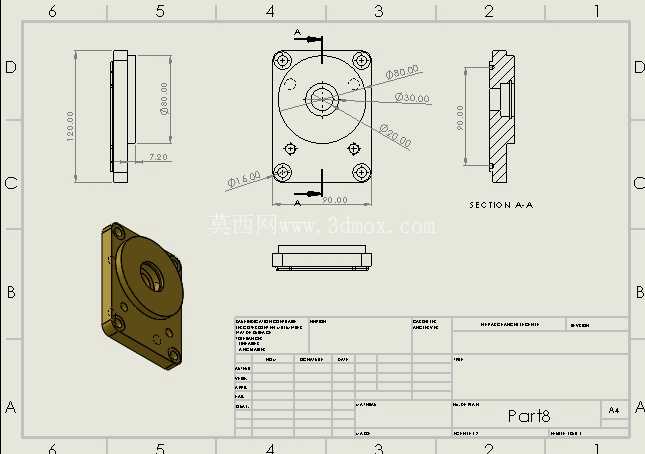

　　泵体的外形做了圆角过渡处理，既避免加工、装配过程中的锐边划伤，也能减少应力集中，提升泵体在高压工况下的结构强度，进出油口的位置做了优化，可适配不同方向的管路布置需求，安装法兰的厚度满足安装压紧力的强度要求，长期使用不会出现法兰变形导致的安装松动问题。对于结构设计从业者来说，这款模型的装配逻辑完全还原了实际齿轮泵的装配顺序，从轴系组件预装，到齿轮、侧板、泵体的合装，再到端盖、紧固件的锁紧，每个步骤的约束关系都符合实际装配工艺，可直接作为液压元件结构设计、液压系统选型参考的三维参照，也可用于液压原理教学、装配工艺演示的数字化模型使用，模型中所有零件的特征都保留了参数化属性，可根据实际流量、压力需求调整齿轮参数、泵体尺寸，快速衍生出不同规格的齿轮泵设计方案，大幅缩短同类型产品的设计迭代周期。
