电容式水力增压泵涡轮叶轮结构设计

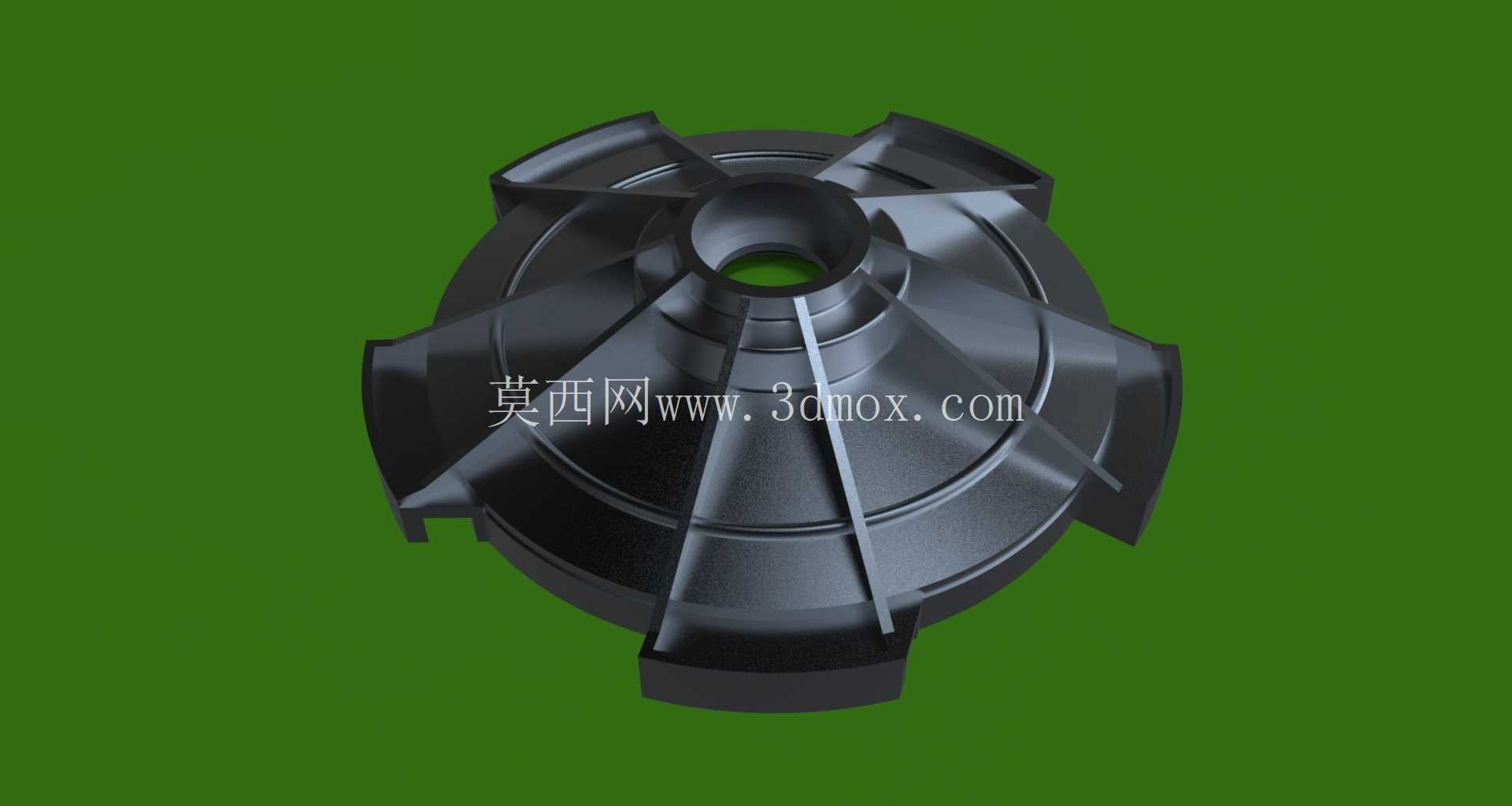

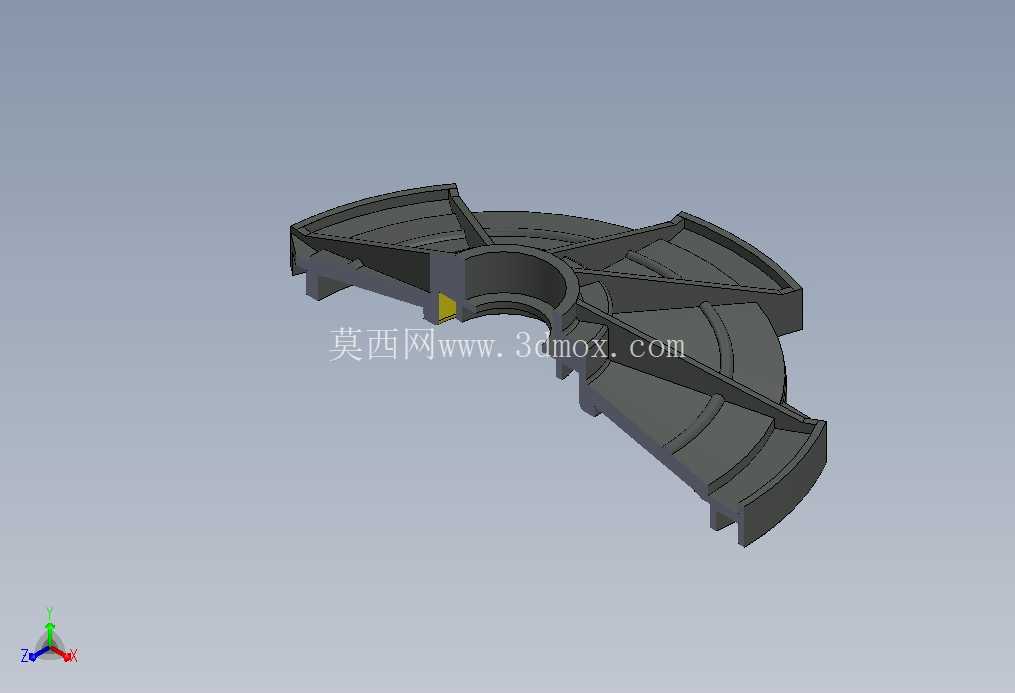

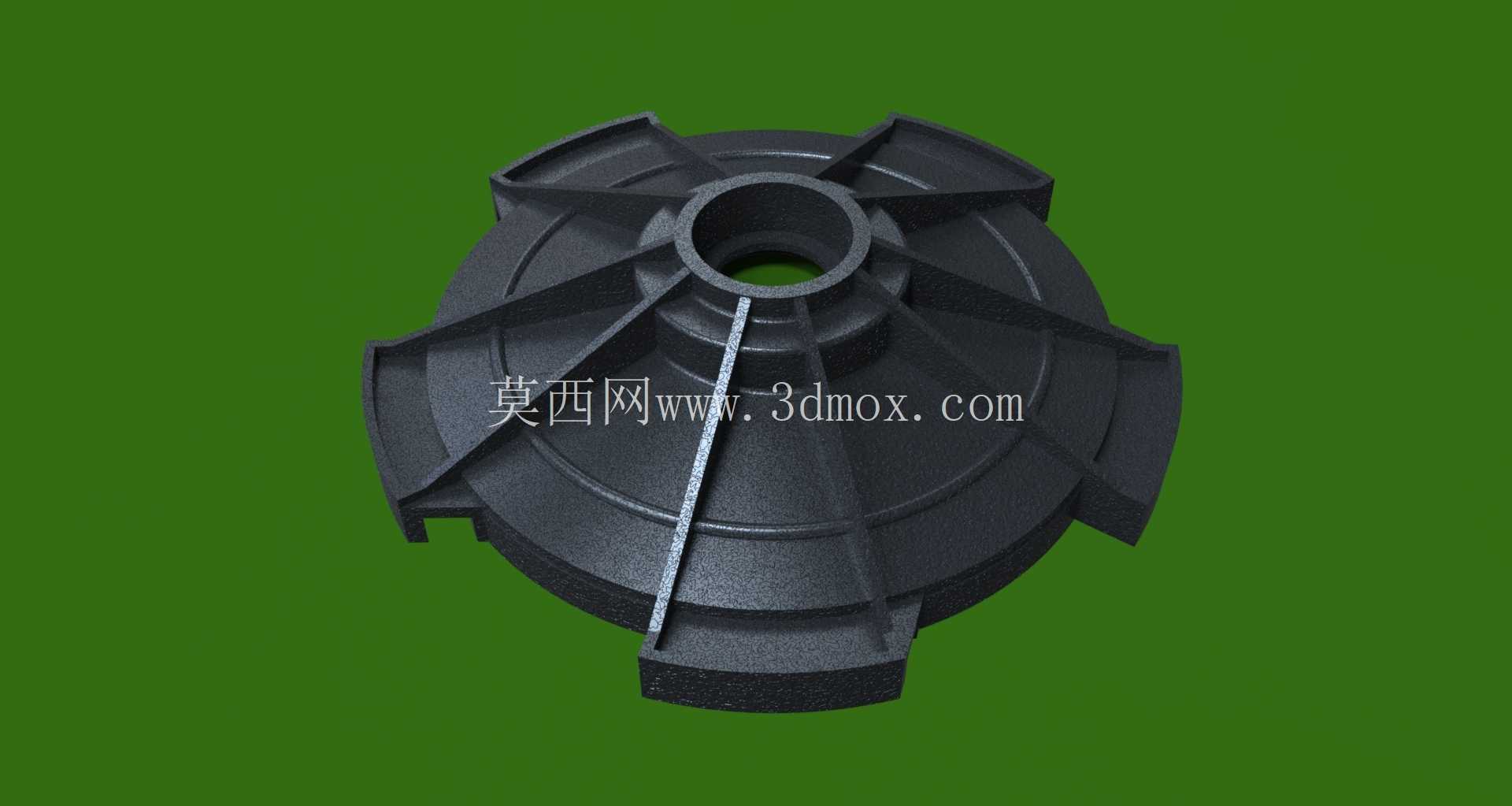

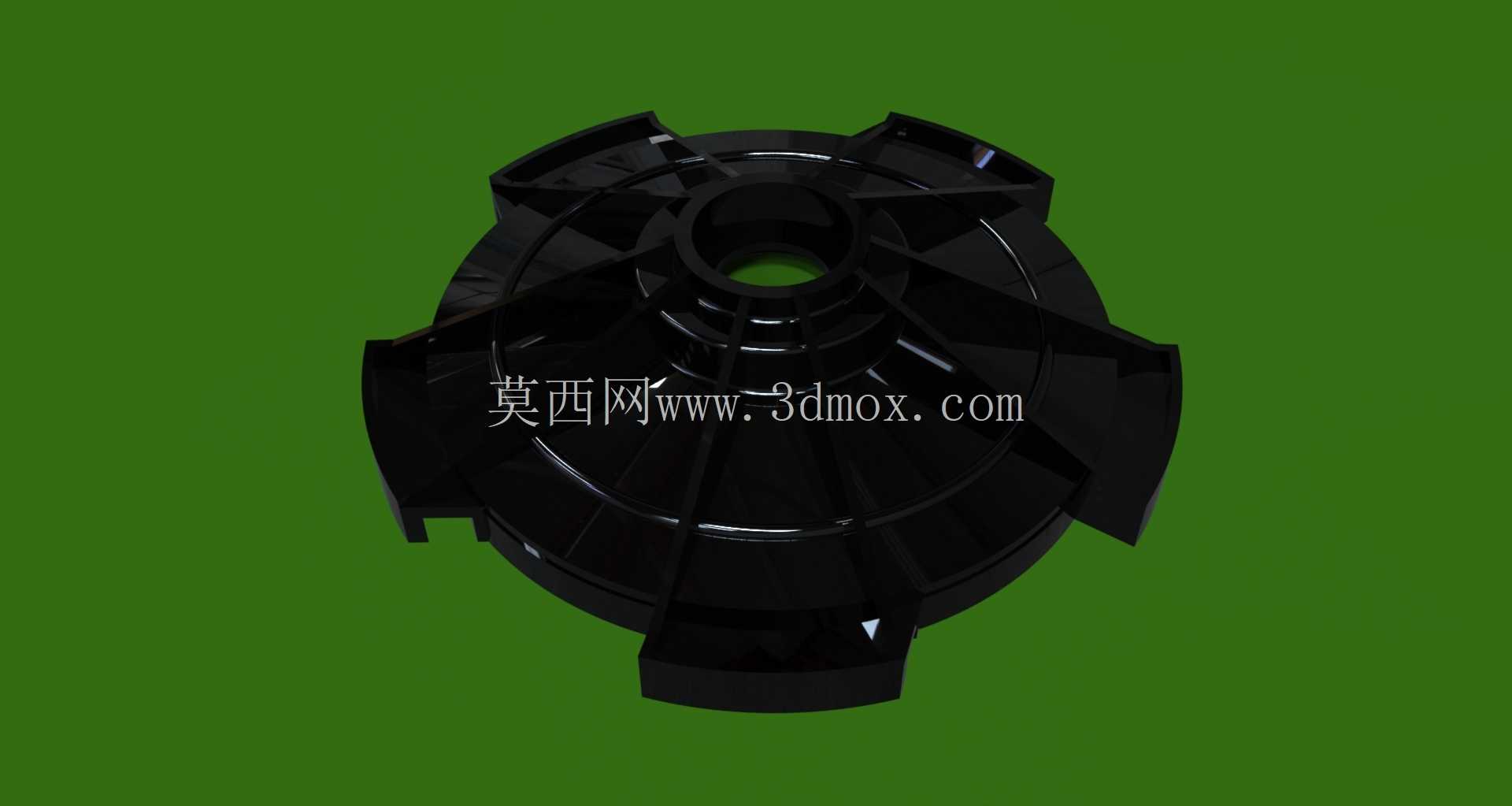

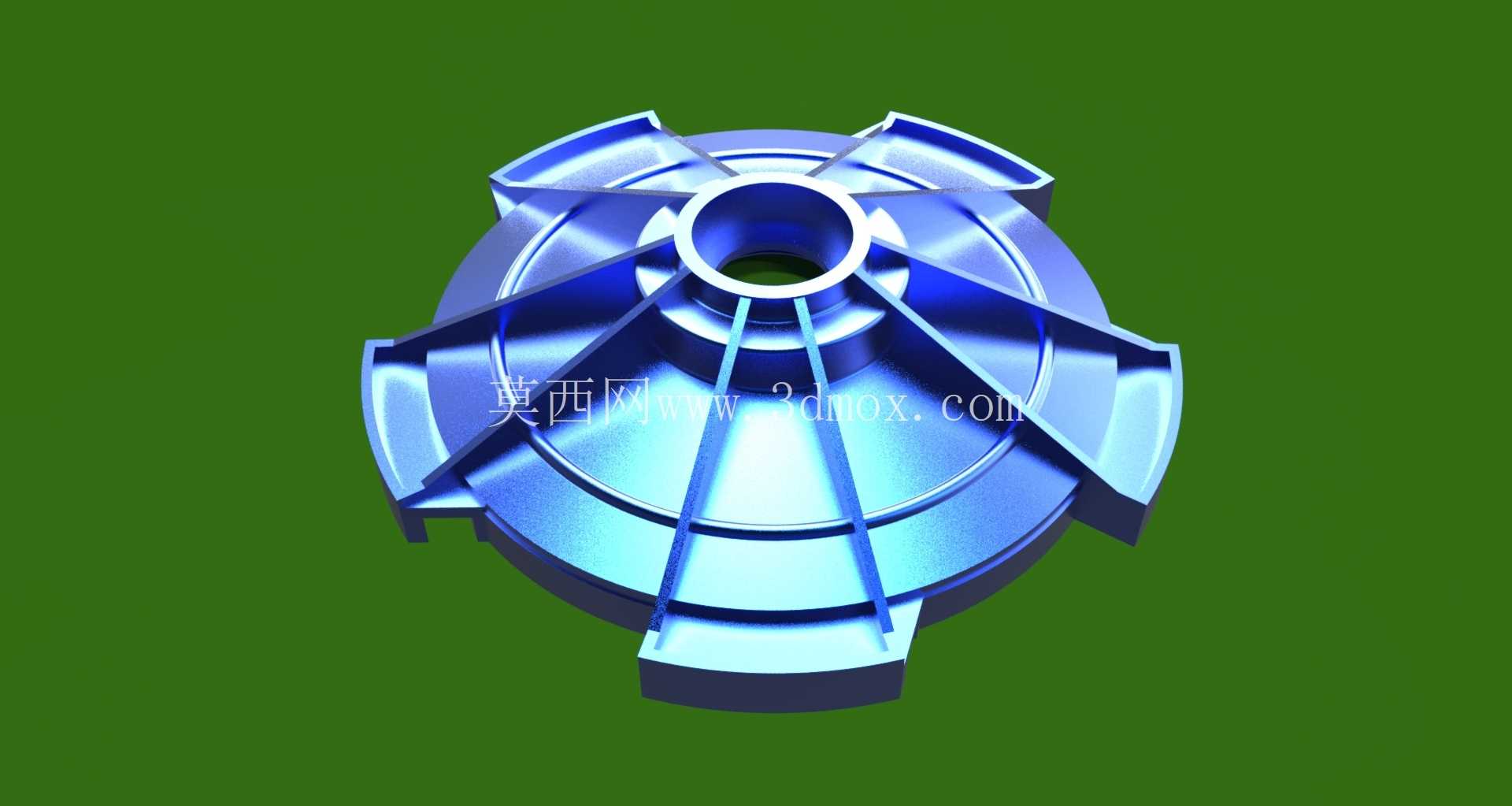

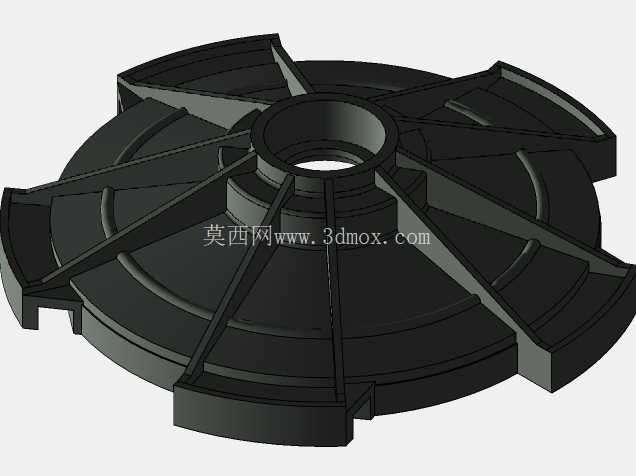

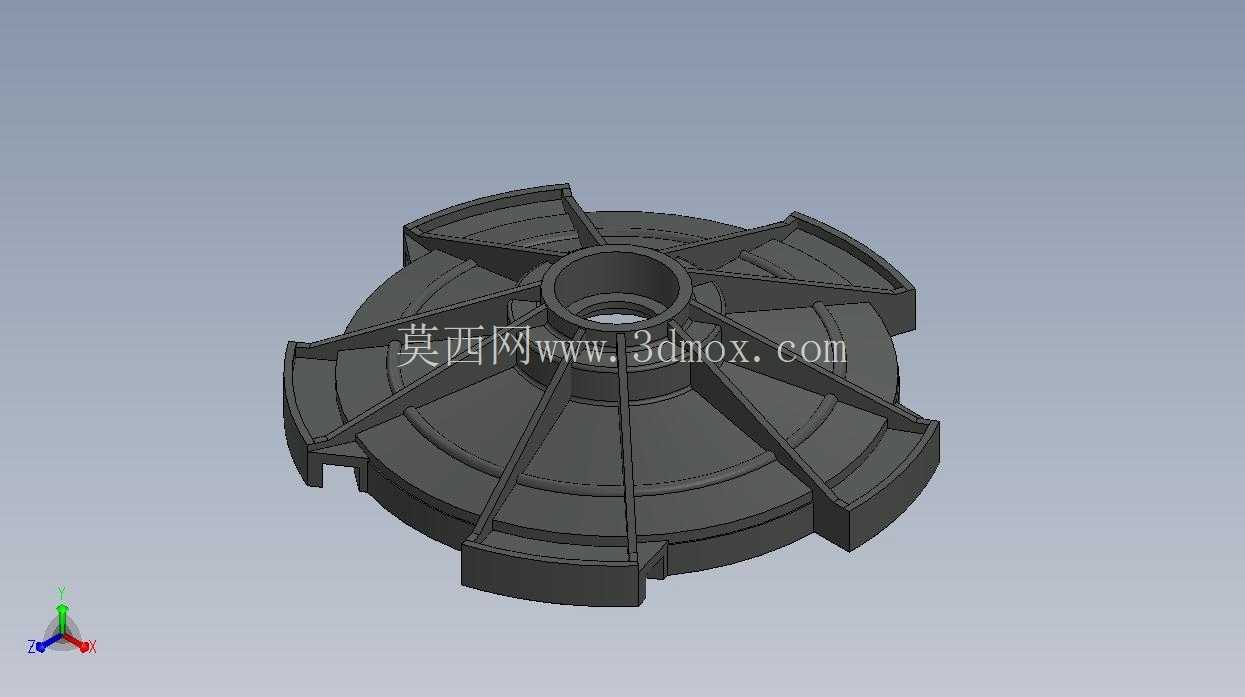

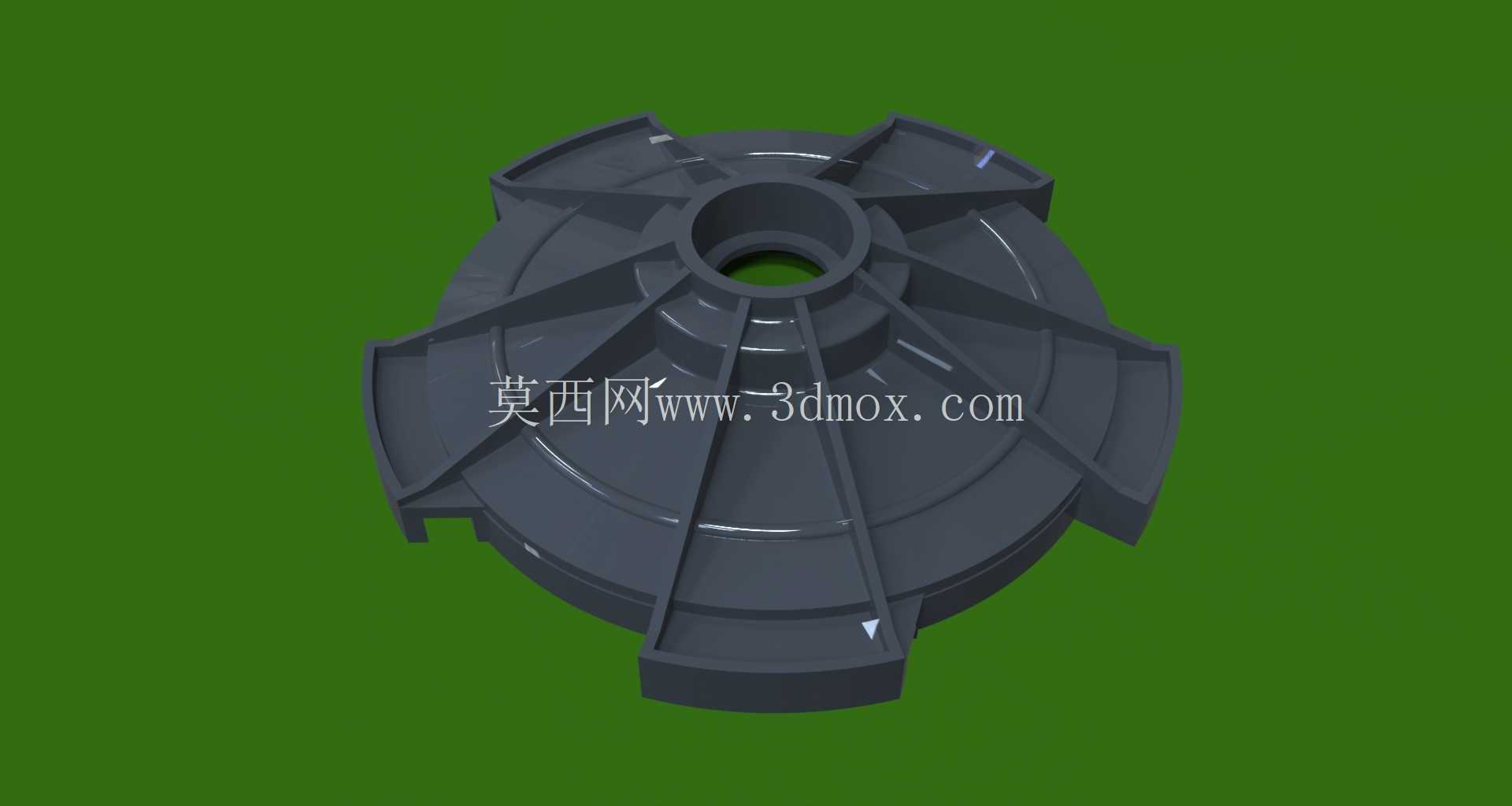

　　这款叶轮是家用及小型商用增压供水系统里电容式水力增压泵的核心做功部件，日常接触到的自建房自来水增压、小型无塔供水设备、户式水循环系统的压力提升环节，都要靠这类叶轮完成能量转换，把电机输出的旋转机械能转化为水流的压力能与动能，直接决定整台泵的扬程、流量与运行效率。从结构上看，它采用径向直叶片加周向分流筋的开放式轮盘设计，中心设置带台阶的轴孔，用于和电机输出轴配合定位，轴孔周边做了加厚凸台，用来传递扭矩同时避免轴孔位置应力集中，轮盘背面均匀分布8条径向加强筋，从中心凸台一直延伸到轮缘位置，既可以提升轮盘整体刚性，降低高速旋转时的形变，也能在叶轮转动时对轮背侧的水体起到导流作用，减少轮背区域的涡流损失。叶片采用等厚直出设计，出口边做了小角度切角处理，能降低叶片出口处的水流冲击，减少水力损失，同时叶片之间的流道宽度经过匹配计算，适配小流量高扬程的工况需求，避免小流量工况下出现流道堵塞或者脱流问题。轮缘位置设置了分段式的挡边结构，不是整圈连续的轮缘，这种设计一方面可以减少叶轮与泵腔内壁的摩擦面积，降低圆盘摩擦损失，另一方面分段的缺口可以让流道内的少量杂质顺利通过，提升小颗粒杂质的通过能力，避免家用供水系统里的细小沙粒卡在叶轮和泵壳之间造成卡滞。

　　设计这类叶轮的时候，首先要匹配泵的额定转速与性能参数，确定叶轮的名义直径，这个尺寸直接决定泵的理论扬程，轴孔的尺寸公差要和电机轴的配合公差匹配，一般采用过渡配合，保证扭矩传递的同时不会出现装配困难，中心凸台的高度要和泵腔的密封腔尺寸匹配，避免和机械密封或者密封环发生干涉。轮盘的厚度要结合材料的力学性能计算，一般采用压铸铝合金或者增强工程塑料生产，厚度过薄会导致高速旋转时轮盘形变过大，和泵壳发生摩擦，厚度过厚则会增加叶轮重量，提升电机的启动负载，同时增加转动惯量，影响泵的启停响应速度。

　　叶片的数量选择上，8片叶片的设计是在扬程和效率之间做的平衡，叶片数量过多会增加流道的摩擦损失，数量过少则会导致流道内的涡流损失增大，每个叶片的出口安装角经过调整，保证水流离开叶轮时的速度三角形匹配泵体压水室的设计，减少压水室内的水力冲击。安装边界上，叶轮装入泵腔后，前端面和泵体进水口的密封环之间要保留0.2-0.5mm的间隙，间隙过大会导致回流损失增大，泵的效率下降，间隙过小则会因为加工装配误差或者运行时的热胀冷缩出现摩擦，叶轮后端和泵盖之间的间隙要匹配机械密封的安装尺寸，保证机械密封的动环可以正常贴合在静环上，不会出现密封面偏移导致的漏水问题。

　　实际应用中，这类叶轮运行转速一般在2800rpm左右，对应民用小功率增压泵的电机转速，设计时还要做动平衡校核，在轮缘位置预留去重区域，保证叶轮的剩余不平衡量符合旋转部件的精度要求，避免运行时出现振动过大、噪音超标的问题，影响用户使用体验，同时长期振动也会导致机械密封和电机轴承的使用寿命缩短。流道的设计上，从进水口位置到叶片出口，流道的过流面积是逐渐扩大的，让水流在流道内流动时可以平稳地将动能转化为压力能，避免流速突变带来的水力损失，叶片的进口边做了圆角过渡处理，减少水流进入叶片时的冲击损失，提升泵在大流量工况下的抗气蚀性能，避免叶轮进口位置因为压力过低产生气蚀，造成叶轮表面剥蚀损坏，缩短使用寿命。轮背的加强筋除了提升刚性之外，还可以起到平衡轴向力的作用，转动时加强筋带动轮背侧的水体旋转，产生一定的离心力，降低轮背侧的水体压力，从而平衡一部分叶轮进口侧的轴向水推力，减少电机轴承承受的轴向载荷，提升轴承的运行寿命。
