带固定安装支架的角向切割研磨装置

这套带安装支架的角磨改装切割装置，核心是将手持角向磨光机转化为固定式小型切割作业单元，在小型机加工、五金维修、家装施工、模型制作等场景中应用十分广泛。日常作业里，手持角磨机进行金属型材切割时，很容易因为手部抖动出现切口偏斜、进刀量失控的问题，不仅切割精度差，还存在磨片碎裂、工件飞弹的安全隐患，这套支架结构恰好解决了这类痛点，通过刚性固定结构约束角磨机的运动轨迹，让切割作业的稳定性大幅提升。

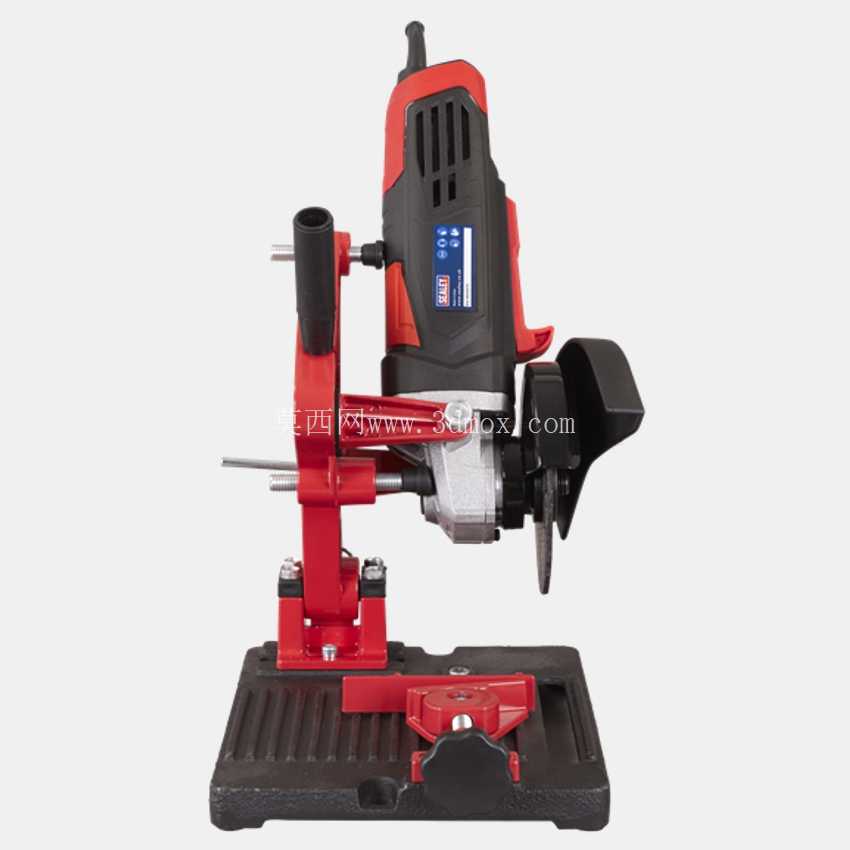

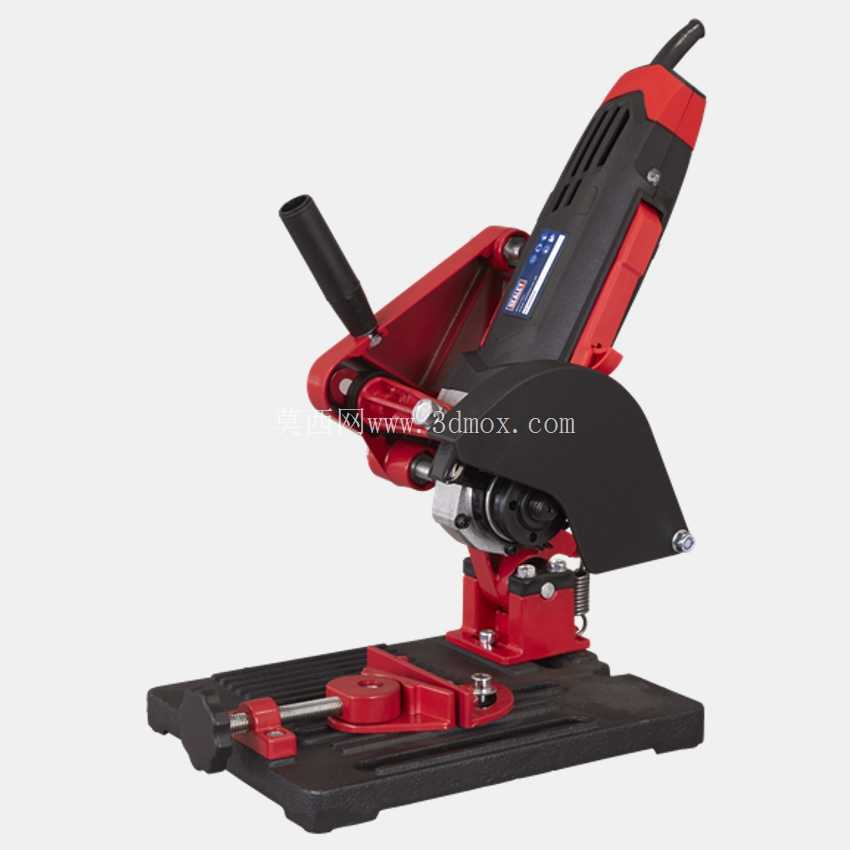

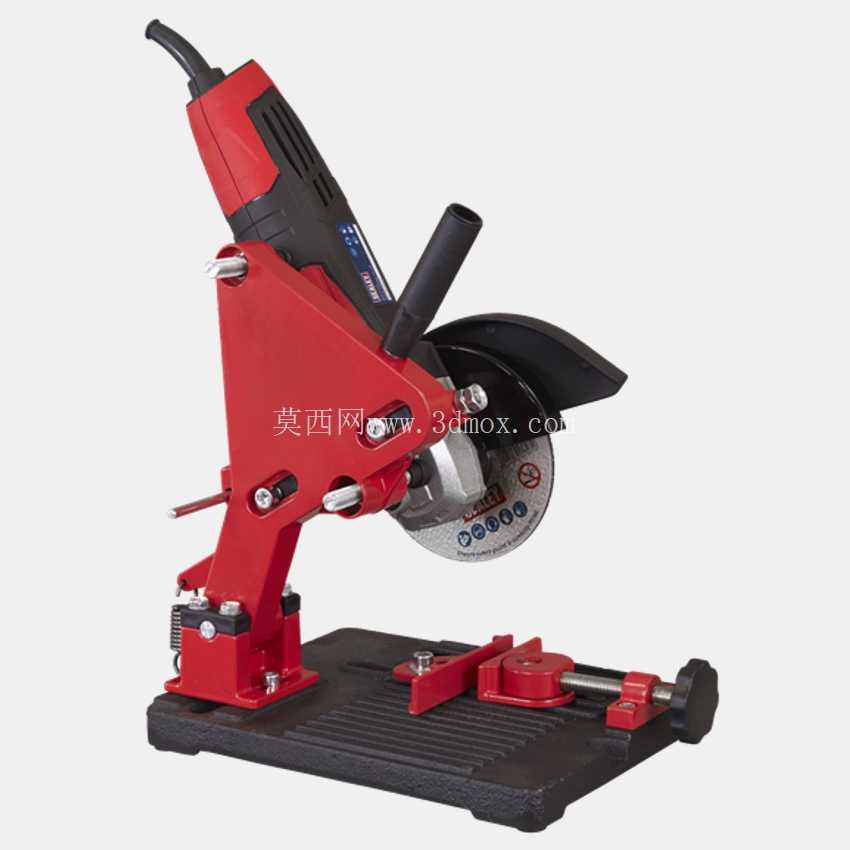

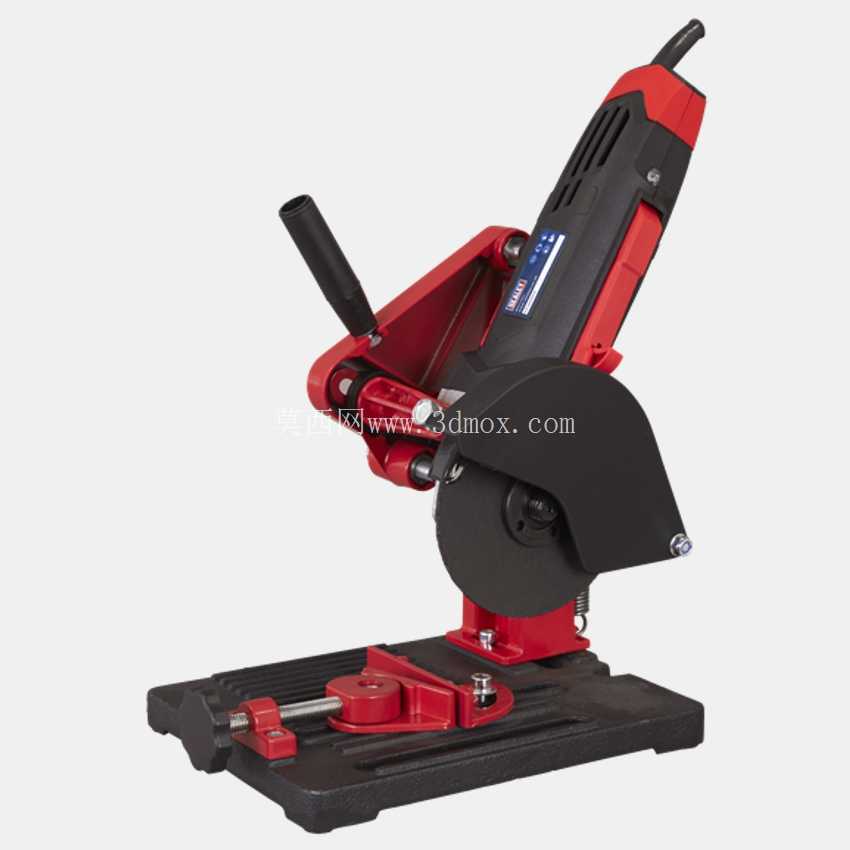

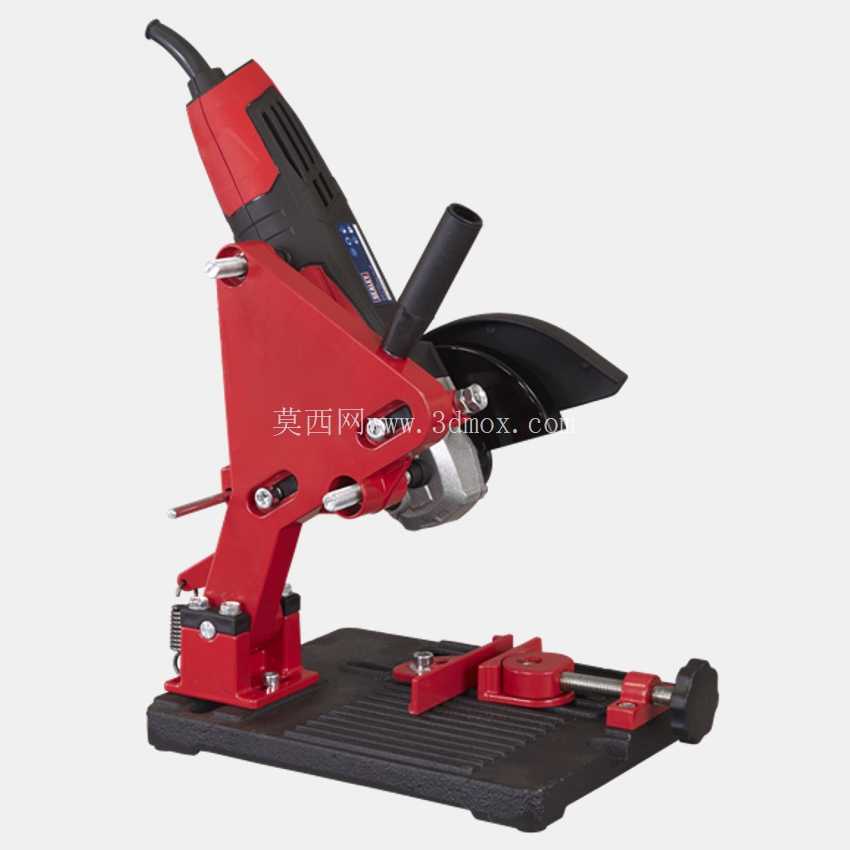

从结构设计来看，整套装置分为角磨机固定座、摆动支撑臂、工作台基座、工件夹紧机构四个核心部分。角磨机固定座采用环抱式锁紧结构，适配市面上主流的100型、125型角磨机的机身轮廓，通过两颗侧向锁紧螺栓压紧机身，避免作业过程中角磨机出现移位、偏转，固定座与摆动臂之间采用铰接结构，铰接轴的同轴度经过调校，保证角磨机下压切割时的运动轨迹始终垂直于工作台面，不会出现侧向摆幅。摆动臂上集成了辅助手柄安装位，保留了原角磨机辅助手柄的安装接口，操作人员下压作业时可以握持辅助手柄控制进刀力度，同时摆动臂内置了复位弹簧结构，切割完成松开手柄后，切割单元会自动抬升到初始安全位置，避免磨片长时间接触工件造成过度磨损。

工作台基座采用带防滑纹理的铸铁材质平台，平台表面的T型槽结构为工件夹紧机构提供了可调安装空间，平台的平面度控制在0.1mm/100mm以内，保证工件放置时的水平度，避免切割面出现倾斜。工件夹紧机构采用快速夹钳配合丝杆进给的结构，固定夹块与活动夹块的夹持面都做了滚花处理，增大与金属型材、管材、小型工件的接触摩擦力，夹紧行程可以覆盖最大50mm厚度的工件，丝杆端部的防滑手轮可以单手操作，装夹工件的效率比传统台虎钳更快。

从安装边界来看，整套装置的底座安装孔位间距为160mm*120mm，可以直接通过螺栓固定在常规的钳工工作台、角钢支架上，不需要额外做复杂的基础改造；角磨机安装后，最大切割深度可以达到30mm，能够满足日常小型角钢、扁铁、PVC管材、薄铝板的切割需求，切割时磨片的防护罩完全覆盖磨片上半部分，配合支架的限位结构，磨片的外露作业区域刚好满足切割行程需要，大幅降低磨片碎裂飞溅的风险。

在实际使用场景中，这套装置既可以替代小型砂轮机做小型工件的端面打磨、毛刺清理作业，更换树脂切割片后就可以完成型材精密切割，更换百叶片、抛光轮后还能完成工件表面抛光、焊缝打磨的工序，对于小型加工门店、维修作坊来说，不需要单独购置台式切割机、砂轮机，通过这套支架搭配手持角磨机就可以实现多工序作业，设备的投入成本更低，占用的工作台空间也更小。设计过程中，结构件的受力点都做了加强筋处理，角磨机固定座的受力位置厚度达到6mm，避免长时间作业出现结构变形，铰接位置采用耐磨铜套作为衬套，减少反复摆动带来的磨损，延长整套结构的使用寿命。

需要注意的是，安装角磨机时要保证磨片的旋转方向与支架上标注的方向一致，避免磨片反向安装出现受力崩裂的问题，夹紧工件时要保证工件的切割位置对准磨片的正下方，不要偏斜夹持，避免切割过程中磨片受到侧向力。日常维护时，定期给铰接轴、夹紧丝杆加注润滑脂，清理工作台面上的切割碎屑，避免碎屑进入铰接缝隙造成运动卡滞，复位弹簧要定期检查弹力，如果出现弹力衰减要及时更换，保证切割完成后切割单元能可靠复位，避免磨片意外接触工件。
