立式铣床加工工位配套工装结构设计

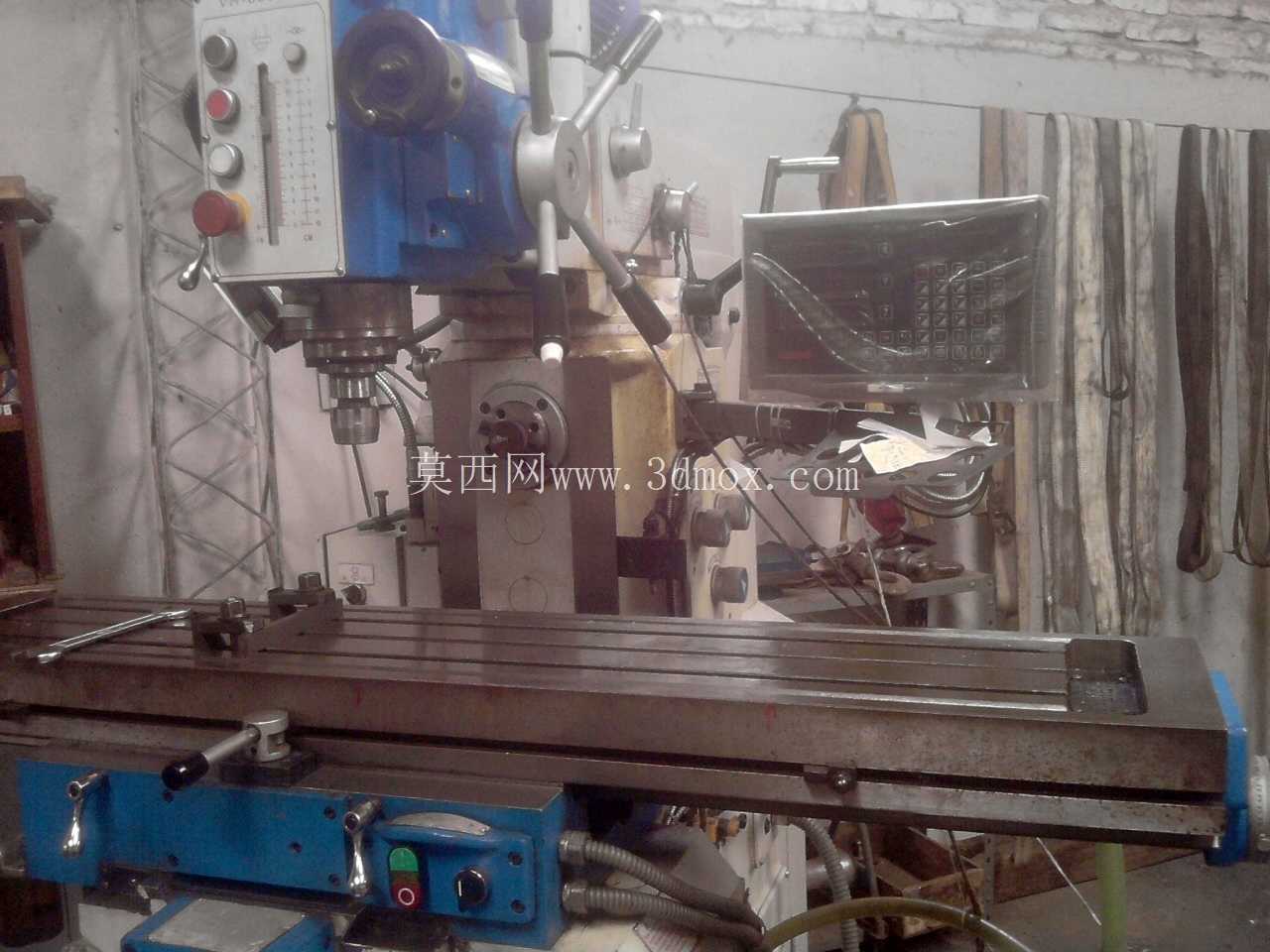

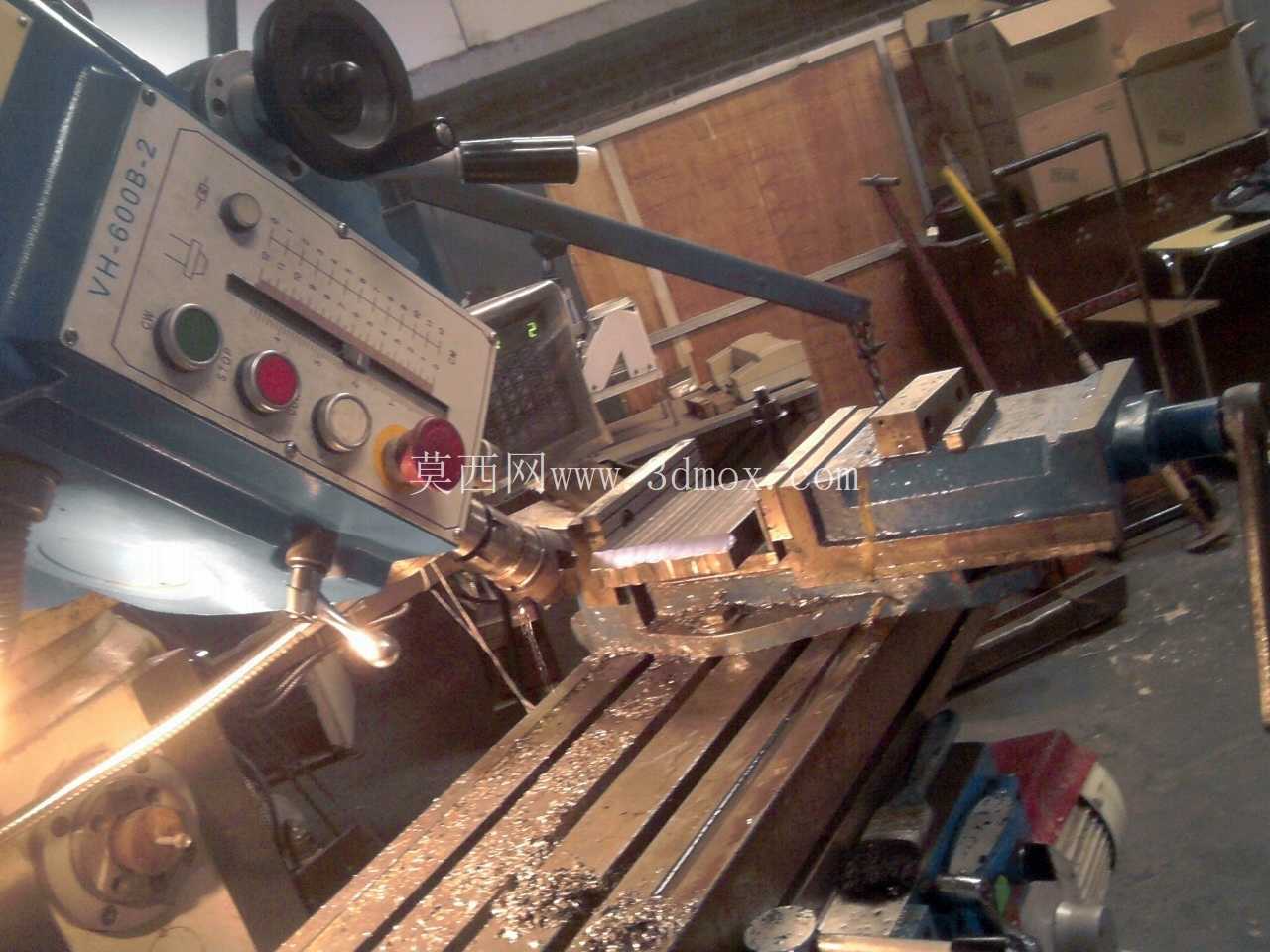

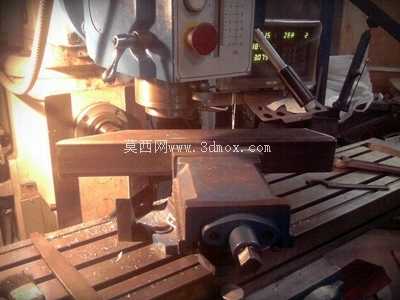

这套立式铣床配套的工位结构，主要面向中小批量金属零件的铣削、钻削、镗削加工场景，适配普通加工车间、模具维修工段、职业院校机加工实训场地的日常作业需求，可覆盖常规黑色金属、有色金属零件的平面加工、沟槽铣削、孔系加工等多类工序。从实际使用逻辑来看，整套结构围绕立式铣床的作业半径做布局，核心加工区域的工作台采用经时效处理的铸铁材质，T型槽布局沿用通用铣床的标准槽距，可直接适配通用机用平口钳、压板组件、分度头等常规工装的装夹需求，不需要额外做转接板改造，能减少工位调整的辅助时间。

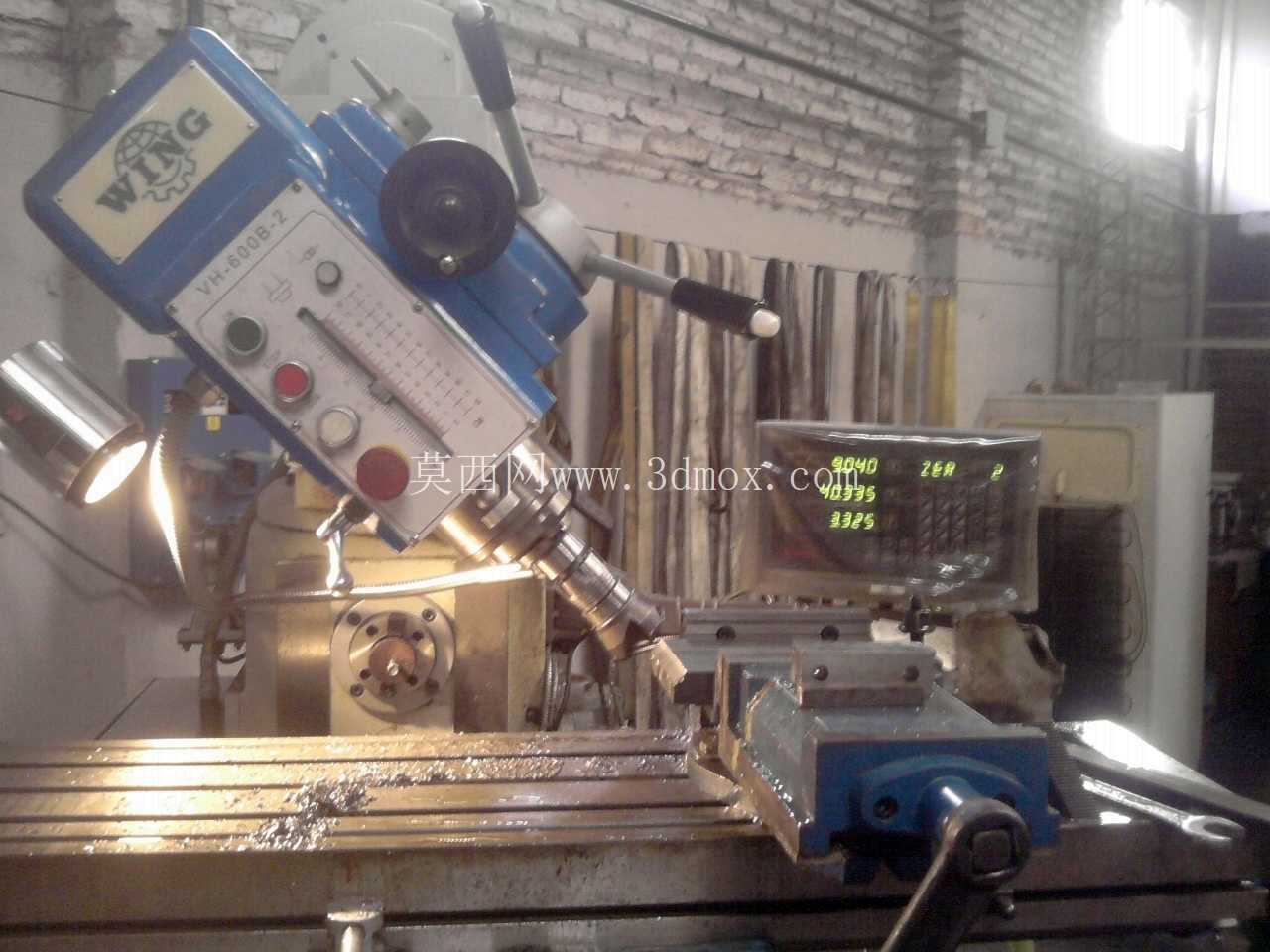

设计阶段优先考虑了操作的人机工程合理性，操作面板布置在主轴箱左侧，高度与站立操作人员的手肘位置齐平，主轴转速调节手柄、进给切换手柄、急停按钮的排布符合常规操作习惯，操作人员在装夹工件后不需要大幅度挪动身体即可完成参数调整与设备启停操作。主轴箱的升降导轨采用矩形贴塑导轨，配合间隙调整机构，可在重切削工况下保持足够的刚性，减少振刀纹的产生，适配模具钢、45号钢等常见加工材料的粗精加工需求。工作台的纵向、横向进给均设置了手动微调与自动进给切换结构，手轮的转动阻尼经过匹配，手动对刀时的进给精度可控制在0.02mm以内，能满足普通精度零件的加工要求。

安装边界方面，整套设备的底座采用整体铸铁结构，底部设置六个可调垫铁的安装位，不需要做专门的混凝土基础，普通硬化车间地面即可完成安装调试，设备的横向占地宽度适配常规3米跨度的车间工位布置，纵向长度预留了工件上下料的操作空间，操作人员在工作台前端作业时，身后可预留足够的物料周转通道。冷却系统的水箱集成在底座内部，冷却液喷嘴可灵活调整位置，能直接对准切削区域，同时回水路径做了挡屑设计，可减少切屑进入水箱造成的水泵堵塞问题。电气控制箱布置在设备右侧，与主体结构做了防尘密封处理，可适配机加工车间多粉尘、多切削液飞溅的作业环境，线缆走线全部采用金属软管防护，避免切屑刮蹭造成的线路破损。

工位配套的置物区域做了分区设计，工作台右侧预留了刀具、量具的临时放置位，可放置常用的铣刀刀柄、扳手、百分表等工具，减少操作人员往返工具柜取放工具的时间。主轴的端面跳动、径向跳动参数按照普通立式铣床的精度标准做结构匹配，可适配直柄铣刀、锥柄铣刀、钻头等多类切削刀具的装夹，刀具装夹采用标准莫氏锥孔，可直接适配通用的刀具套，不需要定制专用装夹配件。工作台的行程范围覆盖常规中小零件的加工尺寸，不需要频繁挪动工件装夹位置即可完成全区域加工，针对长条类零件的加工，工作台两端设置了辅助支撑的安装接口，可加装延伸支撑托架，避免长工件加工时的颤振问题。

整套结构的维护点做了外露设计，导轨润滑注油点、进给箱油位观察窗、皮带张紧调整机构都布置在容易操作的位置，日常维护时不需要拆解大量护罩即可完成保养作业，可降低设备的日常维护成本。安全防护方面，主轴区域设置了可调整的防护挡板，可阻挡切削过程中飞溅的切屑，同时不影响操作人员观察切削状态，进给行程的两端都设置了硬限位块，可避免操作失误造成的工作台超程碰撞，保护丝杠与导轨结构不受损坏。
