木工修边机用榫眼加工定位夹具结构

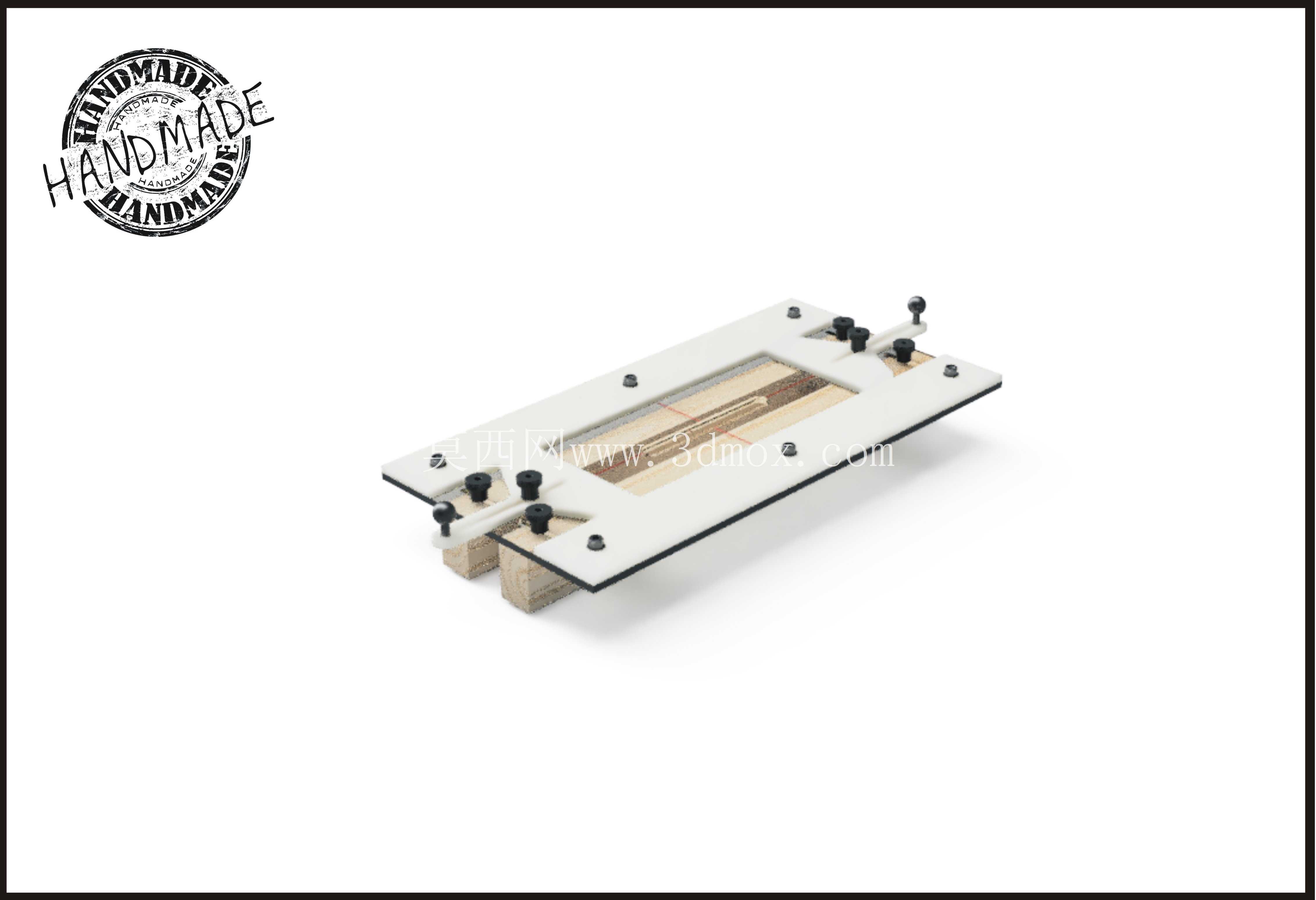

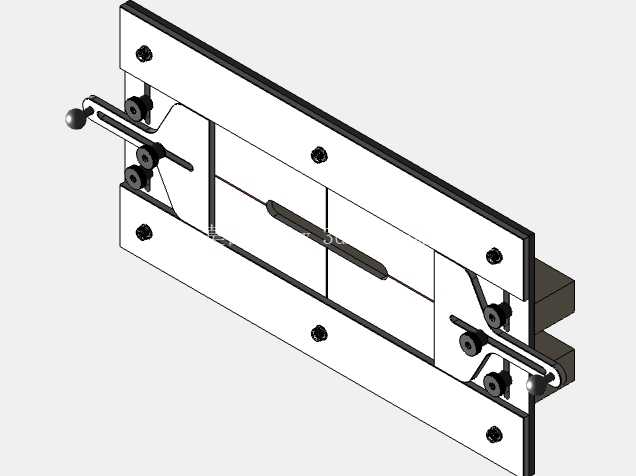

　　这套适配手持木工修边机的榫眼加工定位夹具，核心服务于实木家具制作、家装木作现场、小型木工工坊的榫槽加工作业场景，解决手持修边机加工榫眼时走位偏移、槽深不均、槽边崩茬的常见加工痛点，替代传统手工凿削的低效作业模式，也能降低新手操作修边机做榫的失误率。从结构设计逻辑来看，整套夹具采用双层滑动限位结构，底层为贴合作业木料的定位基准板，板上预留多组可调式锁紧螺栓位，可根据待加工木料的宽度、榫眼的横向位置快速调整挡块位置，锁紧后夹具与木料形成刚性固定，不会在加工过程中出现横向窜动；上层为修边机安装滑动板，滑动板与底层基准板之间通过平行导向条约束滑动方向，保证修边机的走刀路径始终与木料边缘保持垂直或平行，不会出现斜槽、歪槽的加工缺陷。

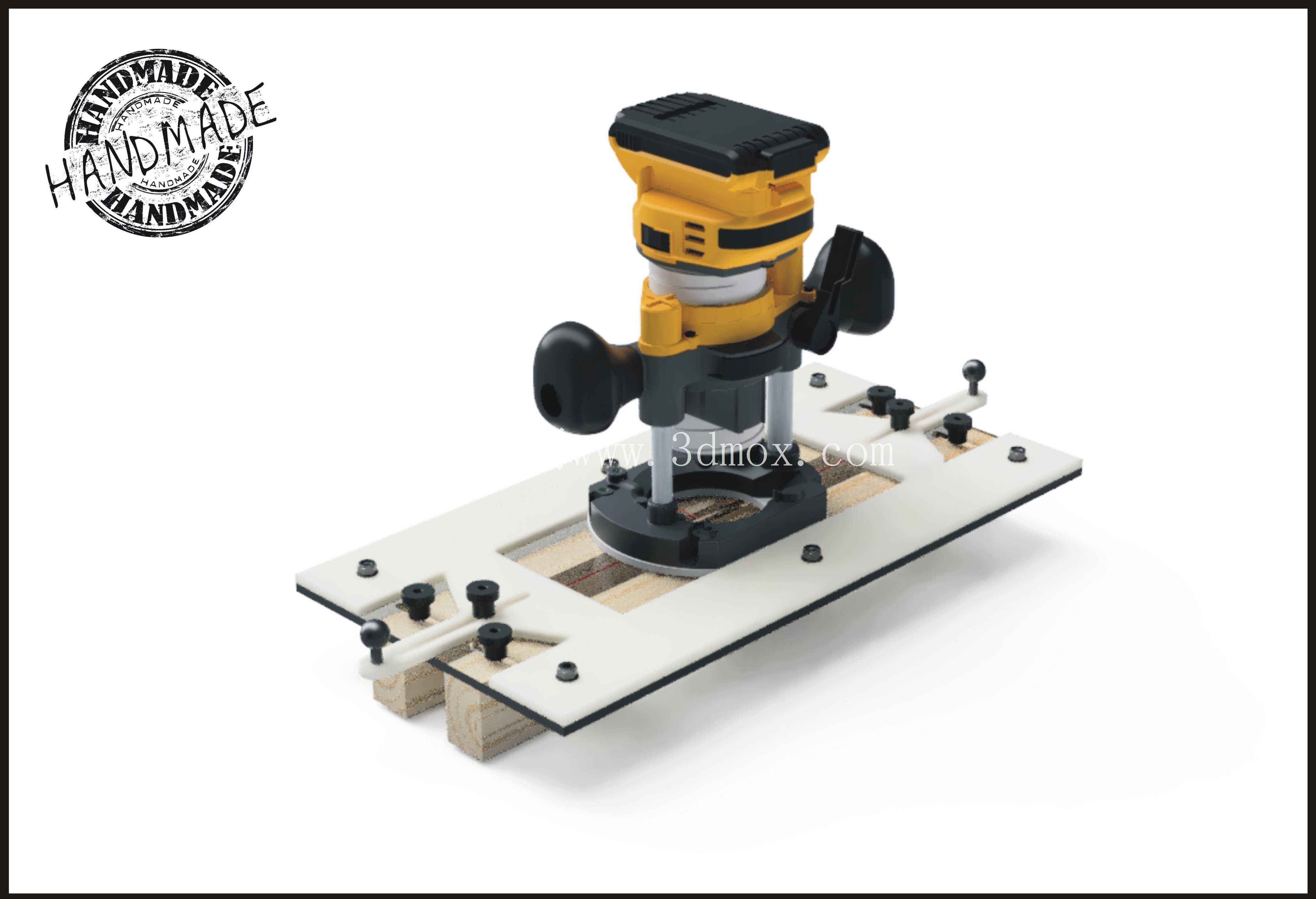

　　修边机的安装位采用居中对称设计，适配市面主流规格的手持修边机底座安装孔位，安装时只需将修边机底座通过螺栓固定在上层滑动板的对应孔位，调整好刀具伸出长度即可锁定槽深，滑动板的行程范围刚好覆盖常规实木家具榫眼的长度区间，无需额外做行程限位即可控制榫眼的加工长度，避免走刀超差。夹具的接触木料面做了防滑压边设计，压边条采用硬质耐磨材质，既不会压伤木料表面，也能增大与木料的摩擦力，即使加工硬木时产生较大切削振动，夹具也不会出现移位。导向滑动面预留了排屑间隙，加工产生的木屑不会卡在滑动副之间造成滑动卡滞，连续作业时无需频繁清理滑动面即可保持顺畅走刀。

　　从安装边界来看，整套夹具的整体宽度适配常规200mm以内宽度的木方、木板加工，底层基准板的长度可覆盖最长180mm的榫眼加工需求，安装修边机后整体高度不超过150mm，在狭小的作业空间内也能灵活操作，不会因为夹具体积过大干涉周边工件。夹具的所有调节螺栓均采用手拧设计，现场作业时无需额外工具即可快速完成定位调整，切换不同规格的榫眼加工时，调整时间不超过两分钟，相比传统的划线、靠模定位方式，加工效率可提升60%以上，同时加工出的榫眼尺寸一致性好，榫头与榫眼的配合间隙可控制在0.1mm以内，组装后的木构件结构强度更稳定。

　　在实际使用场景中，无论是制作实木桌椅的横撑榫眼、柜体框架的连接榫槽，还是家装现场的木龙骨对接榫加工，这套夹具都能快速适配，不需要针对不同工件制作专用靠模，大幅降低了木工作业的辅具准备成本。滑动板的行程两端设置了软质限位缓冲，避免走刀到行程末端时出现硬碰撞损伤刀具，也能防止操作时手滑导致修边机冲出加工范围。整套夹具的结构件均采用模块化设计，易磨损的导向条、压边条都可单独更换，长期使用后维护成本极低，不需要整体更换夹具即可恢复加工精度。针对不同深度的榫眼加工需求，修边机安装位还预留了高度调节余量，配合修边机本身的深度调节功能，可实现3mm到20mm深度范围内的榫眼加工，覆盖绝大多数实木构件的榫接深度要求。夹具的边角均做了倒圆角处理，现场操作时不会划伤操作人员，也不会刮伤木料的已加工表面，符合木工现场作业的安全使用要求。
