多工位气动压紧焊接工装夹具结构

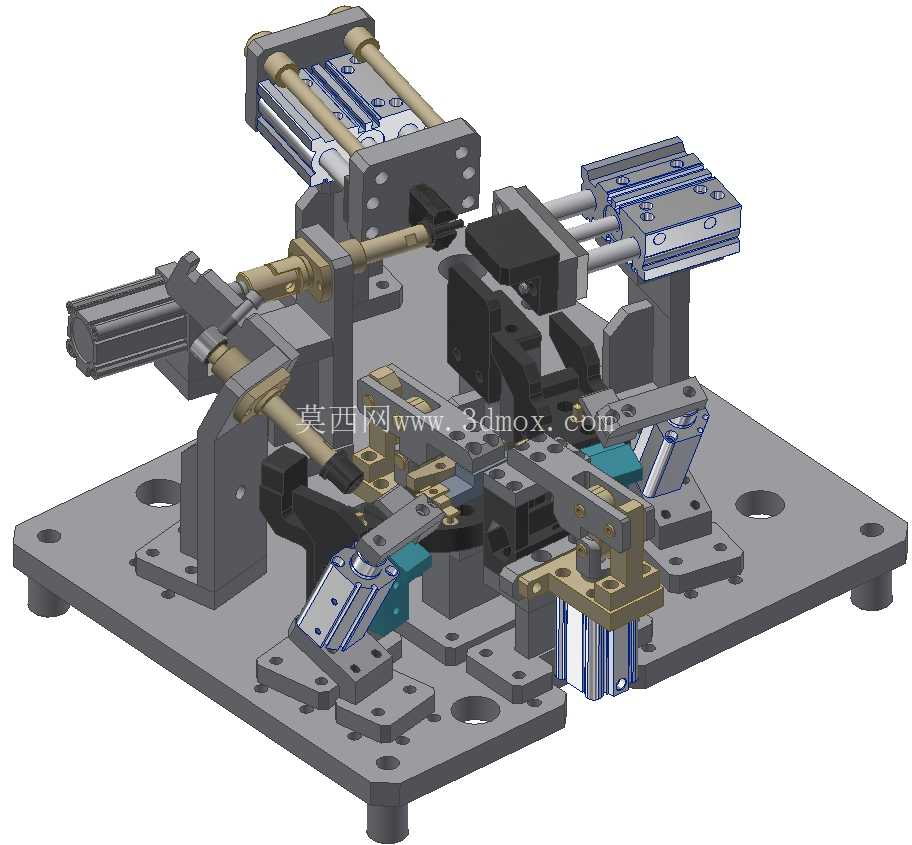

　　这套工装结构主要面向金属构件焊接工序的定位装夹需求，在汽车零部件、五金结构件、小型压铸件的焊接加工场景中应用广泛，核心作用是在焊接作业全程对工件的空间位置进行刚性约束，避免焊接热变形、工件移位导致的焊缝错位、尺寸超差问题，同时替代人工手扶定位的作业方式，降低焊接工位的操作强度，提升批量焊接作业的尺寸一致性。从结构布局来看，整套夹具以一块带安装孔的方形底板作为承载基座，所有定位组件、压紧执行元件均集成在该底板上，底板上的沉头安装孔可直接与焊接工作台的T型槽配合固定，安装边界清晰，不需要额外做转接适配，可直接嵌入现有焊接工位的工作台面使用，整体占用的台面空间紧凑，不会过度挤占焊接操作的作业空间。

　　设计过程中优先考虑了多自由度定位的需求，针对待焊接工件的多个待贴合面，分别配置了不同行程的气动执行元件，其中水平方向布置的气缸负责工件侧向的顶紧定位，垂直方向带压头的气缸负责工件上下方向的压紧，斜向布置的气缸则针对工件上倾斜的搭接面做定向压紧，所有气缸的压头位置都做了可调节设计，通过腰型孔连接结构可根据工件实际尺寸微调压头的伸出位置，适配小范围内的工件尺寸偏差，不需要重新加工定位块即可兼容同系列不同规格的工件装夹。

　　定位基准的选择完全遵循焊接工艺的基准重合原则，所有固定定位块的位置都对应工件的设计基准面，避免基准不重合带来的尺寸累积误差，定位块的接触面上做了避空设计，对应工件焊缝的位置预留了足够的焊枪操作空间，不会出现压头遮挡焊缝导致无法施焊的问题，同时定位块与工件接触的端面做了淬火处理，提升长期使用下的耐磨性能，减少焊渣飞溅粘附对定位精度的影响。气路走线全部做了内嵌式布局，气缸的进气接头位置预留了走线槽，避免焊接过程中焊枪、工件剐蹭气管导致的气路故障，所有运动部件的铰接位置都配置了自润滑衬套，长期往复动作下不需要频繁加注润滑脂即可保持动作顺畅，减少工装的日常维护工作量。

　　从实际使用逻辑来看，作业时仅需要将待焊接的各个散件依次放入定位槽内，触发气路控制开关即可实现所有压紧点的同步压紧，待焊接完成后气缸自动缩回，即可取出焊好的成品构件，整个装夹过程不需要人工反复拧动压紧螺栓，单工位的装夹耗时相比传统手动夹具可缩短六成以上，尤其适合中小批量构件的连续焊接作业。结构设计上充分考虑了焊接工况的恶劣环境，所有金属结构件都做了发黑防锈处理，气缸选型全部采用带磁环的标准气缸，可配合磁性开关实现压紧到位的信号检测，方便接入自动焊接设备的控制系统，实现焊接工序的全自动化作业，不需要人工判断压紧是否到位。各个压紧臂的受力点都经过受力校核，压紧力的方向垂直指向定位基准面，避免压紧力产生侧向分力导致工件移位，压头与工件接触的位置采用铜质垫块，既可以避免压伤工件表面，也可以减少焊接电流通过工装导走产生的偏弧问题，保障焊接质量的稳定性。
