油气田户外太阳能供电支架结构

这套太阳能供电支架结构，主要面向石油天然气开采的野外作业场景设计，适配无电网覆盖的偏远井场、管线阀室、野外监测点位的供电需求。在油气开采的野外作业场景中，很多零散分布的监测点位、小型电控设备、信号传输装置距离主干电网距离远，铺设供电线路的成本极高，且后期线路巡检维护难度大，采用太阳能离网供电是目前行业内性价比最高的解决方案，这套支架结构就是为适配这类场景的供电需求做的结构设计。

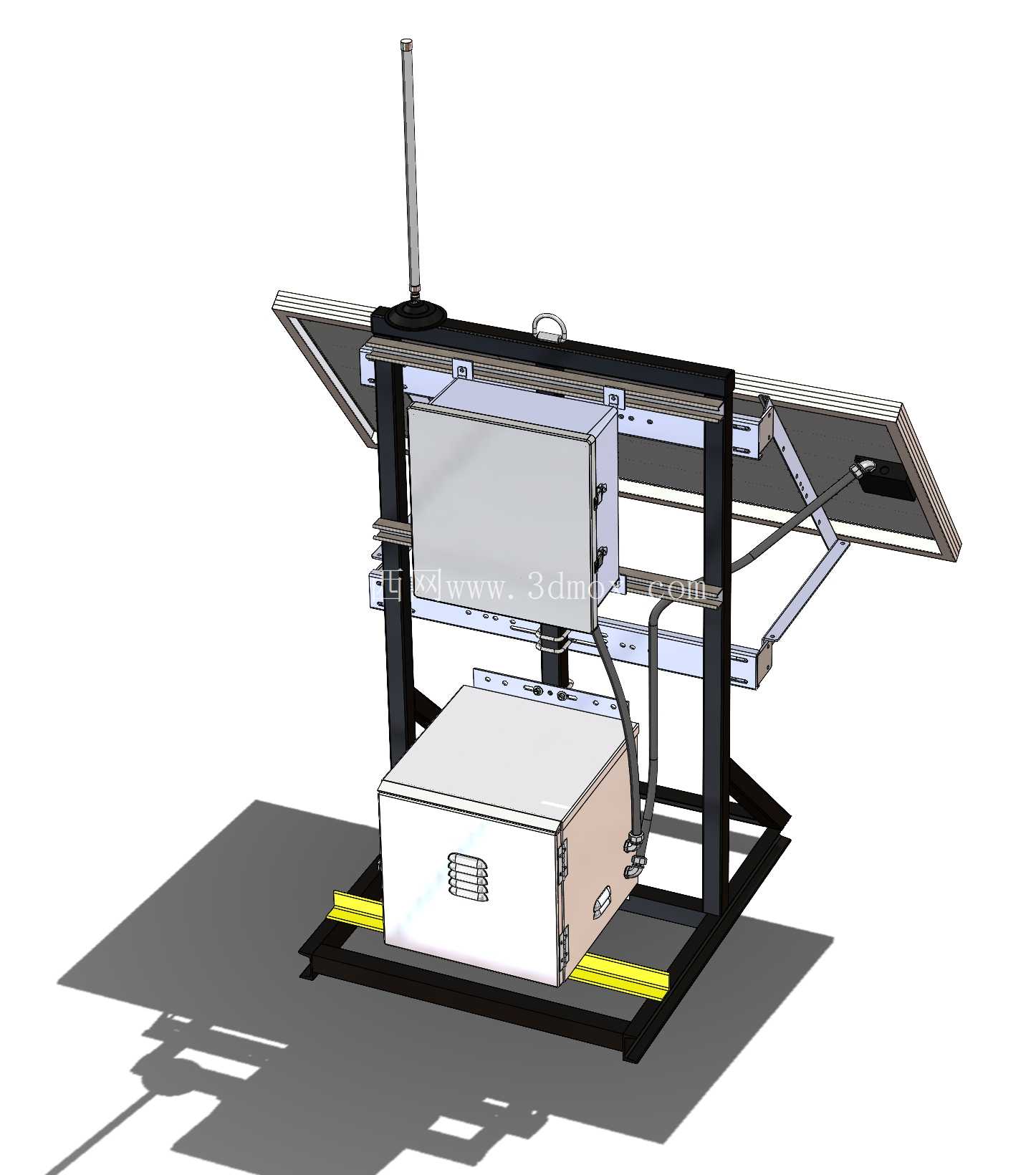

从结构功能来看，整套支架分为三个核心承载区域：上部倾斜安装面用于固定光伏板，中部安装面用于固定光伏控制模块与信号传输单元，下部承载区域用于放置储能电池箱体。上部光伏板的安装倾角做了可调设计，可根据安装点位的纬度调整倾斜角度，最大化不同地域的太阳能接收效率，光伏板支架的两侧采用铰接式支撑臂，调整角度时无需完全拆卸紧固件，松开侧边锁止螺栓即可在设计倾角范围内无级调整，调整到位后锁止即可，适配不同纬度地区的安装需求，同时支架上部预留了天线安装位，可直接安装信号传输天线，无需额外在支架上焊接或打孔，减少现场安装的加工工作量。

中部的控制箱安装位采用抽拉式承载板设计，控制箱体通过侧边紧固件固定在承载板上，后期维护时可将承载板抽出，无需将整个控制箱从支架上拆下即可完成接线、检修操作，控制箱与下部电池箱之间预留了走线槽位，所有线缆都可通过支架的框架型材内部空腔走线，避免线缆长期暴露在野外环境中被风沙、紫外线侵蚀，延长线缆使用寿命，同时框架外侧设置了线缆固定卡扣，可将外露的线缆规整固定，避免大风天气线缆晃动磨损绝缘层。

下部的电池箱承载区域做了抬高设计，承载面距离安装基础面有足够的高度，可避免夏季暴雨时地面积水浸泡电池箱体，承载面底部设置了两根黄色的导向限位条，电池箱推入安装位时可顺着导向条滑入到位，同时限位条可限制电池箱在支架上的横向位移，配合侧边的锁扣结构，可将电池箱牢牢固定在支架上，避免野外大风天气或者小型野生动物触碰导致电池箱移位。整套支架的主框架采用方管焊接结构，所有焊接位置都做了打磨除锈后喷塑处理，适配野外高盐碱、高湿度、多风沙的腐蚀环境，框架顶部设置了吊装环，整套设备可在厂区完成整体组装后，直接通过吊装运输到现场安装，无需现场散件拼装，大幅缩短野外现场的安装工时。

从安装边界来看，整套支架的底部安装孔位按照常见的野外混凝土预制基础尺寸设计，四个固定脚的孔位间距适配行业内通用的水泥基础预埋件规格，现场安装时只需将支架吊装到预制好的基础上，拧紧固定螺栓即可完成主体安装，后续只需完成光伏板接线、电池与控制箱的接线即可投入使用。支架的整体宽度控制在常规货运车辆的车厢宽度范围内，整体运输时无需做超限运输报备，降低物流运输成本。考虑到野外场景可能出现的极端大风天气，支架的主框架方管壁厚做了加强设计，可抵御12级大风的载荷，光伏板的固定压块采用加宽设计，避免强风天气下光伏板被掀落。同时支架的所有外露紧固件都采用不锈钢材质，避免长期野外使用出现锈蚀导致拆卸维护困难，所有转动铰接位置都加装了耐磨衬套，即使长期暴露在野外环境中，调整倾角时也不会出现锈死卡滞的情况。

在实际使用场景中，这套支架搭载的太阳能供电系统，可为井场的压力传感器、流量监测装置、信号传输电台、小型电动控制阀提供稳定的电力供应，无需人员定期到现场更换电池，也无需铺设长距离供电线路，大幅降低野外油气生产点位的供电建设成本与后期维护成本。设计过程中充分考虑了野外安装的便利性，所有部件都在工厂完成预组装与试装，现场安装时不需要专业的焊接设备，只需使用常规的扳手、螺丝刀等工具即可完成全部安装作业，降低了对现场安装人员的技能要求，即使是没有专业结构安装经验的野外作业人员，也可按照安装指引快速完成整套设备的部署。
