陶瓷砖固定夹冲压成型模具结构

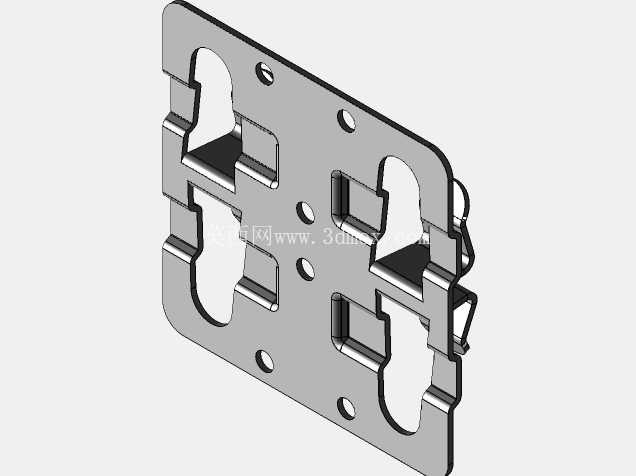

这套冷冲压级进工装，核心服务于建筑装修领域陶瓷砖干挂施工所用的金属固定夹批量生产环节，这类固定夹是瓷砖干挂体系里的核心受力连接件，需要在户外温变、墙体震动、长期承重的工况下保持足够的夹持力与结构强度，不能出现松脱、断裂、形变失效的问题，因此对冲压成型的尺寸精度、折弯角度一致性、冲裁断面质量都有明确的工程要求。

从结构布局来看，整套模具采用标准的四导柱模架结构，上下模座通过四根对称布置的滑动导柱实现合模导向，导柱与导套的配合间隙控制在IT6级精度区间，能够抵消高速连续冲压过程中产生的侧向力，避免上下模刃口出现啃伤、错位的问题，模座本体采用45号钢调质处理，厚度根据冲压总力核算选取，保证长期冲压作业下不会出现受力变形。上模部分通过模柄与压力机滑块连接，模柄采用压入式结构与上模座固定，同轴度公差控制在0.02mm以内，保证滑块运动的力线与模具中心重合，减少偏载带来的设备与模具损耗。

模具内部的工序排布按照连续冲压的工艺逻辑依次展开，带料从模具前端的导料板进入，首先经过初始定位与冲导正孔工位，导正钉在后续每个工位都参与带料定位，将步距精度控制在±0.01mm范围内，保证每个工位的成型位置一致。后续依次排布冲裁外形余料、一次折弯、二次压型、整形、最终分离的工位，每个工位之间的步距根据固定夹的展开尺寸加上搭边宽度确定，搭边值选取兼顾材料利用率与带料送进刚度，避免送进过程中带料拉断或者变形。弹性卸料装置采用矩形螺旋弹簧提供卸料力，弹簧的预压缩量与总压缩量经过核算，保证在冲压行程中卸料板先压紧带料再完成冲裁成型，行程结束后能顺利将卡在上模的带料卸下，不会出现带料随上模上浮的问题。

下模部分的凹模采用镶拼式结构，每个工位的凹模镶块单独采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，刃口部分经过精密磨削加工，当某个工位的刃口出现磨损或者崩缺时，可以单独拆卸更换镶块，不需要将整个凹模报废，大幅降低后期的维护成本与停机时间。下模座上布置有均匀分布的漏料孔，冲裁产生的废料可以直接通过漏料孔落到压力机下方的废料槽里，不需要人工清理，适配连续自动化冲压的作业需求。模具的送料端设置有侧刃定位结构，侧刃冲切带料侧边的定距缺口，配合导正钉实现双重定位，即使带料初始送进存在微小误差，也能通过侧刃与导正钉的配合修正位置，保证批量生产的零件尺寸一致性。

在成型工位的设计上，针对瓷砖夹的折弯部位做了回弹补偿设计，根据所选板材的材质（一般为304不锈钢或者镀锌钢板）、厚度、折弯半径，预先计算回弹角度，将折弯凸模的角度做对应修正，保证冲压完成后的零件折弯角度符合图纸要求，不需要后续二次校正。压型工位专门成型瓷砖夹表面的加强筋结构，通过局部的材料拉伸变形提升零件的整体刚度，让固定夹在夹持瓷砖时不会因为受力出现开口变大的问题。整形工位则对之前工位产生的微小形变做校正，保证零件的平面度、折弯边的直线度满足装配要求，最终分离工位将成型好的零件从带料上切断，零件顺着下模的出料斜面滑落到零件收集盒里，整个冲压过程不需要人工干预，适配普通开式压力机的安装尺寸，模架的闭合高度、模柄直径、安装孔位都按照通用压力机的参数范围设计，不需要对设备做额外改造就能直接上机使用。

从安装边界来看，整套模具的下模座安装孔距匹配常用160吨以下开式压力机的工作台T型槽间距，上模柄直径适配标准压力机的滑块模柄孔，闭合高度在压力机的最大、最小装模高度区间内，不需要加装额外的垫板。导料板的宽度根据带料宽度设计，可适配市面上常规的卷料开卷送料机，能直接接入自动化冲压生产线，实现从卷料开卷、送进、冲压、出料的全流程连续作业，单分钟冲程次数可以达到30-45次，相比单工序模生产效率提升4倍以上，同时因为工序集成在一套模具上，减少了多次定位带来的累积误差，零件的尺寸稳定性更好，不良率可以控制在千分之三以内，完全满足建筑五金配件大批量生产的工程需求。
