带金属检测功能的皮带输送设备结构

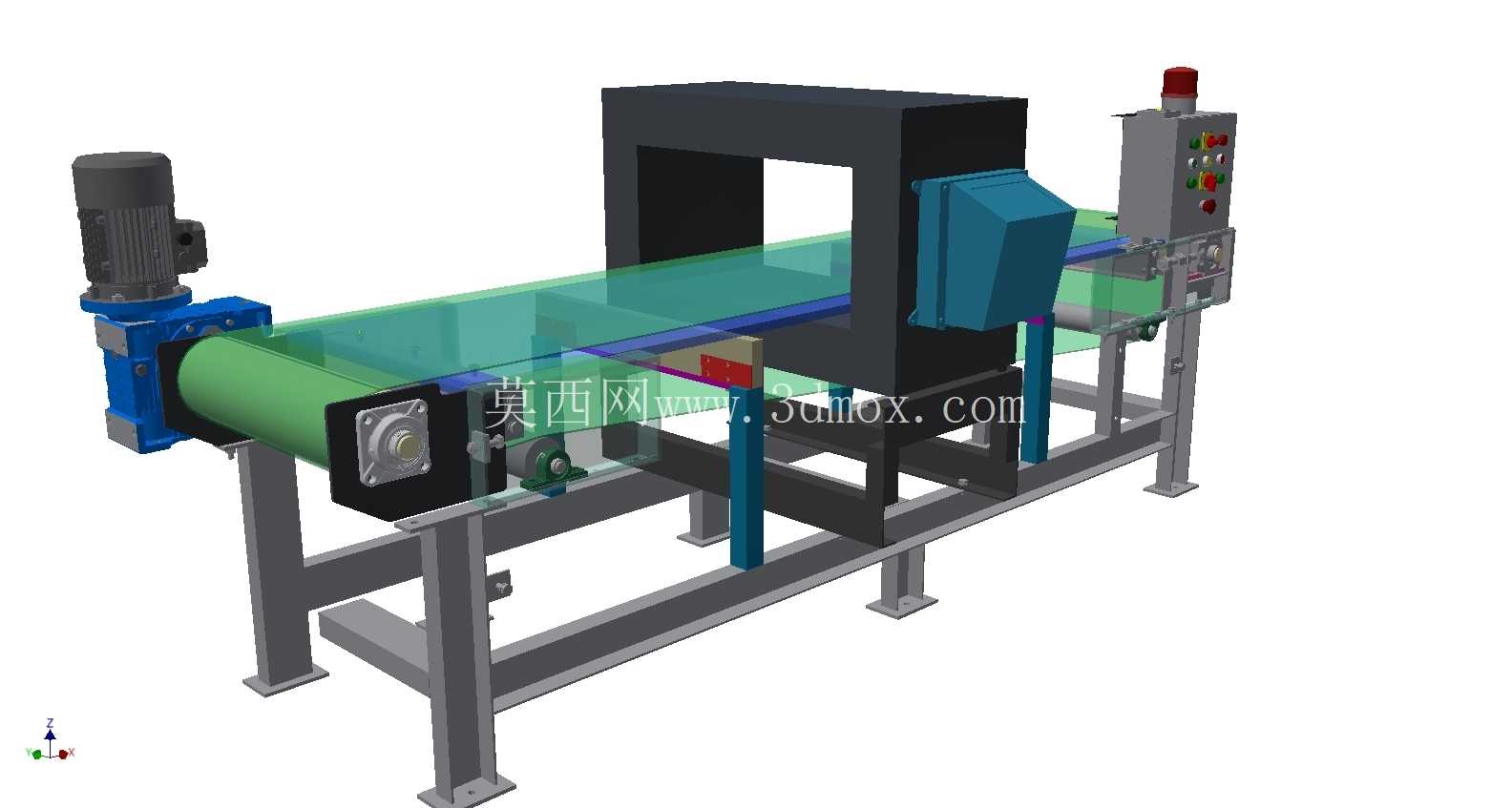

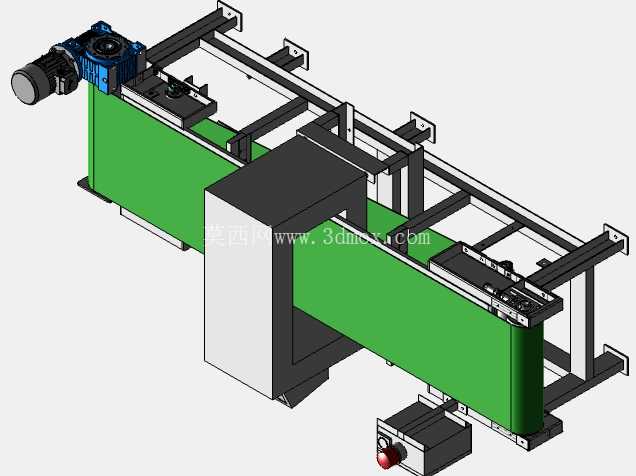

　　这套带金属探测功能的皮带输送结构，主要面向生产流水线的物料输送与异物检测环节，常见于食品加工、压铸后处理、电子元器件分拣、包装前置工序等场景，用来在连续输送物料的过程中，自动识别混入物料流中的金属杂质，避免金属异物进入下道工序损坏加工设备、混入成品引发质量问题。从结构布局来看，设备采用水平皮带输送作为主体承载形式，驱动端布置在设备一侧，采用减速电机直连驱动辊的传动方案，省去了复杂的链传动或带传动中间环节，既压缩了设备端部的安装空间，也减少了传动环节的故障点，日常维护时只需定期检查驱动辊的轴承润滑与皮带张紧度即可。

　　机架部分采用标准工业铝型材与钣金折弯件组合搭建，铝型材负责主体框架的纵向与横向支撑，依靠型材自带的T型槽可以灵活调整两侧导向栏、金属探测模块的安装位置，适配不同宽度的输送皮带与不同尺寸的检测物料；钣金件则用来制作驱动端的护罩、皮带下方的承托板以及金属探测模块的外壳，既可以遮挡内部传动结构避免生产安全隐患，也能为探测模块提供稳定的安装基准，减少输送过程中机架振动对检测精度的干扰。

　　皮带选用绿色PVC工业输送皮带，表面平整摩擦力适中，适合输送规则或不规则的块状、散状物料，皮带下方沿输送方向布置了多组无动力托辊，托辊间距根据常规输送物料的单重设置，避免皮带在承重后出现下凹跑偏的问题，两侧的导向栏采用高度可调的钣金条结构，可以根据物料的实际高度调整围挡高度，防止物料在输送过程中从皮带侧边掉落。金属探测模块跨接在皮带中段位置，采用通道式结构设计，皮带从探测通道的中心位置穿过，模块内部集成了检测线圈与信号处理单元，当带有金属杂质的物料通过探测区域时，设备可以快速识别金属信号，后续可配套剔除机构将不合格物料从输送线分流，这套模型里的探测模块外壳做了密封处理，适配多尘、潮湿的生产车间环境，外壳与机架之间采用螺栓连接，安装时可以根据现场的走线方向调整模块的接线端朝向。

　　从安装边界来看，设备整体为长条形水平布局，驱动端的电机向外伸出一定长度，安装时需要在设备端部预留电机的散热与维护空间，设备底部的支撑脚采用可调脚杯结构，可以在地面不平整的车间现场调整设备的整体水平度，避免皮带因为设备倾斜出现跑偏问题，支撑脚的安装孔位预留了膨胀螺栓固定的位置，设备长期运行时可以将脚杯与地面固定，减少设备启停时的晃动。设计过程中优先考虑了设备的通用性，机架上的安装孔位做了长圆孔设计，不管是更换不同宽度的皮带，还是调整探测模块的前后位置，都不需要重新在型材上打孔，直接松开螺栓调整位置后锁紧即可，大幅降低了产线调整时的改造成本；驱动辊与从动辊都采用了带座外球面轴承安装，从动辊端设置了张紧调节结构，通过调整螺栓就可以改变从动辊的前后位置，实现皮带张紧度的调整，操作时不需要拆卸其他结构件，日常维护的操作门槛很低。在实际选型适配时，这套结构可以根据输送物料的单重、输送速度要求更换不同功率的减速电机，也可以根据需要检测的金属精度要求更换不同灵敏度的探测模块，皮带的长度也可以依托铝型材的拼接特性灵活延长或缩短，适配不同产线的工位间距要求；设备整体的重心集中在机架下部，即使在较高的输送速度下运行也能保持较好的稳定性，不会因为上部探测模块的重量出现侧倾问题。
