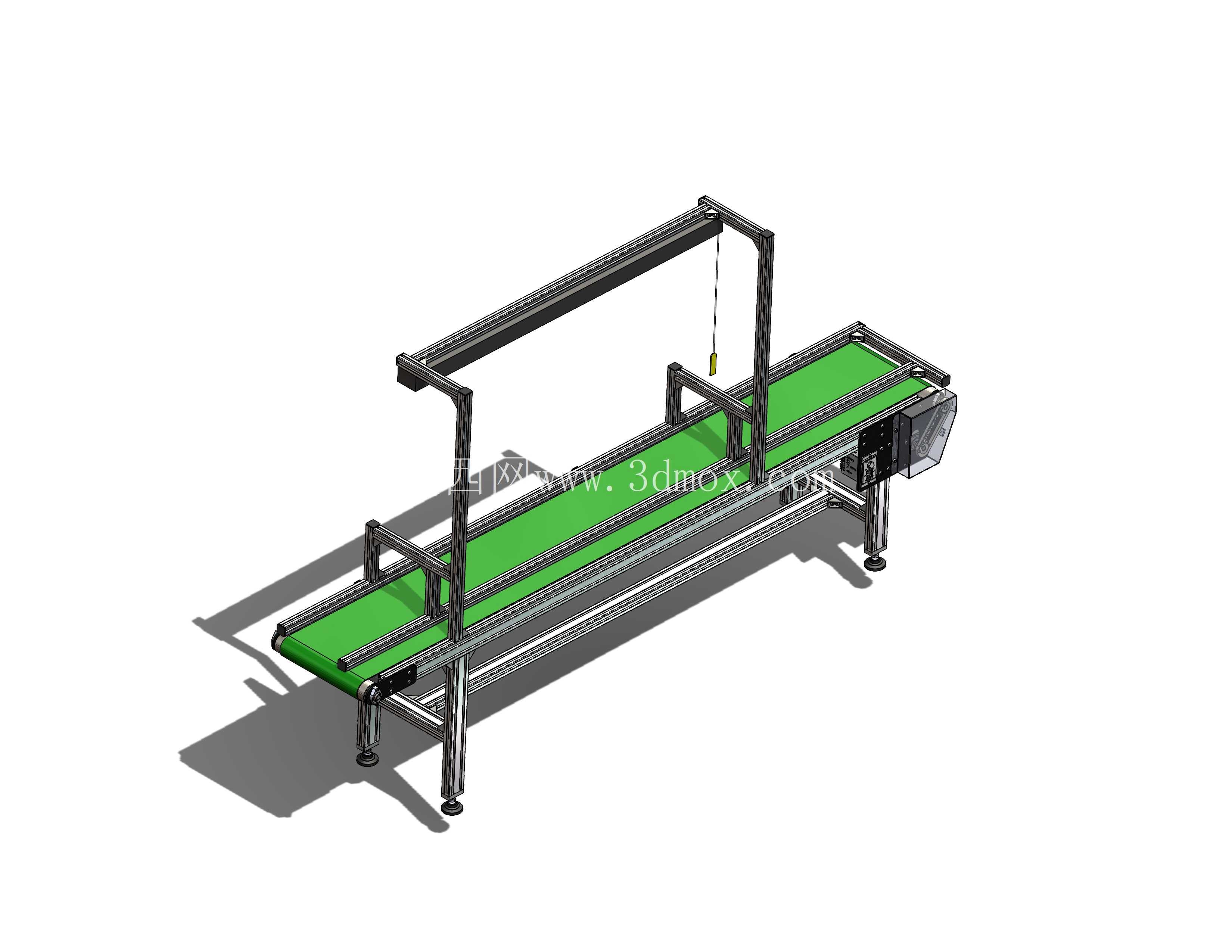

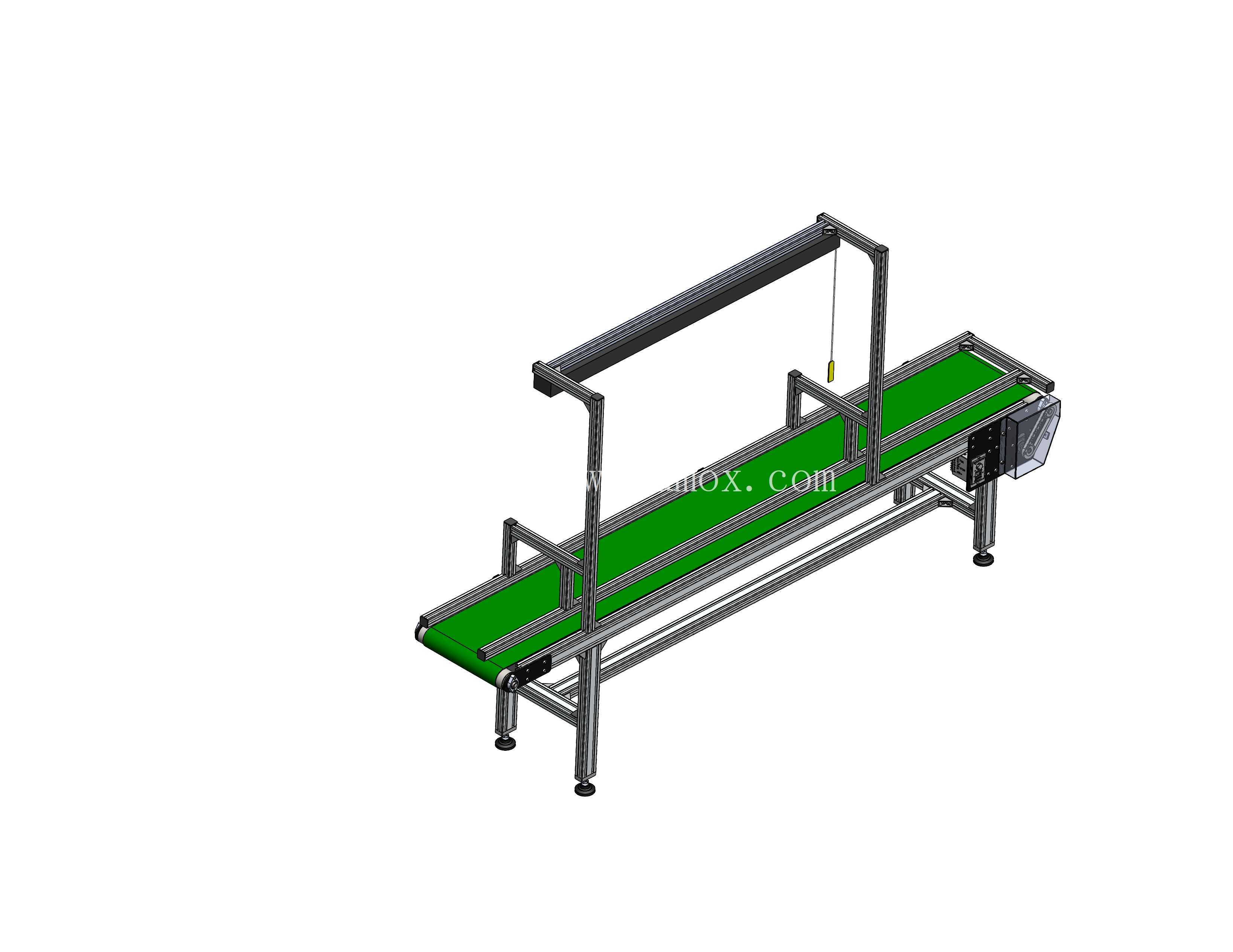

带检测支架的工业皮带输送线结构

　　这款带龙门检测支架的皮带输送设备，主要面向压铸车间工序间工件转运、在线检测工位的物料输送场景设计，可适配压铸件产出后的冷却输送、外观初检工位衔接、不合格品分拣前置输送等实际生产需求，也可拓展用于电子零部件装配、包装线前段物料输送等轻工业场景。设备整体采用铝型材拼装式机架设计，摒弃了传统焊接机架的笨重与后期改造成本高的问题，所有型材连接采用标准角件与螺栓紧固，现场安装无需焊接作业，可根据车间实际布局快速调整机架水平度与安装位置，支脚配置可调脚杯，可适应地面存在30mm以内高度差的车间安装环境，无需额外做地面找平处理。

　　输送面采用绿色PVC防静电皮带，皮带宽度适配300mm规格的工件输送需求，整体输送段长度2300mm，输送面离地高度500mm，刚好匹配人工站立操作的作业高度，操作人员无需弯腰即可完成工件取放、外观检查等操作，长时间作业不易产生疲劳。机架上方配置的龙门式铝型材支架，可根据实际检测需求安装光电传感器、视觉检测相机、吹气分拣装置等附件，支架横梁预留了T型槽安装位，附件安装位置可沿输送方向、横梁横向任意调整，无需额外打孔加工，适配不同尺寸工件的检测点位调整需求。

　　驱动端采用一体式减速电机侧装布局，电机安装在输送线出料端侧面，减少了设备端部的占用空间，电机输出轴与主动辊筒直接连接，传动效率更高，同时主动辊筒配置了张紧调节结构，皮带使用一段时间出现松弛后，可通过端部的调节螺栓快速调整皮带张紧度，无需拆解机架结构。皮带下方间隔配置了支撑托板，避免输送较重工件时皮带出现下凹变形，保证输送过程中工件运行平稳，不会因为皮带颠簸出现工件移位、掉落的问题。两侧配置的可调式侧挡边，可根据工件实际宽度调整挡边间距，防止工件在输送过程中从皮带两侧滑落，挡边同样采用铝型材制作，安装位置可沿机架T型槽快速调整，适配不同宽度规格的工件输送需求。设备整体的安装边界控制在长2400mm、宽450mm、高1100mm以内，对车间安装空间要求较低，可直接嵌入现有生产线的工序间隙，无需对原有产线做大规模改造。在设计过程中，优先考虑了设备的维护便捷性，所有辊筒均采用标准件配置，轴承座采用外置式安装，后期更换辊筒、轴承时无需拆解整个机架，仅需松开对应位置的紧固件即可完成更换；皮带采用接驳式设计，更换皮带时无需将辊筒全部拆下，松开张紧结构即可将旧皮带抽出、新皮带穿入后重新接驳张紧，大幅缩短维护停机时间。

　　考虑到压铸车间可能存在少量切削液、脱模剂溅落的场景，机架所有铝型材表面均做了阳极氧化处理，具备基础的防腐蚀能力，皮带采用耐油PVC材质，少量油污溅落不会造成皮带腐蚀开裂，日常清理仅需用湿布擦拭即可。设备的运行速度可通过配套的调速器在0-20m/min范围内调整，可根据前后工序的生产节拍匹配对应的输送速度，既可以用于节拍较快的连续化生产，也可以用于需要工件停留检测的间歇式输送场景。龙门支架的竖向立柱预留了足够的高度调节空间，若后续需要更换更高尺寸的检测附件，可松开立柱紧固件调整横梁安装高度，无需更换整个支架结构，具备较强的后期改造拓展能力。在三维建模过程中，所有铝型材、紧固件、脚杯、辊筒、电机均采用实际量产的标准件模型搭建，装配关系完全按照实际装配工艺设置，不存在干涉问题，结构工程师可直接基于该模型修改尺寸、调整附件配置，快速生成符合自身项目需求的输送线图纸，无需从零开始搭建机架结构，可大幅缩短设计周期。
