多色卡装式瞬时按压按钮结构设计

这类瞬时按钮是工业控制回路里最常见的人机交互操作元件，日常在小型电控箱、桌面测试治具、非标自动化设备的操作面板、消费类小型电器的控制面板上都能见到它的身影，核心作用是完成瞬时的信号触发，松手后自动复位，不会保持接通状态，适合用来做点动控制、信号复位、测试触发这类不需要长期保持通断的操作场景。

从结构设计来看，这款按钮采用卡装式的安装结构，主体外壳为带防滑螺纹的圆柱结构，安装时只需要在面板上开出对应直径的安装圆孔，将按钮从面板正面推入，靠外壳上的弹性卡爪就能卡在面板背面，不需要额外的螺母锁附，安装效率比螺纹锁附的按钮高很多，适合薄面板的快速装配场景，安装适配的面板厚度覆盖常见的1mm到3mm冷轧钢板、亚克力面板、ABS塑料面板，常规开孔直径为16mm，是行业内通用的小尺寸按钮安装规格，能和同规格的指示灯、选择开关实现面板开孔的通用互换，减少面板加工时的换刀步骤。

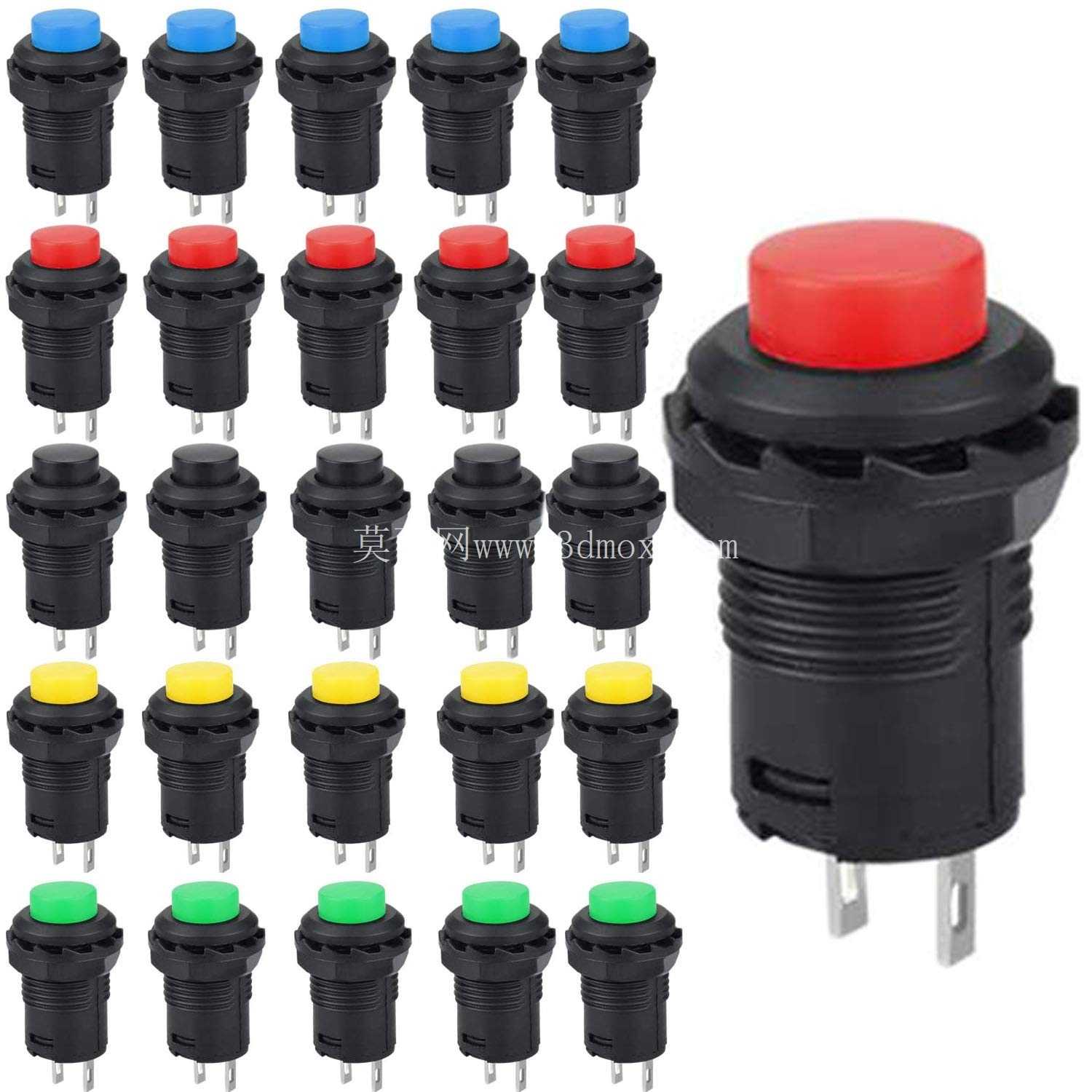

按钮的头部设计有不同颜色的按压帽，包含蓝、红、黑、黄、绿五种常用的工业配色，不同颜色可以对应不同的功能定义，比如红色对应急停或者停止触发、绿色对应启动触发、黄色对应复位或者警示类操作、蓝色对应自定义功能触发、黑色对应通用点动操作，方便操作人员快速识别功能，避免误操作。按压帽的表面做了微弧面的凸起设计，手指按压的时候贴合指腹的弧度，按压力度控制在3N到5N之间，不会因为力度太轻导致误触发，也不会因为力度太大造成长时间按压的手指疲劳，按压行程控制在2mm左右，触发行程清晰，按压到位时有明确的触感反馈，操作人员不需要看按钮就能确认是否触发成功。

内部的复位结构采用圆柱弹簧复位，弹簧的刚度经过匹配，保证在十万次按压循环后依然能可靠复位，不会出现卡滞或者复位不到位的情况，触点部分采用插片式接线端，是标准的2.8mm快插端子，接线的时候可以直接插对应的母端端子，不需要拧螺丝，接线效率高，接触电阻稳定，适合小信号或者低压控制回路的通断，额定的工作参数覆盖常用的DC12V、DC24V控制回路，也能满足AC220V小电流回路的触发需求。

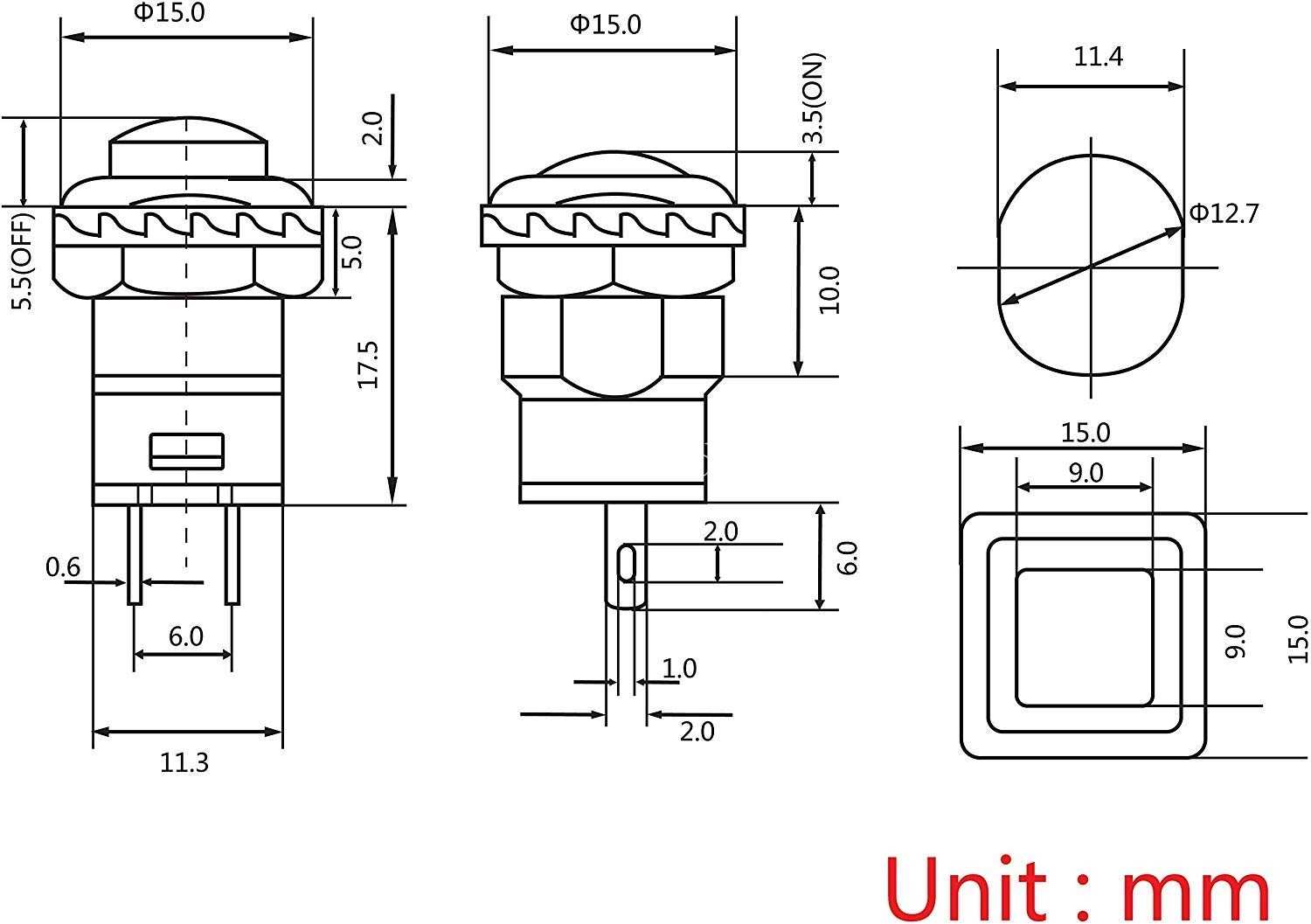

建模的时候需要重点关注几个配合边界：首先是卡爪的变形量设计，卡爪的斜面导入角度要控制在30度，推入面板的时候卡爪能顺利向内收缩变形，穿过安装孔后能可靠弹开，卡接的搭接量控制在1.5mm，既保证不会因为拉扯从面板脱出，又不会因为搭接量太大导致拆卸困难；其次是按压帽和外壳的配合间隙，径向间隙控制在0.2mm，既保证按压的时候不会出现卡滞，又不会因为间隙太大导致晃动量过大，影响操作手感；还有内部弹簧的安装定位结构，弹簧的上下两端都要有对应的定位柱，避免弹簧在按压过程中出现偏斜，导致卡滞；最后是插片端子的位置度，两个插片的中心距要控制在标准的6.3mm，和通用的快插端子匹配，避免出现接线的时候插片对位不准的问题。

在实际设备选型应用的时候，这类按钮因为安装体积小、装配快、成本低，经常被用在小型设备的辅助操作位，比如流水线的工位急停旁的点动按钮、测试治具的启动触发按钮、小型电器的电源触发按钮，相比大尺寸的金属按钮，它的成本只有金属按钮的十分之一左右，同时能满足大部分非恶劣环境下的使用需求，外壳采用阻燃ABS材质，能达到UL94-V0的阻燃等级，在电气设备上使用的时候满足安全规范要求，按压帽的颜色是和塑料本体一体注塑的，不会因为长期摩擦出现掉色的情况，长期使用依然能保持清晰的颜色识别。
