悬臂安装无地轨自承式滑动隔断门结构

　　在车间仓储区域划分、设备作业区物理隔离、厂房内部空间分隔的实际场景中，地面轨道的存在往往会带来诸多工程痛点——叉车、手动液压搬运车通行时的反复碾压会造成轨道变形、积尘卡滞，地面不平整的老旧厂房内轨道找平成本高，日常清洁时轨道沟槽易堆积杂物难以清理，这类场景下无地轨的自承式滑动门就成了更适配的选型方案。这款自承式滑动门的核心设计逻辑就是完全取消地面导向轨道，整套门体的承重与导向全部依托上部悬臂支撑系统完成，从根源上规避了地轨带来的各类通行与维护问题。

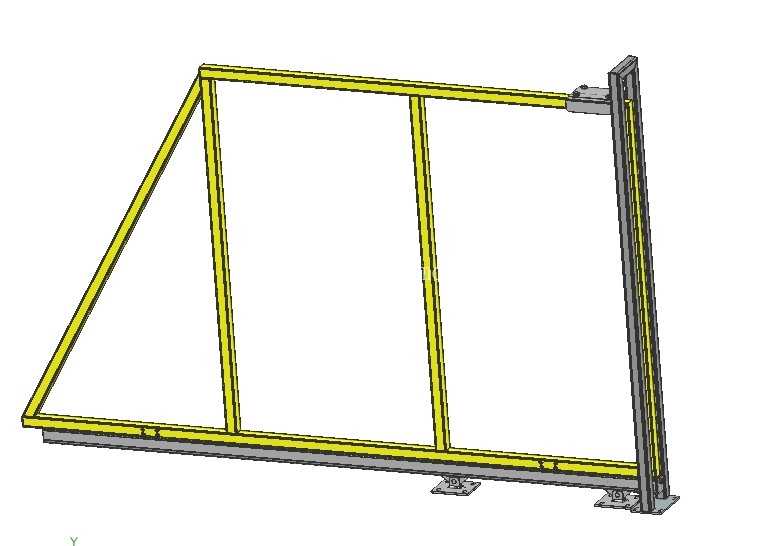

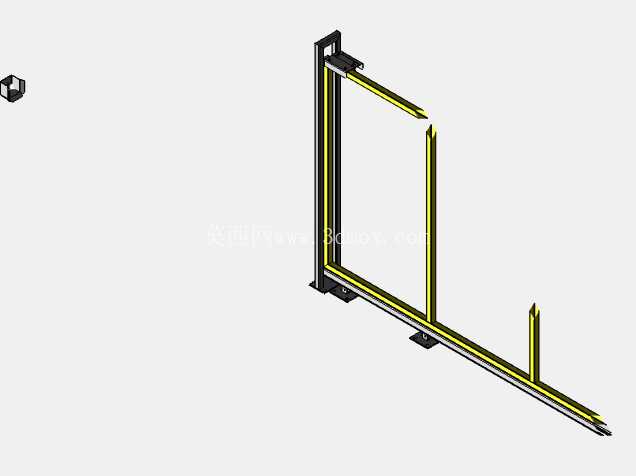

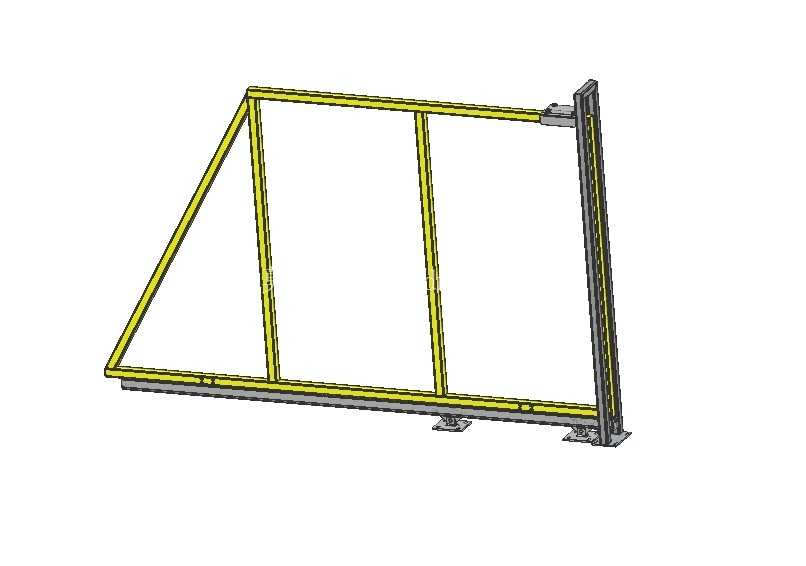

　　从结构组成来看，整套门体包含承载框架、上部滚轮组、侧向导向轮组、门体面板、端部限位组件几个核心部分，上部悬臂梁采用型钢焊接加工，安装时需要与厂房立柱、货架立柱或者专用的承载立柱做刚性连接，安装边界需要提前核算悬臂的伸出长度与承载载荷，单扇门的宽度适配范围在2米到6米之间，高度适配范围在2米到4米之间，悬臂梁的安装高度需要比门体顶部高出150mm到200mm，预留滚轮组的安装与调节空间，侧向导向轮与悬臂梁侧面的导向面配合间隙控制在1mm到2mm之间，既保证门体滑动时无卡滞，又能避免门体运行过程中出现前后晃动。

　　门体框架采用矩形钢管组焊结构，面板可根据使用场景选择钢板、亚克力板、铁丝网或者防火板材，框架焊接完成后需要做整体去应力处理，避免长期使用后出现框架变形导致滑动不畅，滚轮组采用带密封轴承的钢制滚轮，滚轮表面做淬火处理提升耐磨性能，单组滚轮的额定载荷按照门体总重量的1.5倍做冗余设计，避免长期承重后滚轮出现变形或者轴承损坏。实际安装过程中，不需要对地面做开槽或者预埋处理，只需要保证上部悬臂支撑点的安装强度，地面只需要做常规的硬化处理即可，哪怕地面存在一定的坡度或者不平整，只要偏差在10mm以内都不会影响门体的正常开关运行，这对于老旧厂房改造、仓储区域临时划分、生产作业区动态调整的场景来说适配性极强。

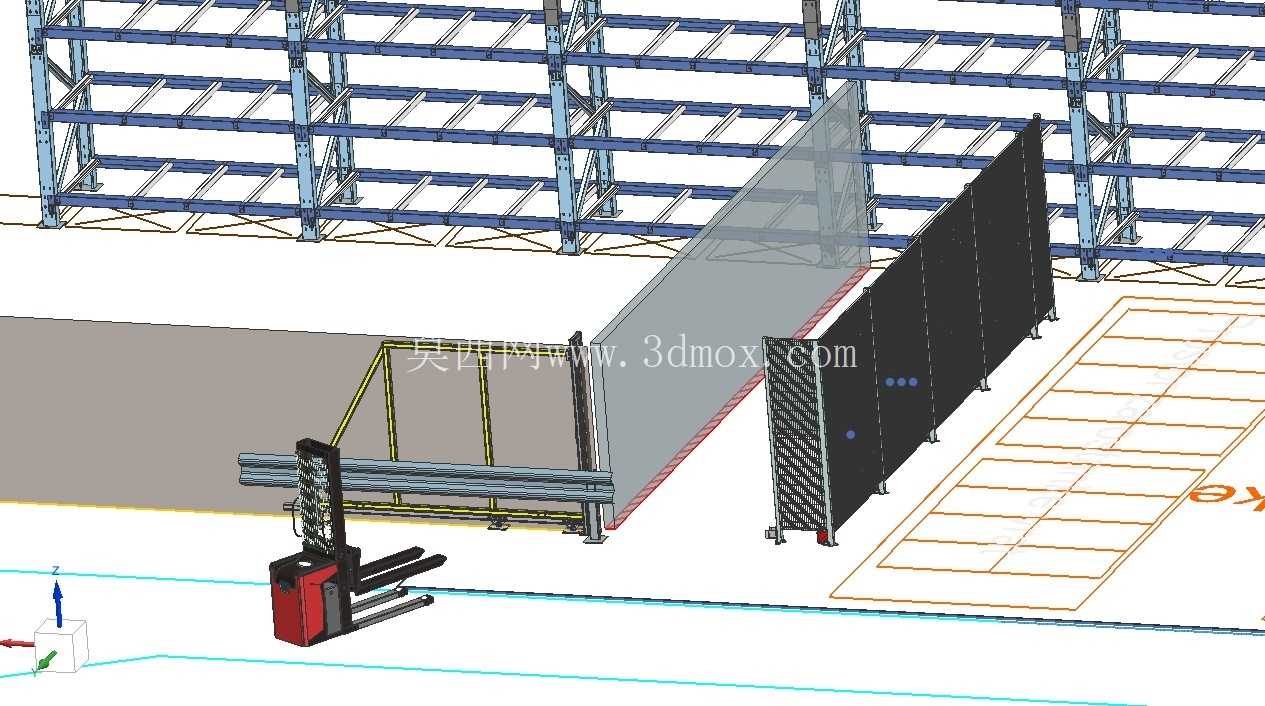

　　门体滑动时的阻力主要来自上部滚轮的滚动摩擦，手动推动即可完成开关动作，不需要额外配置动力装置，后期维护只需要定期给滚轮轴承加注润滑脂，检查导向轮的磨损情况即可，维护成本远低于带地轨的滑动门。在仓储场景中，这类滑动门可以配合重型货架使用，将货架存储区与叉车作业通道做物理隔离，避免货物掉落影响通道通行，也可以在生产车间内划分出独立的焊接作业区、物料暂存区，不需要破坏现有地面结构，后期调整区域划分时可以整体拆装移位，不会在地面留下轨道安装的痕迹。门体的端部设置有橡胶缓冲块与限位挡块，开关到位时可以起到缓冲作用，避免刚性碰撞造成框架变形，同时可以根据使用需求在门体上加装观察窗、通行小门、门锁组件，满足不同场景的使用需求。从建模细节来看，整套结构完整还原了滚轮组的装配关系、导向轮的调节结构、框架的焊接节点、悬臂梁的连接方式，每一处连接螺栓的规格、安装孔位都做了1:1还原，结构设计人员可以直接参考这套结构的受力计算逻辑、安装尺寸边界，根据实际项目的门体宽度、高度、面板材质调整型材规格与滚轮参数，不需要从零开始做结构选型与受力验算，能够大幅缩短同类门体结构的设计周期。
