轻钢结构坡屋顶桁架式屋架构造设计

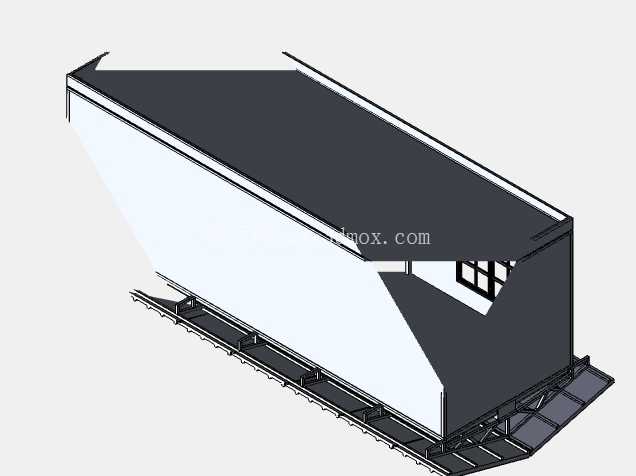

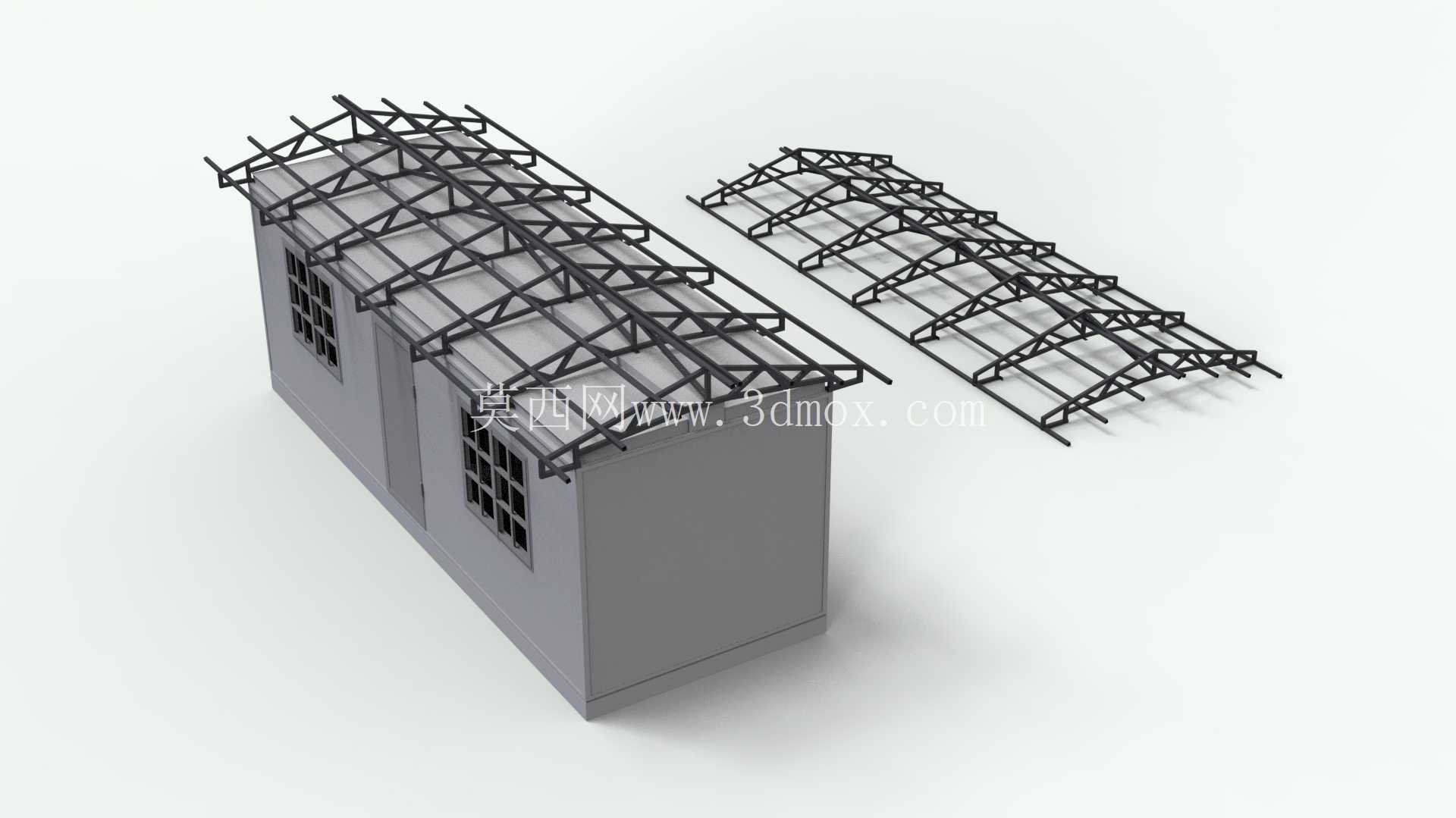

　　这套坡屋顶钢结构构造，主要适配单层小型民用建筑、临时配套用房、厂区附属值班房这类场景的屋面承重需求，区别于传统现浇混凝土屋面的厚重施工逻辑，这套构件全部采用工厂预制后现场栓接的装配思路，能大幅缩短现场施工周期，也减少了现场湿作业的工程量。从结构受力逻辑来看，整套屋架采用三角形桁架的受力体系，上弦杆匹配屋面排水坡度设置，直接承接屋面彩钢板或者保温屋面板的竖向荷载，下弦杆承担水平方向的拉应力，中间的腹杆按照三角形稳定构型排布，把上部传递的集中荷载均匀拆分到两侧的承重墙体上，避免屋面荷载在墙体局部形成应力集中。

　　在构件设计细节上，所有杆件的连接节点都采用节点板加螺栓紧固的方式，没有采用现场焊接的构造，一方面降低了现场施工对焊接作业人员的技能要求，另一方面也避免了现场焊接带来的防腐层破坏问题，所有构件在工厂预制阶段就完成了整体的防腐涂装，现场安装完成后只需要对螺栓连接位置做补涂处理即可。从安装边界来看，这套屋架的跨度适配4到6米的常规小型建筑开间，屋架的总高度按照1:4的屋面坡度设置，既保证了屋面排水的顺畅性，不会出现屋面积水的问题，也控制了屋架自身的高度，减少了不必要的材料浪费。

　　屋架和下部墙体的连接位置，预设了预埋钢板的连接接口，安装时只需要将屋架端部的连接板和墙体顶部的预埋钢板对齐后穿入螺栓紧固即可，不需要额外做复杂的支撑固定，单榀屋架的重量控制在两个人工即可搬运的范围内，不需要动用大型吊装设备就能完成安装作业。在配套构造上，屋架上弦杆预设了屋面檩条的安装孔位，檩条采用冷弯薄壁型钢，和屋架上弦通过自攻螺钉直接连接，后续铺设屋面板的时候不需要额外打孔，能保证屋面的整体防水密封性。同时相邻两榀屋架之间设置了横向水平支撑，在屋架的端部位置还设置了垂直支撑，避免屋架在纵向出现失稳的问题，哪怕是在沿海风压较大的区域，只要按照设计要求设置支撑间距，就能满足结构抗风的受力要求。

　　和传统的木屋架相比，这套钢屋架不存在虫蛀、腐朽的问题，整体结构的使用寿命更长，后期维护的成本也更低；和钢筋混凝土屋架相比，构件自重更轻，对下部墙体的承重要求更低，哪怕是采用轻质砌块砌筑的墙体，也能满足承重要求，不需要额外设置承重圈梁，能进一步降低整体的建筑造价。在建模过程中，所有杆件的截面尺寸都经过受力验算，主弦杆采用等边角钢，腹杆采用更小截面的等边角钢，在保证整体结构强度、刚度满足荷载要求的前提下，尽可能优化杆件截面，减少材料的冗余量。节点板的尺寸也按照螺栓排布的最小间距设置，避免节点板过大造成材料浪费，同时也保证了螺栓连接的边距、间距满足钢结构施工规范的要求，不会出现节点处杆件受力后被剪断的问题。这套构造还预留了后期加装屋面附属设施的接口，比如在屋架的下弦杆位置预设了吊挂荷载的连接点，后期如果需要在室内吊顶、安装小型管线或者轻型吊装设备，不需要额外对屋架进行打孔加固，直接利用预设的连接点就能安装，避免了现场二次施工对结构造成的损伤。另外，屋架的桁架构型也给屋面内部预留了足够的空间，方便后期在屋面夹层内铺设保温层、敷设水电管线，不需要额外占用室内的净高空间，在相同的建筑总高度下，能获得更好的室内使用体验。
