斜向切分结构立式展示工装设计

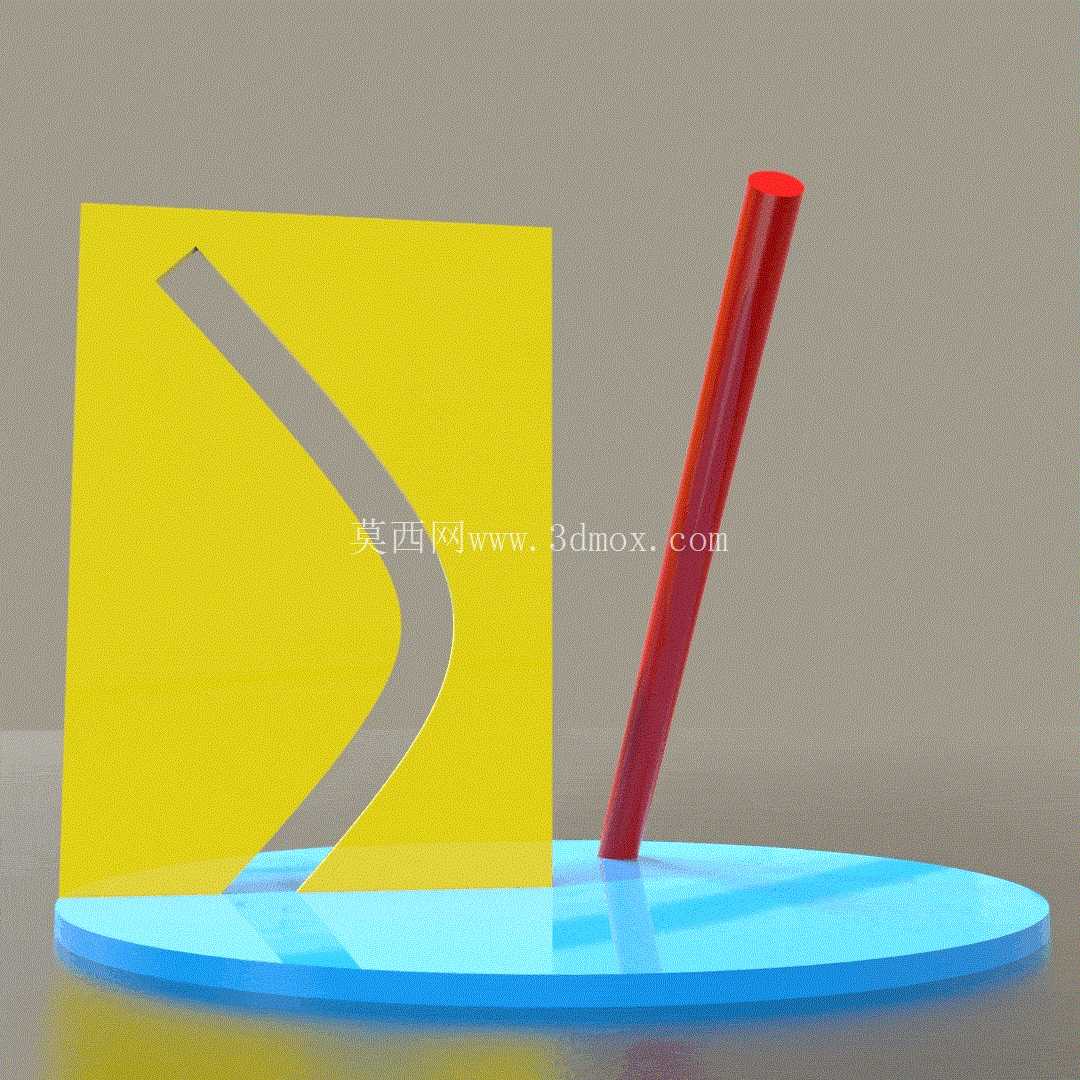

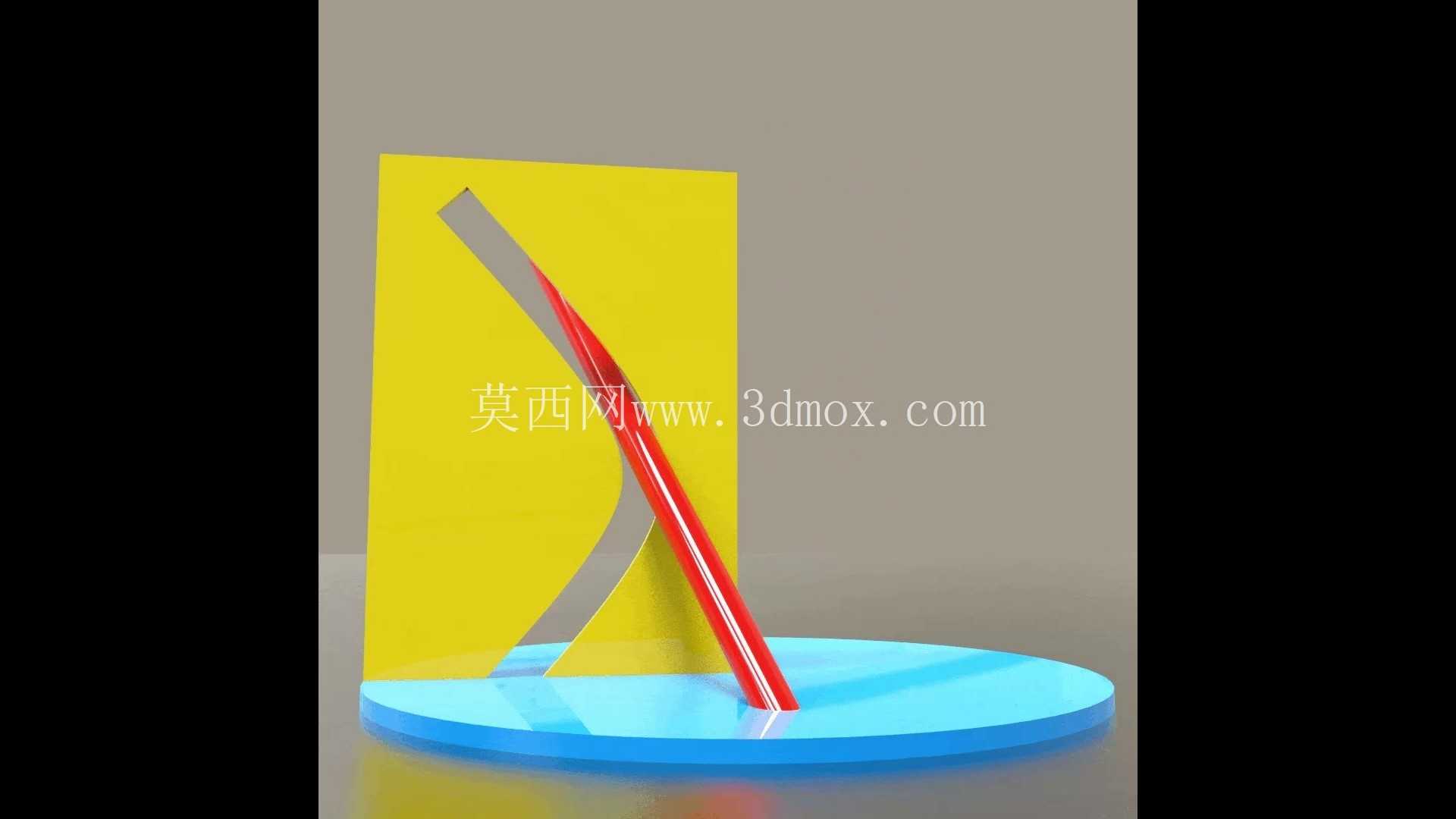

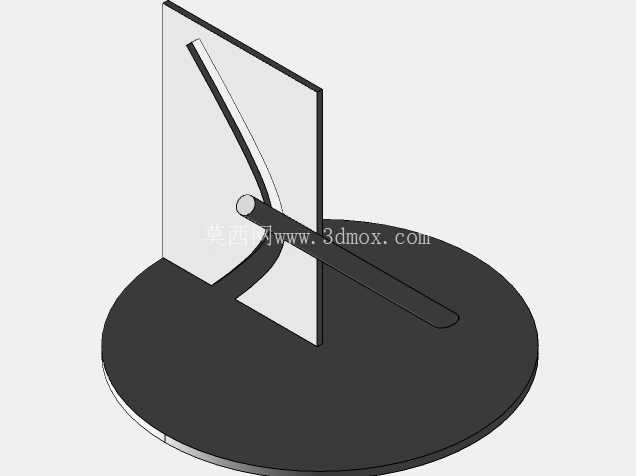

这套结构的设计初衷是解决立式展示类工装在异形展品承载时的定位偏移问题，在日常的工装设计场景中，很多薄型、带斜向切面的展品在常规平面底座上放置时，容易因为接触面倾斜角度不匹配出现滑移、倾倒的情况，尤其是在展厅长期陈列、生产线旁工件临时展示存放的场景下，没有适配的定位支撑，不仅影响展示效果，还存在展品滑落磕碰的风险。从结构组成来看，底部采用圆形平面底座作为整个工装的承载基础，圆形的底座轮廓相比方形结构，在相同占地面积下能提供更均匀的支撑力分布，边缘做了圆弧过渡处理，避免尖锐边角在人员走动过程中造成剐蹭，底座的厚度根据承载展品的重量做了匹配设计，保证整体重心落在底座支撑面的中心范围内，不会出现侧翻的情况。底座上方的立式支撑面板采用竖直安装方式，面板上开设有与展品斜度完全匹配的斜向切槽，切槽的宽度根据展品的厚度做了公差配合设计，既能够让展品顺利嵌入槽内完成定位，又不会因为间隙过大导致展品在槽内出现晃动，切槽的走向完全贴合展品的斜向放置角度，展品嵌入后，其倾斜姿态刚好符合展示所需的最佳观测角度，不需要额外调整角度就能让观测者清晰看到展品的完整切面形态。在展品与支撑面板的接触位置，设计了对应的贴合支撑面，展品的背部与支撑面板的切槽边缘完全贴合，将展品的重量分散到整个切槽的接触面上，避免局部应力集中导致面板变形或者展品表面出现压痕。支撑面板与底部底座的连接采用嵌入式固定结构，面板底部插入底座上预设的安装槽内，配合粘接或者紧固件固定的方式，保证两者的连接强度，即使受到轻微的外力碰撞，面板也不会出现倾斜或者脱落的情况。从安装边界来看，整个工装的占地面积仅为底座圆形区域的大小，不需要额外的安装固定件，直接放置在平整的台面或者地面上即可使用，对安装环境没有特殊要求，不管是展厅的玻璃展柜内，还是生产车间的工位旁工作台面上，都可以直接放置使用。在实际应用场景中，这类工装除了用于成品展示之外，还可以用于加工过程中的工件临时存放，比如经过斜切加工的板材类工件，在工序流转过程中，可以直接嵌入该工装的切槽内直立存放，避免平放在台面上占用过多的操作空间，同时直立放置也能减少工件表面与台面的接触面积，避免刚加工完成的表面出现划伤或者污渍附着。设计过程中需要重点考量的是斜向切槽的角度精度，如果切槽角度与展品的倾斜角度存在偏差，展品嵌入后就会出现姿态歪斜，甚至无法完全嵌入的情况，因此在建模阶段需要对展品的倾斜角度做精准的测量，将角度公差控制在合理范围内，保证展品安装后的姿态符合设计要求。另外支撑面板的高度也需要根据展品的长度做匹配，保证展品嵌入后，其重心位置落在支撑面板的中下部，避免重心过高导致整个工装出现倾倒的情况，底座的直径也需要根据整体重心的偏移量做调整，当展品倾斜角度较大时，需要适当加大底座的直径，扩大支撑面的范围，提升整体的稳定性。整个结构没有多余的复杂零部件，加工难度低，采用常规的板材切割、开槽工艺就可以完成加工制作，生产成本可控，同时结构简单也便于后期的维护和清洁，没有容易积灰的缝隙死角，适合在需要长期保持整洁的展示场景中使用。在选材方面，底座可以采用亚克力或者金属材质制作，根据展品的重量选择对应的材料厚度，支撑面板如果需要突出展示效果，可以采用半透明或者彩色的板材，和展品形成视觉上的对比，让展品的形态更加突出，不需要额外的装饰件就可以达到较好的展示效果。
