工业起重自锁式滑轮结构设计

在工业垂直物料搬运、高空作业绳索固定、仓储重型货物吊装场景中，普通滑轮仅具备绳索导向与力的转向作用，一旦牵引端出现失力、绳索打滑情况，悬挂的载荷会瞬间下坠，极易引发设备损毁、人员伤亡的安全事故，这款带自锁功能的滑轮正是针对这类风险点做的定向结构优化。从实际使用场景来看，它可适配直径8-12mm的编织尼龙绳、三股扭合棉麻绳以及细直径钢丝绳，不需要额外搭配止坠器、绳卡等辅件，单一部件就能同时完成绳索导向、载荷承载、反向锁止三个核心功能，在小型起重作业、工地临时物料吊运、仓库高位货架取放货、户外高空作业安全绳挂点等场景下，能大幅减少辅件携带量，降低作业前的配件组装耗时。

从功能特性上看，这款滑轮的自锁触发不需要人工额外操作，当绳索沿起升方向正常拉动时，滑轮内置的偏心锁块会在绳索摩擦力带动下保持抬起状态，滑轮轮体可顺畅转动，牵引阻力和同尺寸普通滑轮差值控制在5%以内，不会额外增加作业人员的牵引负担；一旦绳索出现反向滑动趋势，也就是载荷下坠带动绳索反向运动时，偏心锁块会在摩擦力与弹簧预紧力的共同作用下瞬间压合，将绳索牢牢锁止在锁块与滑轮壳体的防滑纹面之间，锁止响应行程不超过10mm，不会出现载荷下坠溜距过长的问题，锁止后可承受的额定静载荷能达到15kN，完全覆盖单人作业加配套工具的总载荷需求。

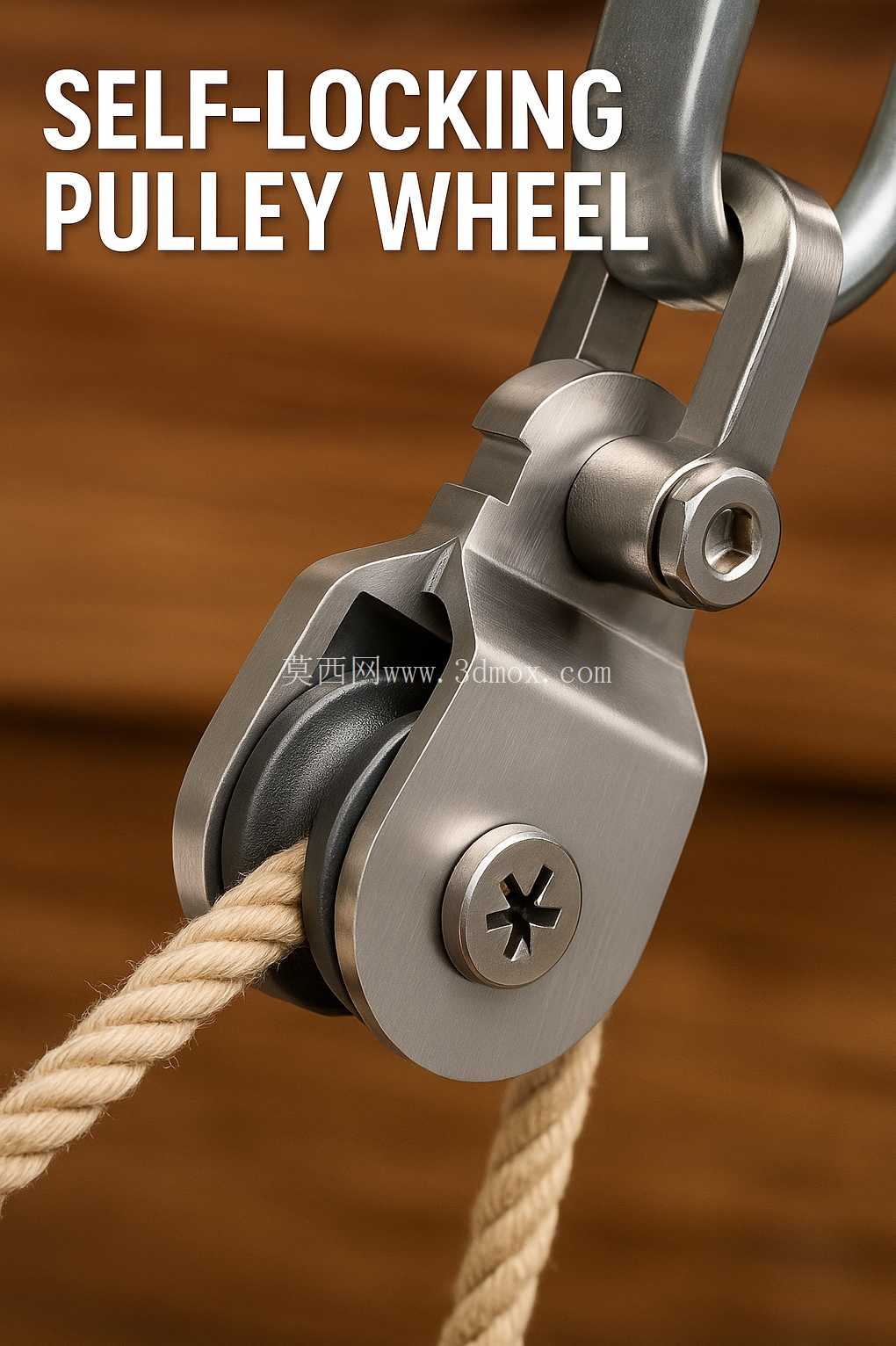

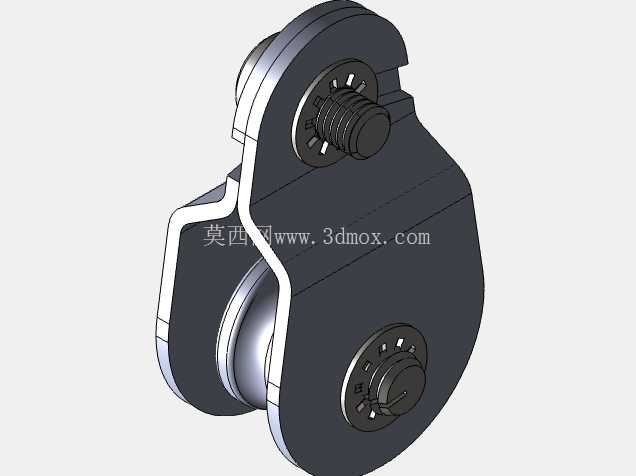

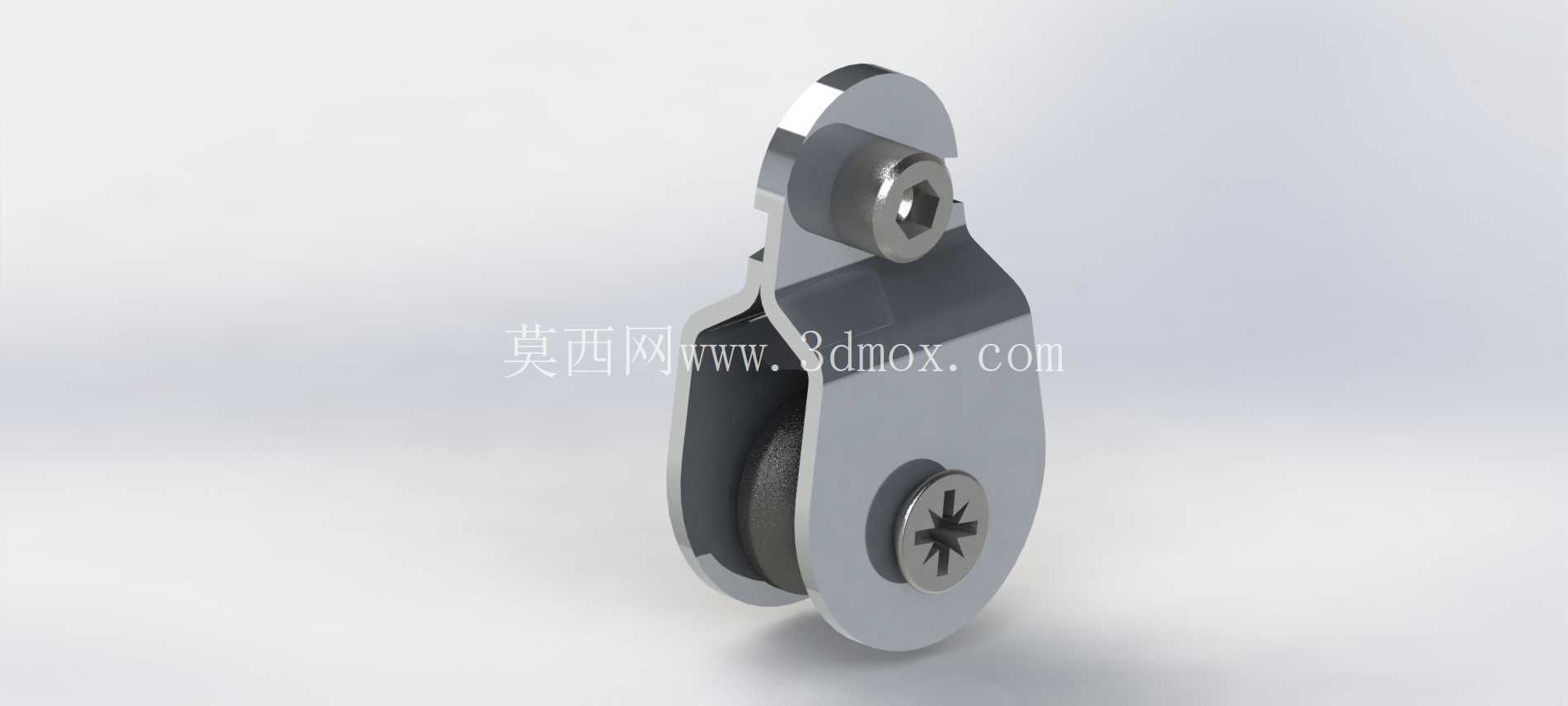

结构设计层面，这款滑轮整体采用分体式壳体结构，两片对称的金属壳体通过中部的十字槽盘头螺钉紧固，轮体通过中心销轴固定在两片壳体之间，销轴两端做了铆压防脱处理，不会因为长期震动出现销轴窜出脱落的问题；自锁机构的偏心锁块通过独立的小销轴装配在壳体侧方，锁块与绳索接触的面做了锯齿状防滑纹理，既可以增加锁止时的摩擦力，又不会过度切割绳索表层纤维，延长配套绳索的使用寿命；滑轮的挂点采用一体化弯折的金属挂耳，挂耳内孔做了圆角抛光处理，和外部挂点连接时不会出现应力集中割伤挂架的问题，挂耳的开合角度预留了足够的安装空间，可适配直径不超过12mm的安全钩、卸扣等连接配件。

从安装边界与尺寸适配来看，这款滑轮整体长度控制在110mm以内，最大宽度45mm，壳体最厚处22mm，整体重量不超过300g，不会给高空作业人员增加过多负重；安装时不需要额外的固定基座，只要将挂耳通过卸扣连接到承重挂点即可，绳索穿入时只需要扳开自锁锁块的解锁拨片，将绳索嵌入轮槽后松开拨片就能完成装配，整个穿绳过程不需要借助额外工具，单人10秒内即可完成操作。需要注意的是，这款滑轮的轮槽做了圆弧过渡设计，适配的绳索直径偏差不能超过2mm，绳索过细会导致锁止时压合面积不足出现打滑，绳索过粗则会嵌入轮槽过深增大牵引阻力，加速轮槽磨损；另外自锁机构的弹簧预紧力在出厂时已经做了校准，日常维护时不需要随意拆解调整，只要定期清理锁块转动销轴处的泥沙、铁屑等杂物，保证锁块转动顺畅即可，不需要额外加注润滑油，避免油污粘染绳索导致摩擦力下降影响锁止可靠性。

在实际选型搭配时，这款滑轮可以和同载荷等级的安全绳、安全带配合使用，作为高空作业的副保护挂点，也可以多组搭配组成简易的滑轮组，用于小型设备的移位吊装，相比普通滑轮加独立止坠器的组合方案，整体结构更紧凑，挂点占用空间更小，不会出现多个配件连接时的干涉问题；同时因为自锁机构集成在滑轮壳体内部，外部没有突出的活动部件，在狭窄空间作业时不会出现部件勾挂周边管线、结构的问题，适配的作业场景更广泛。
