800Kg级起重吊钩与配套绞车结构

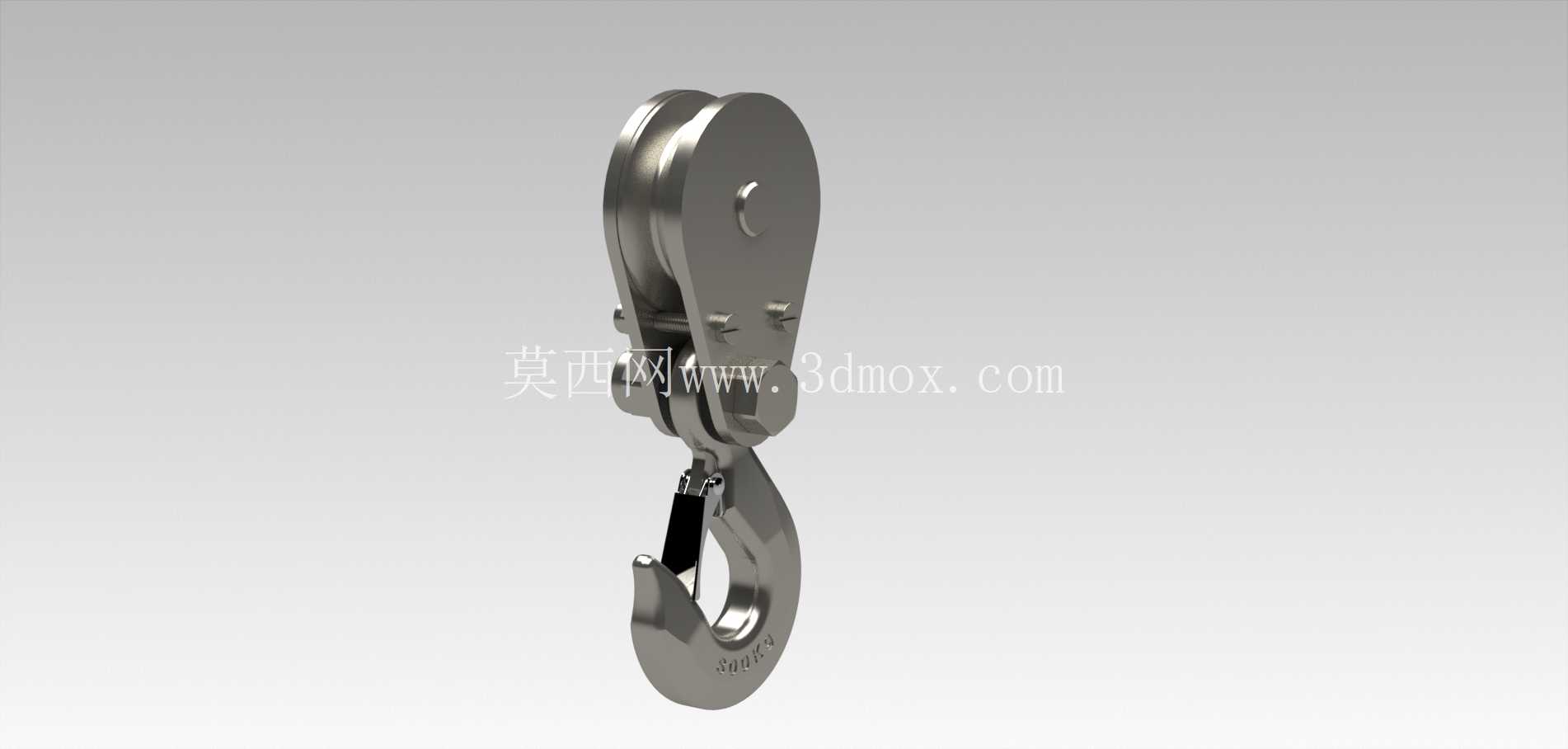

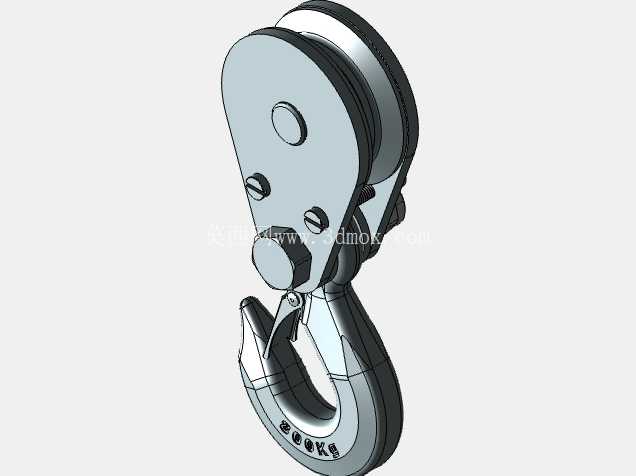

　　在车间小件吊装、户外临时起重作业、小型设备移位这类场景里，额定载荷800Kg的吊钩绞车组合是出镜率极高的配套工具，既不会像大吨位起重设备那样受场地空间限制，也能避免纯人工搬运带来的安全风险，适配Arebos、Güde、Einhell等多个品牌的小型便携起重绞车使用，覆盖民用DIY、小型维修、仓储理货等多类轻载起重需求。从结构设计来看，这套吊钩组件的核心承载逻辑围绕动滑轮省力原理搭建，上部的滑轮组直接匹配绞车配套的钢丝绳直径，滑轮槽的圆弧半径做了针对性优化，既可以避免钢丝绳在槽内出现卡滞、咬绳的问题，也能减少钢丝绳长期弯折带来的疲劳损耗，滑轮两侧的侧板采用加厚钢板冲压成型后铆接固定，没有多余的焊接应力点，长期受交变载荷作用时也不容易出现焊缝开裂的问题。

　　吊钩部分采用锻造合金钢材质，钩头位置加装了弹簧式防脱挡片，这个结构看起来简单，却是现场作业里必不可少的安全设计——起吊过程中一旦钢丝绳出现小幅晃动，挡片会自动回弹封闭钩口，避免吊索具从钩头滑脱，挡片的弹簧力度经过调校，既不会因为弹力过大导致挂吊具时操作费力，也不会因为弹力过小在晃动时自行打开。钩身与滑轮组的连接部位采用铰接式吊梁结构，允许吊钩在起吊过程中沿垂直轴线360度自由旋转，起吊不规则工件时可以自动调整受力角度，不会因为工件扭转导致钢丝绳拧结，也能避免钩身承受额外的扭转力矩。

　　从安装边界来看，这套吊钩组件不需要额外的复杂安装工序，只要将绞车引出的钢丝绳穿过上部滑轮槽，绳端固定在绞车的固定锚点上即可完成装配，整体结构的横向最大尺寸控制在小型绞车的容绳量匹配范围内，不会因为吊钩整体过宽导致钢丝绳在卷筒上排绳混乱。实际作业过程中，这套组件的受力传递路径非常清晰：工件载荷通过钩头传递到铰接吊梁，再均匀分散到两侧侧板的滑轮轴上，最终通过滑轮传递到钢丝绳，所有受力点都做了圆角过渡处理，不存在应力集中的锐角结构，长期满载荷使用时也不会出现局部裂纹。和普通固定式吊钩相比，带滑轮的结构能直接将绞车的起吊拉力降低一半，同功率的绞车搭配这套吊钩后，实际可起吊的额定载荷能提升近一倍，同时起吊过程的运行平稳性也更好，不会出现普通单钩起吊时的晃动问题。钩身的开口尺寸经过匹配设计，刚好适配常规的吊装带、卸扣、钢丝绳套等常用吊具，不需要额外搭配转接件就能直接使用，钩尖部位做了钝化处理，既不会划伤吊具的编织层，也能避免现场作业时钩尖刮碰操作人员。

　　在日常维护层面，这套结构的拆解非常方便，只需要冲下滑轮轴的固定销，就能分别对滑轮、侧板、钩头、防脱挡片进行检查更换，不需要整体报废，滑轮内部的衬套采用自润滑材质，日常使用不需要频繁加注润滑脂，在粉尘较多的车间、户外露天环境下也能保持顺畅转动，不会因为进尘出现卡滞。针对轻载起重场景里常见的斜拉歪吊问题，这套吊钩的铰接结构也能起到一定的补偿作用，小角度斜拉时钩身可以自动调整到受力方向，避免钩身承受侧向弯矩导致变形，当然从安全操作规范来说，斜拉角度不能超过允许范围，但结构上的容错设计能大幅降低误操作带来的部件损坏概率。整体结构没有多余的装饰性设计，所有外形轮廓都服务于受力需求和操作便利性，比如侧板外侧的圆弧过渡，既可以避免棱角划伤钢丝绳，也能在吊钩意外碰撞工件时减少对工件表面的损伤，滑轮的直径和钢丝绳直径的比例符合轻载起重的设计规范，能有效延长钢丝绳的使用寿命，减少后期耗材的更换成本。
