Black&Decker KS531曲线锯结构三维数模

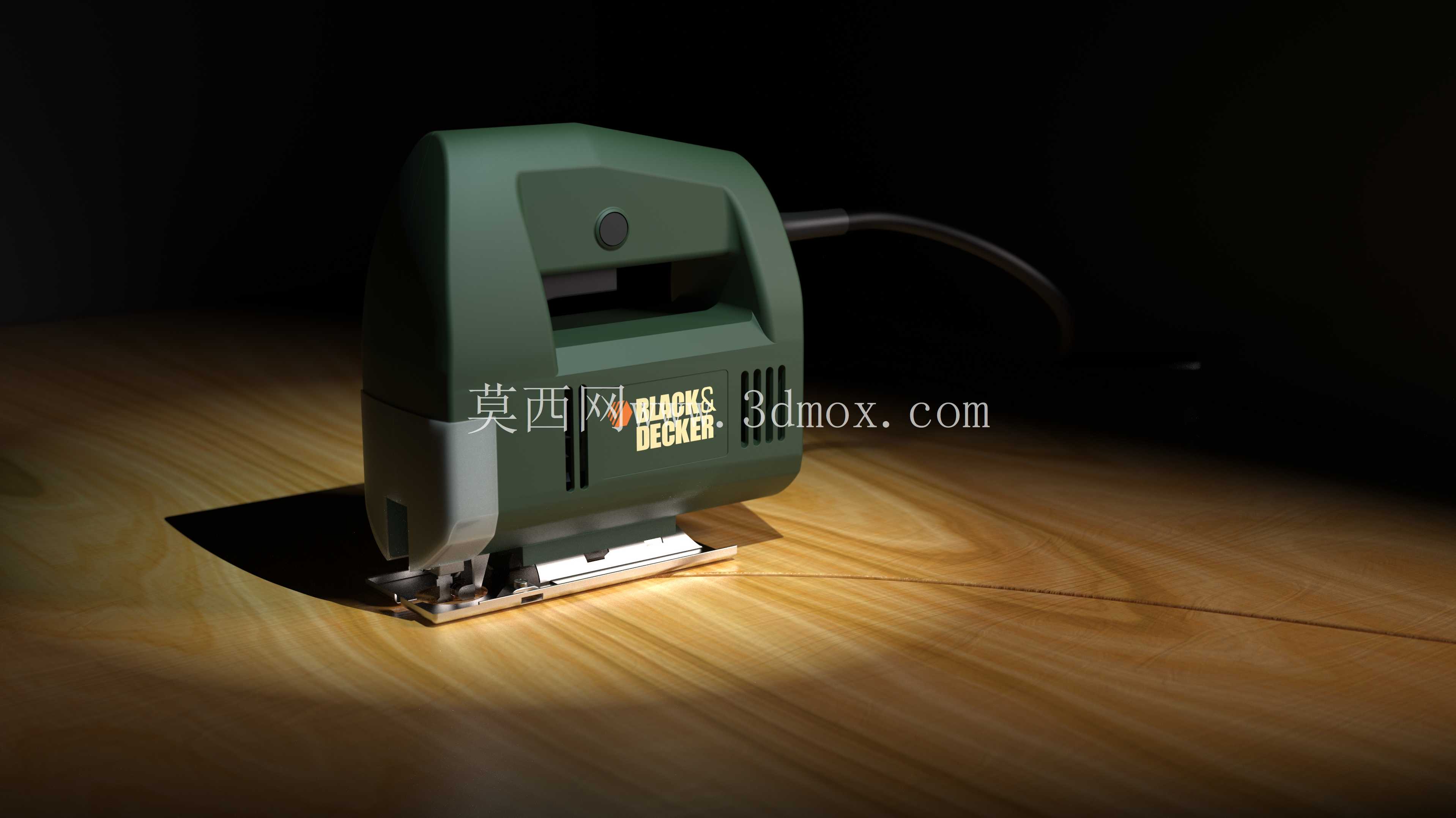

这款手持曲线锯的三维结构数模，完整还原了民用级电动曲线锯的整机装配逻辑与部件配合关系，可作为手持电动工具结构设计、逆向建模参考、五金工具产品迭代的基准参考素材。从实际应用场景来看，这类曲线锯是家装木工、广告制作、小型五金加工场景的常用手持切割设备，可针对薄木板、PVC板材、薄金属片、亚克力等多种材质完成曲线切割、直线裁切、异形轮廓开料作业，相比大型台锯具备灵活便携、操作门槛低、可适配狭小空间作业的优势，是装修施工队、手工DIY从业者、小型加工门店的常备电动工具。

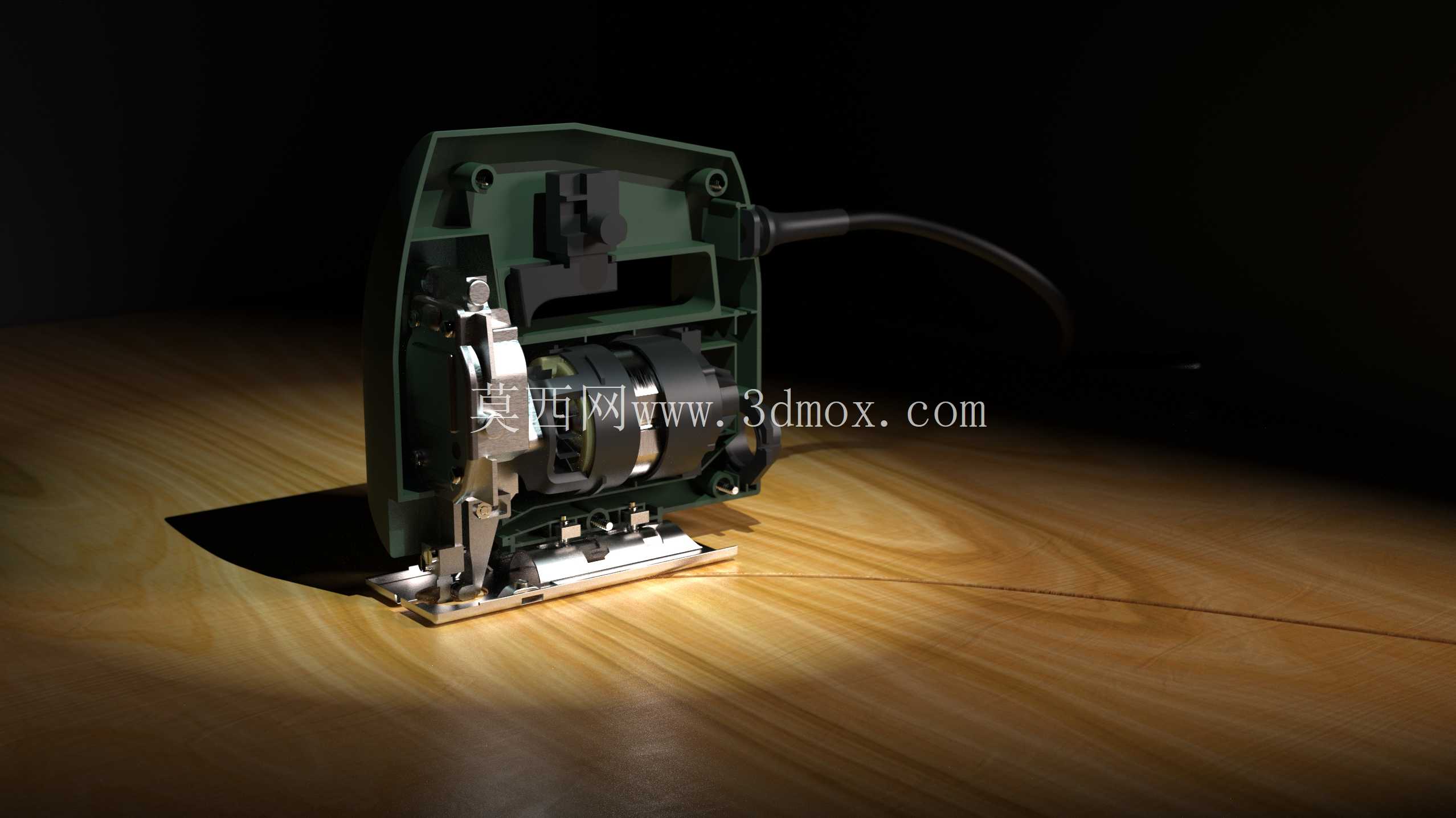

从功能特性来看，该款曲线锯采用往复式锯条驱动结构，机身内置的传动机构将电机的旋转运动转化为锯条的上下往复切削动作，底部的金属支撑板可贴合待切割工件表面，为切割作业提供稳定的支撑基准，避免作业过程中机身偏移导致切割路径走偏；机身侧面设置的散热格栅可在电机持续运转时导出内部热量，延长设备连续作业时长，避免长时间高负载运行导致的电机过热烧损；尾部延伸的电源线结构可适配常规民用市电接口，满足室内作业场景的供电需求，机身握持区域的弧度设计贴合手掌握持形态，可降低长时间握持作业的手部疲劳感。

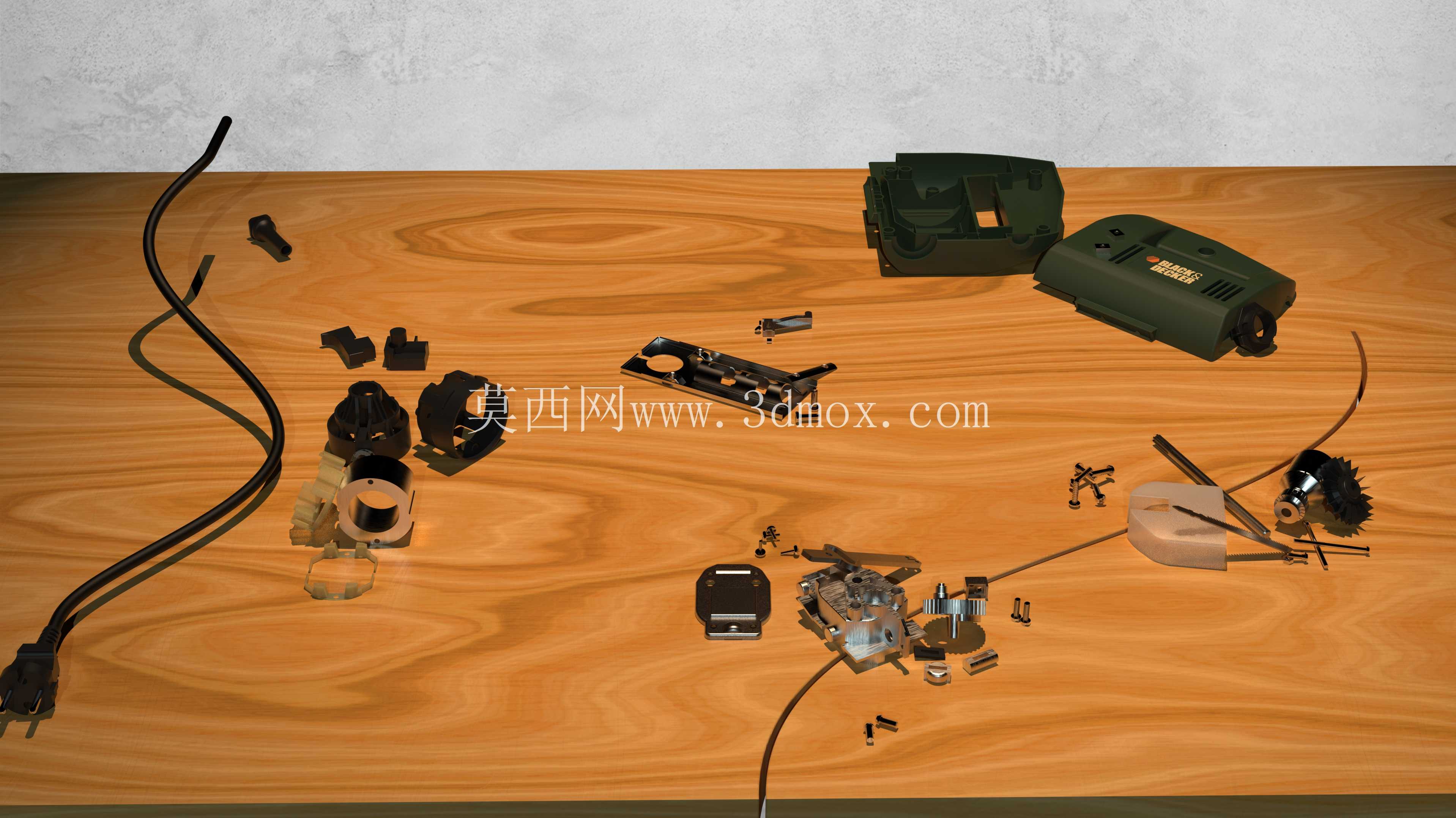

从设计思路层面拆解，整机采用上下分壳的装配结构，外壳采用工程塑料注塑成型，兼顾结构强度与机身轻量化需求，避免整机重量过大增加手持作业负担；内部传动组件、电机组件、往复运动机构均设置对应的定位安装柱与卡扣位，可实现无额外复杂工装的快速装配，降低生产环节的装配工时成本；底部金属底板采用耐磨金属材质，可在频繁贴合工件移动的过程中抵抗磨损，长期使用也不会出现底板变形导致的切割平面度偏差；锯条夹持机构设置在机身前端下部，可快速完成不同齿距、不同材质适配锯条的更换，无需额外复杂工具即可完成锯条拆装，适配不同材质的切割需求。

从外形尺寸与安装边界来看，整机为立式手持结构，机身主体高度控制在单手握持可覆盖的范围，宽度适配成年人手掌握持跨度，作业时操作人员单手握持机身上部即可完成施压与方向控制；底部支撑板的平面度公差控制在民用电动工具的标准范围内，可保证切割过程中锯条与工件表面的垂直精度，避免出现切割面斜度过大的问题；内部各运动部件之间预留了足够的运动间隙，避免往复运动过程中出现部件干涉卡滞，同时各电气部件与金属传动部件之间设置绝缘隔离结构，满足手持电动工具的电气安全要求，避免作业过程中出现漏电风险。

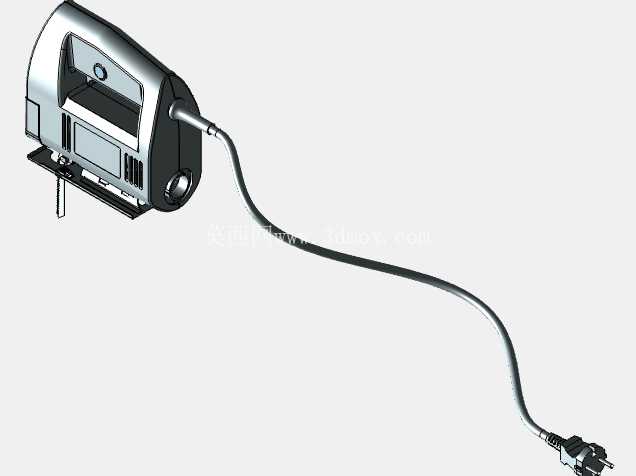

在建模逻辑上，该数模完整还原了各部件的装配关系，从外壳的曲面造型、内部筋位布局，到传动组件的配合尺寸、锯条夹持机构的锁紧结构，均按照实物的实际尺寸完成逆向构建，可直接用于电动工具结构的教学演示、同类产品的结构参考、以及相关课程的逆向建模实践素材，帮助结构设计从业者理解手持电动工具的内部布局逻辑、人机工程设计要点、以及运动机构的转化原理，避免在同类产品设计过程中出现结构干涉、握持舒适度不足、散热效率不够等常见问题。
