手摇式手动钻孔工具结构设计

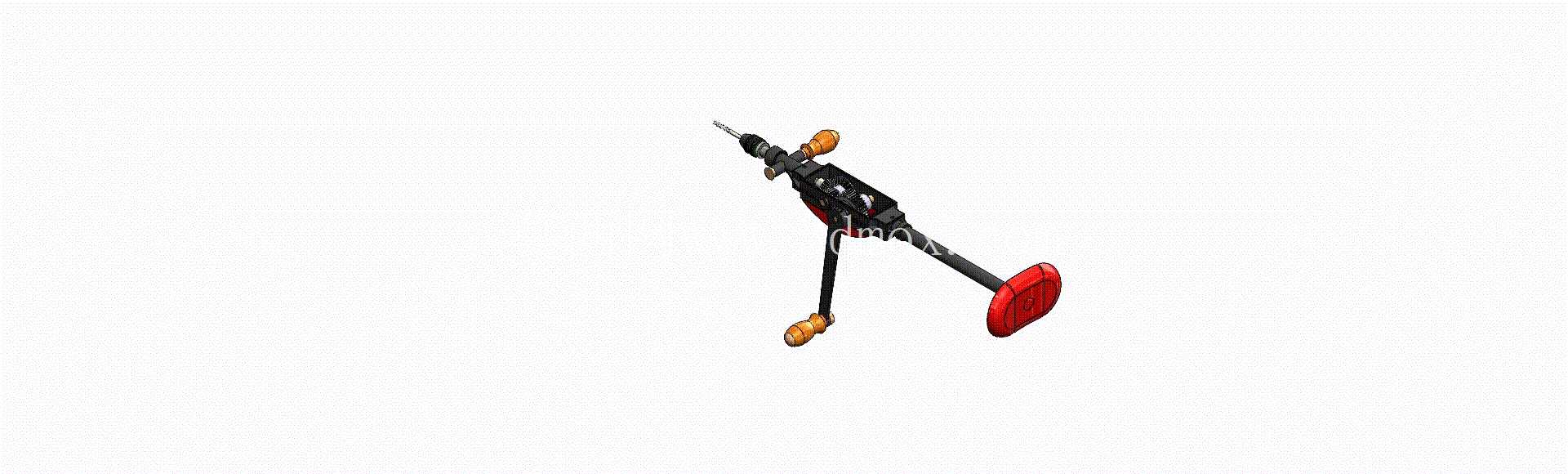

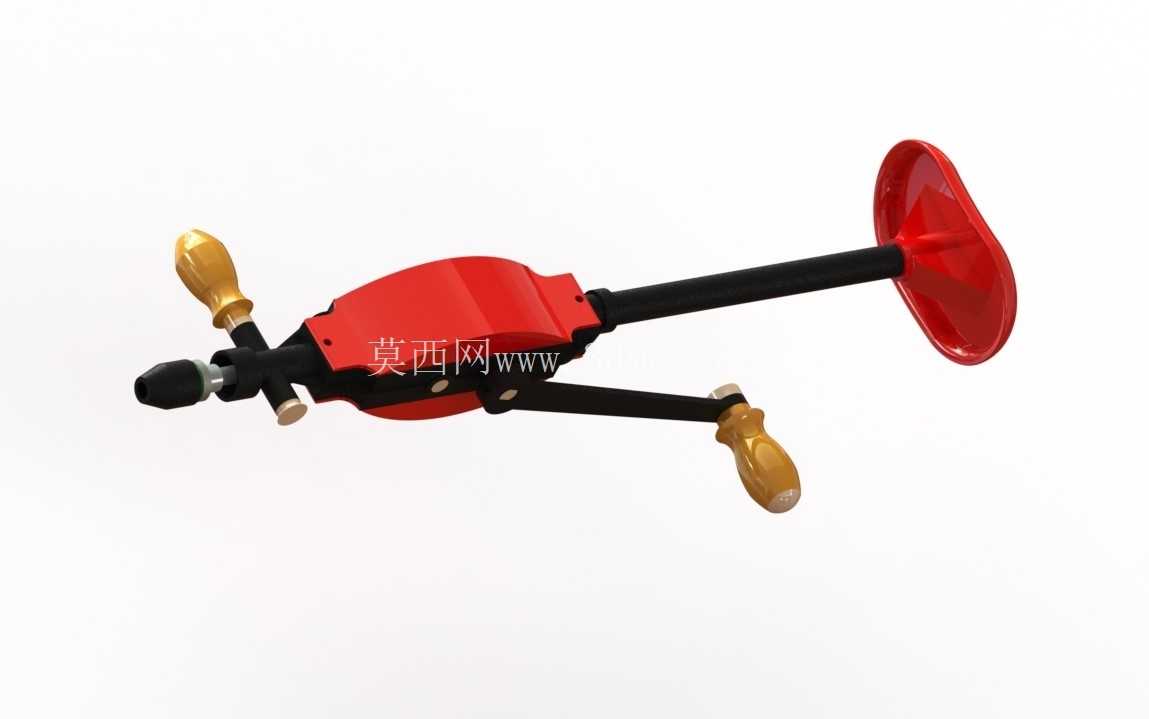

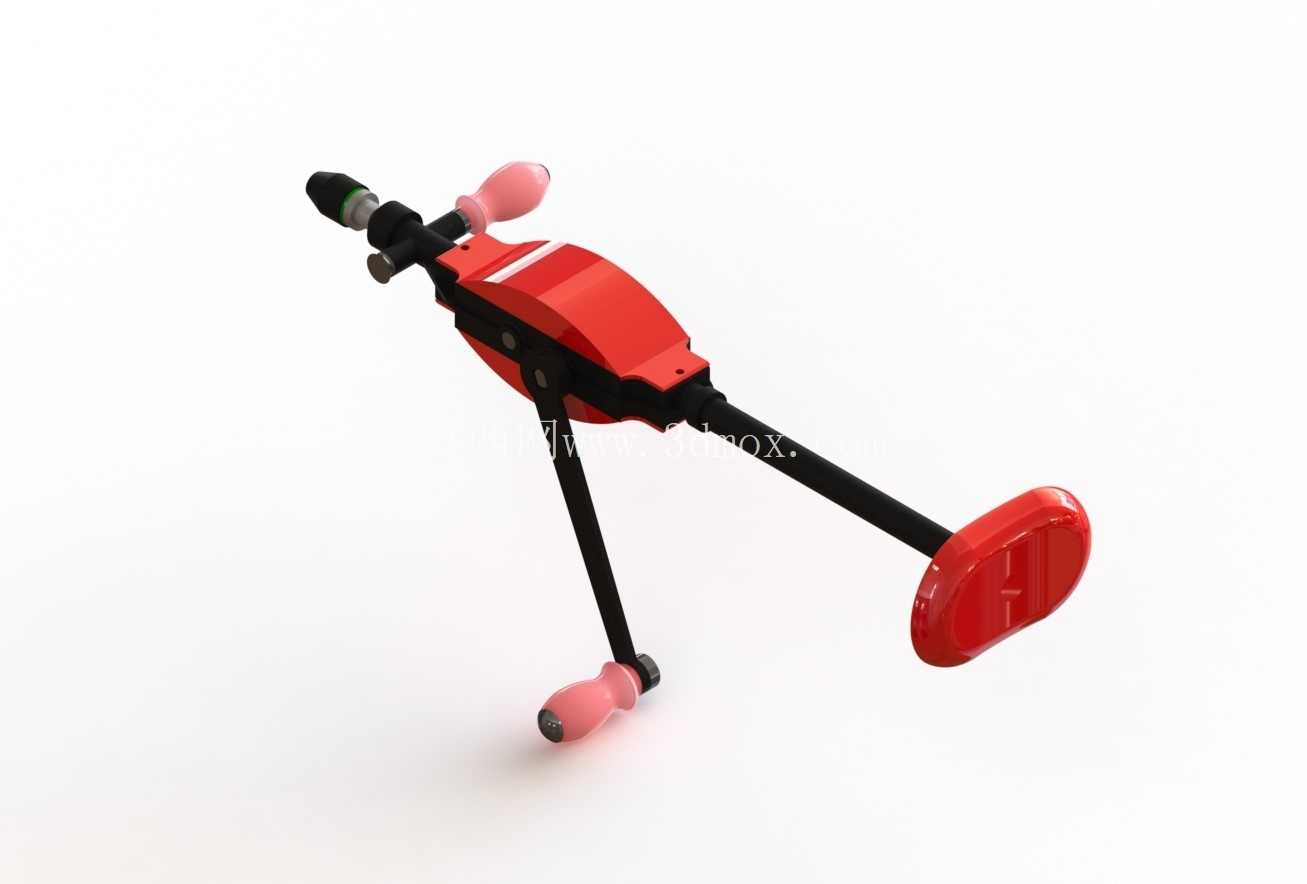

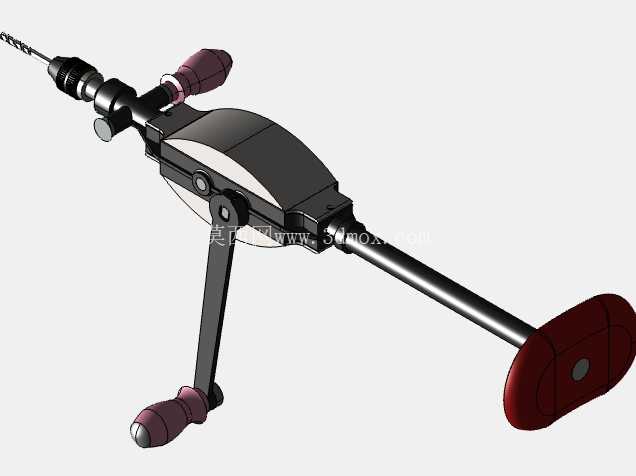

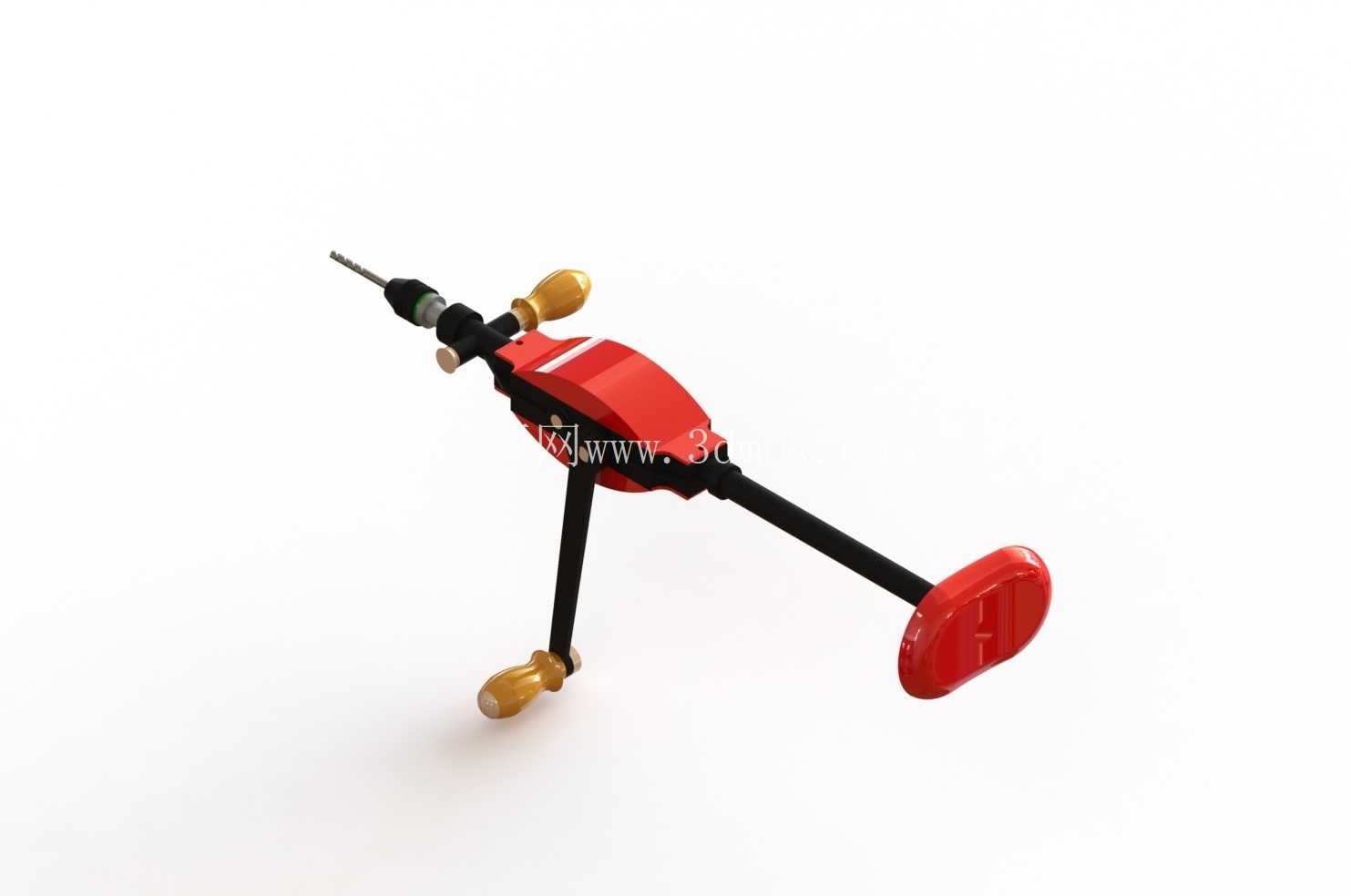

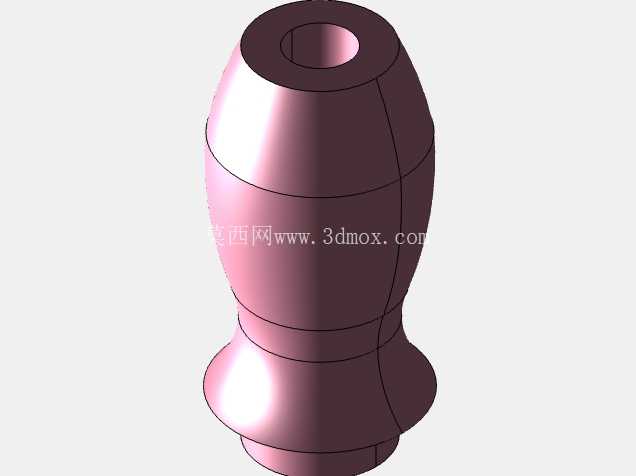

　　这款手动钻孔工具的结构设计，核心围绕无外接动力场景下的钻孔作业需求展开，在户外无供电、狭小空间作业、精密小件修配等场景中，这类手动工具能够摆脱电源、气源的限制，完成薄金属件、塑料件、软质木材的小直径钻孔加工，尤其适合设备现场抢修、家装零散作业、教学实训演示等对便携性有高要求的工况。从功能实现逻辑来看，整套结构通过曲柄手柄输入旋转扭矩，经多级圆柱齿轮组完成转速与扭矩的匹配转换，最终将动力传递至前端的钻夹头部位，带动装夹的钻头完成旋转切削动作；侧方设置的辅助支撑脚与尾部的承压端盖，能够在钻孔过程中为操作人员提供稳定的施力支点，避免钻孔时钻头偏移导致的孔位超差、钻头崩断问题，支撑脚的接触端做了圆弧钝化处理，可适配不同曲率的工件表面，减少对工件表面的压痕损伤。

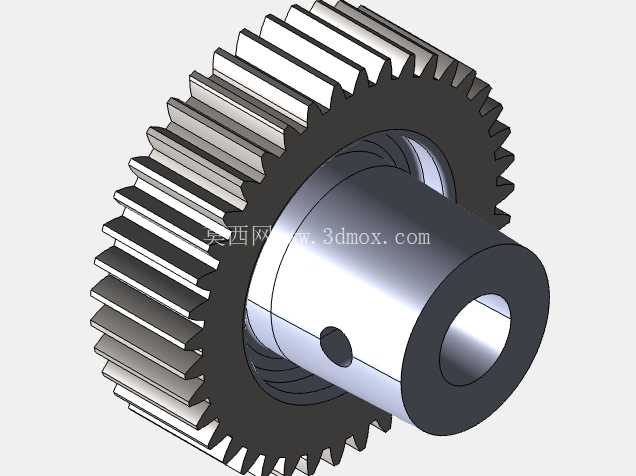

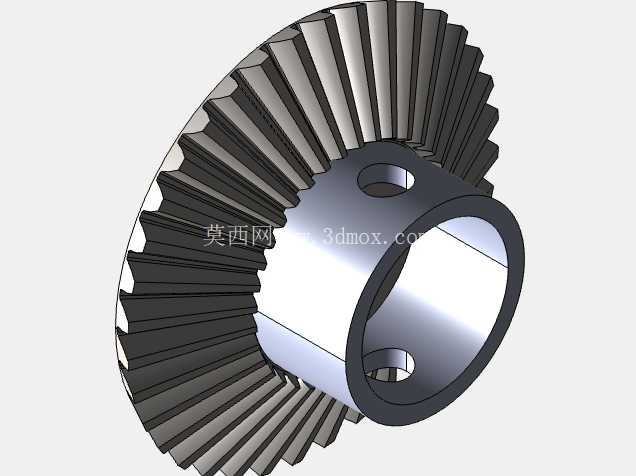

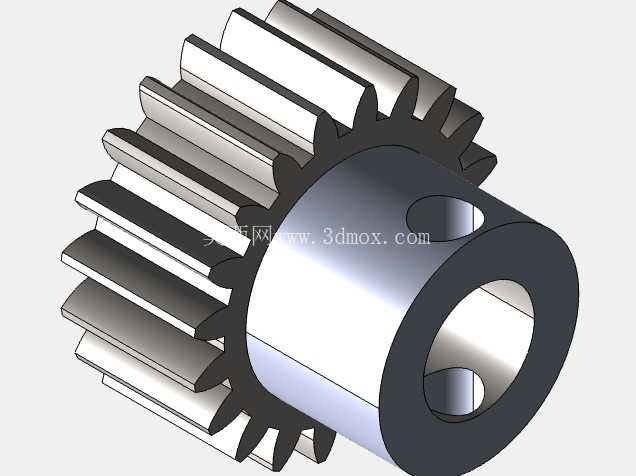

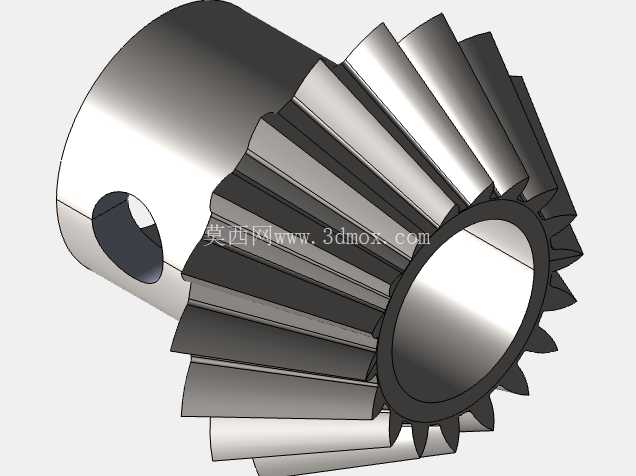

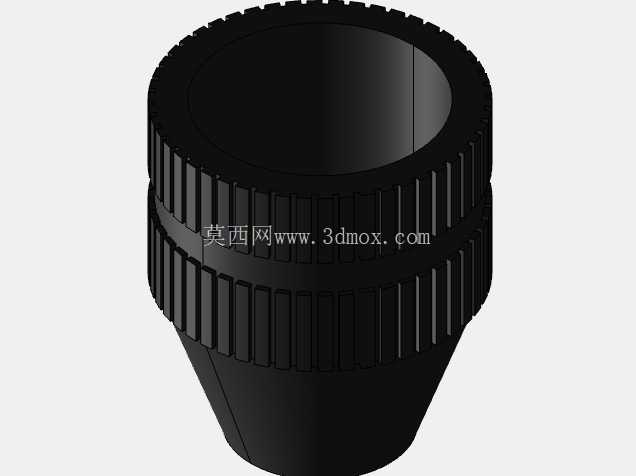

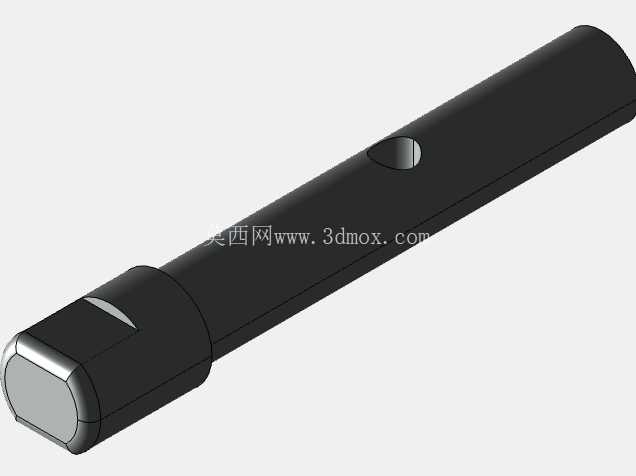

　　设计过程中优先考虑了传动路径的载荷分布，齿轮副的啮合位置做了错位排布，避免单组齿轮承受过大径向力导致的齿面磨损过快，曲柄与主轴的传动比经过反复校核，既保证操作人员摇动手柄时的输入力处于舒适区间，不会因传动比过小导致操作费力，也避免传动比过大造成的钻头转速过高、手动进给难以匹配转速引发的卡钻问题。钻夹头采用三爪自定心结构，可适配一定直径范围内的直柄钻头，夹头与主轴的连接采用标准锥面配合，能够保证钻头装夹后的同轴度，减少钻孔过程中的径向跳动，夹头的锁紧套做了滚花处理，无需额外工具即可手动完成钻头的装夹与拆卸，适配野外作业无辅助工具的使用场景。

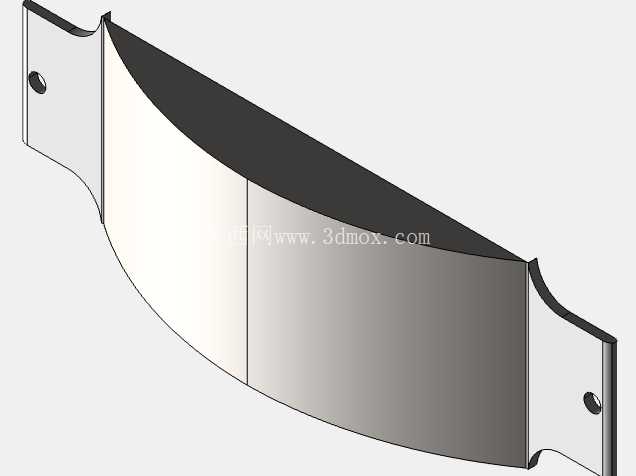

　　外形尺寸方面，整体结构采用长条形布局，主体壳体的握持区域做了贴合手掌弧度的曲面处理，操作人员单手握持壳体即可稳定控制钻孔方向，曲柄的回转半径经过人体工程学校核，摇动手柄时手腕无需做过大角度弯折，长时间操作不易产生疲劳；辅助支撑脚采用可收折结构，非使用状态下可贴合主体壳体收纳，不会额外占用收纳空间，整体收纳后可放入常规工具包中携带，适配流动作业的携带需求。安装边界上，整套结构的所有传动部件均封闭在主体壳体内部，仅在齿轮轴的转动配合位置预留了润滑脂加注通道，日常维护无需完全拆解壳体，即可完成传动部位的润滑保养，降低后期维护的拆解难度；各转动副的配合间隙经过公差匹配，既保证转动过程无卡滞，也避免间隙过大导致的传动晃动，前端钻夹头的端面到主体壳体前端面的距离经过优化，在狭小空间内作业时，壳体不会与工件周边的结构产生干涉，可深入到凹陷结构内部完成钻孔作业。

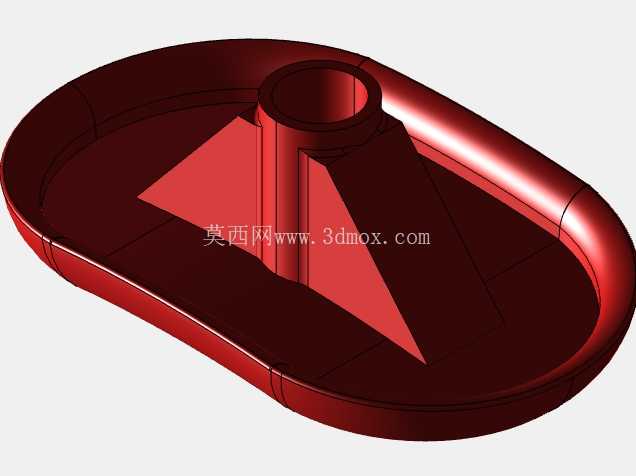

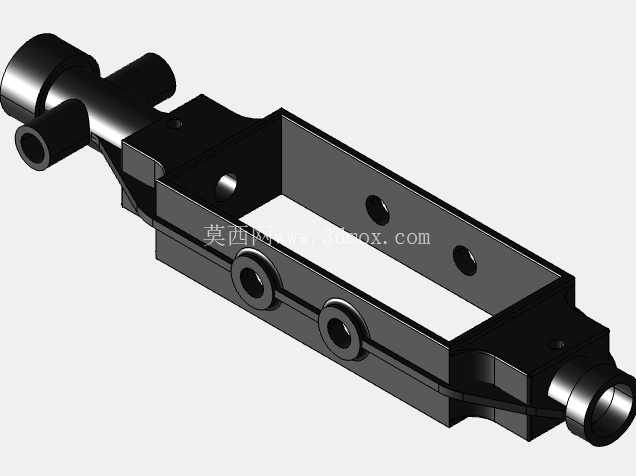

　　尾部的承压端盖采用硬质耐磨材质，钻孔时操作人员可通过胸部或者手掌抵住端盖施加轴向进给力，端盖的接触面做了加大处理，能够分散轴向压力，减少长时间施压的局部不适感，端盖与主体尾部采用螺纹连接，可根据操作人员的施力习惯微调端盖的伸出长度，适配不同操作姿势下的施力需求。整套结构的零件拆分充分考虑了加工工艺性，壳体采用剖分式结构，通过紧固件完成拼合，内部的齿轮、轴类零件均采用常规机械加工工艺即可完成生产，无需特殊定制的加工设备，适合小批量生产或者实训教学中的加工装配练习，齿轮的参数选用标准模数，后期维护时可直接采购标准齿轮配件替换，降低备件的采购成本与等待周期。
