50x50规格压铸承重工业合页结构设计

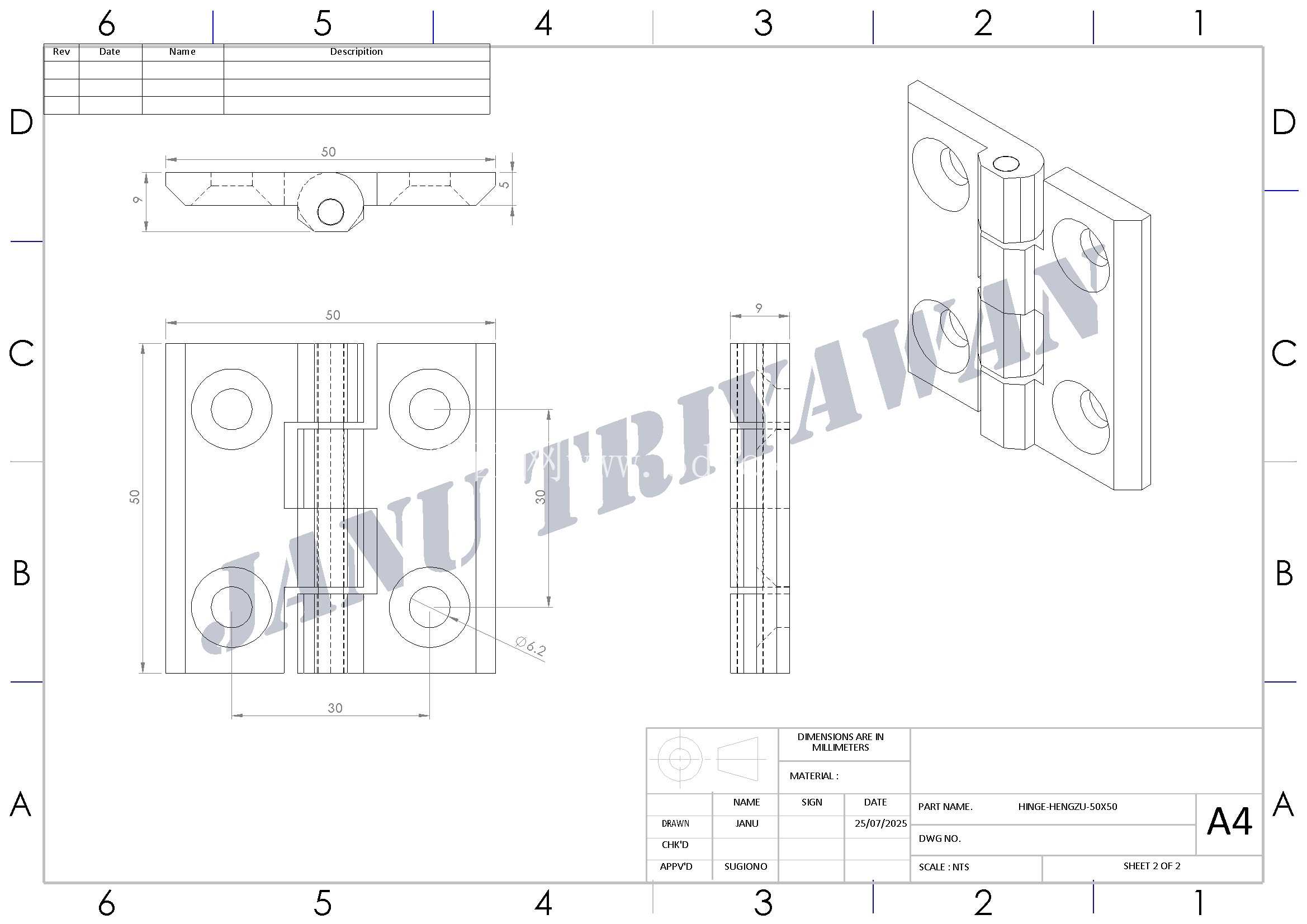

做设备结构设计快十年，经手的防护门、检修舱盖开合结构少说有上百套，最容易出问题的往往就是这种看起来不起眼的小合页——要么是安装孔位不对现场扩孔耽误工期，要么是开合间隙没留够磨漆掉屑，要么是承重不够用俩月就下垂卡滞，所以每次选合页我都要先把安装边界、受力工况摸得一清二楚。这款50x50规格的压铸合页，是我之前做小型压铸设备外围防护门选型时反复核对过参数的结构，先从安装边界说，两个页片各自的安装面都是50mm见方的方正结构，四个沉头安装孔对称分布在页片四角，孔位做了锪平处理，适配常用的内六角圆柱头螺钉，沉头深度刚好能把螺钉头完全埋入页片平面，不会突出刮蹭相邻的结构件，安装时不需要额外在门板或者门框上挖沉台，对薄板防护结构特别友好，不用额外做补强板就能直接固定。

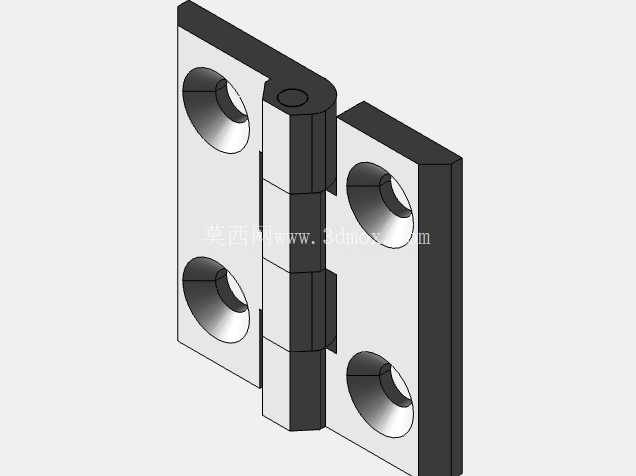

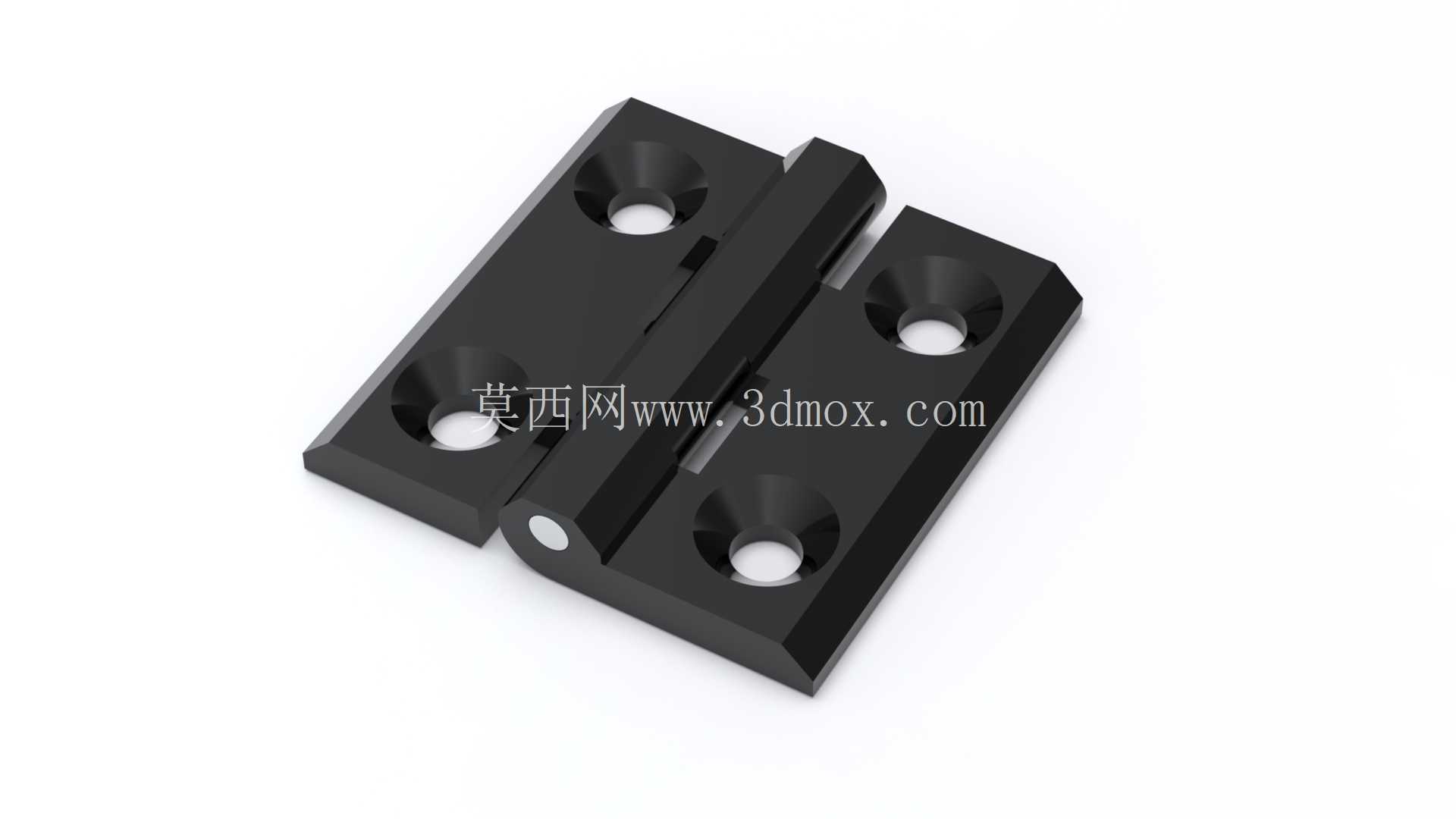

从功能特性上看，这款合页采用的是中间穿轴的一体式压铸结构，不是那种两片页片分开冲压再铆接的款式，压铸成型的页片本体致密度高，没有冲压件常见的边角毛刺、折弯应力集中问题，合页转动的间隙控制得很均匀，开合过程中没有径向窜动，页片之间的贴合面做了微小的倒角处理，开合到最大角度时也不会出现棱边互相啃咬的情况，黑色的表面处理层不是普通喷漆，是做了氧化类的耐磨处理，日常开合摩擦不容易掉漆，在车间有少量切削液、油污飞溅的环境下也不容易出现表层锈蚀，适合工业设备的长期使用场景。

说到应用场景，这类尺寸的合页适配性其实很广，除了我之前用的小型压铸机防护门，像自动化生产线的小型设备检修舱门、工装夹具的开合式防护挡板、仓储设备的金属箱柜门、实验室小型设备的观察门都能用，单组合页的承重应对10kg以内的冷轧钢板门板完全足够，如果门板宽度超过600mm，均匀布置三组合页就能避免长期使用出现的门板下垂问题。设计这款合页的三维模型时，最需要注意的是转动副的同轴度，中间销轴的两个安装孔必须保证同轴度公差在0.02mm以内，不然开合的时候会出现卡滞，转动阻力忽大忽小；另外页片上的安装孔位置度也要控制好，四个孔的中心距偏差不能超过0.1mm，不然现场安装的时候会出现螺钉对不上孔的情况，很多新手建模的时候容易忽略安装孔的位置公差，只做个大概的方块加孔，实际生产出来的零件根本装不上。

还有个容易被忽略的设计细节，这款合页的两个页片在闭合状态下，贴合面之间留了大概0.3mm的间隙，这个间隙不是加工误差，是特意留出来的，一方面是给表面处理层留厚度空间，避免喷漆或者氧化之后两个页片粘在一起，另一方面是给安装时的门板调整留余量，现场安装的时候如果门板和门框之间有微小的错位，不用强行掰动页片，靠这个微小间隙就能调整到位，不会出现关不上门的情况。另外合页的销轴端部做了封边处理，不是通孔结构，日常使用中灰尘、铁屑不容易进到转动副里面，不用定期加注润滑脂也能保持顺畅开合，维护成本很低，适合那种安装之后很少拆解维护的设备结构。从建模的角度说，这款合页的结构没有复杂的曲面，全部是规则的拉伸、切除特征，但是要把所有的安装倒角、沉头深度、转动间隙都做准确，还是要结合实际安装工况来调整参数，不能只照着外观画个样子，毕竟这类五金件的核心是好用，不是好看，所有的结构细节都是为了安装方便、使用耐久服务的。
