带吊装框架与操作护栏的卧式储运罐体结构

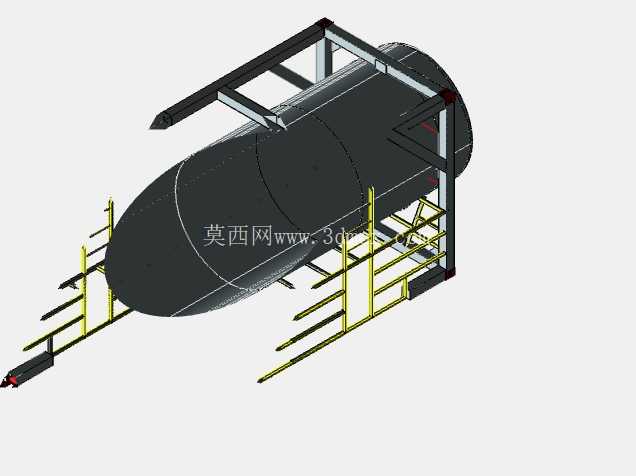

在化工原料中转、散料流体终端接驳、厂区短距离物料转运的场景里，这类带集成吊装框架的卧式储运罐体，解决了传统裸罐吊装需要额外绑扎、转运过程易磕碰罐体本体、现场操作无落脚防护区的痛点。从结构设计逻辑来看，整个框架采用矩形管材拼接成型，主体支撑沿罐体轴向布置四道纵向主梁，在罐体封头位置、罐体1/3与2/3长度位置设置环形抱箍式连接座，将罐体载荷均匀传递到框架结构上，避免局部应力集中造成罐体变形。框架顶部的两根外伸吊梁特意做了加长处理，吊点位置超出罐体最大外径轮廓，正面吊装作业时吊具不会与罐体封头、侧壁发生剐蹭，吊点处焊接了加厚吊耳板，板上开有标准吊装孔，适配常规卸扣、钢丝绳吊具的连接尺寸，不需要额外制作专用吊具就能完成正面吊运作业。

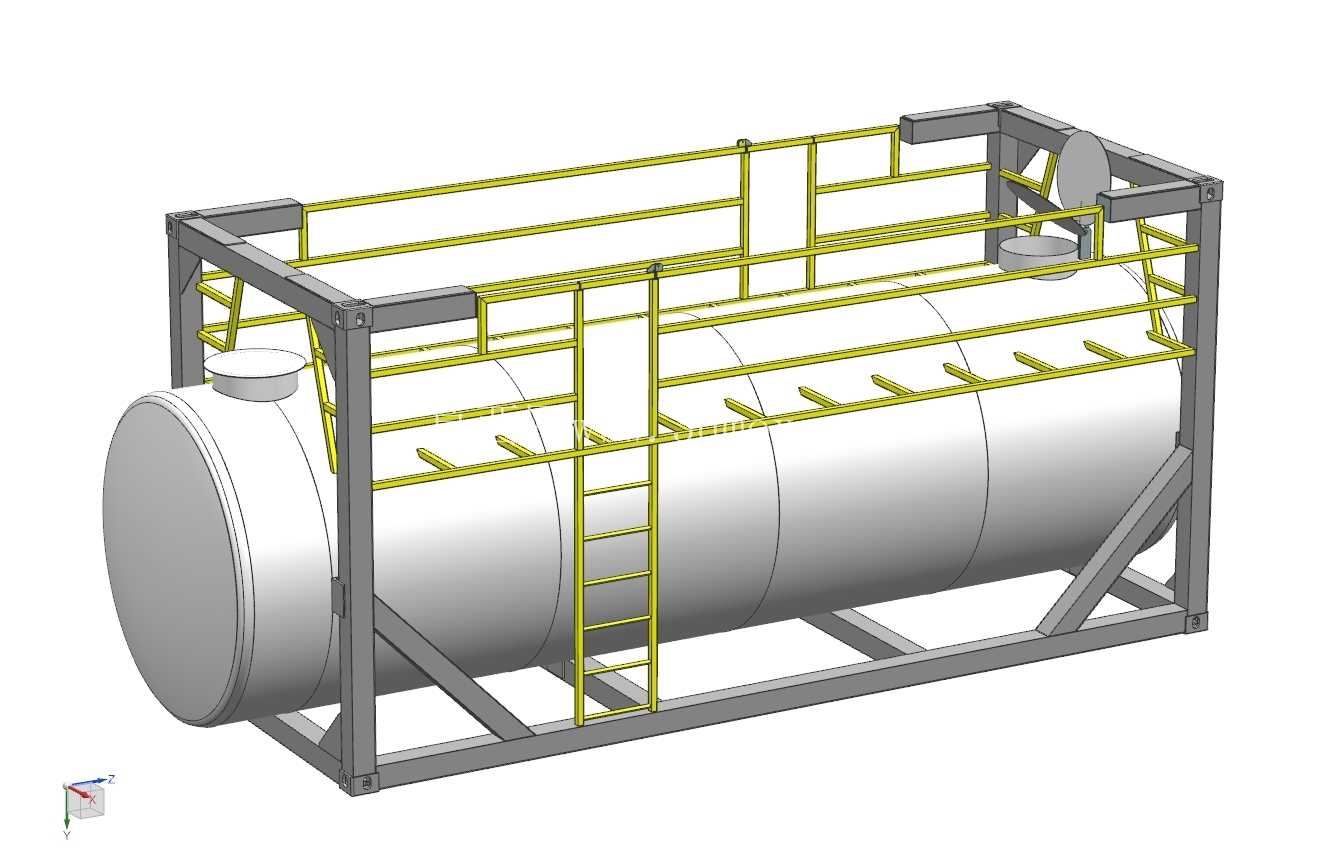

罐体侧面的黄色护栏结构，是为现场操作人员登罐操作、接驳管路、检查阀门时设置的防护结构，护栏沿罐体下部操作平台布置，横杆采用三层间距设计，最下层横杆距离操作踏面高度不超过100mm，防止人员脚部滑出踏面，中间与上层横杆分别对应人员小腿、腰部防护高度，护栏立柱直接焊接在框架侧梁上，不需要额外在罐体壁板上开孔焊接，避免破坏罐体的密封完整性。操作踏面采用伸出式扁钢排布，每根扁钢之间预留20mm间隙，既能积存洒落的少量物料、避免踏面积液打滑，也能减轻整体结构重量。

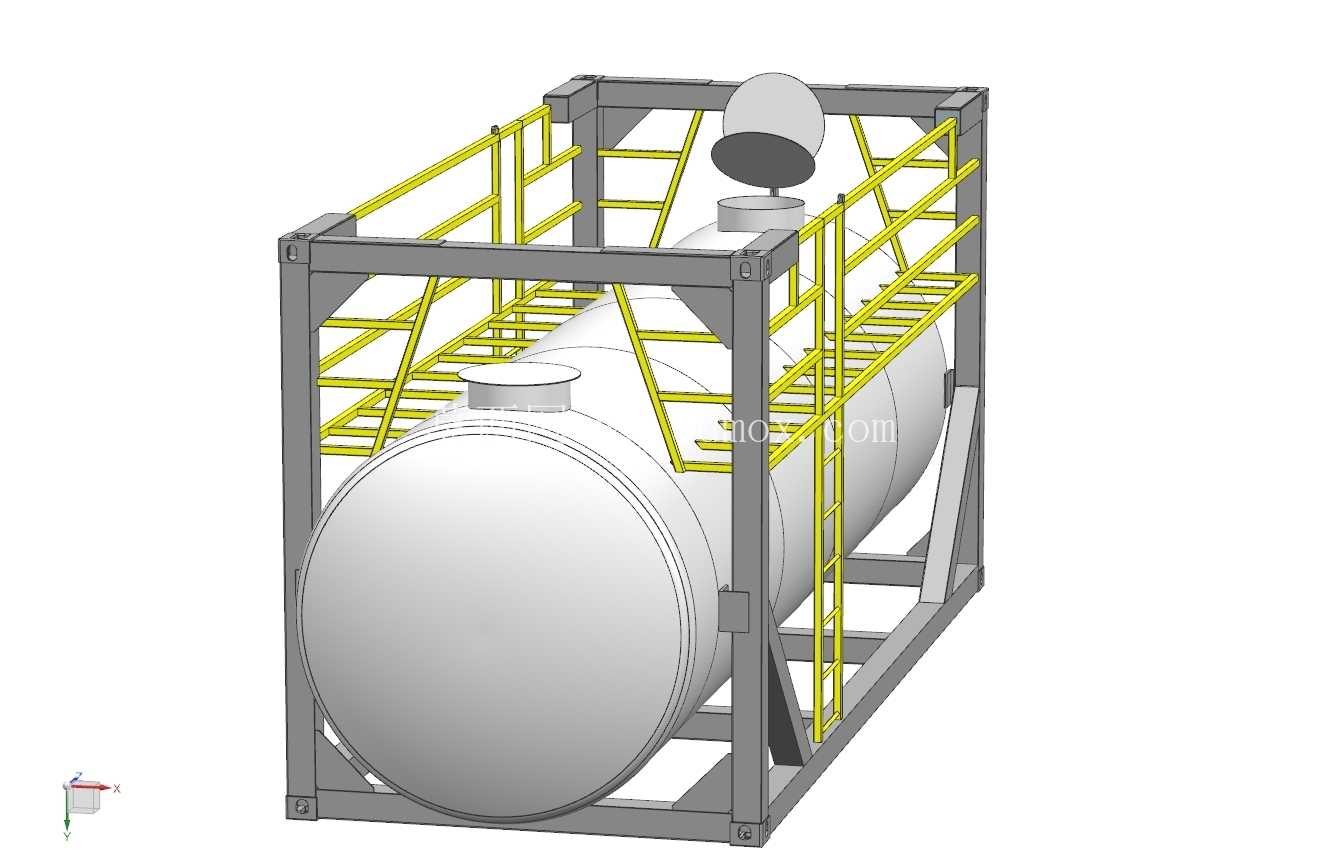

从安装边界尺寸来看，整个带框架的罐体单元，宽度方向控制在标准集装箱内宽尺寸以内，长度方向适配20英尺集装箱的内部装载长度，高度方向满足普通货运车辆的限高要求，既可以单独作为临时储运单元放置在厂区堆场，也可以直接装入标准集装箱内完成长途公路、铁路运输，不需要额外拆解框架结构。罐体本体采用卧式椭圆封头设计，相比平盖封头承压能力更强，相同容积下罐体总长度更短，封头与筒体的焊接位置做了圆弧过渡，减少流体残留死角，适合储运流动性一般的粉状物料、中等粘度的流体介质。

设计过程中特意将所有外接管路接口、阀门操作位都布置在护栏围合的操作区域内，操作人员站在踏面上就可以完成所有阀门启闭、管路快装接头对接的操作，不需要探身到护栏外侧，降低高空作业的坠落风险。框架底部设置了标准叉车叉孔，叉孔位置做了内衬加强，除了正面吊装作业外，也可以使用叉车从侧面完成短距离移位，适配厂区内不同的转运设备条件。框架的所有外露棱角都做了倒角处理，避免转运、吊装过程中磕碰划伤作业人员，罐体与框架连接的抱箍位置垫有橡胶减震垫，既能抵消运输过程中的振动冲击，也能避免框架与罐体硬接触造成的壁板磨损。在终端设备接驳场景下，这种集成式储运单元不需要现场额外制作安装支架，运抵现场后直接将框架底部与地面预埋螺栓固定，就能完成设备就位，大幅缩短现场安装调试的周期，也减少了现场焊接、切割作业带来的安全隐患。
