单轴拖挂式玻璃围护移动储运舱结构设计

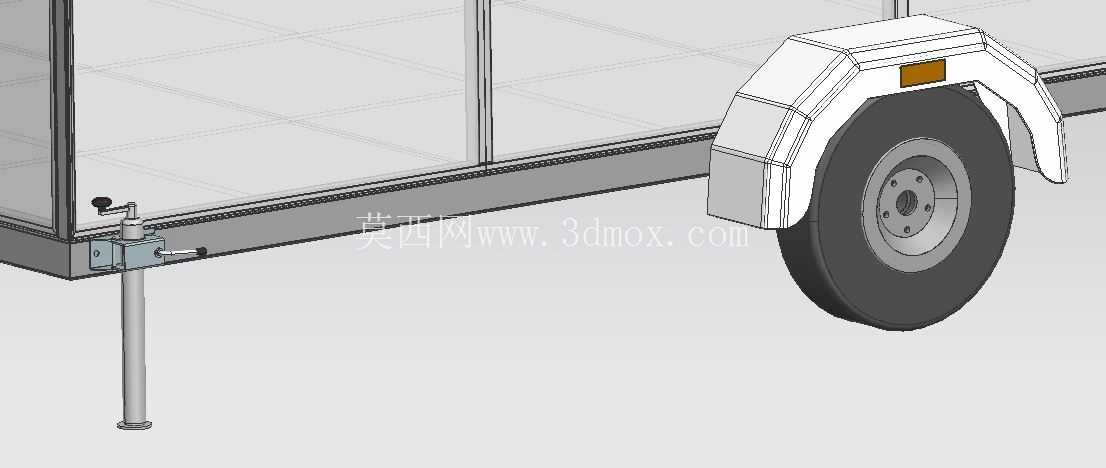

　　这款单轴拖挂式移动储运舱的设计，最初是为了解决短途零散物料转运、户外临时作业储物、展会移动展陈空间的灵活部署需求，区别于标准海运集装箱的固定尺寸与全钢封闭结构，这款产品在结构适配性上做了大量场景化调整。从底盘结构来看，采用单轴双轮的承载布局，轮组选用标准拖车轮毂配橡胶充气轮胎，单轮额定承载覆盖整舱满载后的重量冗余，底盘主梁采用矩形钢管拼焊成型，牵引架部分设置标准拖挂连接头与驻车支腿，支腿采用螺纹升降结构，在脱离牵引车停靠时，可通过调整四个角部的支腿高度，让舱体保持水平状态，避免长期停放因地面不平导致的框架变形。

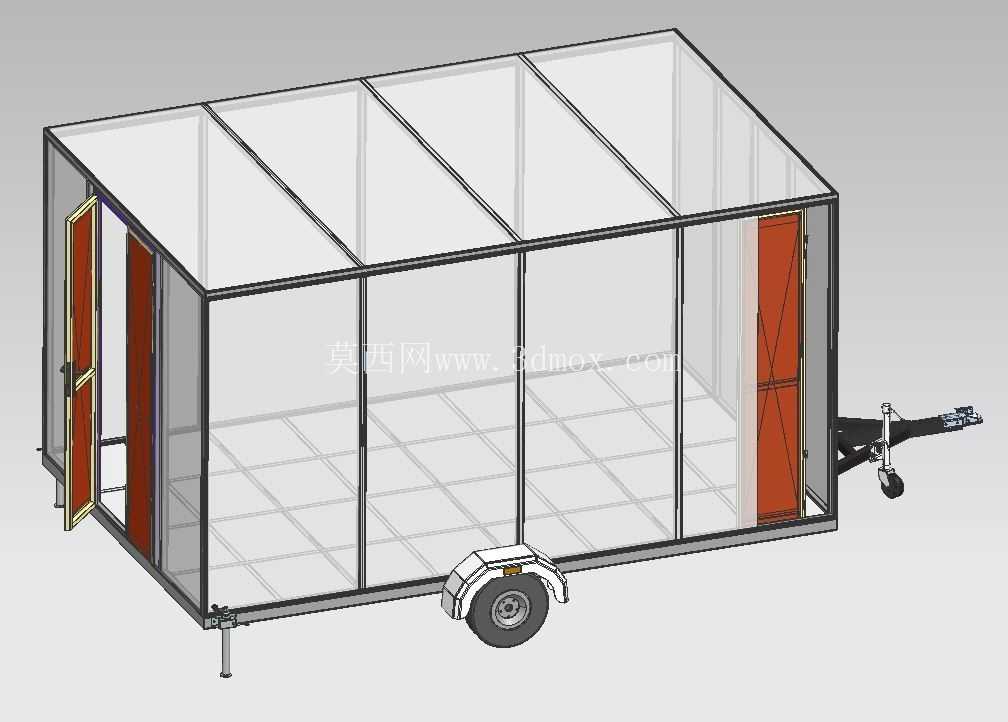

　　舱体主体框架采用等截面矩形钢管做竖向龙骨与横向圈梁，所有连接节点采用满焊工艺，焊缝做打磨防锈处理后整体喷涂户外耐候漆，框架的竖向分格经过受力计算，每段玻璃的支撑跨度控制在安全范围内，避免运输过程中因路面颠簸产生的交变应力导致玻璃碎裂。围护结构选用透明钢化玻璃作为面板，玻璃与框架之间采用三元乙丙橡胶密封条做嵌缝处理，既保证舱内的可视性，也能满足户外使用的防雨防尘要求，玻璃的固定压条采用隐藏式设计，避免外露紧固件长期使用出现锈蚀松动。舱体两端设置对开式密闭门，门体采用钢框加木质填充的结构，合页选用加厚承重合页，每扇门配置三点式锁具，关闭后可与门框密封条紧密贴合，门的开启角度可达180度，方便大件物料的进出装卸。

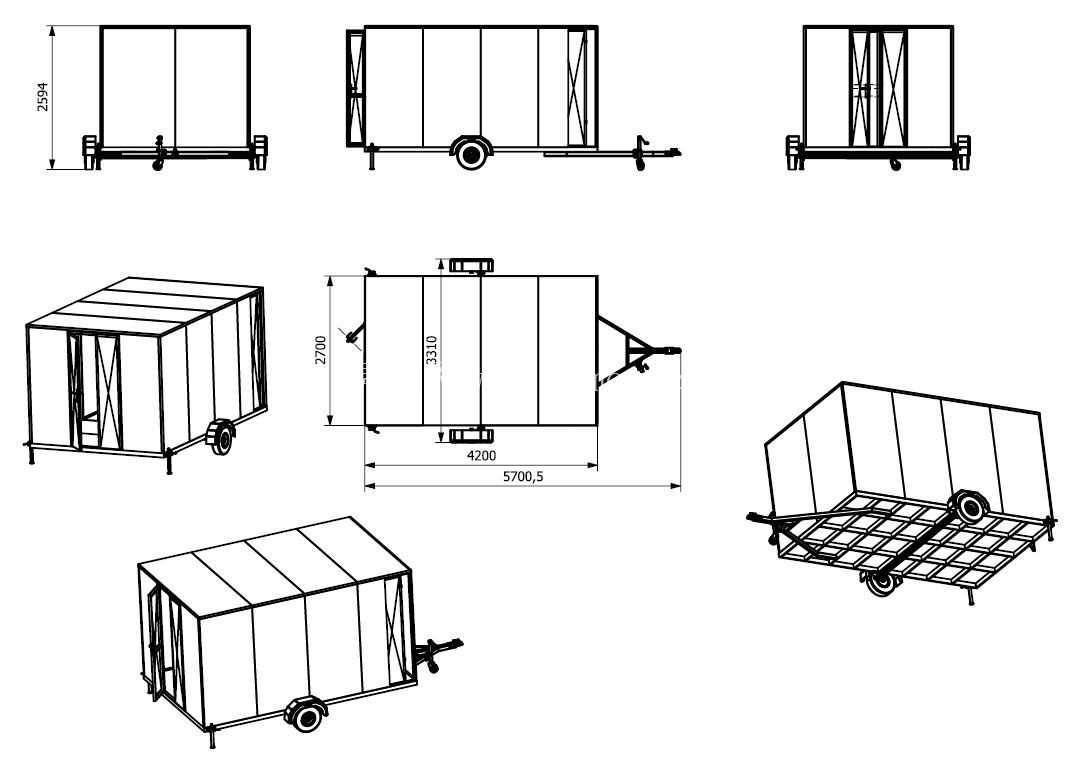

　　舱内底部铺设花纹防滑钢板，钢板下方与底盘框架之间设置减震垫，减少运输过程中路面颠簸对舱内放置物品的冲击，底板的承载能力按照均匀堆载设计，可满足常规工具、物料、展陈设备的放置需求。在设计过程中，特意控制了整舱的外形宽度，符合道路通行对于拖挂设备的宽度限值要求，牵引架的长度经过转弯半径校核，保证牵引车在常规道路转弯时，舱体不会与牵引车尾部发生干涉。轮组上方设置弧形挡泥板，避免行驶过程中泥水甩到舱体玻璃表面，尾部设置反光标识，满足道路拖行的安全标识要求。

　　不同于固定建筑的储物空间，这款拖挂舱不需要做地基处理，只要是平整的硬化地面都可以停靠使用，支腿调整到位后即可投入使用，转场时只需要将支腿升起，连接到牵引车尾部即可拖走，整个转场过程不需要额外的吊装设备，单人即可完成操作。玻璃围护的设计除了展陈场景的使用需求外，在作为户外临时作业储物间使用时，也可以不用开门就观察到内部物品的存放位置，减少频繁开门找物的麻烦，同时透明围护在白天可以让自然光线射入舱内，不需要额外配置照明设备就能满足舱内的采光需求。框架的顶部做了微坡设计，坡度控制在很小的范围内，既不会影响整体的方正外观，也能让雨天的积水自然顺着坡度流向舱体两侧排出，避免顶部积水渗漏。门体的密封胶条采用可更换设计，长期使用出现老化后，可以直接拆卸压条更换胶条，不需要对门体结构做改动，降低后期维护成本。轮组的轴承选用密封型深沟球轴承，日常使用不需要频繁加注润滑脂，维护周期更长，牵引连接头设置保险链挂点，拖行时将保险链连接到牵引车尾部，即使连接头出现意外脱开，保险链也能拉住舱体避免完全脱离引发安全事故。
